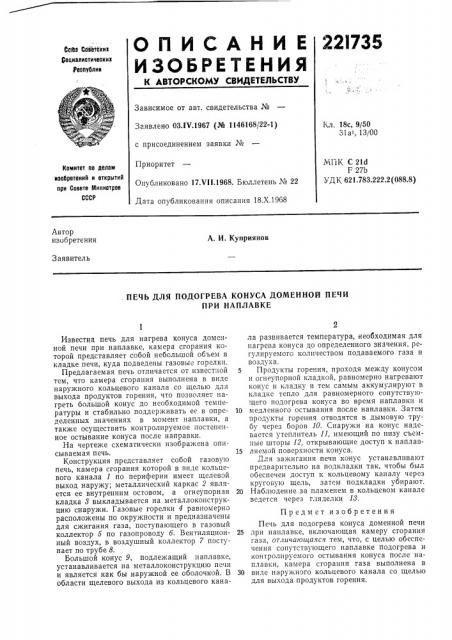

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ

Сойа Соеетекик

Яоциалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 03.1т .1967 (№ 1146168/22-1) с присоединением заявки №

Приоритет

Опубликовано 17.VI I.1968. Бюллетень № 22

Дата опубликования описания 18.Х.19б8

Кл. 18с, 9/50

31а>, 13/00

МПК С 21d

F 27Ь

УД I 621.783.222.2 (088.8) Комитет по делам иаооретений и открытий ори Совете Министров

СССР

Автор изобретения

А. И. Куприянов

Заявитель. ПЕЧЬ ДЛЯ ПОДОГРЕВА КОНУСА ДОМЕННОЙ ПЕЧИ

ПРИ НАПЛАВКЕ

Известна печь для нагрева конуса доменной печи при наплавке, камера сгорания которой представляет собой небольшой объем в кладке печи, куда подведены газовы горелки.

Предлагаемая печь отличается от известной тем, что камера сгорания выполнена в виде наружного кольцевого канала со щелью для выхода продуктов горения, что позволяет нагреть большой конус до необходимой температуры и стабильно поддерживать ее в определенных значениях в момент наплавки, а также осуществить контролируемое постепенное остывание конуса после направки.

На чертеже схематически изображена описываемая печь.

Конструкция представляет собой газовую печь, камера сгорания которой в виде кольцевого канала 1 по периферии имеет щелевой выход наружу; металлический каркас 2 является ее внутренним остовом, а огнеупорная кладка 8 выкладывается на металлоконструкцию снаружи. Газовые горелки 4 равномерно расположены по окружности и предназначены для сжигания газа, поступающего в газовый коллектор б по газопроводу б. Вентиляционный воздух, в воздушный коллектор 7 поступает по трубе 8.

Большой конус 9, подлежащий наплавке, устанавливается на металлоконструкцию печи и является как бы наружной ее оболочкой. В области щелевого выхода из кольцевого канала развивается температура, необходимая для нагрева конуса до определенного значения, регулируемого количеством подаваемого газа и воздуха.

5 Продукты горения, проходя между конусом и огнеупорной кладкой, равномерно нагревают конус и кладку и тем самым аккумулируют в кладке тепло для равномерного сопутствующего подогрева конуса во время наплавки и

10 медленного остывания после наплавки. Затем продукты горения отводятся в дымовую трубу через боров 10. Снаружи на конус надевается утеплитель 11, имеющий по низу съемные шторы 12, открывающие доступ к наплав15 ляемой поверхности конуса.

Для зажигания печи конус устанавливают предварительно на подкладки так, чтобы был обеспечен доступ к кольцевому каналу через круговую щель, затем подкладки убирают.

20 Наблюдение за пламенем в кольцевом канале ведется через гляделки 18.

Предмет изобретения

Печь для подогрева конуса доменной печи

25 при наплавке, включающая камеру сгорания газа, отличающаяся тем, что, с целью обеспечения сопутствующего наплавке подогрева и контролируемого остывания конуса после наплавки, камера сгорания газа выполнена в

30 виде наружного кольцевого канала со щелью для выхода продуктов горения.

221735

Составитель П. Гертнер

Редактор Т. Н. Караиова Техред Т. П. Курилко Корректор А. П. Васильева

Заказ 2860/20 Тираж 530 Подписное

ЦПИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2
