Устройство для выбора зазора в механизме поворота экскаватора
Иллюстрации
Реферат

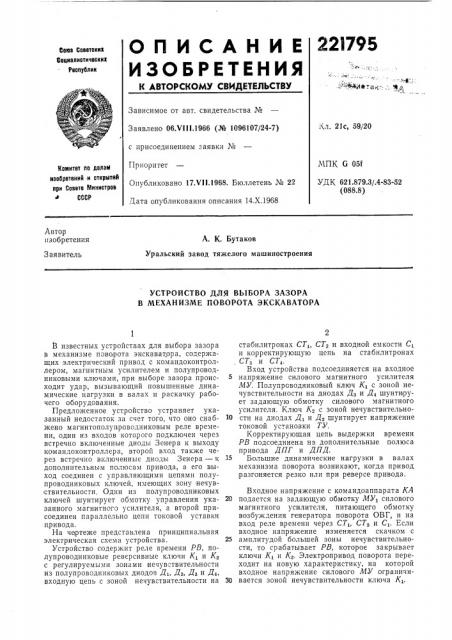

22l795
Оп ИСАЫИ Е
ИЗОЫ ЕтЕЫИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соеа Соввтскиа
Социалистичвскик
Рвспублик
Зависимое от авт. свидетельства №
Заявлено 06.VI I I.1966 (№ 1096107/24-7) .: л, 21с, 59/20 с присоединением :-.àÿâêë №
МПК G 05f
УД К 621.879.3/.4-83-52 (088.8) Приоритет
Опубликовано 17Х11.1968. Бюллетень № 22
Дата опубликования описания 14.Х.1968
Комитвт по делам иаобрвтвния и открытий при Соввтв Министров
СССР
Автор изобретения
А. К. Бутаков
Уральский завод тяжелого машиностроения
Заявитель
УСТРОЙСТВО ДЛЯ ВЫБОРА ЗАЗОРА
В МЕХАНИЗМЕ ПОВОРОТА ЭКСКАВАТОРА
В известных устройствах для выбора зазора в механизме поворота экскаватора, содержащих электрический привод с командоконтроллером, магнитным усилителем и полупроводниковыми ключами, при выборе зазора происходит удар, вызывающий повышенные динамические нагрузки в валах и раскачку рабочего оборудования.
Предложенное устройство устраняет указанный недостаток за счет того, что оно снабжено магнитополуп роводниковым реле времени, один из входов которого подключен через встречно включенные диоды Зенера к выходу командоконтроллера, второй вход также через встречно включенные диоды Зенера — к дополнительным полюсам привода, а его выход соединен с управляющими цепями полупроводниковых ключей, имеющих зону нечувствительности, Один из полупроводниковых ключей шунтирует обмотку управления указанного магнитного усилителя, а второй присоединен параллельно цепи токовой уставки привода.
На чертеже представлена принципиальная электрическая схема устройства.
Устройство содержит реле времени РВ, полупроводниковые реверсивные ключи К, и К с регулируемыми зонами нечувствительности из полупроводниковых диодов Д» Да Да и Д4 входную цепь с зоной нечувствительности на стабилитронах СТ» СТ2 и входной емкости С и корректирующую цепь на стабилитронах
СТа и СТ4
Вход устройства подсоединяется на входное
5 напряжение силового магнитного усилителя
МУ. Полупроводниковый ключ К, с зоной нечувствительности на диодах Да и Д, шунти рует задающую обмотку силового магнитного усилителя. Ключ К2 с зоной нечувствительно10 сти на диодах Д1 и Д> шунтирует напряжение токовой установки ТУ.
Корректирующая цепь выдержки времени
РВ подсоединена HB дополнительные полюса привода ДПГ и ДПД.
15 Большие динамические нагрузки в валах механизма поворота возникают, когда привод ,разгоняется резко или при реверсе привода.
Входное напряжение с командоаппарата КА
20 подается на задающую обмотку МУ, силового магнитного усилителя, питающего обмотку возбуждения генератора поворота ОВГ, и на вход реле времени через СТ,, СТа и С» Если входное напряжение изменяется скачком с
25 амплитудой большей зоны нечувствительности, то срабатывает РВ, которое закрывает ключи К, и К>. Электропривод поворота переходит на новую характеристику, на которой входное напряжение силового МУ ограничи30 вается зоной нечувствительности ключа К»
221795
Предмет изобретения
Устройство для выбора зазора в механизме ново рота экскаватора, содержащее электрический привод с командоконтроллером, магнитным усилителем и полупроводниковыми ключами, отличающееся тем, что, с целью повышения его надежности, оно снабжено магнитополупроводниковым реле времени, один из входов которого подключен через встречно включенные диоды Зенера к выходу командоконтроллера, второй вход также через встречно включенные диоды Зенера — к дополнительным полюсам привода, а его выход сое5 динен с управляющими цепями полупроводниковых ключей, имеющих зону нечувствительности, один из которых шунтирует обмотку управления указанного магнитного усилителя, а второй присоединен параллельно цепи токо10 вой уставки привода.
221795 оросль
opocms
sopocmc
aopocms
