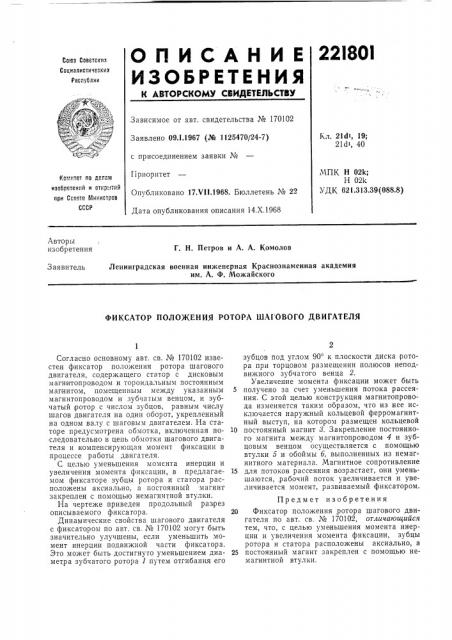

22I80l
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства № 170102
Заявлено 09.1.1967 (№ 1125470/24-7) с присоединением заявки ¹
Приоритет
Опубликовано 17.Ч!1.1968. Бюллетень ¹ 22
Дата опубликования описания 14.Х.1968
Кл. 21d, 19;
21d>, 40 ь
Комитет по делам изобретений и открытий при Ссвете Министров
СССР
МПК Н 02k;
Н 02k
УДК 621.313.39(088.8) Авторы изобретения
Г. Н. Петров и А. А. Комолов
Заявитель
Ленинградская военная инженерная Краснознаменная академия им. А. Ф. Можайского
ФИКСАТОР ПОЛОЖЕНИЯ РОТОРА ШАГОВОГО ДВИГАТЕЛЯ
Согласно основному авт. св. № 170102 известен фиксатор положения ротора шагового двигателя, содержащего статор с дисковым магнитопроводом и тороидальным постоянным магнитом, помещенным между указанным магнитопроводом и зубчатым венцом, и зубчатый ротор с числом зубцов, равным числу шагов двигателя на один оборот, укрепленный на одном валу с шаговым двигателем. На статоре предусмотрена обмотка, включенная последовательно в цепь обмотки шагового двигателя и компенсирующая момент фиксации в процессе работы двигателя.
С целью уменьшения момента инерции и увеличения момента фиксации, в предлагаемом фиксаторе зубцы ротора и статора расположены аксиально, а постоянный магнит закреплен с помощью немагнитной втулки.
На чертеже приведен продольный разрез описываемого фиксатора.
Динамические свойства шагового двигателя с фиксатором по авт. св. № 170102 могут быть значительно улучшены, если уменьшить момент инерции подвижной части фиксатора.
Это может быть достигнуто уменьшением диаметра зубчатого ротора 1 путем отгибания его зубцов под углом 90 к плоскости диска,ротора при торцовом размещении полюсов неподвижного зубчатого венца 2.
Увеличение момента фиксации может быть
5 получено за счет уменьшения потока рассеяния. С этой целью конструкция магнитопровода изменяется таким образом, что из нее исключается на ружный кольцевой ферромагнитный выступ, на котором размещен кольцевой
10 постоянный магнит 8. Закрепление постоянного магнита между магнитопроводом 4 и зубцовым венцом осуществляется с помощью втулки 5 и обоймы б, выполненных из немагнитного материала. Магнитное сопротивление
15 для потоков рассеяния возрастает, они уменьшаются,,рабочий поток увеличивается и увеличивается момент, развиваемый фиксатором.
Предмет изобретения
20 Фиксатор положения ротора шагового двигателя по авт. св. № 170102, отличающийся тем, что, с целью уменьшения момента инерции и увеличения момента фиксации, зубцы ротора и статора расположены аксиально, а
25 постоянный магнит закреплен с помощью немагнитной втулки.
