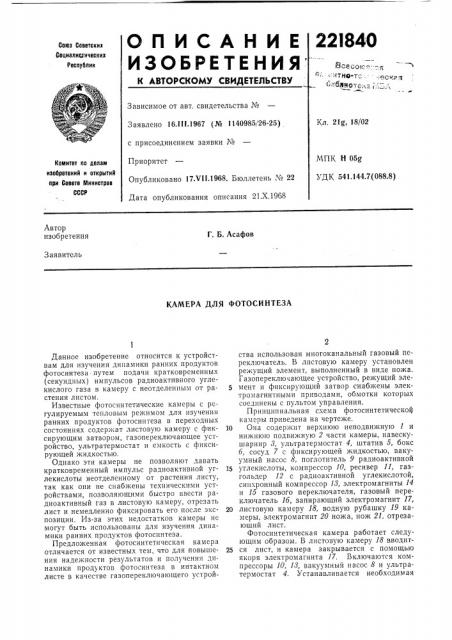

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

22184Î

Союз Советских

Социалистических

Республик

@ 6ооесэ - ч 3THQ тс: -; cvp-.т (н Яя я о т .".

Зависимое от авт. свидетельства №

Заявлено 16.!!!.1967 (№ 1140985/26-25) с присоединением заявки ¹

Приоритет

Опубликовано 17.VII.1968. Бюллетень ¹ 22

Дата опубликования описания 21.Х.1968

Кл. 2lg, 18/02

NHK H 05g

УДК 541.144.7(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. Б. Асафов

Заявитель

КАМЕРА ДЛЯ ФОТОСИНТЕЗА

Данное изобретение относится к устройствам для изучения динамики ранних продуктов фотосинтеза путем подачи кратковременных (секундных) импульсов радиоактивного углекислого газа в камеру с неотделенным от растения листом.

Известные фотосинтетические камеры с регулируемым тепловым режимом для изучения ранних продуктов фотосинтеза в переходных состояниях содержат листовую камеру с фиксирующим затвором, газопереключающее устройство, ультратермостат и емкость с фиксирующей жидкостью.

Однако эти камеры не позволяют давать кратковременный импульс радиоактивной углекислоты неотделенному от растения листу, так как они не снабжены техническими устройствами, позволяющими быстро ввести радиоактивный газ в листовую камеру, отрезать лист и немедленно фиксировать его после экспозиции. Из-за этих недостатков камеры не могут быть использованы для изучения динамики ранних продуктов фотосинтеза.

Предложенная фотосинтетическая камера отличается от известных тем, что для повышения надежности результатов и получения динамики проду ктов фотосинтеза в интактном листе в качестве газопереключающего устройства использован многоканальный газовый переключатель. В листовую камеру установлен режущий элемент, выполненный в виде ножа.

Газопереключающее устройство, режущий элемент и фиксирующий затвор снабжены электромагнитными приводами, обмотки которых соединены с пультом управления.

Принципиальная схема фотосинтетической камеры приведена на чертеже.

10 Она содержит верхнюю неподвижную 1 и нижнюю подвижную 2 части камеры, навескушарнир 8, ультратермостат 4, штатив 5, бокс

6, сосуд 7 с фиксирующей жидкостью, вакуумный насос 8, поглотитель 9 радиоактивной

Is углекислоты, компрессор 10, ресивер 11, газгольдер 12 с радиоактивной у глекислотой, синхронный компрессор 18, электромагниты 14 и 15 газового переключателя, газовый переключатель 16, запирающий электромагнит 17, 20 листовую камеру 18, водную рубашку 19 камеры, электромагнит 20 ножа, нож 21, отрезающий лист.

Фотосинтетическая камера работает следующим образом. В листовую камеру 18 вводит25 ся лист, и камера закрывается с помощью якоря электромагнита 17. Включаются компрессоры 10, 18, вакуумный насос 8 и ультратермостат 4. Устанавливается необходимая

221840

Предмет изобретения

12

Составитель Х, А. Ярвела

Редактор Н. А. Джарагетти Техрсд T. П. Курилко Корректор Л. В. Наделяева

Заказ 3082/15 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 продолжительность экспозиции листа в обычном воздухе до подачи кратковременного (от

0 до 10 сек) импульса меченой углекислоты.

Включается питание установки.

По прошествии определенного времени замыкаются контакты, которые включают реле времени, и одновременно срабатывает электромагнит 14. При этом происходит переключение газа; в камеру с листом подается воздух с радиоактивной углекислотой. По прошествии нескольких секунд в реле времени замыкаются контакты, которые включают электромагнит 15, устанавливая тем самым газовый переключатель 1б в исходное положение. Одновременно с этим срабатывают электромагниты 17 и 20, с помощью которых отрезается лист и открывается камера. Отрезанный лист падает в сосуд 7 с фиксирующей жидкостью.

Продолжительность всех операций исчисляется сотыми долями секунды.

Камера для фотосинтеза с регулируемым тспловым режимом для изучения ранних про5 дуктов фотосинтеза в переходных состояниях, содержащая листовую камеру с фиксирующим затвором, газопереключающее устройство, ультратермостат и емкость с фиксирующей жидкостью, отличающаяся тем, что, с целью

10 повышения надежности результатов и получения динамики продуктов фотосинтеза в интактном листе, в качестве газопереключающего устройства использован многоканальный газовый переключатель, в листовую камеру

15 установлен режущий элемент, выполненный, например, в виде ножа, причем газопереключающее устройство, режущий элемент и фиксирующий затвор снабжены электромагнитными приводами, обмотки которых соединены с

20 пультом управления.
