Реферат



№ 22185

Класс 28 Ь, 6

:В:.» ., .% г.г

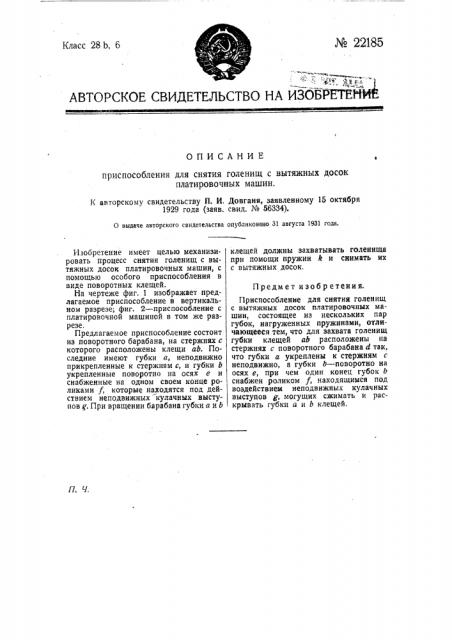

АВТОРСКОЕ СВИДЕТЕЛЬСТВС} НА ИЗОБРЕТЕНИЙ

ОПИСАН И Е приспособления для снятия голенищ с вытяжных досок платировочных машин.

К авторскому свидетельству П. И. Довганя, заявленному 15 октября

1929 года (заяв. свид. № 5á334).

0 выдаче авторского свидетельства опубликовано 31 августа 1931 года.

Изобретение имеет целью механизировать процесс снятия голенищ с вытяжных досок платировочных машин, с помощью особого приспособления в виде поворотных клещей.

На чертеже фиг. 1 изображает предлагаемое приспособление в вертикальном разрезе; фиг. 2 — приспособление с платировочной машиной в том же разрезе.

Предлагаемое приспособление состоит из поворотного барабана, на стержнях с которого расположены клещи ab. Последние имеют губки а, неподвижно прикрепленные к стержням с, и губки b укрепленные поворотно на осях е и снабженные на одном своем конце роликами f, которые находятся под действием неподвижных кулачных выступов g. При вращении барабана губки а и b клещей должны захватывать голенища при помощи пружин А и снимать их с вытяжных досок.

Предм ет и зоб р етения.

Приспособление для снятия голенищ с вытяжных досок платировочных машин, состоящее из нескольких пар губок, нагруженных пружинами, отличающееся тем, что для захвата голенищ губки клещей аЬ расположены на стержнях с поворотного барабана d так, что губки а укреплены к стержням с неподвижно, а губки Ь вЂ” поворотно на осях е, при чем один конец губок b снабжен роликом f, находящимся под воздействием неподвижных кулачных выступов g, могущих сжимать и раскрывать губки а и b клещей.
