№ 22190

Класс 28b, 25

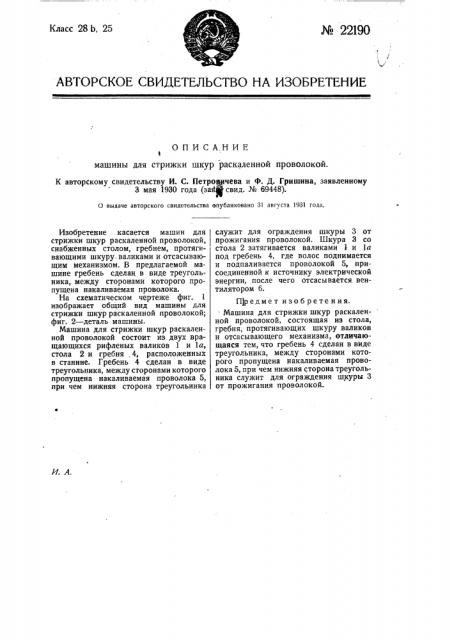

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ машины для стрижки шкур раскаленной проволокой.

К авторскому свидетельству И. С. Петро чева и Ф. Д. Гришина, заявленному

3 мая 1930 года (sad свид. № б9448).

О выдаче авторского свидетельства опубликовано 31 августа 1931 года.

Изобретение касается машин для стрижки шкур раскаленной проволокой, снабженных столом, гребнем, протягивающими шкуру. валиками и отсасывающим механизмом. В предлагаемой машине гребень сделан в виде треугольника, между сторонами которого пропущена накаливаемая проволока.

На схематическом чертеже фиг. 1 изображает общий вид машины для стрижки шкур раскаленной проволокой; фиг. 2 — деталь машины.

Машина для стрижки шкур раскаленной проволокой состоит из двух вращающихся рифленых валиков 1 и la, стола 2 и гребня . 4, расположенных в станине. Гребень 4 сделан в виде треугольника, между сторонами которого пропущена накаливаемая проволока 5, при чем нижняя сторона треугольника служит для ограждения шкуры 3 от прожигания проволокой. Шкура 3 со стола 2 затягивается валиками 1 и 1а под гребень 4, где волос поднимается и подпаливается проволокой 5, присоединенной к источнику электрической энергии, после чего отсасывается вентилятором 6.

П)редме т изо б рете н ия, Машина для стрижки шкур раскаленной проволокой, состоящая из стола, гребня, протягивающих шкуру валиков и отсасывающего механизма, отличающаяся тем, что гребень 4 сделан в виде треугольника, между сторонами которого пропущена накаливаемая проволока 5, при чем нижняя сторона треугольника служит для ограждения шкуры 3 от прожигания проволокой.
