Реферат

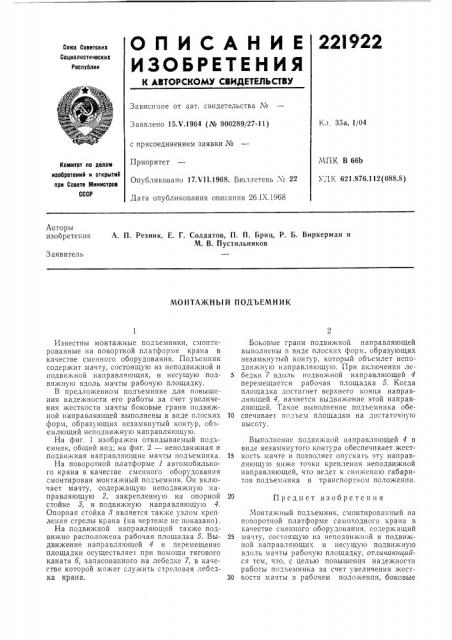

ОПИСАНИЕ 22!922

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалнстнческиз

РВСПтбпнк

Зависимое от авт. свидетельства ¹

Кл. 35а, 1/04

Заявлено 15Х,1964 (№ 900289/27-11) с присоединением заявки №

Приоритет

Опубликовано 17Л ||.1968. Бюллетень ¹ 22

Дата опубликования описания 26.IX.1968

МПК В 66Ь

УДК 621.876.112(088.8) Комитет по делан изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. П. Резник, E. Г. Солдатов, П. П. Бриц, Р. Б. Виркерман и

M. В. Пустильников

Заявитель

МОНТАЖНЪ|Й ПОДЪЕМНИК

Предмет изобретения

Известны монтажные подъемники, смонтированные на повортной платформе крана в качестве сменного оборудования. Подъемник содержит мачту, состоящую из неподвижной и подвижной направляющих, и несущую подвижную вдоль мачты рабочую площадку.

B предложенном подъемнике для повышения надежности его работы за счет увеличения жесткости мачты боковые грани подвижной направляющей выполнены в виде плоских форм, образующих незамкнутый контур, объемлющий неподвижную направляющую.

На фиг. 1 изображен откидываемый подьемник, общий вид; на фиг. 2 — неподвижная и подвижная направляющие мачты подъемника.

На поворотной платформе 1 автомобильного крана в качестве сменного оборудования смонтирован монтажный подъемник. Он включает мачту, содержащую неподвижную направляющую 2, закрепленную на опорной стойке 8, и подвижную направляющую 4.

Опорная стойка 8 является также узлом крепления стрелы крана (на чертеже не показано).

На подвижной направляющей также подвижно расположена рабочая площадка 5. Выдвижение направляющей 4 и перемещение площадки осуществляет при помощи тягового каната б, запасованного на лебедке 7, в качестве которой может служить стреловая лебедка крана, Боковые грани подвижной направляющей выполнены в виде плоских форм, образующих незамкнутый контур, который объемлет неподвижную направляющую. При включении ле5 бедки 7 вдоль подвижной направляющей 4 перемещается рабочая площадка 5. Когда площадка достигнет верхнего конца направляющей 4, начнется выдвижение этой направляюгцей. Такое выполнение подъемника обе10 спечивает подъем площадки на достаточную высоту.

Выполнение подвижной направляющей 4 в виде незамкнутого контура обеспечивает жест15 кость мачте и позволяет опускать эту направляющую ниже точки крепления неподвижной направляющей, что ведет к сниженшо габаритов подъемника в транспортном положении.

Монтажный подьемник, смонтированный на поворотной платформе самоходного крана в качестве сменного оборудования. содержащий

25 мачту, состоящую из неподвижной и подвижной направляющих и несущую подвижную вдоль мачты рабочую площадку, отличающийся тем, что, с целью повышения надежности работы подъемника за счет увеличения жест30 кости мачты в рабочем положении, боковые

221922 грани подвижной направляющей выполнены в виде плоских форм, образующих незамкнутый контур, объемлющий неподвижную направляющую.

221922 Rue 2
