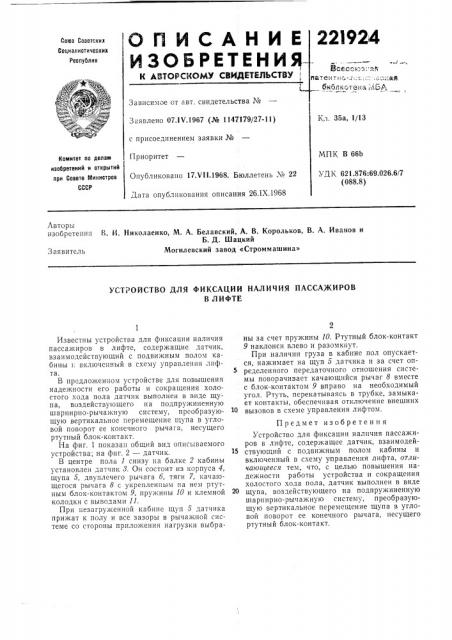

ОПИСАНИЕ

ИЗОБ ЕтЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Всесою=-; a тенты -.: .- . . @ в бкблл ттз,» ... А

Зависимое от авт. свидетельства №

Кл. 35а, 1113

Заявлено 07.1V.1967 (№ 1147179/27-11) с присоединением заявки №

Приоритет

Опубликовано 17.V11.1968. Бюллетень Х 22

Дата опубликования описания 26.IX.1968

МПК В 66Ь

УДК 621.876:69.026,6/7 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Николаенко, М. А. Белавский, А. В. Корольков, В. A. Иванов и

Б. Д. Шацкий

Могилевский завод «Строммашина»

Заявитель

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ НАЛИЧИЯ ПАССАЖИРОВ

В ЛИФТЕ

Известны устройства для фиксации наличия пассажиров в лифте, содержащие датчик, взаимодеиствующий с подвижным полом кабины и включенный в схему управления лифта.

В предложенном устройстве для повышения надежности его работы и сокращения холостого хода пола датчик выполнен в виде щупа, воздействующего на подпружиненную шарнирно-рычажную систему, преобразующую вертикальное перемещение щупа в угловой поворот ее конечного рычага, несущего ртутный блок-контакт.

На фиг. 1 показан общий вид описываемого устройства; на фиг. 2 — датчик.

В центре пола 1 снизу на балке 2 кабины установлен датчик 3. Он состоит из корпуса 4, щупа 5, двуплечего рычага б, тяги 7, качающегося рычага 8 с укрепленным на нем ртутным блок-контактом 9, пружины 10 и клемной колодки с выводами 11.

При незагруженной кабине щуп 5 датчика прижат к полу и все зазоры в рычажной системе со стороны приложения нагрузки выбраны за счет пружины 10. Ртутный блок-контакт

9 наклонен влево и разомкнут.

При наличии груза в кабине пол опускается, нажимает на щуп 5 датчика и за счет определенного передаточного отношения системы поворачивает качающийся рычаг 8 вместе с блок-контактом 9 вправо на необходимый угол. Ртуть, перекатываясь в трубке, замыкает контакты, обеспечивая отключение внешних вызовов в схеме управления лифтом.

Предмет изобретен и я

Устройство для фиксации наличия пассажиров в лифте, содержащее датчик, взаимодей15 ствующпй с подвижным полом кабины и включенный в схему управления лифта, отличаютчееся тем, что, с целью повышения надежности работы устройства и сокращения холостого хода пола, датчик выполнен в виде

20 щупа, воздействующего на подпружиненную шарнирно-рычажную систему, преобразующую вертикальное перемещение щупа в угловой поворот ее конечного рычага, несущего ртутный блок-контакт.

221924 èå Г

77 (1!

7 Я 9

Рог. 2
