Устройство для контроля работы дешифратора

Устройство для контроля работы дешифратора

Иллюстрации

Показать все

Реферат



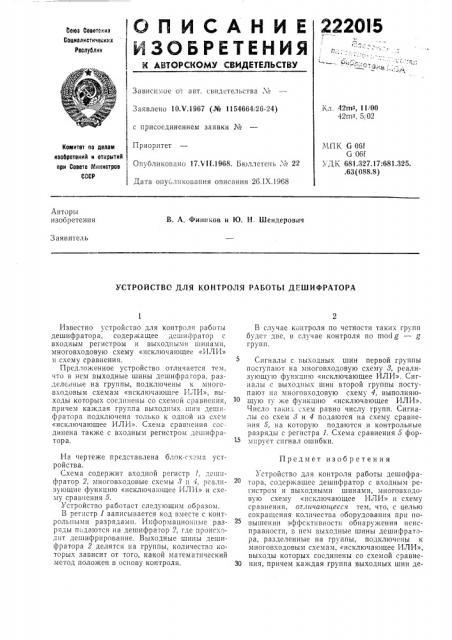

2220I5

Союз Соввтскик

Социалистичвскнх

Рвслублик

Зависимое о авт. свидетельства Х

Кл. 42m."., 11/00

42m> 5,02

Заявлено 10.Ъ .1967 (№ 1154664i26-24) с присоединением заявки ¹

Приоритет

МПК G 06f

G 06f

УДК 681.327.17:681.325..63 (088.8) Комитвт по долам изоорвтвний и открытий

22 о ри Соввтв улинистров Опубликовано 17Л |1.1968. Бюллетень . в

СССР

Дата опубликования описания 26.IX.1968

Авторы изобретения

В. А. Фиников и Ю. И. Шендерович

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАБОТЫ ДЕШИФРАТОРА

Предмет изобретения

Известно устройство для контроля работы дешифратора, содержащее деш црратор с входным регистром и выходными шинами, многовходовую схему «исключающее «ИЛИ» и схему сравнения.

Предложенное устройство отличается тем, что в нем выходные шины дешифратора. разделенные на группы, подключены к многовходовым схемам «исключающее ИЛИ», выходы которых соединены со схемой сравнения, причем каждая группа выходных шин дешифратора подключена только к одной из схем

«исключающее ИЛИ». Схема сравнения сосдинена также с входным регистром дешифратора.

На чертеже представлена блок-схема устройства.

Схема содержит входной регистр !, дешифратор 2, многовходовые схемы 8 и 4, реализующие функцию «исключающее ИЛИ» и схему сравнения 5.

Устройство работает следующим образом.

В регистр 1 записывается код вместе с контрольными разрядами, Информационные разряды подаются на дешифратор 2, где происходит дешифрирование. Выходные шины дешифратора 2 делятся на группы, количество которых зависит от того, какой математический метод положен в основу контроля.

В случае контроля по четности таких групп будет две, в случае контроля по modg — g групп.

Сигналы с выходных шин первой группы поступают на многовходовую схему 8, реализующую функцию «исключающее ИЛИ». Сигналы с выходных шин второй группы поступают í", многовходовую схему 4, выполняющую ту же функцию «исключающее ИЛИ».

Число таких хем равно числу групп. Сигналы со схем 8 и 4 подаются на схему сравнения 5, на которую подаются и контрольные разряды с регистра 1. Схема сравнения 5 формирует сигнал ошибки.

Устройство для контроля работы дешифратора, содержащее дешифратор с входным регистром и выходными шинами, многовходовую схему «исключающее ИЛИ» и схему сравнения, от.тчающееея тем, что, с целью сокращения количества оборудования при повышении эффективности обнаружения неисправности, в нем выходные шины дешифратора, разделенные на группы, подключены к многовходовым схемам, «исключающее ИЛИ», выходы которых соединены со схемой сравне30 ния, причем каждая группа выходных шин де2220!5

Составитель Е. В. Максимов

Редактор Е. Г. Кравцова Техред P. М. Новикова Корректор С. А. Башлыкова

Заказ 2711/!8 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 шифратора подключена только к одной из схем «исключающее ИЛИ», кроме того, схема сравнения соединена также с входным регистром дешифратора.
