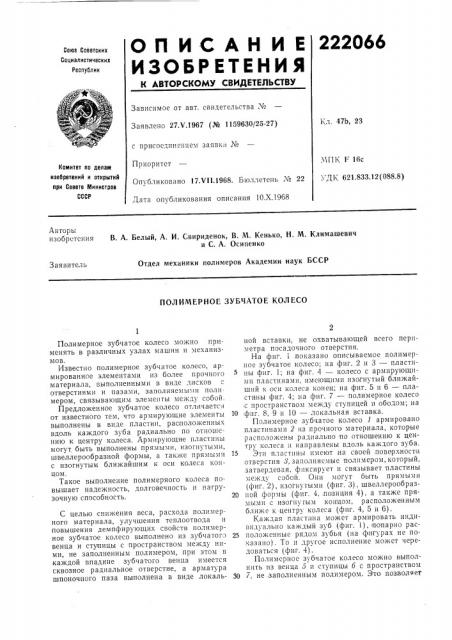

2220б6

ОП ИСАН И Е

ИЗОБР ЕТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27Х.1967 (№ 1159630/25-27) Кл, 47Ь, 23 с присоединением заявки №

Приоритет

Опубликовано 17.Ч11.1968. Бюллетень ¹ 22

Дата опубликования описания 10.Х.1968

МПК Г 16с

УДК 621.833.12(088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. А. Белый, А. И. Свириденок, В, M. Кенько, Н. М. Климашевич и С. А. Осипенко

Отдел механики полимеров Академии наук БССР

Заявитель

ПОЛИМЕРНОЕ ЗУБЧАТОЕ КОЛЕСО

Полимерное зубчатое колесо можно применять в различных узлах машин и механизмов.

Известно полимерное зубчатое колесо, армированное элементами из более прочного материала, выполненными в виде дисков с отверстиями и пазами, заполняемыми поли. мером, связывающим элементы между собой.

Предложенное зубчатое колесо отличается от известного тем, что армирующие элементы выполнены в виде пластин, расположенных вдоль каждого зуба радиально по отношению к центру колеса. Армирующие пластины могут быть выполнены прямыми, изогнутыми, швеллерообразной формы, а также прямыми с изогнутым ближайшим к оси колеса концом.

Такое выполнение полимерного колеса повышает надежность, долговечность и нагрузочную способность.

С целью снижения веса, расхода полимерного материала, улучшения теплоотвода и повышения демпфирующих свойств полимерное зубчатое колесо выполнено из зубчатого венца и ступицы с пространством между ними, не заполненным полимером, при этом в каждой впадине зубчатого венца имеется сквозное радиальное отверстие, а арматура шпоночного паза выполнена в виде локальной вставки, не охватывающей всего периметра посадочного отверстия.

На фиг. i,ïîêàçàíî описываемое полимерное зубчатое колесо; на фиг. 2 и 3 — пластины фиг. 1; на фиг. 4 — колесо с армирующимп пластинами. имеющими изогнутый ближайший к оси колеса конец; на фиг. 5 и 6 — пластины фиг. 4; на фиг. 7 — полимерное колесо с пространством между ступицей и ободом; на

10 фпг. 8, 9 н 10 — локальная вставка.

Полимерное зубчатое колесо 1 армировано пластинами 2 из прочного материала, которые расположены радиально по отношению к центру колеса и направлены вдоль каждого зуба.

15 Эти пластины имеют:на своей поворхностн отверстия 3, заполняемые полимером, который, затвердевая, фиксирует н связывает пластины между собой. Они могут быть прямыми (фиг. 2), изогнутыми (фпг. 3), швеллерообраз20 ной формы (фиг. 4,,позиция 4), а также прямыми с изогнугым концом, расположенным ближе к центру колеса (фиг. 4, 5 и 6).

Каждая пластина может армировать индивидуально каждый зуб (фиг. 1), попарно рас25 положенные рядом зубья (на фигурах не показано). То и другое исполнение может чередоваться (фиг. 4).

Полимерное зубчатое колесо можно выполнить из венца 5 и ступицы 6 с пространством

30 7, не заполненным полимером. Это позволяет

222066 Р е. 1

Фиг. 2 изготовлять их независимо друг от друга из различных материалов. Отверстие 8 в иенце о улучшает условия теплоотвода.

Металлическая локальная вставка (фиг. 8, 9 и 10) армирует шпоночный паз 9.

Предмет изобретения

1. Полимерное зубчатое колесо, армированное элементами из более прочного материала, имеющими отверстия и .пазы, заполняемые полимером, связывающим при затвердевании элементы между собой, отличающееся тем, что, с целью повышения надежности, долговечности и нагрузочной способности колеса, армирующие элементы выполнены в виде пластин, расположенных вдоль каждого зуба радиально по отношению к центру колеса.

2. Полимерное зубчатое колесо,по п. 1, mличающееся тем, что армирующие пластины выполнены прямыми.

3. Полимерное зубчатое колесо по п. 1, ozличающееся тем, что армирующие элементы выполнены изогнутыми.

4, Полимерное зубчатое колесо по п. 1, отличающееся тем, что часть армирующих пластин выполнена швеллерообразной формы, концы которых расположены в двух соседних зубьях,,при этом швеллерообразные пластины чередуются с прямыми.

5. Полимерное зубчатое колесо по п. 1, отличающееся тем, что, с целью армирования шпоночных .и шлицевых пазов, часть армирующих пластин выполнена с изогнутым ближайшим к оси колеса концом.

6, Полимерное зубчатое колесо по и. 1, отличающееся тем, что, c,öåëüþ снижения веса, расхода полимерного материала, улучшения

15 теплоотвода .и,повышения демпфирующих свойств, оно выполнено из зубчатого венца и ступицы с пространством между ними, не заполненным полимером, при этом в каждой впадине зубчатого венца имеется сквозное ра20 диальное отверстие, а арматура шпоночного паза выполнена в виде локальной вставки, не охватывающей всего периметра посадочного отверстия.

222066 фиг. 7 фиг о фиг.9 фиг.8
