Коническое резьбовое соединение
Иллюстрации
Реферат
22208I

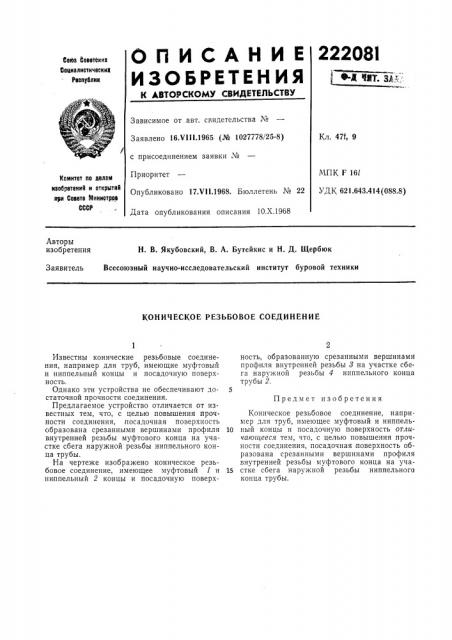

ОЛ ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соеетскик
Социо листическик
Республик
Зависимое от авт. свидетельства №
Заявлено 16.И11.1965 (№ 1027778/25-8) Кл. 47f, 9 с присоединением заявки №
МПК Г 16l
УДК 621.643.414 (088.8) Приоритет
Опубликовано 17.VI I.1968. Бюллетень № 22
Дата опубликования описания 10.Х.1968
Комитет ло делам иаооретеккй и открытий ири Секете а1икистрое
СССР
Авторы изобретения
Н. В. Якубовский, В. А. Бутейкис и H. Д. Щербюк
Заявитель Всесоюзный научно-исследовательский институт буровой техники
КОНИЧЕСКОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ
Предмет изобретения
Известны конические резьбовые соединения, например для труб, имеющие муфтовый и ниппельный концы и посадочную поверхность, Однако эти устройства не обеспечивают достаточной прочности соединения.
Предлагаемое устройство отличается от известных тем, что, с целью повышения прочности соединения, посадочная поверхность образована срезанными вершинами профиля внутренней резьбы муфтового конца на участке сбега наружной резьбы ниппельного конца трубы.
На чертеже изображено коническое резьбовое соединение, имеющее муфтовый 1 и ниппельный 2 концы и посадочную поверхность, образованную срезанными вершинами профиля внутренней резьбы 8 на участке сбега наружной резьбы 4 ниппельного конца трубы 2.
Коническое резьбовое соединение, например для труб, имеющее муфтовый и ниппель10 ный концы и посадочную поверхность отличаюш,ееся тем, что, с целью повышения прочности соединения, посадочная поверхность образована срезанными вершинами профиля внутренней резьбы муфтового конца на уча15 стке сбега наружной резьбы ниппельного конца трубы.
222081
Составитель М, Г. Иофии
Редактор Н. Кузнецова Техред Л. К. Малова Корректор Л. В. Юшина
Заказ 2851/13 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
