Реферат

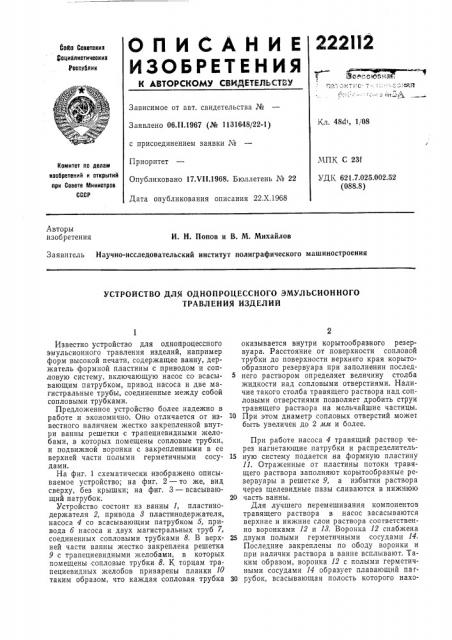

222И2

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сойа Советских социалистических

Респьблик

В олооф- н

Зависимое от авт. свидетельства №

Заявлено 06Л1.1967 (№ 1131648/22-1) с присоединением заявки №

Приоритет

Опубликовано 17.YII.1968. Бюллетень № 22

Дата опубликования описания 22.Х,1968

Кл, 48d>, 1/08

МПК С 231

УДК 621.7.025.002.52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. H. Попов и В. М. Михайлов

Заявитель Научно-исследовательский институт полиграфического машиностроения

УСТРОЙСТВО ДЛЯ ОДНОПРОЦЕССНОГО ЭМУЛЬСИОННОГО

ТРАВЛЕНИЯ ИЗДЕЛИЙ

Известно у стройство для однопроцессного эмульсионного травления изделий, например форм высокой печати, содержащее ванну, держатель формной пластины с приводом и сопловую систему, включающую насос со всасывающим патрубком, привод насоса и две магистральные трубы, соединенные между собой сопловыми трубками.

Предложенное устройство более надежно в работе .и экономично. Оно отличается от известного наличием жестко закрепленной внутри ванны решетки с трапециевидными желобами, в которых помещены сопловые трубки, и подвижной воронки с закрепленными в ее верхней части полыми герметичными сосудами.

На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 — то же, вид сверху, без крышки; на фиг, 3 — всасывающий патрубок.

Устройство состоит из ванны 1, пластинодержателя 2, привода 8 пластинодержателя, насоса 4 со всасывающим патрубком б, привода б насоса и двух магистральных труб 7, соединенных сопловыми трубками 8. В верхней части ванны жестко закреплена решетка

9 с трапециевидными желобами, в которых помещены сопловые трубки 8. К торцам трапециевидных желобов приварены планки 10 таким образом, что каждая сопловая трубка оказывается внутри корытообразного резервуара. Расстояние от поверхности сопловой трубки до поверхности верхнего края корытообразного резервуара при заполнении послед5 него раствором определяет величину столба жидкости над сопловыми отверстиями. Наличие такого столба травящего раствора над сопловыми отверстиями позволяет дробить струи травящего раствора на мельчайшие частицы.

10 При этом диаметр сопловых отверстий может быть увеличен до 2 лш и более.

При работе насоса 4 травящий раствор через нагнетающие патрубки и распределитель15 ную систему подается на формную пластину

11. Отраженные от пластины потоки травящего раствора заполняют корытообразные резервуары в решетке 9, а избытки раствора через щелевидные пазы сливаются в нижнюю

20 часть ванны.

Для лучшего перемешивания компонентов травящего раствора в насос засасываются верхние и нижние слои раствора соответственно воронками 12 и 18. Воронка 12 снабжена

25 двумя полыми герметичными сосудами 14.

Последние закреплены по ободу воронки и при наличии раствора в ванне всплывают. Таким образом, воронка 12 с полыми герметичными сосудами 14 образует плавающий паг30 рубок, всасывающая полость которого нахо222112

ЧЬг. 7 дится все время на одинаковом расстоянии от зеркала раствора.

Предмет изобретения

Устройство для однопроцессного эмульсионнсго травления изделий, например форм BbIсокой печати, содержащее ванну, пластинодержатель, привод пластинодержателя и сопловую систему подачи травящего раствора, включающую насос со всасывающими патрубками, привод насоса и магистральные трубы, соединенные между собой сопловыми трубками, отлича7ощееся тем, что, с целью повышения степени надежности работы и экономичности, устройства снабжено жестко закрепленной внутри ванны решеткой с трапециевидными желобами, в которых помещены сопловые трубки, а всасывающий патрубок снабжен подвижной воронкой с закрепленными в верхней части ее полыми герметичными сосудами.
