222174

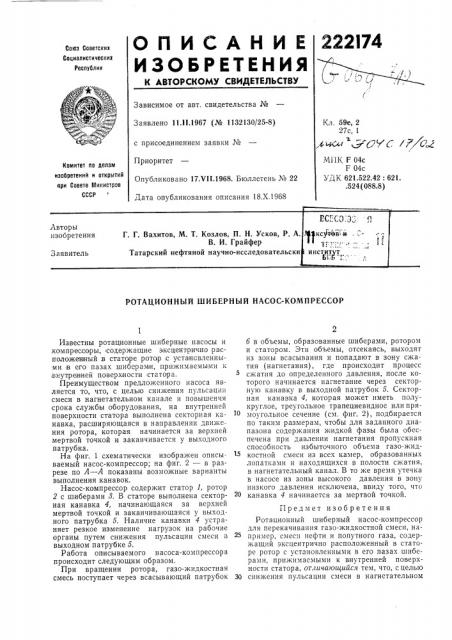

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.ll.1967 (№ 1132130/25-8) с присоединением заявки №
Приоритет
Опубликовано 17,VII.1968. Бюллетень № 22
Дата опубликования описания 18.Х.1968
MIII(F 04с
F 04с
УДК 621.522.42: 621..524 (088.8) Комитет по делам изобретеиий и открытий
IlpH Совете сликистров
СССР
РОТАЦИОННЫЙ ШИБЕРНЫЙ НАСОС-КОМПPЕССОР б в объемы, образованные шиберами, ротором и статором. 3ТН объемы, отсекаясь, выходят из зоны всасывания и попадают в зону сжатия (нагнетания), где происходит процесс сжатия до определенного давления, после которого начинается нагнетание через секторную канавку в выходной патрубок 5. Секторная канавка 4, которая может иметь полукруглое, треугольное трапециевидное или прямоугольное сечение (см. фиг. 2), подбирается по таким размерам, чтобы для заданного диапазона содержания жидкой фазы была обеспечена при давлении нагнетания пропускная способность избыточного объема газо-жидкостной смеси из всех камер, образованных лопатками и находящихся в полости сжатия, в нагнетательный канал. В то же время утечка в насосе из зоны высокого давления в зону низкого давления исключена, ввиду того, что канавка 4 начинается за мертвой точкой.
Предмет изобретения
Ротационный шиберный насос-компрессор для перекачивания газо-жидкостной смеси, например, смеси нефти и попутного газа, содержащий эксцентрично расположенный в статоре ротор с установленными в его пазах шпберами, прижимаемыми к внутренней поверхности статора, отличающийся тем, что, с целью
30 снижения пульсации смеси в нагнетательном
Известны ротационные шиберные насосы и .K9MIIpBccioIpbI, содержащие эксцентрично расположешный в статоре ротор,с установленными |в его пазах шиберам)и, прижимаемыми к ,внутрен ней поверхности:статора.
Преимуществом предложенного насоса является то, что, с целью снижения пульсации смеси в нагнетательном канале и повышения срока службы оборудования, на внутренней поверхности статора выполнена секторная канавка, расширяющаяся в направлении дви>кения ротора, которая начинается за верхней мертвой точкой и заканчивается у выходного патрубка.
На фиг. 1 схематически изображен описываемый насос-компрессор; на фиг. 2 — в разрезе по А — А показаны возможные варианты выполнения канавок.
Насос-компрессор содержит статор 1, ротор
2 с шиберами 8. В статоре выполнена секторная канавка 4, начинающаяся за верхней мертвой точкой и заканчивающаяся у выходного патрубка 5. Наличие канавки 4 устраняет резкое изменение нагрузок на рабочие органы путем снижения пульсации смеси в выходном патрубке 5.
Работа описываемого насоса-компрессора происходит следующим образом.
При вращении ротора, газо-жидкостная смесь поступает через всасывающий патрубок
Кл. 59е, 2
27с, 1
= ЧУ . /Г
222174
Фи2.!
A -À
Ф 22
Составитель А. С. Акимов
Редактор Г. Гончарова Техред Л. Я. Левина Корректор Н. И, Харламова
Заказ 2855/!9 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типографии, пр. Сапунова, 2 канале и повышения срока службы оборудования, на внутренней поверхности статора выполнена секторная канавка, расширяющаяся в направлении движения ротора, которая начинается за верхней мертвой точкой и заканчивается у выходного патрубка.
