Реферат

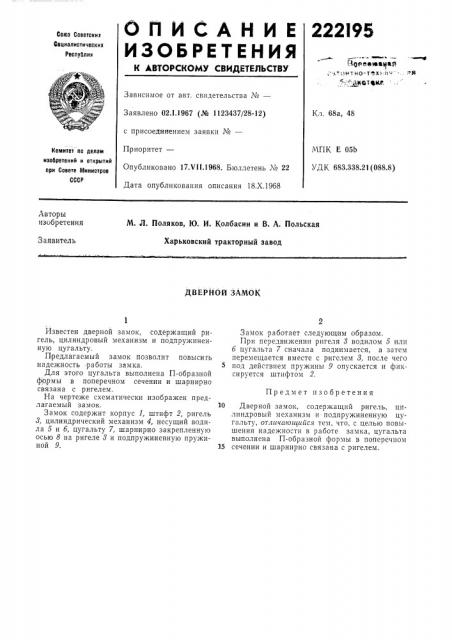

222I95

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советски

Социалистических

Республик

«ЮЧФ

Чцвееаа ай

;..нтно-т хнй . -зт

". -.1мютЕКе.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.1.1967 (№ 1123437/28-12) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 17.И!.1968. Бюллетень № 22

Дата опубликования описания 18.Х.1968

Кл, 68а, 48

МПК E 05Ь

УДК 683.338.21(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. Л, Поляков, Ю. И. Колбасин и В. А. Польская

Харьковский тракторный завод

Заявитель

ДВЕРНОЙ ЗАМОК

Известен дверной замок, содержащий ригель, цилиндровый механизм и подпружиненную цугальту.

Предлагаемый замок позволит повысить надежность работы замка.

Для этого цугальта выполнена П-образной формы в поперечном сечении и шарнирно связана с ригелем.

На чертеже схематически изображен предлагаемый замок.

Замок содержит корпус 1, штифт 2, ригель

8, цилиндрический механизм 4, несущий водила 5 и б, цугальту 7, шарнирно закрепленную осью 8 на ригеле 8 и подпружиненную пружиной 9.

Замок работает следующим образом.

При передвижении ригеля 8 водилом 5 или б цугальта 7 сначала поднимается, а затем перемещается вместе с ригелем 8, после чего

5 под действием пружины 9 опускается и фиксируется штифтом 2.

Предмет изобретения

10 Дверной замок, содержащий ригель, цилиндровый механизм и подпружиненную цугальту, отличающийся тем, что, с целью повышения надежности в работе замка, цугальта выполнена П-образной формы в поперечном

15 сечении и шарнирно связана с ригелем.

222!95

Составитель Ю. Никитин

Техред Л. Я. Левина Ксрректор О, Б. Тюрина

Редактор Е. Кравцова

Типография, пр. Сапунова, 2

Заказ 2854/13 Тираж 530 Подписное

ЦБИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
