Реферат

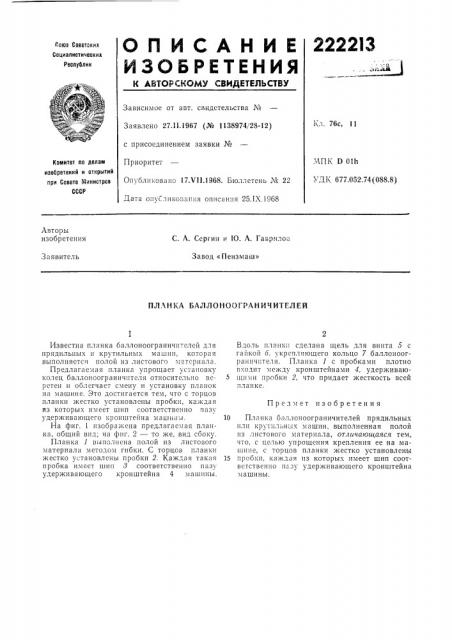

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,оео Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 76с, 11

Заявлено 27.11.1967 (№ 1138974!28-12) с присоединением заявки ¹

Приоритет

Опубликовано 17Л" 11.1968. Бюллетень ¹ 22

МПК D 011т

УДК 677.052.74 (088.8) Комитет па делам изоарвтений и открытий при Совете о1инистрав

СССР

Дата опуCëèêîçàíèÿ описания 25.IX.1968

Авторы изобретения

С. А. Сергии и Ю. A. Гаврилов

Завод «Пензмаш»

Заявитель

ПЛАНКА БАЛЛОНООГРАНИЧИТЕЛЕЙ

Вдоль плаик| сделана щель для винта 5 с гайкой 6, укрепляющего кольцо 7 баллоноограничителя. Планка 1 с пробками плотно входит между кронштейнами 4, удерживаю5 щими пробки 2, что придает жесткость всей планке.

10 Планка баллоноограничителей прядильных или крутильных машин, выполненная полой из листового материала, отличающаяся тем, что, с целью упрощения крепления ее на машине, с торцов планки жестко установлены

15 прооки, каждая из KQTOpbIx 13MeeT UIHI1 сооТвстственио и зу удерживающего кронштейна машины.

Известна планка баллоноограничи".ñëåé для прядильных и крутильных машин, которая выполняется полой из листового материала.

Предлагаемая планка упрощает установку колец баллоноограничителя относительно веретен и облегчает смену и установку планок на машине. Это достигается тем, что с торцов планки жестко установлены пробки, каждая из которых имеет шип соответственно пазу удерживающего кронштейна машины.

На фиг. 1 изобра>кена предлагаемая планка, общий вид; на григ. 2 — то же, вид сооку.

Планка 1 выполнена полой из листового материала методом гибки. С торцов планки жестко vcTBHQBëены пробки 2. Каждая такая пробка имеет шип 3 соответственно пазу удерживающего кронштейна 4 машины.

Предмет изобретения

222213

Фиг.Я
