Реферат



Класс 451, Б

1 f

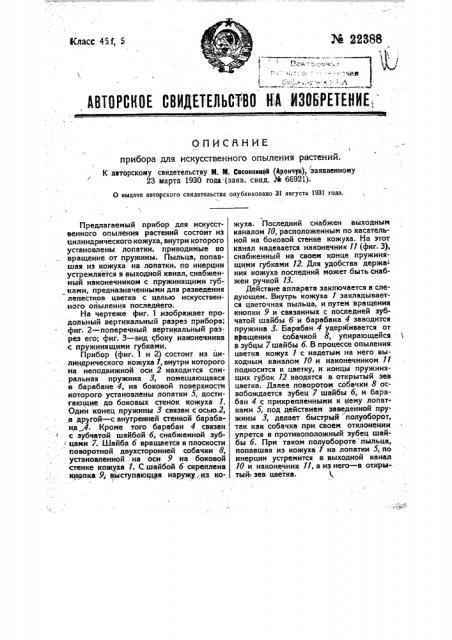

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ, ОПИСАНИЕ

t прибора для искусственного опыления растений.

К авторскому свидетельству М. М. Сюсоининоя (Арончук), заявленному

23 марта 1930 года:(заяв. свид. М 66921).

0 выдаче авторского свидетельства опубликовано 31 августа 1931 года.

Предлагаемый прибор для искусственного опыления растений состоит из цилиндрического кожуха, внутри которого установлены лопатки, приводимые во вращение от пружины. Пыльца, попавшая из кожуха на лопатки, по инерции устремляется в выходной канал, снабженный наконечником с пружинящими губками, предназначенными для разведения лепестков цветка с целью искусственного опыления последйего.

На чертеже фиг. 1 изображает продольный вертикальный разрез прибора;

- . фиг. 2 — поперечный вертикальный разрез его; фиг. 3 — вид сбоку наконечника с пружинящими губками.

Прибор (фиг., 1 и 2) состоит из цилиндрического кожуха 1, внутри которого на неподвижной оси 2 находится спиральная пружина 3, помещающаяся в барабане 4, на боковой поверхности которого установлены лопатки 5, достигающие до боковых стенок кожуха 1.

Один конец пружины 3 связан с осью-2, а другой — с внутренней стенкой барабана 4. Кроме того барабан 4 связан с зубчатой шайбой 6, снабженной зуб- цами 7. Шайба б вращается в плоскости поворотной двухсторонней собачки 8, установленной на оси 9 на боковой стенке кожуха 1. Сшайбой б скреплена кнопка 9; выступающая наружу, из кожуха. Последний снабжен выходным каналом 10, расположенным по касательной на. боковой стенке кожуха. На этот канал надевается наконечник 11(фиг. 3)Ä снабженный на своем конце пружинящими губками 12. Для удобства держа- ния кожуха последний может быть снабжен ручкой 13.

Действие аппарата заключается в следующем. Внутрь кожуха 1 закладывается цветочная пыльца, и путем вращения кнопки 9 и связанных с последней зубчатой шайбы б и барабана 4 заводится пружина 3. Барабан 4 удерживается от вращения собачкой 8, упирающейся а зубцы 7шайбы б. В процессе опыления цветка кожух 1 с надетым на него выходным каналом 10 и наконечником 11 подносится к цветку, и концы пружинящих губок 12 вводятся в открытый зев цветка. Далее поворотом собачки 8 освобождается зубец 7 шайбы б, и барабан 4 с прикрепленными к нему лопатками 5, под действием заведенной пружины 3, делает быстрый полуоборот, так как собачка при своем отклонении упрется в противоположный зубец шайбы б. При таком полуобороте пыльца, попавшая из кожуха 1 на лопатки 5, по инерции устремится в выходной канал

10 и наконечник 11, а из него — в откры тый зев цветка. — 2

Ю.:Г.

Ленпромпечатвсова. Тня..Печ. Труд". Зак. 4015-409

Предмет изобретения.

1. Прибор для искуственного опыления растений, отличающийся- тем, что для подачи пыльцы к цветку растения применены лопатки, установленные в снаб.женном выходным каналом 10 цилиндрическом кожухе 1, для приведения во вращение каковых лопаток служит заводная, пружина 3.

2. Форма выполнения прибора по I и. 1; отличающаяся тем, нто. для ограничения угла вращения "рабочего хода лопаток служат скрепленная с лопастями зубчатая шайба б и поворотная двухсторонняя собачка 8, установленная на кожухе прибора.

3. При указанном в п.п. 1 и 2 приборе применение наконечника ll, снабженного пружинящими губками 12, предназначенными для разведения лепестков. цветка растения.
