Способ преобразования энергии набегающего потока в электрическую энергию

Способ преобразования энергии набегающего потока в электрическую энергию

Иллюстрации

Показать все

Реферат

Изобретение относится к преобразователям энергии набегающего потока и может быть использовано в области ветроэнергетики, нетрадиционной энергетики, гидроэнергетики, а также в контрольно-измерительных приборах.

Для преобразования кинетической энергии потока в электрическую известны ветродвигатели с вертикальной и горизонтальной осью вращения.

Ветродвигатели с вертикальной осью вращения имеют ряд недостатков:

- тихоходность;

- используют редукторы, которые значительно снижают коэффициент полезного действия, а также надежность ветродвигателя.

Ограниченность размеров лопастей ветродвигателей с горизонтальной осью определяет ограничение на мощность ветродвигателей, а использование устройства для поворота крыльчатки в направлении, перпендикулярном движению потока ветра, вызывает снижение надежности и коэффициента полезного действия ветродвигателя, а также увеличивает его стоимость.

Известен преобразователь энергии потока (см. RU 2142572 С1, опубл. 10.12.1999 г., МПК 6 F 03 D 5/06), использующий преобразование кинетической энергии потока в потенциальную, а затем в механическую. Для этого используется полое тело. Оно заменяет крыльчатку (лопасти), что уменьшает размеры и увеличивает надежность преобразователя энергии потока.

Недостатком данного преобразователя является использование в нем механических преобразователей движения, снижающих коэффициент полезного действия, надежность, увеличивающих стоимость и размеры преобразователя энергии потока.

Наиболее близким решением (прототипом) является способ преобразования энергии, заключающийся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействии на него набегающего потока (см. JP 11294314, МПК 7 F 03 D 9/00, опубл. 26.10.1999 г.).

Недостатком данного способа является его низкая эффективность.

Технической задачей изобретения является повышение эффективности использования указанного способа.

Технический результат достигается тем, что в способе преобразования энергии, заключающемся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействия на него набегающего потока, в качестве проводника размещают металлические упругие струны.

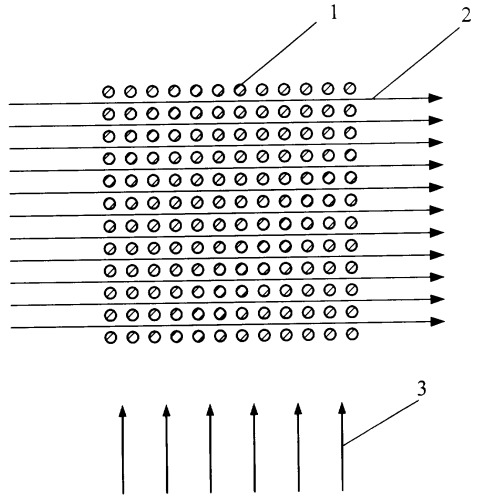

Иллюстрация работы предлагаемого преобразователя представлена на чертеже.

Автоколебания натянутой металлической струны 1, помещенной в магнитное поле 2, поддерживаются за счет кинетической энергии набегающего потока 3.

Частота и амплитуда установившихся колебаний определяется параметрами струны и параметрами ее взаимодействия с набегающим потоком. Частота колебаний струны (ν):

где S - площадь сечения;

l - длина;

Q - натяжение;

ρ - плотность материала;

n - целое число.

Согласно закону электромагнитной индукции металлическая струна (1), совершая колебательные движения в магнитном поле (2), становится генератором электрической энергии (тока).

Возникающую при этом электродвижущую силу (∈) можно оценить по формуле:

где v - скорость перемещения;

В - напряженность магнитного поля;

l - длина проводника;

α - угол между силовыми линиями магнитного поля и струной.

Особенность способа позволяет увеличивать мощность преобразователя, увеличивая количество струн в преобразователе до необходимого числа.

Способ преобразования энергии, заключающийся в том, что преобразование осуществляется за счет электромагнитной индукции путем размещения проводника в магнитном поле и воздействия на него набегающего потока, отличающийся тем, что в качестве проводника размещают металлические упругие струны.
