Банкомат с накопителем листов и механизмом выдачи

Банкомат с накопителем листов и механизмом выдачи

Иллюстрации

Показать все

Реферат

Изобретение относится к банкоматам. В частности, настоящее изобретение относится к банкомату, посредством которого осуществляют выдачу банкнот клиентам, который содержит внутреннее хранилище банкнот, пополнение которого может быть произведено без доступа во внутреннюю часть банкомата.

Банкоматы представляют собой устройства, хорошо известные в данной области техники. Обычным типом банкомата является банкомат типа "автоматический кассир" ("ATM"). Разработаны банкоматы, выполняющие множество банковских операций, в том числе выдачу наличных денег в виде банкнот. Другие типы банкоматов обеспечивают выдачу пользователям, например банковским служащим, кассирам и другим поставщикам услуг, банкнот и ведомостей других типов. Другие типы банкоматов обеспечивают выдачу таких товаров, как билеты, туристические чеки, расписки о принятии вкладов, свидетельства о выполнении платежей или документы о принятии ставок в азартных играх. Выдачу этих товаров в банкоматах обычно осуществляют с учетом оценки соответствия затрат и кредитов суммам, находящимся на надлежащих счетах клиента, владельца банкомата и поставщика выдаваемых товаров. Под используемым в данном описании термином "автоматизированное устройство выполнения банковских операций", или "банкомат", подразумевается любое устройство, выполняющее банковские операции, в том числе операции с объектами, обладающими стоимостью в денежном выражении. К тому же, используемый в данном описании термин "банкнота" может охватывать собой денежные купюры, ведомости и другие товары, такие как: билеты, туристические чеки, расписки о принятии вклада, свидетельства о выполнении платежа, дорожные чеки, документы о принятии ставок в азартных играх, рекламные материалы о предоставлении льгот или другие аналогичные виды товаров.

Банкоматы, осуществляющие выдачу банкнот, в том числе листов, обладающих стоимостью в денежном выражении, обычно создают таким образом, чтобы предотвратить несанкционированный доступ к хранилищу банкнот, находящемуся внутри банкомата, неуполномоченными лицами. В большинстве случаев такие банкоматы содержат надежно защищенный ящик или иную защищенную камеру. Управление доступом внутрь камеры осуществляют посредством замка или иного защитного устройства таким образом, чтобы правом доступа во внутреннюю ее часть мог обладать только соответствующий обслуживающий персонал. Внутренняя часть защищенной камеры обычно содержит области для хранения различных банкнот, в том числе денежных купюр, листов и иных изделий, обладающих денежной стоимостью. Области для хранения часто расположены внутри сменных контейнеров или камер иных типов, которые могут быть легко установлены в банкомате и извлечены из него при наличии доступа в защищенную область. Выдачу банкнот клиентам посредством банкомата осуществляют из областей для хранения банкнот. При необходимости пополнения областей для хранения банкнот лицо, ответственное за эксплуатацию банкомата, открывает защищенный ящик и пополняет запас банкнот. В некоторых случаях эту операцию выполняют путем извлечения израсходованных или частично израсходованных контейнеров и замены этих контейнеров заполненными контейнерами. В иных случаях эта операция может содержать операцию размещения "пачки" денежных купюр или иных банкнот в контейнерах или в других областях для хранения банкнот, посредством чего осуществляют пополнение запаса банкнот.

Конструкция таких обычных банкоматов имеет недостаток, заключающийся в том, что для пополнения запаса банкнот необходимо открывать защищенную область банкомата. Эта операция позволяет лицу, ответственному за эксплуатацию банкомата, осуществлять доступ ко всем ценным банкнотам, а также к чувствительной электронной аппаратуре, находящейся внутри банкомата. Это предоставляет возможность для воровства и злонамеренных действий. При замене контейнеров несколько человек могут иметь доступ к контейнеру во время его загрузки, транспортировки и установки в банкомате. Аналогичным образом, частично израсходованные контейнеры, возвращаемые из банкоматов для пополнения, могут также проходить через руки нескольких человек. Это может также предоставлять возможность мелких краж, ответственность за которые затруднительно возложить на конкретного человека. Были разработаны контейнеры для хранения банкнот, защищенные от несанкционированного вскрытия и указывающие на наличие несанкционированного вскрытия. Однако такие контейнеры не являются отказоустойчивыми и могут быть также незаметно вскрыты квалифицированными ворами. Также существует возможность кражи контейнеров для хранения банкнот целиком при их перевозке в банкоматы и из них. К тому же, использование контейнеров с деньгами является дорогостоящим. Использование таких контейнеров повышает стоимость банкоматов, что обусловлено необходимостью включения в их состав механизмов, которые могут обеспечивать отпирание, запирание и функционирование в комбинации с контейнерами для банкнот. Наличие операций загрузки, выгрузки и транспортировки контейнеров также приводит к дополнительному увеличению затрат на эксплуатацию банкомата.

Более дешевые банкоматы часто устанавливают на бензоколонках, в магазинах самообслуживания с удлиненным рабочим днем и в других торговых точках. Такие банкоматы часто выполняют только банковские операции по выдаче наличных денег. Несмотря на то что сниженные возможности таких банкоматов обеспечивают более низкую первоначальную стоимость при приобретении банкомата, тем не менее, существуют проблемы, обусловленные необходимостью загрузки и выгрузки банкнот. Поскольку обеспечение безопасности в таких торговых точках часто не находится на столь же высоком уровне, как в условиях банка, то для выполнения операций пополнения наличных денег в таких банкоматах нередко используют курьерское обслуживание с использованием бронированных автомобилей. Это приводит к еще большему увеличению себестоимости эксплуатации банкомата.

Для лиц, ответственных за эксплуатацию банкоматов, расположенных в торговых точках, может оказаться желательным производить пополнение запасов банкнот в таких банкоматах теми деньгами, которые имеются в наличии в таком учреждении. Посредством этого можно избежать затрат, связанных с необходимостью оплаты услуг третьих лиц по пополнению наличных денег, что обеспечивает уменьшение эксплуатационных расходов. Однако во многих случаях при денежных операциях в торговых точках степень доверия персонала не поддается проверке. В результате этого, предоставление персоналу торговых точек доступа к большим суммам наличных денег, имеющихся внутри банкомата, может оказаться нежелательным для лица, ответственного за эксплуатацию банкомата. Могут быть введены ограничения, заключающиеся в том, что действия по пополнению запасов денег в таких банкоматах выполняет лишь средний руководящий персонал, обладающий полномочиями контроля. Однако, несмотря на такие предосторожности, могут иметь место недостачи и несоответствия. Это утверждение в особенности справедливо для тех случаев, когда возможность доступа к внутренней части банкомата имеют несколько человек.

В последнее время были разработаны банкоматы, которые могут осуществлять "повторное использование" денег. Такие банкоматы могут принимать денежные купюры от клиента или от лица, ответственного за эксплуатацию банкомата, и определять подлинность и номинал каждой конкретной банкноты. Такие банкоматы обеспечивают выборочное хранение депонированных банкнот в определенных местах внутри банкомата. После этого, когда тот же самый или иной клиент подает запрос на выдачу банкнот банкомат выдает клиенту ранее депонированные банкноты. Пример такого банкомата приведен в патенте США №6109522, включенном в описание в качестве ссылки. Несмотря на то что пополнение запаса банкнот в таких банкоматах может быть осуществлено без доступа во внутреннюю часть банкомата, эти банкоматы часто являются сложными и дорогостоящими. Установка такого банкомата не может быть экономически целесообразной в тех местах, в которых в настоящее время используют относительно дешевые банкоматы, выполняющие только операцию выдачи наличных денег.

Также существует множество других типов автоматов для самообслуживания и торговых автоматов, управляемых клиентами, например насосы раздаточных колонок для автомобильного топлива, торговые автоматы, автоматы для продажи билетов и игровые автоматы. Такие устройства часто снабжены таким средством взаимодействия с клиентом, которое способно осуществлять считывание кредитной карты клиента. К тому же, такие устройства обычно имеют возможность взыскивать со счета клиента оплату за предоставленные товары или услуги. Все большее количество автоматов для самообслуживания обладают возможностью принимать интеллектуальные карты клиентов. Интеллектуальные карты снабжены запоминающим устройством, которое содержит данные об объеме денежных средств. Вместо взыскания оплаты со счета клиента такие устройства также имеют возможность вычитания денежных средств из того их объема, который отображают посредством данных, хранящихся в запоминающем устройстве интеллектуальной карты клиента. Устройства, подобные тем, которые описаны выше, обычно не обладают возможностью приема и выдачи наличных денег, и эти устройства могут быть усовершенствованы путем предоставления дополнительной возможности приема и выдачи банкнот.

Существует несколько факторов, препятствующих прогрессу в этой области. Во-первых, механизмы выдачи и приема наличных денег обычно являются дорогостоящими, что приводит к непомерно высоким затратам на приобретение и эксплуатацию таких устройств. Во-вторых, такие устройства обычно не содержат средств защиты, которыми снабжены банкоматы или раздаточные устройства для выдачи наличных денег, поскольку товары, выдачу которых обычно осуществляют посредством таких устройств, сложно непосредственно реализовать за наличные деньги. Другая причина отсутствия возможности приема и/или выдачи наличных денег в таких устройствах состоит в том, что для обеспечения этой возможности потребовалось бы вышеописанные дополнительные затраты, связанные с транспортировкой наличных денег, которые часто имеют место при эксплуатации банкоматов и раздаточных устройств для выдачи наличных денег и которые несут фирмы, осуществляющие эксплуатацию этих устройств. Еще один недостаток состоит в том, что встраивание функций приема и выдачи наличных денег в такие устройства может привести к тому, что их функционирование ограничивают выбранными часами работы и такими местами расположения, где может быть обеспечена большая безопасность. Следовательно, несмотря на то что с точки зрения клиентов полезно иметь возможность приема и выдачи наличных денег в таких устройствах, как насосы раздаточных колонок для автомобильного топлива и торговые автоматы, снабжение подобных устройств этими возможностями обычно являлось нецелесообразным из-за их непомерно высокой стоимости.

Таким образом, существует потребность создания банкомата, являющегося не только экономически более выгодным при производстве и эксплуатации, но также и имеющим очень высокую надежность. Кроме того, существует потребность создания банкомата, в котором пополнение запаса банкнот, в том числе денежных купюр или других листов, обладающих денежной стоимостью, может быть осуществлено без необходимости доступа в области для хранения банкнот, находящиеся во внутренней части банкомата. Кроме того, существует потребность создания банкомата, содержащего такой узел приема и выдачи банкнот, который лишь незначительно увеличивает стоимость изготовления и эксплуатации банкомата.

Задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера.

Другой задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который может осуществлять выдачу банкнот, обладающих стоимостью в денежном выражении, например денежных купюр.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который обеспечивает выдачу денежных купюр из хранилища банкнот, находящегося внутри банкомата, и в котором пополнение хранилища банкнот может быть выполнено без доступа во внутреннюю часть банкомата.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, содержащего запас банкнот, пополнение которого может быть выполнено без доступа во внутреннюю область банкомата, а его конфигурация может быть перестроена с возможностью осуществления пополнения либо с передней стороны банкомата, либо с задней его стороны.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который является относительно экономичным при его производстве и в эксплуатации.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который может осуществлять прием, проверку подлинности и выдачу банкнот, например, денежных купюр.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который может обеспечивать прием и выдачу денежных купюр в качестве дополнительной функции к основной функции продажи через торговый автомат или способом самообслуживания, выполняемой посредством банкомата.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который может обеспечивать выдачу банкнот из хранилища банкнот, находящегося внутри банкомата, и в котором предусмотрена возможность быстрого изъятия запаса банкнот из банкомата уполномоченным персоналом.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который является простым в эксплуатации клиентами, а управление им может быть осуществлено таким образом, чтобы обеспечить своевременное воспроизведение рекламных и иных сообщений для клиентов банкомата.

Еще одной задачей настоящего изобретения вариант которого приведен в качестве примера, является создание банкомата, который обеспечивает наличие отдельных средств взаимодействия пользователя с банкоматом как для торговца, так и для клиента/потребителя.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, снабженного камерой, имеющей верхнюю часть, содержащую области, в которых находятся средства взаимодействия с пользователем, и отдельно подсоединяемую нижнюю часть, содержащую области для хранения банкнот.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, снабженного отверстием для приема банкнот и отверстием для выдачи банкнот, которые расположены вблизи задней стороны банкомата и предназначены для клиента-торговца, и отверстием для выдачи банкнот, которое расположено вблизи передней стороны банкомата и предназначено для клиента-потребителя.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который снабжен средством взаимодействия клиента-торговца с банкоматом, которое расположено вблизи задней стороны банкомата, и средство взаимодействия клиента-потребителя с банкоматом, которое расположено вблизи передней стороны банкомата.

Еще одной задачей настоящего изобретения является создание банкомата, вариант которого приведен в качестве примера, который выдает клиентам банкноты, уложенные вместе в виде пачки.

Еще одной задачей настоящего изобретения, является создание банкомата, вариант которого приведен в качестве примера, который осуществляет накопление банкнот внутри банкомата в виде пачки.

Еще одной задачей настоящего изобретения является создание способа накопления банкнот внутри банкомата в виде пачки, вариант которого приведен в качестве примера.

Еще одной задачей настоящего изобретения является создание способа, вариант которого приведен в качестве примера, в котором осуществляют перемещение банкнот из имеющихся в банкомате областей для их хранения и их накопление в виде пачки, а затем пачку выдают клиенту, использующему банкомат.

Дополнительные или иные другие задачи настоящего изобретения, вариант которого приведен в качестве примера, станут очевидными из приведенного ниже описания лучших вариантов осуществления изобретения и приложенной формулы изобретения.

Вышеуказанные задачи достигаются посредством создания банкомата в том варианте его осуществления, который приведен в качестве примера. Банкомат может представлять собой банкомат, основной функцией которого является прием и/или выдача банкнот, например денежных купюр. В альтернативном варианте осуществления основной функцией банкомата может являться, например, автоматизированная продажа автомобильного топлива, лотерейных билетов, документов о принятии ставок в азартных играх, продовольственных товаров, табачных изделий, чеков, выполнение денежных переводов или других банковских операций, и она может содержать функцию выдачи и/или приема банкнот, обладающих стоимостью в денежном выражении, например денежных купюр.

В одном из вариантов осуществления, который приведен в качестве примера, банкомат имеет корпус банкомата. Внутри корпуса расположены области, в которых находятся средства взаимодействия клиента с банкоматом, содержащие, по меньшей мере, одно устройство ввода данных, посредством которого банкомат может получать, по меньшей мере, одни данные, вводимые клиентом банкомата. Отверстие для приема банкнот, а также отверстие для выдачи банкнот, выполнены таким образом, что проходят через корпус наружу.

Внутри корпуса банкомата находится механизм приема и выдачи банкнот. Механизм приема и выдачи банкнот содержит хранилище банкнот, которое в описанном варианте осуществления, приведенном в качестве примера, используют для хранения денежных купюр. Механизм приема и выдачи банкнот также содержит пропускной канал, через который пропускают банкноты при их приеме посредством этого механизма для складирования их в хранилище. Банкноты пропускают через пропускной канал также при их выдаче из хранилища, которую осуществляют посредством этого механизма.

Описанный вариант осуществления, который приведен в качестве примера, дополнительно содержит средство транспортировки банкнот из отверстия для их приема, которое находится между отверстием для приема банкнот и пропускным каналом. Рядом со средством транспортировки банкнот из отверстия для их приема расположено устройство проверки подлинности банкнот. Устройство проверки подлинности банкнот функционирует таким образом, что осуществляет распознавание банкнот, введенных через отверстие для их приема, для определения подлинности банкнот. Банкомат дополнительно содержит средство транспортировки банкнот к отверстию для их выдачи. Средство транспортировки банкнот к отверстию для их выдачи расположено между пропускным каналом и отверстием для выдачи банкнот, проходящим через корпус наружу. Банкомат дополнительно содержит один или большее количество приводных механизмов, которые при работе связаны со средством транспортировки банкнот из отверстия для их приема и со средством транспортировки банкнот к отверстию для их выдачи и которые позволяют осуществлять посредством них выборочное перемещение банкнот или других листов.

Кроме того, банкомат согласно описанному варианту осуществления, который приведен в качестве примера, содержит, по меньшей мере, один контроллер. При работе контроллер соединен с устройством проверки подлинности и с приводом средства транспортировки банкнот из отверстия для их приема и средства транспортировки банкнот к отверстию для их выдачи. Контроллер также обеспечивает оперативную связь между устройствами ввода данных и устройством проверки подлинности. При работе контроллер осуществляет такое управление банкоматом, что в ответ на, по меньшей мере, одни данные, введенные посредством устройства ввода данных, обеспечивает выдачу банкнот или других листов, хранящихся в области для хранения, посредством механизма и их перемещение средством транспортировки банкнот к отверстию для выдачи банкнот. Кроме того, контроллер функционирует таким образом, что в ответ на введение банкноты или другого листа во входное отверстие обеспечивает определение подлинности введенной банкноты или листа посредством устройства проверки подлинности. Если она является подлинной, то механизм приема и выдачи принимает эту банкноту и сохраняет ее в области для хранения.

Банкомат согласно настоящему изобретению может иметь такие варианты его конструкции, которые обеспечивают как прием банкнот от клиентов, так и выдачу банкнот клиентам при одновременном снятии средств с надлежащих счетов и добавлении их на надлежащие счета. В альтернативных вариантах осуществления он может иметь такую конструкцию, которая обеспечивает только лишь выдачу банкнот клиентам, использующим банкомат. В некоторых вариантах осуществления изобретения могут быть наложены ограничения на прием банкнот, который разрешают осуществлять только тем лицам, которые уполномочены производить пополнение банкомата по поручению владельца банкомата или лица, ответственного за его эксплуатацию. В альтернативных вариантах осуществления банкомат может быть выполнен таким образом, что отверстия для приема и выдачи банкнот расположены, по существу, на одной и той же стороне банкомата, в то время как в других альтернативных вариантах он может быть выполнен так, что эти отверстия находятся, по существу, на противоположных сторонах банкомата. В некоторых вариантах осуществления изобретения предусмотрена возможность одновременного приема лишь одной банкноты, вводимой в отверстие для приема банкнот, в то время как другие варианты могут иметь такую конструкцию, которая позволяет осуществлять прием пачки банкнот, которую затем разделяют на отдельные банкноты, устанавливают их подлинность и сохраняют внутри банкомата.

В некоторых вариантах осуществления, приведенных в качестве примера, банкомат может иметь такую конструкцию, которая обеспечивает раздельное использование его торговцем и клиентом. В настоящем описании подразумевается, что термин "торговец" охватывает собой кассиров, продавцов, банковских служащих, рабочих, осуществляющих транспортировку наличных денег, или поставщиков иных услуг. Например, торговцу может быть представлено право использования средства взаимодействия с банкоматом, предназначенное для клиента-торговца. В этом случае торговец может использовать банкомат с задней его стороны, которая содержит средство взаимодействия клиента-торговца с банкоматом, отверстие для приема банкнот и отверстие для выдачи банкнот. Клиент или потребитель может использовать банкомат с противоположной или с лицевой стороны, которая содержит средство взаимодействия клиента-потребителя с банкоматом и отверстие для выдачи банкнот. К тому же, средства взаимодействия клиента с банкоматом могут находиться в части банкомата, расположенной отдельно от той части банкомата, которая содержит хранилища банкнот. При работе эти части могут быть соединены между собой для выполнения функций приема и выдачи. Такая компоновка с наличием отдельных частей обеспечивает дополнительную защиту между областями, в которых находятся средства взаимодействия клиента с банкоматом, и хранилищами банкнот.

В некоторых вариантах осуществления изобретения, которые приведены в качестве примера, хранилище банкнот может содержать один или большее количество механизмов хранения банкнот рулонного типа. Приведенный в качестве примера механизм хранения банкнот содержит гибкое полотно, которое протянуто между бобиной для хранения банкнот и приемной бобиной. Бобину для хранения банкнот и приемную бобину приводят в движение посредством механизма привода бобин, который позволяет осуществлять выборочное движение бобин для обеспечения подачи банкнот в пропускной канал и приема банкнот из него. В некоторых вариантах осуществления изобретения бобины для хранения банкнот и приемные бобины расположены внутри модуля для хранения банкнот, который может быть легко установлен в корпус банкомата и извлечен из него уполномоченным персоналом. Такие варианты осуществления изобретения, которые приведены в качестве примера, обладают очень высокой надежностью и, тем не менее, относительно низкой стоимостью при их производстве и эксплуатации.

Варианты осуществления изобретения могут содержать средство взаимодействия клиента с банкоматом, снабженное устройством отображения. Устройство отображения используют для воспроизведения рекламных или иных сообщений для клиентов банкомата. Эти сообщения могут иметь содержание, изменяющееся в зависимости от конкретного момента времени, и/или иметь ограниченную продолжительность. В варианте осуществления изобретения, который приведен в качестве примера, такие сообщения создают посредством взаимодействия контроллера с заменяемым сменным запоминающим устройством, например с интеллектуальной картой. Также могут быть созданы различные типы средств взаимодействия клиента с банкоматом, обеспечивающие упрощение и облегчение работы с банкоматами.

Альтернативные варианты осуществления настоящего изобретения могут дополнительно содержать механизм укладки в пачку, находящийся внутри банкомата. Механизм укладки в пачку функционирует таким образом, что обеспечивает накопление банкнот, например денежных купюр или иных банкнот, предназначенных для выдачи из банкомата, и их укладку в пачку. Пачку банкнот, собранную в механизме укладки в пачку, затем выдают клиенту банкомата. В некоторых вариантах осуществления изобретения может быть реализовано управление структурой пачки посредством программирования одного или большего количества имеющихся в банкомате контроллеров таким образом, чтобы банкноты были расположены в определенном порядке. Эта операция может содержать операцию размещения банкнот по номиналу или в альтернативном варианте - операцию размещения в верхней части пачки тех банкнот, которые содержат рекламный материал или вознаграждение, например купонов, квитанций или других бумаг, к которым необходимо привлечь внимание клиента. Несмотря на то что в вариантах осуществления изобретения, которые приведены в качестве примера, имеющиеся внутри банкомата механизмы укладки в пачку могут быть использованы для накопления пачек перед их выдачей клиентам, в альтернативных вариантах осуществления процедура накопления в виде пачек может быть также использована в других случаях, например, для облегчения правильной ориентации банкнот, их хранения или складирования.

Сущность изобретения поясняется на чертежах.

На Фиг.1 показано аксонометрическое изображение одного из вариантов осуществления банкомата из настоящего изобретения, который приведен в качестве примера.

На Фиг.2 показан банкомат, изображенный на Фиг.1, на виде сзади с дверцей люка в открытом положении.

На Фиг.3 показана схема соединений контроллера банкомата, устройств выполнения банковских функций и других устройств между собой при их работе.

На Фиг.4 на "прозрачном" виде сбоку показаны механизмы загрузки и выгрузки банкнот, например денежных купюр, в банкомате из Фиг.1.

Фиг.5 представляет собой схему, на которой показаны узлы, входящие в состав трактов перемещения банкнот в банкомате, изображенном на Фиг.1.

На Фиг.6 показана схема механизма привода бобин, функционирующего таким образом, что он приводит в движение бобину для хранения банкнот и приемную бобину в направлении выдачи банкнот.

На Фиг.7 показана схема первого и второго приводных элементов механизма привода бобин, а также передаточного элемента, который соединяет между собой приводные элементы.

Фиг.8 представляет собой схему, аналогичную Фиг.7, на которой показан механизм привода бобин, функционирующий таким образом, что он приводит в движение бобину для хранения банкнот и приемную бобину в направлении приема банкнот.

На Фиг.9 на упрощенном виде сбоку показаны узлы загрузки и выгрузки банкнот, находящиеся в пропускном канале банкомата.

На Фиг.10 показано увеличенное изображение пропускного канала, содержащего первый и второй элементы отделения банкнот, посредством которых обеспечивают отделение банкнот от полотна, служащего носителем для банкнот.

На Фиг.11 на виде сбоку схематично показан селектирующий элемент, который служит для направления банкнот либо в средство транспортировки банкнот из отверстия для их приема, либо в средство транспортировки банкнот к отверстию для их выдачи, которые находятся на пропускном канале.

На Фиг.12 на виде сбоку схематично показан второй отделяющий элемент и его подвеска на модуле для хранения банкнот.

На Фиг.13 на виде сбоку схематично показаны тормозящие элементы направленного действия, используемые в бобине для хранения банкнот и для приемной бобины.

На Фиг.14 показана выступающая часть модуля для хранения банкнот в виде лапки, входящей в зацепление с цилиндрическим опорным элементом.

На Фиг.15 приведено аксонометрическое изображение цилиндрического опорного элемента, показанного на Фиг.14.

На Фиг.16 показано аксонометрическое изображение гибкого полотна, служащего носителем для банкнот, с имеющимися на нем машиносчитываемыми знаками, при этом полотно изображено вместе с удерживаемыми на нем банкнотами.

На Фиг.17 на виде сбоку показана кинематическая схема перемещения деталей механизмов загрузки и выгрузки банкнот при выдаче банкнот.

На Фиг.18 на виде сбоку показана кинематическая схема перемещения механизмов загрузки и выгрузки банкнот при работе устройства проверки подлинности банкнот, посредством которого определяют подлинность вставленной банкноты.

На Фиг.19 показана схема прохождения банкноты из устройства проверки подлинности банкнот в пропускной канал.

На Фиг.20 изображена схема, на которой показано функционирование механизмов загрузки и выгрузки банкнот при перемещении банкноты через пропускной канал для обеспечения ее соединения и удержания на полотне и подачи в бобину для хранения банкнот.

На Фиг.21 изображена схема альтернативного варианта осуществления банкомата, который содержит общее средство транспортировки банкнот из отверстия для приема банкнот и к отверстию для из выдачи, соединенное с устройством проверки подлинности банкнот.

На Фиг.22 изображена схема еще одного альтернативного варианта осуществления банкомата, в котором отверстие для приема банкнот расположено на противоположной стороне банкомата по отношению к отверстию для выдачи банкнот.

На Фиг.23 изображена схема банкомата, который может осуществлять прием и разделение пачки банкнот.

На Фиг.24 изображена схема механизма, используемого в варианте осуществления, показанном на Фиг.23, для разделения пачки банкнот на отдельные банкноты.

На Фиг.25-Фиг.30 схематически показано средство взаимодействия клиента с банкоматом, которое может быть использовано в вариантах осуществления настоящего изобретения, и выполняемые им операции.

На Фиг.31 на "прозрачном" виде сбоку изображен альтернативный вариант осуществления банкомата из настоящего изобретения, который приведен в качестве примера.

На Фиг.32 изображена схема альтернативного варианта осуществления селектирующего устройства из Фиг.31.

На Фиг.33 показано перемещение банкноты из хранилища к отверстию для выдачи банкнот, предназначенному для потребителей, посредством селектирующего устройства из Фиг.32.

На Фиг.34 показано перемещение банкноты из хранилища к отверстию для выдачи банкнот, предназначенному для торговцев, посредством селектирующего устройства из Фиг.32.

На Фиг.35 показано перемещение банкноты из отверстия для приема банкнот в хранилище посредством селектирующего устройства из Фиг.32.

На Фиг.36 показана компоновка устройства транспортировки и выдачи квитанций, посредством которого осуществляют выдачу напечатанной квитанции через выходное отверстие для выдачи квитанций.

На Фиг.37 показано устройство транспортировки квитанций из Фиг.36 в другом состоянии транспортировки и выдачи.

На Фиг.38 изображен альтернативный вариант общего устройства выдачи напечатанных квитанций, выполненного на основании устройств транспортировки и выдачи из Фиг.36 и Фиг.37.

На Фиг.39 показан двухпозиционный селектирующий элемент в первом положении.

На Фиг.40 показан двухпозиционный селектирующий элемент во втором положении.

На Фиг.41 показан альтернативный вариант общего устройства транспортировки и выдачи напечатанных квитанций.

На Фиг.42 показан еще один альтернативный вариант общего устройства транспортировки и выдачи напечатанных квитанций.

На Фиг.43 показан альтернативный вариант общего устройства выдачи напечатанных квитанций, выполненного на основании устройств транспортировки и выдачи из Фиг.36 и Фиг.37.

На Фиг.44 на виде сбоку показана схема селектирующего устройства, расположенного в пропускном канале из Фиг.31.

На Фиг.45 на виде сбоку показана схема альтернативного варианта осуществления механизма приема и выдачи банкнот, приведенного в качестве примера и используемого в альтернативном варианте осуществления банкомата из настоящего изобретения.

На Фиг.46 приведен подробный чертеж механизма приема и выдачи банкнот, показанного на Фиг.45.

На Фиг.47 на виде сбоку схематически изображена компоновка средства транспортировки банкнот, к которому присоединена банкнота.

На Фиг.48 на виде сбоку показан альтернативный вариант селектирующего устройства для пропускания банкнот в заданном направлении, который находится в состоянии пропускания банкнот.

На Фиг.49 показано селектирующее устройство из Фиг.48 с находящейся рядом с ним банкнотой.

На Фиг.50 показано селектирующее устройство для пропускания банкнот в заданном направлении из Фиг.48, конфигурация которого установлена таким образом, что обеспечивает прохождение банкноты в направлении бобины для хранения банкнот или в направлении от нее.

Фиг.51 представляет собой чертеж, аналогичный Фиг.50, на котором показано прохождение банкноты в заданном направлении.

На Фиг.52 изображено селектирующее устройство, которое может быть использовано для направления банкнот в один из трактов их транспортировки, имеющихся в механизме приема и выдачи банкнот, который показан на Фиг.46.

На Фиг.53 показано поперечное сечение устройства, предотвращающего ввод банкнот, которое расположено вблизи отверстия для выдачи банкнот, предназначенного для потребителей.

На Фиг.54 на виде с торца показано устройство из Фиг.53 с находящейся в нем банкнотой.

На Фиг.55 показано аксонометрическое изображение автономного банкомата на виде сзади.

На Фиг.56 показано аксонометрическое изображение банкомата, размещаемого в сквозном отверстии в стене.

На Фиг.57 на "прозрачном" виде сбоку показан альтернативный вариант механизма приема и выдачи банкнот, который содержит механизм укладки банкнот в пачку.

На Фиг.58 на виде спереди показано аксонометрическое изображение варианта банкомата, приведенного в качестве примера, который может содержать механизм приема и выдачи банкнот из Фиг.57 или другие механизмы описанных здесь типов.

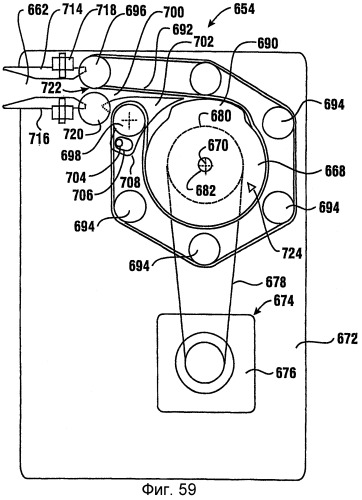

На Фиг.59 на виде сбоку показана схема механизма укладки в пачку, используемого в совокупности с механизмом хранения и выдачи банкнот из Фиг.57.

На чертежах Фиг.60, Фиг.62 и Фиг.63 показан механизм укладки в пачку, изображенный на Фиг.59, работающий в режиме приема банкнот и накопления пачки банкнот.

На чертежах Фиг.64 и Фиг.65 показан механизм укладки в пачку, работающий в режиме разукомплектования пачки банкнот, накопленной ранее в механизме укладки в пачку.

На Фиг.66 на виде сперед
