Реферат

Заявленная система относится к устройствам, защищающим теплотехнические емкости от обезвоживания, и может найти широкое применение в котельных цехах различных предприятий.

Наиболее близким аналогом заявленного изобретения является техническое решение по а.с. SU 1481564, F 22 D 5/00, 23.05.1989, которое содержит конденсатосборник с подключенными к нему трубопроводом для конденсата и входящим трубопроводом химочищенной воды, отводящий трубопровод с установленным на нем насосом, соединенный с выходящим трубопроводом для питательной воды, подключенным к головке деаэратора.

Недостатком известного устройства является сложность конструкции и связанное с этим уменьшение надежности работы устройства.

Целью предлагаемого изобретения является увеличение надежности его работы за счет упрощения конструкции.

Эта цель достигается за счет связи входа конденсатосборника с его выходом после нагнетательного устройства через, по меньшей мере, один обратный клапан или, по меньшей мере, один регулятор давления, например через регулятор после себя.

Система защиты теплоэнергетического оборудования поясняется следующими чертежами:

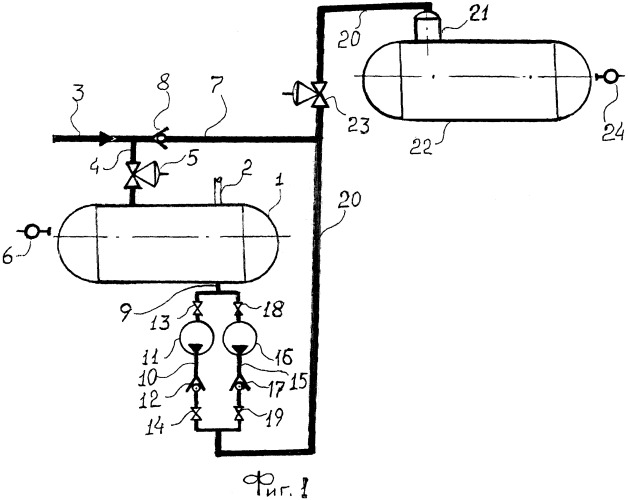

Фиг.1 - структурная схема системы;

Фиг.2 - участок связи входа и выхода системы.

Система защиты теплоэнергетического оборудования содержит: конденсатосборник 1 с подведенным к нему трубопроводом 2 для конденсата, трубопровод 3 для химочищенной воды, отвод 4 которого соединен с конденсатосборником 1 через автоматический клапан 5, функционально связанный с датчиком уровня 6.

Трубопровод 3 также имеет отвод 7 с установленным на нем обратным клапаном 8.

С нижней части конденсатосборник соединен с выходящим трубопроводом 9, имеющим отводы, отвод 10 с установленным на нем насосом 11, на выходе которого установлен обратный клапан 12, и на входе и выходе насоса 11 установлены вентили 13 и 14, отвод 15 с установленным на нем насосом 16, на выходе которого установлен обратный клапан 17, а на входе и выходе этого насоса установлены ограничительные вентили 18 и 19. Таким образом, насосы 11 и 16 установлены параллельно относительно друг друга. Отводы 10 и 15, являющиеся параллельно установленными трубопроводами, в конце соединены с питательным трубопроводом 20, который соединен с головкой 21 деаэратора 22. На трубопроводе 20 установлен автоматический клапан 23, функционально связанный с датчиком уровня 24, установленным на деаэраторе 22. Отвод 7 соединяет трубопровод 3 через обратный клапан 8 с питательным трубопроводом 20. На отводе 7 может быть установлен также регулятор давления 25.

Система защиты теплотехнического оборудования работает следующим образом:

Химочищенная вода по трубопроводу 3 и отводу 4 подается в конденсатный бак 1, которая смешивается в нем с поступающим туда по трубе 2 конденсатом. Автоматический клапан 5, получая через регулятор от датчика 6 соответствующий сигнал, поддерживает необходимый уровень в этом баке. Далее конденсатоводяная смесь по трубопроводу 9, отводам 10 и 15 насосами 11 и 16 через трубопровод 20 подается на головку 21 деаэратора 22, уровень в котором поддерживается при помощи клапана 23, функционально связанного с датчиком 24, получающим от него сигнал через регулирующий прибор.

При нехватке воды, подаваемой насосом 11 или 16, химочищенная вода по отводу 7 через обратный клапан 8 подается в трубопровод 20 перед автоматическим клапаном 23. Аналогично эта вода может подаваться по отводу 7 через регулятор давления 25, например через регулятор после себя, тем самым стабилизируя давление подаваемой воды.

На питательном трубопроводе 20 может также быть установлен регулятор давления 25, например регулятор после себя. Регулятор давления 25 дополнительно стабилизирует давление воды в трубопроводе 20. Трубопровод 3 можно назвать входящим, а трубопровод 20 - выходящим относительно конденсатосборника 1, являющегося технологической емкостью.

1. Система защиты теплоэнергетического оборудования, содержащая конденсатосборник, с подключенными к нему трубопроводом для конденсата и входящим трубопроводом для химочищенной воды, отводящий трубопровод с установленным на нем насосом, соединенный с выходящим трубопроводом для питательной воды, подключенным к головке деаэратора, отличающаяся тем, что на отводящем трубопроводе дополнительно установлен насос, а входящий трубопровод для химически очищенной воды соединен с выходящим трубопроводом для питательной воды отводящим от трубопровода химочищенной воды трубопроводом.

2. Система по п.1, отличающаяся тем, что на отводящем от трубопровода химочищенной воды трубопроводе установлен, по меньшей мере, один обратный клапан.

3. Система по п.1, отличающаяся тем, что на отводящем от трубопровода химочищенной воды трубопроводе установлен, по меньшей мере, один обратный клапан и, по меньшей мере, один регулятор давления.
