Устройство для экономии воды

Устройство для экономии воды

Иллюстрации

Показать все

Реферат

Изобретение относится к оборудованию и приборам санитарно-технического профиля и может быть использовано в коммунально-бытовой и промышленной сфере.

Как известно, при проведении гигиенических водных процедур имеют место случаи бесполезного истечения воды из крана или смесителя, остановить которые не удается из-за занятости рук. Величина же этих потерь, как правило, превышает объем полезно используемой воды.

Для исключения обозначенной проблемы требуются краны и смесители с расширенными функциональными возможностями, эргономически удобные, управляемые не только от мускульной силы рук, но и от ножного усилия.

Известен водопроводный кран, ручка которого выполнена в виде двуплечего рычага, концы которого соединены с ножными двухплечевыми педалями посредством металлических тросиков, прикрепленных к стене ванной комнаты при помощи направляющих роликов. Поворотом каждой из педали в одну или в другую сторону осуществляется поочередное открытие и закрытие кранов с холодной и горячей водой (RU, патент 2023928, МПК F 16 K 3/62, опубл. 30.11.1994 г.) - аналог.

К недостаткам данного устройства можно отнести его конструктивную сложность, громоздкость, необходимость закрепления педали на поверхности пола без возможности ее свободного перемещения, а также низкую надежность механизма тросикового привода в процессе его эксплуатации.

Наиболее близким техническим решением к заявляемому устройству является устройство для экономии воды к крану с педальным управлением (РФ, заявка 2000129188, страна приоритета KR, MПК Е 16 К 31/62, опубл. 27.10.2002 г.) - прототип. Устройство состоит из корпуса водяного крана и входящего в его состав уплотнительного стержневого элемента (запорного органа), перемещающегося под действием прикрепленной к нему концом стальной проволоки, помещенной в оплетку металлического шланга, соединяющего корпус крана с педалью. Другой конец стальной проволоки соединен с педальным элементом, входящим в состав педали и состоящим из механизма, вызывающего перемещение стальной проволоки при ножном воздействии на педаль.

В данном устройстве соединение педали с корпусом крана осуществлено посредством гибкого металлического шланга, однако узлы и элементы педали и шланга конструктивно сложны, дороги и недостаточно надежны в эксплуатации.

Так, например, соединительный металлический шланг со стальной проволокой недостаточно гибок и при малых радиусах изгибов склонен к "заеданию", размер шланга ограничен по длине. Кроме того, эксплуатация педального элемента и шланга производится в условиях повышенной влажности, что требует применения дорогиx коррозионно-стойких материалов, в частности, проволока должна быть изготовлена из нержавеющей стали.

Технический результат, который будет достигнут в результате использования данного изобретения заключается в повышении надежности работы устройства и снижении стоимости изготовления.

Технический результат обеспечивается тем, что в устройстве для экономии воды, содержащим педаль, водяной кран с запорным органом, педаль и запорный орган водяного крана снабжены сильфонными, или мембранными, или плунжерными камерами, заполненными жидкостью и соединенными между собой гибким трубопроводом, а сам запорный орган водяного крана дополнительно снабжен фиксатором.

Сущность изобретения заключается в конструктивном исполнении устройства.

Снабжение педали и запорного органа корпуса водяного крана сильфонными, или мембранными, или плунжерными камерами, заполненными жидкостью и соединенными между собой гибким трубопроводом, а также снабжение запорного органа корпуса водяного крана фиксатором, позволяет повысить надежность дистанционного управления водяного крана, осуществляемого с применением ножного усилия, расширить его функциональные возможности, упростить конструкцию и удешевить устройство.

Гидравлическая система, состоящая из заполненных жидкостью камер и соединяющего их гибкого трубопровода надежна в работе, проста в изготовлении и наладке, обладает незначительными потерями энергии при передаче усилия от педали к запорному элементу крана, позволяет применять трубопровод практически любой длины. В качестве материала сильфонной или мембранной камеры, а также соединяющего их трубопровода могут использоваться недорогие полимерные, резиновые или другие материалы, обладающие требуемой эластичностью и прочностью.

Из анализа научно-технической и патентной литературы совокупности указанных признаков не выявлено, что позволяет сделать вывод о соответствии заявляемого технического решения критериям "новизна" и "изобретательский уровень".

Изобретение поясняется чертежами, где

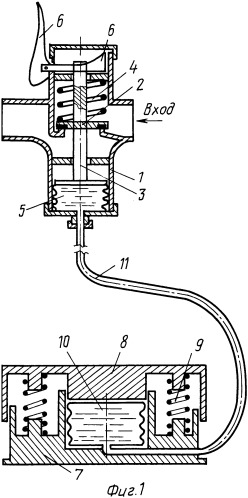

на фиг.1 изображено устройство, педаль и запорный орган которого снабжены сильфонными камерами;

на фиг.2 изображено устройство, педаль и запорный орган которого снабжены мембранными камерами;

на фиг.3 изображено устройство, педаль и запорный орган которого снабжены плунжерными камерами.

Устройство, изображенное на фиг.1, содержит корпус водяного крана 1 с входящими в его состав запорным органом, состоящим из уплотнительного элемента 2, штока 3, возвратной пружины 4, заполненной жидкостью сильфонной камеры 5, фиксатора 6; педаль с входящим в ее состав корпусом 7, крышкой 8, возвратными пружинами 9 и заполненной жидкостью сильфонной камерой 10, а также гибкий трубопровод 11.

Устройство, изображенное на фиг.2 и 3, конструктивно идентично устройству, представленному на фиг.1, отличаясь тем, что в состав запорного органа и педали входят заполненные жидкостью мембранные камеры 12 и 13 (фиг.2) или заполненные жидкостью плунжерные камеры 14 и 15 (фиг.3).

Работа устройства осуществляется следующим образом.

При нажатии ногой на педаль, крышка 8 воздействует, на расположенную в корпусе 7 и заполненную жидкостью сильфонную камеру 10 (фиг.1), или мембранную камеру 13 (фиг.2), или плунжерную камеру 15 (фиг.3).

В результате этого, находящаяся в камере 7 педали часть жидкости вытесняется через гибкий трубопровод 11 в аналогичную сильфонную 5 (фиг.1), или мембранную 12 (фиг.2), или плунжерную 14 (фиг.3) камеру, входящую в состав запорного органа корпуса крана 1. Это приводит к увеличению объема этих камер, а следовательно, к перемещению штока 3, с размещенным на нем уплотнительным элементом 2, открывающим и закрывающим водяной кран устройства. При этом возможны варианты, когда педаль и запорное устройство крана снабжены различными видами камер, например, педаль снабжена сильфонной, а запорный орган - мембранной камерами и т.п.

При снятии ножного усилия с педали под действием пружин 9 происходит возврат в исходное положение крышки 8. Одновременно, под действием пружины 4 происходит возврат в исходное положение штока 3 и передавливание жидкости из камер 5, 12 и 14 корпуса крана в камеры 10, 13 и 15 корпуса 7 педали. Для открытия (или закрытия) запорного органа крана требуется ножное усилие, суммарно превышающее реакцию гидравлического давления воды в корпусе крана 1 на уплотнитель 2, и возвратных пружин 4 и 9.

Запорный орган может применен как в нормально-закрытом, так и в нормально-открытом исполнении, что расширяет функциональные и потребительские качества устройства, позволяя потребителю выбирать удобный вариант, при котором нажатие педали приводит к открытию либо прекращение протока воды через кран.

С помощью фиксатора 6 осуществляют принудительную фиксацию запорного органа крана в открытом или закрытом положении

В качестве уплотнительного элемента запорного органа могут быть использованы и другие конструктивные варианты: шаровые, пробковые, или золотниковые.

1. Устройство для экономии воды, содержащее педаль, корпус водяного крана с запорным органом, отличающееся тем, что педаль и запорный орган снабжены заполненными жидкостью сильфонными, или мембранными, или плунжерными камерами, соединенными между собой гибким трубопроводом.

2. Устройство по п.1, отличающееся тем, что запорный орган водяного крана снабжен фиксатором.
