Реферат

Изобретение относится к технологии трикотажного производства, в частности к двухслойному основовязаному трикотажу, и может быть использовано в текстильной промышленности для изделий бытового и технического назначения.

Известен двухслойный основовязаный трикотаж, выполненный из двух систем нитей переплетением триковая цепочка [1]. Этот трикотаж не образует полотна, а представляет собой не связанные друг с другом шнурки, состоящие из двух петельных столбиков.

Известен двухслойный основовязаный трикотаж, в котором петельные столбики двухслойных цепочек соединены между собой поперечными уточными нитями, обвивающими протяжки петель цепочек [2]. Однако наличие дополнительных связующих уточных систем нитей увеличивает материалоемкость трикотажа.

Известен двухслойный основовязаный трикотаж, выполненный из двух систем нитей переплетением цепочка, соединение которых выполнено за счет смещения одной из нитей на один петельный шаг, при этом петельные столбики цепочек одной системы нитей содержат петли другой системы нитей и протяжки этих петель, пересекаясь, имеют разную длину [3]. Данный трикотаж имеет сетчатую структуру, малую материалоемкость, но недостаточную формоустойчивость.

Технический результат - создание нового вида двухслойного основовязаного трикотажа, обладающего высокой формоустойчивостью и малой материалоемкостью.

Двухслойный основовязаный трикотаж содержит петли двухслойных триковых цепочек из двух систем нитей, в котором петли обеих систем нитей чередуются через один ряд. Согласно изобретению в каждом петельном столбике петли из нитей разных систем содержат односторонние протяжки, направленные в противоположные стороны.

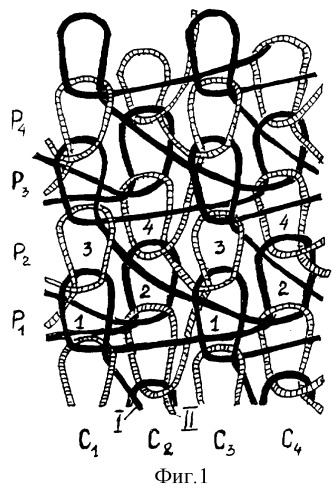

На фиг.1 представлена структура полотна, на фиг.2 - графическая запись этого трикотажа. Здесь цифрой I обозначена одна система нитей, цифрой II - вторая система нитей. В первом ряду P₁ нить системы I образует петли 1 на лице и петли 2 на изнанке трикотажа. Во втором ряду Р₂ петли 3 и 4 на лицевой и изнаночной сторонах образует система нитей II. На фиг.1 видно, что как в лицевых петельных столбиках С₁ и С₃, так и в изнаночных петельных столбиках C₂ и С₄ петли, образованные системами нитей I и II имеют односторонние протяжки, направленные в разные стороны, то есть в петельных столбиках C₁ и С₃ протяжки петли 1 из нити I направлены вправо, а петли 3 из нити II влево. В изнаночных петельных столбиках петли 2 из нити I имеют односторонние протяжки, направленные влево, а петли 4 из нити II - вправо.

Двухслойный основовязаный трикотаж можно вырабатывать на двухфонтурной основовязальной рашель-машине с язычковыми иглами. В работе принимают участие две гребенки, заправленные нитями полностью. Гребенки выполняют кладки в соответствии с графической записью, приведенной на фиг.1. Заправка гребенок может быть выполнена нитями из натуральных, искусственных и синтетических волокон в зависимости от назначения полотна.

Источники информации

1. Кудрявин Л.А., Шалов И.И. Основы технологии трикотажного производства. - М.: Легпромбытиздат, 1991, с.304, рис.4.21 е.

2. Патент РФ №943351, кл. D 04 В 21/00. (Филатов В.Н., Омельченко В.Д., Шаланки Л.А., Швец И.А., Кицен Н.И. и Кузнецов Б.А.) Основовязаная эластичная тесьма, 1982.

3. Патент РФ №1595965 А1, кл. D 04 В 21/10. (Наумов С.Н., Викторов В.Н. и Кудрявин Л.А.) Сетчатый основовязаный трикотаж, 1990.

Двухслойный основовязаный трикотаж, содержащий петли двухслойных триковых цепочек из двух систем нитей, отличающийся тем, что петли обеих систем нитей чередуются через один ряд, причем в каждом петельном столбике петли из нитей разных систем содержат односторонние протяжки, направленные в противоположные стороны.
