Устройство и способ передачи информации управления для широковещательной/многоабонентской службы мультимедиа в системе мобильной связи

Устройство и способ передачи информации управления для широковещательной/многоабонентской службы мультимедиа в системе мобильной связи

Иллюстрации

Показать все

Реферат

ОПИСАНИЕ

Настоящее изобретение относится, в общем, к системе мобильной связи и, в частности, к устройству и способу, предназначенным для передачи информации о конфигурации радиоканала по совмещенному каналу с целью предоставления широковещательной/многоабонентской службы мультимедиа (ШМСМ).

Вместе со стремительным развитием технологий связи системы связи множественного доступа с кодовым разделением каналов (МДКР) предоставляют многоабонентскую службу мультимедиа, которая обеспечивает доставку большого объема данных, таких как пакетные данные и данные, передаваемые по каналам, а также речевую службу. Для обеспечения многоабонентского обмена данными мультимедиа была введена широковещательная/многоабонентская служба, которая осуществляет широковещание некоторой службы на множество единиц пользовательского оборудования (ПОб) из единого источника данных. Широковещательную/многоабонентскую службу категоризируют на широковещательную службу сотовой ячейки (ШССЯ) и широковещательную/многоабонентскую службу мультимедиа (ШМСМ). ШССЯ позволяет посылать короткие сообщения всем абонентам, находящимся в пределах сотовой ячейки, в то время как ШМСМ обеспечивает передачу данных мультимедиа (например, аудио и видеоданных в реальном времени, неподвижных изображений и текста).

Ниже со ссылкой на Фиг.1 приводится описание архитектуры сети, предназначенной для предоставления ШМСМ в системе мобильной связи. Можно определить множество типов ШМСМ, и каждый тип ШМСМ обозначают термином “служба ШМСМ”. В этом смысле существует множество служб ШМСМ.

Фиг.1 иллюстрирует архитектуру сети, предназначенной для предоставления ШМСМ в системе мобильной связи. Согласно Фиг.1, центр 110 широковещательных/многоабонентских служб (ЦШМС) представляет собой источник, предназначенный для планирования потоков данных ШМСМ и предоставления их в передающую сеть 111. Передающая сеть 111 расположена между ЦШМС 110 и узлом 100 поддержки общей службы пакетной радиопередачи (УПОСПР) и предназначена для доставки принятых потоков данных ШМСМ в УПОСПР 100. УПОСПР 100 можно сконфигурировать таким образом, чтобы он включал в себя узел поддержки шлюза общей службы пакетной радиопередачи (УПШОСПР) и внешнюю сеть. В рассматриваемом случае предполагается, что множество единиц ПОб должны принимать одну и ту же службу ШМСМ, например ПОб1 104, ПОб2 105 и ПОб3 106, находящиеся в пределах первого Узла Б (Узла Б1) 102, а также ПОб4 107 и ПОб5 108, находящиеся в пределах второго Узла Б (Узла Б2) 103. УПОСПР 100 управляет службами, связанными с ШМСМ и предназначенными для рассматриваемых единиц ПОб. А именно, он управляет данными составления счетов за пользование ШМСМ для каждой единицы ПОб и выборочно передает данные ШМСМ на контроллер 101 радиосети (КРС). УПОСПР 100 также формирует контекст службы УПОСПР для службы X ШМСМ и управляет им, а также передает на КРС 101 потоки данных, созданные для службы X ШМСМ.

КРС 101 управляет множеством Узлов Б; передает принятые от УПОСПР 100 данные ШМСМ в Узел Б, к которому относятся единицы ПОб, запрашивающие службу ШМСМ; управляет радиоканалами, созданными для службы ШМСМ, и формирует контекст службы КРС для службы X ШМСМ и управляет им.

Как следует из иллюстрации по Фиг.1, между Узлом Б и относящимися к нему единицами ПОб создают один радиоканал, например, между Узлом Б 102 и ПОб1 104, ПОб2 105 и ПОб3 106. Для аутентификации абонента ШМСМ к УПОСПР 100 подсоединен реестр исходного положения (РИП: не показан).

Фиг.2 представляет собой схему, иллюстрирующую порядок обмена сигналами, предназначенный для инициирования службы ШМСМ в системе мобильной связи. Согласно Фиг.2, ЦШМС 110 передает на единицы ПОб 201 информационное меню, включающее в себя доступные службы ШМСМ. ЦШМС 110 передает информационное меню в заранее заданные зоны обслуживания либо только тем единицам ПОб, которые запрашивают ШМСМ. В целях ясности описания, ПОб 104 задано в качестве абонента ШМСМ. На этапе 202 после приема информационного меню ПОб 104 выбирает одну из служб ШМСМ из этого информационного меню и передает на ЦШМС 110 сообщение ПОДКЛЮЧЕНИЕ К СЛУЖБЕ, содержащее идентификатор службы ЦШМС, относящийся к выбранной службе ШМСМ, и информацию о самом ПОб 104 по тракту, проходящему через Узел Б 102, УПОСПР 100 и передающую сеть 111. Далее ЦШМС 110 передает на ПОб 104 ответ на сообщение ПОДКЛЮЧЕНИЕ К СЛУЖБЕ по тому же самому тракту, что и сообщение ПОДКЛЮЧЕНИЕ К СЛУЖБЕ. Передающая сеть 111, УПОСПР 100 и КРС 101 сохраняют идентификатор ПОб 104 для использования его при инициировании службы ШМСМ. Тем же самым способом ЦШМС 110, передающая сеть 111, УПОСПР 100 и КРС 101 детектируют идентификаторы и количество единиц ПОб, которые должны принимать одну и ту же службу ШМСМ.

На этапе 203 после приема запроса на предоставление службы ШМСМ и передачи ответа на запрос на предоставление службы ШМСМ ЦШМС 110 передает на ПОб 104 сообщение УВЕДОМЛЕНИЕ СЛУЖБЫ, служащее индикатором того, что служба ШМСМ будет вскоре инициирована. Если данную службу ШМСМ запросило множество единиц ШМСМ, то сообщение УВЕДОМЛЕНИЕ СЛУЖБЫ передают всем единицам ПОб, так как ЦШМС 110, передающая сеть 111, УПОСПР 100 и КРС 101 знают соответствующие идентификаторы и количество единиц ПОб. Сообщение УВЕДОМЛЕНИЕ СЛУЖБЫ передают на ПОб 104 через передающую сеть 111, УПОСПР 100 и КРС 101. Для этого можно использовать процедуру поискового вызова, как это определено в стандартах на универсальную систему мобильных телекоммуникаций (УСМТ). Причина выполнения передачи сообщения УВЕДОМЛЕНИЕ СЛУЖБЫ состоит в том, чтобы дать время передающей сети 111, УПОСПР 100 и КРС 101 для создания коммуникационного тракта, предназначенного для предоставления службы ШМСМ, и проверки единиц ПОб, которые запросили данную службу ШМСМ.

На этапе 204 после приема сообщения УВЕДОМЛЕНИЕ СЛУЖБЫ ПОб 104 передает в ЦШМС 110 сообщение ПОДТВЕРЖДЕНИЕ СЛУЖБЫ, подтверждающее, что ПОб 104 должно принять службу. Передачу сообщения ПОДТВЕРЖДЕНИЕ СЛУЖБЫ выполняют по тракту, направленному от ПОб 104 к ЦШМС 110 и проходящему через КРС 101, УПОСПР 100 и передающую сеть 111. В течение данного процесса КРС 101, УПОСПР 100 и передающая сеть 111 определяют зоны обслуживания и единицы ПОб, для которых предназначена служба ШМСМ. На практике для службы ШМСМ коммуникационный тракт создают заранее. На этапе 205 КРС 101 создает радиоканал для передачи на ПОб 104 потоков данных ШМСМ, то есть однонаправленный радиоканал ШМСМ, а на этапе 206 УПОСПР 100 создает однонаправленный радиоканал ШМСМ с целью передачи потоков данных ШМСМ на КРС 101. КРС 101 создает однонаправленные радиоканалы ШМСМ только для тех Узлов Б, к которым относятся единицы ПОб, запросившие службу ШМСМ, а УПОСПР 100 также создает однонаправленные радиоканалы передачи данных ШМСМ только для тех КРС, к которым относятся единицы ПОб, запросившие службу ШМСМ. Таким образом, на этапе 207 службу ШМСМ инициируют посредством передачи потоков данных ШМСМ от ЦШМС 110 на ПОб 104 через созданные коммуникационные тракты.

В соответствии с вышеприведенным описанием, для предоставления службы ШМСМ требуется множество передач информации управления на отдельные единицы ПОб. Соответственно, имеется потребность в анализе способа широковещательной рассылки информации управления, такой как информация о конфигурации радиоканала, на множество единиц ПОб посредством одного сообщения управления.

Таким образом, одной из задач настоящего изобретения является предоставление устройства и способа, предназначенных для широковещательной рассылки информации управления на единицы ПОб для каждой службы ШМСМ в системе мобильной связи.

Другой задачей настоящего изобретения является предоставление устройства и способа, предназначенных для широковещательной рассылки информации о конфигурации радиоканала по совмещенному каналу на единицы ПОб, которые должны принимать одну и ту же службу ШМСМ в системе мобильной связи.

Еще одной задачей настоящего изобретения является предоставление устройства и способа, предназначенных для широковещательной рассылки информации о конфигурации радиоканала по совмещенному каналу на единицы ПОб, которые должны принимать одну и ту же службу ШМСМ в системе мобильной связи.

Еще одной задачей настоящего изобретения является предоставление устройства и способа, предназначенных для широковещательной рассылки общей информации управления на единицы ПОб, которые должны принимать одну и ту же службу ШМСМ, посредством сообщения протокола управления доступом к среде передачи (ПУДСП).

Вышеизложенные задачи решаются посредством предоставления устройства и способа, предназначенных для передачи информации управления с целью предоставления службы ШМСМ в системе мобильной связи.

В соответствии с одним из аспектов настоящего изобретения, согласно способу передачи информации управления ШМСМ, после приема от по меньшей мере одной единицы ПОб запроса на предоставление службы ШМСМ данной службе ШМСМ назначают идентификатор службы и на данную по меньшей мере одну единицу ПОб по совмещенному каналу передают сообщение ПУДСП, содержащее идентификатор службы и информацию управления, относящиеся к рассматриваемой службе ШМСМ.

В соответствии с другим аспектом настоящего изобретения, согласно способу приема информации управления ШМСМ, после выполнения запроса на предоставление службы ШМСМ принимают идентификатор службы, идентифицирующий данную службу ШМСМ. Затем по совмещенному каналу принимают сообщение ПУДСП, содержащее идентификатор службы и информацию управления, относящиеся к рассматриваемой службе ШМСМ, и выполняют операцию управления в соответствии с информацией управления ШМСМ, если включенный в сообщение ПУДСП идентификатор службы совпадает с идентификатором службы, идентифицирующим запрошенную службу ШМСМ.

В соответствии с еще одним аспектом настоящего изобретения, в устройстве передачи информации управления ШМСМ после распознавания запроса на предоставление службы ШМСМ от по меньшей мере одной единицы ПОб контроллер назначает идентификатор службы упомянутой службе ШМСМ, а генератор сообщений ПУДСП формирует сообщение ПУДСП, содержащее идентификатор службы и информацию управления, относящиеся к рассматриваемой службе ШМСМ.

В соответствии с еще одним аспектом настоящего изобретения, в устройстве приема информации управления ШМСМ после выполнения запроса на предоставление службы ШМСМ приемник принимает идентификатор службы, идентифицирующий данную службу ШМСМ, и по совмещенному каналу принимает сообщение ПУДСП, содержащее идентификатор службы и информацию управления, относящиеся к рассматриваемой службе ШМСМ, а детектор идентификаторов служб выполняет операцию управления в соответствии с информацией управления ШМСМ в случае, если включенный в сообщение ПУДСП идентификатор службы совпадает с идентификатором службы, идентифицирующим запрошенную службу ШМСМ.

Вышеупомянутые задачи, отличительные признаки и преимущества настоящего изобретения становятся более очевидны из подробного описания предпочтительных вариантов его осуществления, приведенного ниже со ссылкой на сопровождающие чертежи, на которых:

Фиг.1 иллюстрирует архитектуру сети, предназначенной для предоставления службы ШМСМ в системе мобильной связи;

Фиг.2 представляет собой схему, иллюстрирующую порядок обмена сигналами, предназначенный для инициирования службы ШМСМ в системе мобильной связи;

Фиг.3 представляет собой соответствующую одному из вариантов осуществления настоящего изобретения схему, иллюстрирующую порядок обмена сигналами, предназначенный для инициирования службы ШМСМ в системе мобильной связи;

Фиг.4 иллюстрирует соответствующую одному из вариантов осуществления настоящего изобретения передачу информации о конфигурации радиоканала для службы ШМСМ;

Фиг.5 иллюстрирует соответствующую другому варианту осуществления настоящего изобретения передачу информации о конфигурации радиоканала для службы ШМСМ;

Фиг.6 представляет собой соответствующую одному из вариантов осуществления настоящего изобретения блок-схему ПОб, предназначенного для приема сообщений управления ШМСМ;

Фиг.7 представляет собой соответствующую второму варианту осуществления настоящего изобретения блок-схему алгоритма, иллюстрирующую последовательность операций, предназначенную для приема службы ШМСМ в ПОб по Фиг.6;

Фиг.8 представляет собой соответствующую одному из вариантов осуществления настоящего изобретения блок-схему наземной сети УСМТ с радиодоступом (НСУРД), предназначенной для передачи сообщений управления ШМСМ;

Фиг.9 представляет собой соответствующую первому и второму вариантам осуществления настоящего изобретения блок-схему алгоритма, иллюстрирующую последовательность операций, предназначенную для предоставления службы ШМСМ в НСУРД по Фиг.8;

Фиг.10 иллюстрирует соответствующую третьему варианту осуществления настоящего изобретения передачу информации о конфигурации радиоканала для службы ШМСМ;

Фиг.11 схематически иллюстрирует соответствующую одному из вариантов осуществления настоящего изобретения многоуровневую структуру протоколов в системе связи УСМТ;

Фиг.12 представляет собой соответствующую третьему варианту осуществления настоящего изобретения блок-схему алгоритма, иллюстрирующую последовательность операций, предназначенную для приема службы ШМСМ в ПОб;

Фиг.13 представляет собой соответствующую третьему варианту осуществления настоящего изобретения блок-схему алгоритма, иллюстрирующую последовательность операций, предназначенную для предоставления службы ШМСМ в НСУРД.

Ниже описываются предпочтительные варианты осуществления настоящего изобретения со ссылкой на сопровождающие чертежи. В нижеизложенном описании детальное описание широко известных функций или конструкций опущено, так как излишние подробности могут затенить само изобретение.

Фиг.3 представляет собой соответствующую настоящему изобретению схему, иллюстрирующую порядок обмена сигналами, предназначенный для предоставления службы ШМСМ.

Прежде, чем приступить к описанию вышеупомянутого порядка обмена сигналами, необходимо отметить, что предоставление службы ШМСМ предполагает наличие конфигурации системы мобильной связи по Фиг.1. Что касается контекста службы КРС, управляемого КРС 101, и контекста службы УПОСПР, управляемого УПОСПР 100, то для каждой службы ШМСМ КРС 101 и УПОСПР 100 управляют относящейся к службе ШМСМ информацией, которую в совокупности обозначают термином "контекст службы". Информация, относящаяся к службе ШМСМ, содержит список единиц ПОб, которые должны принимать конкретную службу ШМСМ (например, их идентификаторы), зоны обслуживания данных единиц ПОб и качество предоставляемых услуг (КПУ), требующееся для этой службы ШМСМ.

Контекст службы КРС = {идентификатор службы ЦШМС, идентификатор службы КРС, идентификаторы сотовых ячеек и единиц ПОб, которые должны принимать или уже принимают службу ШМСМ, и требующееся КПУ}.

Контекст службы КРС содержит идентификаторы служб, множество идентификаторов сотовых ячеек и множество идентификаторов единиц ПОб. К идентификаторам служб относятся идентификатор службы ЦШМС и идентификатор службы КРС. Идентификатор службы ЦШМС идентифицирует службу ШМСМ, предоставляемую ЦШМС 110, а идентификатор службы КРС идентифицирует службу ШМСМ, предоставляемую КРС 101. Идентификатор службы КРС, принимаемый только ПОб 104 и КРС 101, назначают с целью более эффективного распознавания службы ШМСМ в коммуникационном тракте (то есть однонаправленном радиоканале) между КРС 101 и ПОб 104, включая радиоканалы.

Контекст службы УПОСПР = {идентификатор службы ЦШМС, идентификатор службы УПОСПР, идентификаторы контроллеров КРС, которые должны принимать или уже принимают службу ШМСМ, и требующееся КПУ}.

Идентификатор службы УПОСПР идентифицирует службу ШМСМ, предоставляемую УПОСПР 100 для того, чтобы обеспечить возможность эффективного распознавания службы ШМСМ между УПОСПР 100 и ПОб 104. Идентификаторы контроллеров КРС можно заменить какой-либо другой информацией. Например, заранее заданные КРС группируют в одну зону обслуживания и вместо идентификаторов контроллеров КРС используют идентификатор данной зоны обслуживания.

Контекст службы КРС и контекст службы УПОСПР непрерывно обновляют в процессе функционирования службы ШМСМ. Используя контекст службы КРС и контекст службы УПОСПР, КРС 101 и УПОСПР 100 выбирают сотовые ячейки (то есть Узлы Б) и контроллеры КРС, которые должны принимать потоки данных службы ШМСМ, и детектируют единицы ПОб, которые уже принимают или должны принимать службу ШМСМ. Описание способа, в соответствии с которым предоставляют службу ШМСМ, приведено ниже со ссылкой на Фиг.3.

Согласно Фиг.3, на этапе 301 ПОб 104 передает на КРС 101 сообщение ЗАПРОС 1 СЛУЖБЫ ШМСМ, тем самым запрашивая предоставление службы X ШМСМ. Сообщение ЗАПРОС 1 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС, идентифицирующий службу X ШМСМ, и идентификатор ПОб 104. На этапе 302 после приема сообщения ЗАПРОС 1 СЛУЖБЫ ШМСМ КРС 101 обновляет имеющийся контекст службы КРС для службы X ШМСМ посредством добавления идентификатора ПОб 104 к информации о получателе и идентификатора сотовой ячейки Узла Б 102, к которому принадлежит ПОб 104, к информации о зоне обслуживания, и передает в УПОСПР 100 сообщение ЗАПРОС 2 СЛУЖБЫ ШМСМ, тем самым запрашивая предоставление службы X ШМСМ.

КРС 101 может обновить или сформировать контекст службы ШМСМ после приема сообщения ЗАПРОС 1 СЛУЖБЫ ШМСМ на этапе 301, либо после приема сообщения ОТВЕТ НА ЗАПРОС 2 СЛУЖБЫ ШМСМ на этапе 305. Несмотря на то, что выше было описано, что КРС 101 обновляет контекст службы КРС, в случае, если служба X ШМСМ является новой, КРС 101 формирует новый контекст службы КРС для службы X ШМСМ. Сообщение ЗАПРОС 2 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС и идентификатор ПОб 104. То есть, если любая другая единица ПОб в текущий момент принимает службу X ШМСМ, и, таким образом, для рассматриваемой службы X ШМСМ контекст службы КРС уже существует, то информацию управления линией радиосвязи передают на ПОб 104, используя тот же самый идентификатор службы КРС, который задан в упомянутом контексте службы КРС. Если же ПОб 104 – это первая единица ПОб, которая запросила службу Х ШМСМ, то формируют новый контекст службы КРС с идентификатором службы КРС, соответствующим службе Х ШМСМ. КРС 101 может назначать идентификаторы службы КРС последовательно в соответствии со службами ШМСМ, либо используя заранее заданную функцию. Ситуации, в которых КРС 101 формирует контекст служб КРС, зависят от реализации системы.

На этапе 303 после приема сообщения ЗАПРОС 2 СЛУЖБЫ ШМСМ от КРС 101 УПОСПР 100 обновляет имеющийся контекст службы УПОСПР посредством добавления идентификатора ПОб 104 к информации о получателе и идентификатора КРС 101, к которому принадлежит ПОб 104, к информации о зоне обслуживания и передает в ЦШМС 110 сообщение ЗАПРОС 3 СЛУЖБЫ ШМСМ, тем самым запрашивая предоставление службы Х ШМСМ. Если служба X ШМСМ – новая, то УПОСПР 100 формирует новый контекст службы УПОСПР с соответствующим идентификатором службы УПОСПР, назначенным службе Х ШМСМ. Описанную процедуру можно выполнить после приема сообщения ОТВЕТ НА ЗАПРОС 3 СЛУЖБЫ ШМСМ от ЦШМС 110. Сообщение ЗАПРОС 3 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС. На этапе 304 ЦШМС 110 добавляет УПОСПР 100 в список устройств, предоставляющих службу Х ШМСМ, и передает в УПОСПР 100 сообщение ОТВЕТ НА ЗАПРОС 3 СЛУЖБЫ ШМСМ, тем самым уведомляя о нормальном приеме сообщения ЗАПРОС 3 СЛУЖБЫ ШМСМ. Сообщение ОТВЕТ НА ЗАПРОС 3 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС.

Далее на этапе 305 УПОСПР 100 передает на КРС 101 сообщение ОТВЕТ НА ЗАПРОС 2 СЛУЖБЫ ШМСМ, тем самым уведомляя о нормальном приеме сообщения ЗАПРОС 2 СЛУЖБЫ ШМСМ. Как утверждалось выше, если служба X ШМСМ – новая, то УПОСПР 100 может назначить службе X ШМСМ соответствующий идентификатор службы УПОСПР. На этапе 306 после приема сообщения ОТВЕТ НА ЗАПРОС 2 СЛУЖБЫ ШМСМ КРС 101 передает на ПОб 104 сообщение ОТВЕТ НА ЗАПРОС 1 СЛУЖБЫ ШМСМ, тем самым уведомляя о нормальном приеме сообщения ЗАПРОС 1 СЛУЖБЫ ШМСМ. Как утверждалось выше, если служба X ШМСМ – новая, то КРС 101 может назначить службе X ШМСМ соответствующий идентификатор службы КРС. Сообщение ОТВЕТ НА ЗАПРОС 1 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС, идентификатор службы УПОСПР и идентификатор службы КРС. ПОб 104 сохраняет идентификатор службы УПОСПР и идентификатор службы КРС, после чего переходит в режим ожидания.

На этапе 307 ЦШМС 110 передает в УПОСПР 100 сообщение УВЕДОМЛЕНИЕ 3 СЛУЖБЫ ШМСМ с целью уведомления о том, что служба X ШМСМ скоро стартует, и детектирования идентификаторов единиц ПОб, которые уже принимают или намереваются принимать службу X ШМСМ. Сообщение УВЕДОМЛЕНИЕ 3 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС, время начала работы, в которое стартует служба X ШМСМ, и информацию о КПУ. В передающей сети 111 УПОСПР 100 создает однонаправленный радиоканал, предназначенный для предоставления службы X ШМСМ, создает для службы X ШМСМ соединение через интерфейс между КРС и базовой сетью (lu-соединение), и обновляет контекст службы УПОСПР посредством информации о КПУ и lu-соединении. Затем на этапе 308 УПОСПР 100 передает на КРС 101 сообщение УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ для уведомления о том, что служба X ШМСМ скоро стартует, и детектирования списка единиц ПОб, которые уже принимают или намереваются принимать службу X ШМСМ. Сообщение УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС, идентификатор службы УПОСПР, время начала работы службы и информацию о КПУ. На этапе 309 после приема сообщения УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ КРС 101 проверяет идентификаторы единиц ПОб и их сотовых ячеек в контексте службы КРС и передает на ПОб 104 сообщение УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ, тем самым уведомляя о том, что служба X ШМСМ скоро стартует. Сообщение УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС, идентификатор службы КРС, время начала работы службы и информацию о КПУ.

На этапе 310 ПОб 104 определяет, корректно ли оно было уведомлено о приеме службы X ШМСМ, сохраняет принятую информацию о КПУ и предает на КРС 101 сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ, тем самым уведомляя о нормальном приеме сообщения УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ. Сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ содержит идентификатор службы КРС и идентификатор ПОб 104. На этапе 311 КРС 101 обновляет контекст службы КРС посредством идентификаторов ПОб 104 и Узла Б 102 и передает в УПОСПР 100 сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ, тем самым уведомляя о нормальном приеме сообщения УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ. Несмотря на то, что КРС 101 изображен принимающим сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 1 СЛУЖБЫ ШМСМ только от ПОб 104, он может принимать это сообщение от множества единиц ПОб. В этом случае КРС 101 обновляет контекст службы КРС посредством идентификаторов единиц ПОб и их сотовых ячеек.

Сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ содержит идентификатор службы ЦШМС и идентификатор ПОб 104. На этапе 312 после приема сообщения ОТВЕТ НА УВЕДОМЛЕНИЕ 2 СЛУЖБЫ ШМСМ УПОСПР 100 обновляет контекст службы УПОСПР посредством идентификатора ПОб и идентификатора КРС, заданных в принятом сообщении, и передает на КРС 101 сообщение ЗАПРОС НАЗНАЧЕНИЯ однонаправленного канала радиодоступа (ОКРД) с целью создания коммуникационного тракта (то есть однонаправленного радиоканала), предназначенного для передачи службы X ШМСМ. Сообщение ЗАПРОС НАЗНАЧЕНИЯ ОКРД содержит идентификатор службы ЦШМС и информацию о КПУ. КРС 101 проверяет идентификаторы сотовых ячеек и единиц ПОб в контексте службы КРС, подготавливается к созданию линий радиосвязи с сотовыми ячейками в соответствии с информацией о КПУ и выполняет широковещательную рассылку информации о линии радиосвязи на единицы ПОб, используя идентификатор службы КРС из контекста службы КРС. В общепринятой технологии информацию о линии радиосвязи передают на единицы ПОб на индивидуальной основе. Если ПОб 104 находится в состоянии Сота_прямой канал доступа (ПКнД), то КРС 101 выполняет широковещательную рассылку информации о линии радиосвязи по ПКнД. С другой стороны, если ПОб 104 находится в состоянии Сота_выделенный канал (ВКн), то КРС 101 передает информацию о линии радиосвязи на ПОб 104 обычным способом, либо запрашивает ПОб 104 выполнить переход в состояние Сота_ПКнД для передачи информации о линии радиосвязи по ПКнД. Затем ПОб 104 подготавливается к созданию однонаправленного радиоканала с КРС 101. На этапе 313 КРС 101 передает в Узел Б 102 сообщение ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ, тем самым запрашивая настройку линии радиосвязи. Сообщение ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ содержит информацию о коде формирования канала и коде скремблирования для линии радиосвязи. На этапе 314 после приема сообщения ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ Узел Б 102 создает линию радиосвязи, используя информацию о кодах формирования канала и скремблирования, и передает на КРС 101 сообщение ОТВЕТ НА ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ, тем самым уведомляя о выполнении настройки линии радиосвязи.

На этапе 315 КРС 101 передает на ПОб 104, находящееся в пределах Узла Б 102, сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ, тем самым запрашивая настройку однонаправленного радиоканала. Сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ содержит идентификатор службы КРС, время начала работы службы, а также информацию о кодах формирования канала и скремблирования. На этапе 316 ПОб 104 создает однонаправленный радиоканал ШМСМ в соответствии с вышеупомянутой информацией и передает на КРС 101 сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА, тем самым уведомляя о завершении настройки однонаправленного радиоканала ШМСМ. Сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА содержит идентификатор службы КРС и идентификатор ПОб. На этапе 317 после приема сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА КРС 101 обновляет контекст службы КРС посредством идентификатора ПОб 104, которое передало данное сообщение, и передает в УПОСПР 100 сообщение ОТВЕТ НА ЗАПРОС НАЗНАЧЕНИЯ ОКРД ШМСМ, тем самым уведомляя о завершении настройки коммуникационного тракта для службы X ШМСМ. Сообщение ОТВЕТ НА ЗАПРОС НАЗНАЧЕНИЯ ОКРД ШМСМ содержит идентификатор службы ЦШМС и идентификаторы единиц ПОб, которые передали сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА. На этапе 318 УПОСПР 100 обновляет контекст службы УПОСПР посредством идентификаторов ПОб, включенных в принятое сообщение, и передает в ЦШМС 110 сообщение ОТВЕТ НА УВЕДОМЛЕНИЕ 3 СЛУЖБЫ ШМСМ, содержащее адрес Интернет-протокола (IP-адрес), предназначенный для многоабонентской рассылки, тем самым уведомляя о завершении приготовления службы X ШМСМ. Затем на этапе 319 ЦШМС 110 предоставляет ПОб 104 потоки данных службы X ШМСМ.

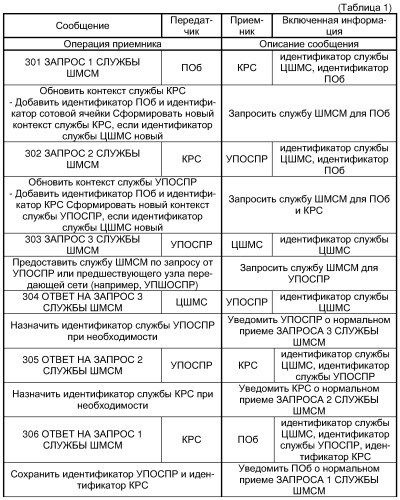

В нижеприведенных Таблице 1 и Таблице 2 перечислены сообщения и операции каждого из объектов, предназначенные для инициирования службы X ШМСМ. В целях простоты понимания, сообщения названы в соответствии с их обозначениями в таблицах, однако их названия можно изменить для соответствия потребностям системы.

Среди вышеперечисленных сообщений НАЗНАЧЕНИЕ ОКРД ШМСМ, ОТВЕТ НА НАЗНАЧЕНИЕ ОКРД ШМСМ, ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ, ОТВЕТ НА ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ ШМСМ, НАСТРОЙКА РАДИОКАНАЛА ШМСМ и НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА являются заново определенными сообщениями, либо представляют собой модификации сообщений ЗАПРОС НАЗНАЧЕНИЯ ОКРД, ОТВЕТ НА ЗАПРОС НАЗНАЧЕНИЯ ОКРД, ЗАПРОС НАСТРОЙКИ РАДИОСВЯЗИ, ОТВЕТ НА ЗАПРОС НАСТРОЙКИ ЛИНИИ РАДИОСВЯЗИ, НАСТРОЙКА РАДИОКАНАЛА и НАСТРОЙКА РАДИОКАНАЛА ЗАВЕРШЕНА, определенных в стандартах на УСМТ. Нет необходимости упоминать о том, что данные сообщения содержат информацию о службе ШМСМ.

В случае, если множество единиц ПОб намеревается принимать службу ШМСМ, требуемую для приема потоков данных службы ШМСМ информацию о конфигурации радиоканала, такую как коды формирования канала и скремблирования, передают на данные единицы ПОб посредством сообщения(ий) НАСТРОЙКА РАДИОКАНАЛА. Информацию о конфигурации радиоканала можно передать отдельным единицам ПОб в соответствии с общепринятым способом ("от точки к точке") посредством передачи сообщений НАСТРОЙКА РАДИОКАНАЛА в количестве, равном количеству единиц ПОб, либо можно выполнить ее широковещательную рассылку на рассматриваемые единицы ПОб в соответствии с настоящим изобретением ("от точки к множеству точек") посредством одного сообщения НАСТРОЙКА РАДИОКАНАЛА.

Далее со ссылкой на Фиг.4 и 5 приводится описание широковещательной рассылки информации о конфигурации радиоканала на множество единиц ПОб посредством одного сообщения управления.

Фиг.4 схематически иллюстрирует соответствующую одному из вариантов осуществления настоящего изобретения передачу информации о конфигурации радиоканала для службы ШМСМ.

В рассматриваемом случае предполагается, что ПОб1 421, ПОб2 422, ПОб3 423, ПОб4 431 и ПОб5 432 запросили первую службу ШМСМ; линии радиосвязи для данных единиц ПОб полностью настроены посредством выполнения этапов с 301 по 314 по Фиг.3; ПОб1 421, ПОб2 422, ПОб3 423 и ПОб4 431 обладают информацией о ПКнД и канале с произвольным доступом (КнПД); ПОб1 421, ПОб2 422, ПОб3 423, ПОб4 431 находятся в состоянии Сота_ПКнД, а ПОб5 432 находится в состоянии Сота_ВКн.

Согласно Фиг.4, КРС 410 выполняет широковещательную рассылку сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ на ПОб1 421, ПОб2 422, ПОб3 423 и ПОб4 431 по каналам ПКнД, созданным для Узлов Б 420 и 430, передавая при этом то же самое сообщение на ПОб5 431 по ВКн. В ответ на сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ ПОб1 421 - ПОб5 432 передают на КРС 410 сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ ЗАВЕРШЕНА. В формате ПКнД, приведенном на иллюстрации, идентификаторы единиц ПОб, которые должны принимать сообщение по ПКнД, заданы в идентификаторе 440 ПОб, так как ПКнД используется рассматриваемыми единицами ПОб совместно. При начальном доступе в систему каждой единице ПОб назначают 16 или 32-битовый идентификатор. Информацию управления, отличную от информации об идентификаторе ПОб, например информацию о мультиплексировании, задают в Прочей Информации 450 Управления, а информация, включаемая в сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ, имеется в Полезной Нагрузке 460.

В силу того, что ВКн выделен конкретной единице ПОб, передаваемое по ВКн сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ включает в себя Прочую Информацию 470 Управления и Полезную Нагрузку 480, не включая при этом идентификатор ПОб. Пунктирные линии, обозначающие зону радиопокрытия ПКнД, приближаются к границе сотовой ячейки, так как ПКнД передают вплоть до границы сотовой ячейки, в то время как сплошная линия, обозначающая передачу ВКн, ограничена ПОб5 432, так как ВКн достигает только ПОб5 432 посредством управления мощностью передачи.

Фиг.5 схематически иллюстрирует соответствующую другому варианту осуществления настоящего изобретения передачу информации о конфигурации радиоканала для службы ШМСМ.

В рассматриваемом случае предполагается, что ПОб1 521, ПОб2 522, ПОб3 523, ПОб4 531 и ПОб5 532 запросили первую службу ШМСМ; линии радиосвязи для данных единиц ПОб полностью настроены посредством выполнения этапов с 301 по 314 по Фиг.3; ПОб1 521, ПОб2 522, ПОб3 523 и ПОб4 531 обладают информацией о ПКнД и КнПД; ПОб1 521, ПОб2 522, ПОб3 523 и ПОб4 531 находятся в состоянии Сота_ПКнД, а ПОб5 532 находится в состоянии Сота_ВКн.

Согласно Фиг.5, КРС 510 выполняет широковещательную рассылку сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ на находящиеся в пределах одной сотовой ячейки ПОб1 521, ПОб2 522, ПОб3 523 по ПКнД, формат которого приведен на иллюстрации. В силу того, что ПКнД используется совместно упомянутыми единицами ПОб, с целью идентификации службы ШМСМ, информация о которой содержится в сообщении НАСТРОЙКА РАДИОКАНАЛА ШМСМ, вместо идентификаторов единиц ПОб в идентификаторе 540 КРС задают идентификатор службы КРС. Передача идентификатора службы КРС предотвращает нежелательное расходование радиоресурсов, которое может иметь место в случае, когда сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ передают каждой единице ПОб по отдельности. Если ПОб, которое намеревается принимать службу ШМСМ, находится в состоянии Сота_ВКн, то КРС 510 может запросить данное ПОб выполнить переход в состояние Сота_ПКнД и принять информацию о конфигурации радиоканала для службы ШМСМ по ПКнД. Идентификатор службы КРС последовательно назначают в соответствии с типом службы ШМСМ, либо посредством заранее заданной функции. КРС 510 задает идентификатор 540 службы КРС в соответствии с ЗАПРОСОМ 1 СЛУЖБЫ ШМСМ и выполняет его широковещательную рассылку на рассматриваемые единицы ПОб посредством ОТВЕТА НА ЗАПРОС 1 СЛУЖБЫ ШМСМ. Прочая Информация 550 Управления предоставляет информацию управления, отличную от идентификатора службы КРС, а Полезная Нагрузка 560 содержит информацию, специфическую для сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ. В силу того, что ПОб4 531 также находится в состоянии Сота_ПКнД, КРС 510 передает на ПОб4 531 сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ по соответствующему ПКнД. КРС 510 передает на ПОб5 532 сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ по ВКн, так как ПОб5 532 находится в состоянии Сота_ВКн.

В силу того, что ВКн выделен конкретной единице ПОб, передаваемое по ВКн сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ включает в себя Прочую Информацию 570 Управления и Полезную Нагрузку 580, которая предоставляет специфическую для данного сообщения информацию, не включая при этом идентификатор службы КРС. Пунктирные линии, обозначающие зону радиопокрытия ПКнД, приближаются к границе сотовой ячейки, так как ПКнД передают вплоть до границы сотовой ячейки, в то время как сплошная линия, обозначающая передачу ВКн, ограничена ПОб5 532, так как ВКн достигает только ПОб5 532 посредством управления мощностью передачи.

Фиг.6 представляет собой соответствующую настоящему изобретению блок-схему ПОб, предназначенного для приема сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ.

Согласно Фиг.6, после приема высокочастотного (ВЧ) сигнала от антенны 600 приемник 610 детектирует код формирования канала для ВЧ сигнала под управлением вышестоящих уровней, например, уровней с 640-1 по 640-n управления радиоресурсами (УРР). Затем приемник 610 выполняет сужение спектра ВЧ сигнала посредством кода формирования канала, после сегментирования и проверки с помощью избыточного циклического кода (ЦИК) выполняет его обработку в качестве сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ и выдает сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ на детектор 620 идентификатора ПОб или непосредственно на демультиплексор 630. Если ПОб находится в состоянии Сота_ПКнД, то уровень 640-1 УРР предписывает приемнику 610 принять сигнал ПКнД, а если ПОб находится в состоянии Сота_ВКн, то он предписывает приемнику 610 принять сигнал ВКн. А именно, в состоянии Сота_ПКнД приемник 610 передает на детектор 620 идентификатора ПОб обработанное сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ, чтобы принять решение о том, предназначалось ли это сообщение ПКнД данному ПОб. С другой стороны, в состоянии Сота_ВКн приемник 610 передает обработанное сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ непосредственно на демультиплексор 630, так как ВКн выделен данному ПОб.

В соответствии с изображенным на Фиг.4 первым вариантом осуществления детектор 620 идентификатора ПОб, которому известен идентификатор рассматриваемого ПОб, сравнивает идентификаторы ПОб, включенные в идентификатор 440 ПОб из состава сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ, с идентификатором данного ПОб. Только в случае, если имеются идентичные идентификаторы ПОб, детектор 620 идентификатора ПОб выдает сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ на демультиплексор 630.

В соответствии с изображенным на Фиг.5 вторым вариантом осуществления детектор 620 идентификатора ПОб, которому известен идентификатор службы КРС, идентифицирующий запрошенную службу ШМСМ, сравнивает этот идентификатор службы КРС с идентификатором 540 службы КРС из состава сообщения НАСТРОЙКА РАДИОКАНАЛА ШМСМ. Только в случае их идентичности детектор 620 идентификатора ПОб выдает сообщение НАСТРОЙКА РАДИОКАНАЛА ШМСМ на демультиплексор 630. То есть, используя идентификатор ПОб или идентификатор службы КРС, детектор 620 идентификатора ПОб решает, предназначено ли
