Реферат

Изобретение относится к области радиотехники, в частности к способам приема многолучевого сигнала в системах связи с кодовым разделением каналов и может использоваться в приемных устройствах базовой и мобильной (абонентской) станций.

В системах связи с подвижными объектами каналы распространения сигнала между приемником и передатчиком данных являются многолучевыми и нестационарными. Временные задержки компонент многолучевого сигнала находятся в некоторой временной области неопределенности (области многолучевости). Эффективность систем связи во многом определяется способностью алгоритмов поиска, временной синхронизации и обработки данных обеспечить в многолучевых нестационарных каналах необходимое качество принимаемой информации.

Кодовое разделение каналов в системах связи осуществляется, например, с использованием кодовых расширяющих псевдослучайных последовательностей (ПСП) и может использоваться в приемных устройствах базовой и мобильной (абонентской) станций.

Интервал задержки между любыми двумя лучами в области многолучевости удобно измерять в чипах ПСП.

Чип ПСП - это длительность одного элементарного временного интервала псевдослучайной последовательности.

В системах связи с кодовым разделением каналов в условиях многолучевости для улучшения качества связи используют многолучевые (RAKE) приемники, в которых производят взвешенное суммирование выходных сигналов совокупности однолучевых приемников, настроенных на сигналы обнаруженных лучей.

Известен способ многолучевого приема, приведенный в патенте ЕР 1041725 A2 "RAKE receiver", H 04 B 1/707, October, 04, 2000.

Описанный в патенте способ заключается в следующем. Периодически производят поиск временных положений (задержек) сигналов лучей базовых станций, получая первоначальные оценки временных положений сигналов лучей. На каждом периоде поиска оценивают мощность максимальных лучей базовых станций и выбирают для сеанса связи базовую станцию с наибольшим по мощности лучом. Производят оценку временных задержек сигналов обнаруженных лучей выбранной базовой станции. В однолучевых приемниках для всех сигналов лучей выбранной базовой станции получают мягкие решения об информационных символах и объединяют эти мягкие решения путем их взвешенного суммирования.

Предложенный в данном патенте подход позволяет эффективно обеспечить прием и улучшить качество принимаемой информации за счет периодического анализа области многолучевости и использования для сеанса связи той базовой станции, сигнал которой имеет набольшую энергию.

Известен способ многолучевого приема, приведенный в патенте ЕР 0877493 A2 "Synchronization in a multipath spread spectrum communication receiver", H 04 B 1/707, November, 11, 1998.

Описанный в патенте способ заключается в следующем. Осуществляют прием многолучевого сигнала на две разнесенные в пространстве антенны. В области многолучевости в несколько этапов производят предварительный поиск сигналов лучей, отстоящих друг от друга на чип и более. На каждом этапе выделяют компоненту, которая имеет наибольший корреляционный отклик. Интервал анализа для каждой временной задержки при поиске сигналов лучей выбирают в зависимости от времени корреляции, которое оценивают по среднему периоду фединга. Для обнаруженных сигналов лучей, отстоящих друг от друга на чип и более, производят слежение за временной задержкой, получают мягкие решения об информационных символах и объединяют эти мягкие решения путем взвешенного суммирования.

Предложенный в данном патенте подход позволяет эффективно обеспечить прием информации, во-первых, за счет пространственного разнесения, во-вторых, за счет использования для обработки некоррелированных компонент многолучевого сигнала, разнесенных по времени на чип и более и, в-третьих, за счет использования адаптивного интервала анализа при поиске сигналов лучей.

Известен способ многолучевого приема, приведенный в патенте США № 5490165 "Demodulation Element Assignment in a System Capable of Receiving Multiple Signals", H 04 B 1/69, Feb.6, 1996.

Описанный способ заключается в следующем. Производят предварительный поиск временных положений (задержек) сигналов лучей, получая первоначальные оценки временных положений сигналов лучей. Для каждого обнаруженного луча выполняют процедуру слежения за временной задержкой сигнала и получают уточненную оценку временной задержки. В однолучевых приемниках для обнаруженных сигналов лучей с уточненной оценкой временной задержки получают мягкие решения об информационных символах и объединяют эти мягкие решения путем их взвешенного суммирования.

Известен способ приема многолучевого сигнала, приведенный в патенте РФ № 2168274.

Описанный способ заключается в следующем. Периодически производят предварительный поиск временных положений (задержек) сигналов лучей на интервале многолучевости, получая первоначальные оценки временных положений сигналов лучей.

Для каждого последующего периода поиска формируют область многолучевости, как интервал временных задержек относительно временного положения обнаруженного при начальном поиске сигнала с максимальным уровнем. Границы области многолучевости определяется характеристиками канала связи.

Для каждого сигнала луча производят оценку его временной задержки. Для сигналов лучей получают мягкие решения об информационных символах и объединяют их путем взвешенного суммирования.

Предложенный в данном патенте подход позволяет эффективно обеспечить прием информации в многолучевом сигнале путем адаптации к изменяющимся условиям распространения в канале связи, за счет периодического определения области многолучевости, периодического поиска и использования на каждом периоде обновленных лучей.

Недостатком предложенных подходов обработки сигнала в упомянутых патентах является то, что при проведении процедуры поиска сигналов лучей не учитывается влияние компонент многолучевого сигнала друг на друга. В результате этого возрастает вероятность ошибочного обнаружения сигналов лучей. Кроме того, не осуществляется оптимизация числа сигналов лучей, которые используют для получения мягких решений об информационных символах, что приводит к завышенным требованиям к аппаратурной реализации без увеличения качества выделяемой информации.

Наиболее близким к предлагаемому решению является способ приема многолучевых сигналов и устройство для его реализации, описанные в патенте РФ №2120180.

Описанный способ приема многолучевых сигналов прототипа заключается в следующем:

Определяют временную область многолучевости.

Периодически определяют число и временные задержки компонент многолучевого сигнала, для чего производят следующие операции:

- Проводят поиск сигнала в области многолучевости и определяют оценку поиска числа и временных задержек компонент многолучевого сигнала.

- Формируют обновленное число и временные задержки компонент многолучевого сигнала, для чего:

- формируют совокупность компонент, состоящую из компонент многолучевого сигнала предыдущего периода и максимальной по мощности компоненты поиска;

- из сформированной совокупности компонент исключают минимальную по мощности компоненту. Обновленные временные задержки компонент многолучевого сигнала равны временным задержкам компонент совокупности.

- Находят временные задержки компонент многолучевого сигнала текущего периода, уточняя обновленные временные задержки компонент многолучевого сигнала.

Формируют мягкие решения об информационных символах, используя найденные временные задержки компонент многолучевого сигнала.

Укрупненная структурная схема устройства для реализации способа прототипа приведена на фиг.2. Подробная структурная схема прототипа приведена на фиг.1.

На фиг.1 используются следующие обозначения:

1-1 - 1-L - приемники данных,

2-1 - 2-L - умножители,

3 - схема определения весовых коэффициентов,

4 - сумматор,

5 - решающая схема,

6-1 - 6-М - приемники кластера,

7-1 - 7-М - умножители,

8 - схема обнаружения и анализа кластера лучей,

9 - приемник поиска,

10 - коммутатор,

11 - блок управления.

На фиг.2 обозначено:

11 - блок управления,

12 - блок поиска,

13 - многоканальный приемник данных,

14 - схема объединения мягких решений,

15 - блок формирования мягких решений.

Укрупненная структурная схема устройства прототипа содержит блок поиска 12, который включает приемник поиска 9 и схему обнаружения и анализа кластера лучей 8, многоканальный приемник данных 13, содержащий L приемников данных 1-1 - 1-L и М - приемников кластера лучей 6-1 - 6-М и коммутатор 10, блок управления 11, и схему объединения мягких решений 14, в которую входят умножители 2-1 - 2-L, умножители 7-1 - 7-М, схема определения весовых коэффициентов 3, сумматор 4 и решающая схема 5.

При этом первый и второй входы блока поиска 12 и многоканального приемника данных 13 объединены и являются сигнальными входами устройства. Выход блока поиска 12, который является выходом оценки поиска числа и временных задержек компонент многолучевого сигнала, соединен с первым входом блока управления 11.

Первые выходы многоканального приемника данных 13, которые являются выходами корреляционных откликов символов совокупности компонент многолучевого сигнала предыдущего периода, соединены со вторыми входами блока управления 11.

Первый выход блока управления 11, который является управляющим выходом, соединен с третьим входом блока поиска 12.

Вторые выходы блока управления 11, которые являются выходами обновленного числа и временных задержек компонент многолучевого сигнала, соединены с третьими входами многоканального приемника данных 13.

Второй выход многоканального приемника данных 13, который является выходом корреляционных откликов символов компонент многолучевого сигнала с уточненными обновленными временными задержками, соединен со входом схемы объединения мягких решений 14. Многоканальный приемник данных 13 и схемы объединения мягких решений 14 объединены в блок формирования мягких решений 15, выход которого является выходом мягких решений устройства.

Устройство-прототип приема многолучевых сигналов, представленное на фиг.2, работает следующим образом.

Входной комплексный многолучевой сигнал, содержащий синфазную и квадратурную составляющие (СС и КВС), поступает на входы блока поиска 12 и на входы многоканального приемника данных 13, при этом каждый приемник данных обрабатывает сигнал отдельного луча. Сигналы с первого выхода многоканального приемника данных 13, представляющие собой корреляционные отклики символов компонент многолучевого сигнала с уточненными обновленными временными задержками, поступают на второй вход блока управления 11. Сигналы со второго выхода многоканального приемника данных 13, представляющие собой корреляционные отклики символов компонент многолучевого сигнала с уточненными обновленными временными задержками, поступают на вход схемы объединения мягких решений 14.

В схеме объединения мягких решений 14 корреляционные отклики компонент многолучевого сигнала с уточненными обновленными временными задержками многоканального приемника данных 13 умножаются на сформированные весовые коэффициенты таким образом, что большему по мощности сигналу соответствует больший коэффициент. Затем взвешенные выходные сигналы схем умножения суммируются, в результате чего формируется мягкое решение о принятом информационном сигнале.

Блок поиска 12 по управляющим сигналам с первого выхода блока 11 периодически анализирует область многолучевости, при этом на каждом периоде определяет число и временные задержки компонент многолучевого сигнала.

Максимальная по мощности компонента поиска поступает на вход блока управления 11, где сравнивается с минимальной по мощности компонентой многолучевого сигнала предыдущего периода, поступившей с многоканального приемника данных 13.

Если максимальная по мощности компонента поиска больше минимальной по мощности компоненты многолучевого сигнала предыдущего периода, то формируют совокупность компонент, состоящую из компонент многолучевого сигнала предыдущего периода и максимальной по мощности компоненты поиска. При этом из сформированной совокупности компонент исключают минимальную по мощности компоненту предыдущего периода. Таким образом формируется совокупность компонент многолучевого сигнала текущего периода с обновленными временными задержками, которые далее уточняются системой слежения за задержкой в многоканальном приемнике данных 13.

Способ поиска многолучевого сигнала прототипа по патенту РФ №2120180 заключается в следующем:

- Формируют комплексные корреляционные отклики пилот сигнала, определяя корреляцию входного сигнала с опорным сигналом, сдвинутым на дискрет времени поиска в пределах области многолучевости.

- Определяют значения решающей функции для заданных дискретных временных задержек области многолучевости, суммируя квадраты синфазной и квадратурной частей соответствующих комплексных корреляционных откликов пилот сигнала.

- Сравнивают значения сформированной решающей функции с заданным порогом h.

- Формируют оценки поиска временных задержек компонент многолучевого сигнала по превышению порога h.

Дискрет времени поиска выбирают, например, равным половине чипа ПСП.

Порог h выбирают пропорционально мощности шума.

Для реализации способа поиска в прототипе используется блок поиска 12, который включает приемник поиска 9 и схему обнаружения и анализа кластера лучей 8. Структурная схема блока поиска 12 представлена на фиг.3, где обозначено:

16-1 - 16-K - квадратурные корреляторы,

17 - генератор псевдослучайной последовательности (ПСП),

18 - схема формирования порога,

19 - схема управления,

20 - мультиплексор.

Блок поиска 12 содержит К квадратурных корреляторов 16-1 - 16-К, первые и вторые входы которых объединены с первым и вторым входами схемы формирования порога 18 и являются сигнальными входами устройства. Третий вход каждого квадратурного коррелятора 16-1 - 16-K является входом сигнала ПСП и соединен с соответствующим ему выходом генератора ПСП 17.

Четвертый вход каждого квадратурного коррелятора 16-1 - 16-K, который является входом управляющего сигнала, соединен с соответствующим ему первым выходом схемы управления 19. Второй выход схемы управления 19, который является выходом временных сдвигов генератора ПСП 17, соединен со входом генератора ПСП 17. Выход каждого квадратурного коррелятора 16-1 - 16-K, который является выходом значений решающих функций для заданных временных задержек области многолучевости, соединен с соответствующим входом мультиплексора 20.

Выход мультиплексора 20, который является выходом значений решающих функций из области многолучевости, соединен с третьим входом схемы обнаружения и анализа кластера лучей 8. Одновременно выход мультиплексора 20 и выходы схемы обнаружения и анализа кластера лучей 8 соединены со входом блока управления 11.

Выход схемы формирования порога 18, который является выходом значения порога h, соединен со вторым входом схемы обнаружения и анализа кластера лучей 8.

Вход схемы управления 19 и первый вход схемы обнаружения и анализа кластера лучей 8, которые являются входами управляющих сигналов, соединены с первым выходом блока управления 11.

Блок поиска 12 работает следующим образом.

Входной сигнал поступает на первый и второй входы К параллельных квадратурных корреляторов 16-1 – 16-K и на первый и второй входы схемы формирования порога 18. На третий вход квадратурных корреляторов 16-1 - 16-АK поступает опорный сигнал с генератора ПСП 17. Для смежных квадратурных корреляторов этот сигнал сдвинут на дискрет времени поиска, равный, например, половине чипа ПСП. Временные сдвиги (задержки) опорных сигналов генератора ПСП 17 задает сигнал временных сдвигов генератора ПСП схемы управления 19. В каждом квадратурном корреляторе 16-1 - 16-К входной пилот сигнал перемножается на опорный сигнал. Результаты перемножения накапливают, формируя синфазную и квадратурную составляющие комплексных корреляционных откликов сигнала. Квадраты синфазной и квадратурной частей соответствующих комплексных корреляционных откликов суммируют, в результате чего формируют значения решающей функции для заданных дискретных временных задержек области многолучевости. Значения сформированной решающей функции через мультиплексор 20 поступают на третий вход схемы обнаружения и анализа кластера лучей 8 и на вход блока управления 11.

Схема управления 19 по сигналу с выхода блока управления 11 осуществляет временной сдвиг генератора псевдослучайной последовательности 17 и обнуляет сумматоры квадратурных корреляторов 16-1 - 16-K.

По входному сигналу схема формирования порога 18 формирует порог h, который выбирают, например, пропорционально мощности шума. Значение порога h поступает на второй вход схемы обнаружения и анализа кластера лучей 8.

В схеме 8 значения решающих функций сравниваются с порогом h. При превышении порога h принимают решение о наличии сигнала для заданных дискретных временных задержек области многолучевости, и формируют оценки поиска временных задержек компонент многолучевого сигнала. Сформированные оценки поступают на блок управления 11.

Способ формирования мягких решений при приеме многолучевого сигнала прототипа по патенту РФ № 2120180 заключается в следующем:

- Формируют последовательность корреляционных откликов информационных символов для каждой уточненной компоненты многолучевого сигнала.

- Осуществляют взвешенное суммирование корреляционных откликов информационных символов всех уточненных компонент многолучевого сигнала, получая объединенные мягкие решения об информационных символах.

Корреляционные отклики информационных символов для каждой отобранной компоненты многолучевого сигнала формируют, например, определяя корреляцию входного сигнала с известной ПСП на интервалах длительности символов.

Веса при суммировании корреляционных откликов информационных символов уточенных компонент многолучевого сигнала выбирают таким образом, что большему по мощности сигналу соответствует больший весовой коэффициент.

Структурная схема устройства для реализации способа-прототипа формирования мягких решений приведена на фиг.4.

В состав блока формирования мягких решений 15 входят многоканальный приемник данных 13 и схема объединения мягких решений 14.

При этом первый и второй входы многоканального приемника данных 13 являются сигнальными входами устройства. Первые выходы и третьи входы многоканального приемника данных 13 соединены с блоком управления 11. Второй выход многоканального приемника данных 13, который является выходом последовательности корреляционных откликов символов уточненных компонент многолучевого сигнала, соединен с входами схемы объединения мягких решений 14, выход которой является выходом объединенных мягких решений устройства.

Блок 15 работает следующим образом:

В многоканальном приемнике данных 13 формируют последовательность корреляционных откликов информационных символов каждой уточненной компоненты многолучевого сигнала. Для этого начальные оценки временных задержек компонент уточняют с помощью системы слежения за временной задержкой. Далее: определяют корреляцию входного сигнала с известной ПСП, соответствующей уточненной временной задержке компоненты многолучевого сигнала. Сформированные корреляционные отклики уточненных компонент информационных символов многолучевого сигнала поступают на схему объединения мягких решений 14, где осуществляют их взвешенное суммирование, получая объединенные мягкие решения об информационных символах, которые поступают на выход устройства.

Веса при суммировании корреляционных откликов информационных символов уточенных компонент многолучевого сигнала выбираю таким образом, что большему по мощности сигналу соответствует больший весовой коэффициент.

Данный способ приема многолучевого сигнала имеет следующие недостатки.

Согласно описанию прототипа на каждом периоде приемник поиска последовательно просматривает область многолучевости. При этом в области многолучевости оценку поиска числа и временных задержек компонент многолучевого сигнала проводят без учета влияния боковых выбросов корреляционных откликов компонент многолучевого сигнала друг на друга.

В результате процедуры обновления осуществляется замена одной наиболее слабой компоненты совокупности предыдущего периода максимальной по мощности компонентой совокупности текущего периода. Это приводит к некоторому энергетическому выигрышу. Однако возможны случаи, когда несколько вновь обнаруженных компонент совокупности текущего периода превосходят по мощности компоненты совокупности предыдущего периода. Поэтому такой подход при обработке входного многолучевого сигнала приводит к энергетическим потерям, т.к. часть более мощных компонент совокупности многолучевого сигнала текущего периода не используется. Кроме того, максимальная компонента совокупности текущего периода может иметь временное положение (задержку), близкое к временному положению компонент совокупности предыдущего периода. Это приводит к нерациональному использованию однолучевых приемников. В итоге все выделенные каналы многоканального приемника данных могут быть настроены на одну и ту же наиболее мощную компоненту совокупности многолучевого сигнала.

Кроме того, не осуществляется оптимизация числа сигналов лучей, которые используют для получения мягких решений об информационных символах, что приводит к завышенным требованиям к аппаратурной реализации без увеличения качества выделяемой информации.

Задача, которую решает предлагаемое изобретение - повышение помехоустойчивости и увеличение емкости системы связи при приеме многолучевого сигнала за счет эффективной периодической процедуры обновления компонент многолучевого сигнала при получении оценки поиска компонент, учета влияния компонент многолучевого сигнала друг на друга при проведении процедуры поиска, оптимизации числа компонент, которые используются для получения мягких решений об информационных символах.

Для решения этой задачи в способ приема многолучевого сигнала, заключающийся в том, что при приеме периодически определяют число и временные задержки компонент многолучевого сигнала, для чего:

- определяют временную область многолучевости,

- проводят поиск сигнала в области многолучевости и определяют оценку поиска числа и временных задержек компонент многолучевого сигнала,

- формируют обновленные число и временные задержки компонент многолучевого сигнала,

- находят временные задержки компонент многолучевого сигнала текущего периода, постоянно уточняя обновленные временные задержки компонент многолучевого сигнала,

- используя эти временные задержки, формируют мягкие решения об информационных символах,

дополнительно вводят следующие операции:

- формируют обновленные числа и временные задержки компонент многолучевого сигнала из компонент многолучевого сигнала предыдущего периода и тех компонент поиска, временные задержки которых отличаются от временных задержек каждой из компонент многолучевого сигнала предыдущего периода более, чем на заданную величину Th, причем

- если количество компонент сформированной совокупности не превышает заданное число L, то обновленное число компонент равно количеству компонент сформированной совокупности, а обновленные временные задержки компонент многолучевого сигнала равны временным задержкам компонент совокупности,

- если количество компонент сформированной совокупности больше заданного числа L, то оценивают мощность компонент совокупности и выбирают L наиболее мощных компонент, временные задержки которых являются обновленными временными задержками компонент многолучевого сигнала, в этом случае обновленное число компонент равно L.

Временную область многолучевости определяют как временную область задержек, начало которой на величину t1 меньше минимальной временной задержки компонент многолучевого сигнала предыдущего периода, а конец - на t2 больше максимальной временной задержки компонент многолучевого сигнала предыдущего периода.

Величину Th выбирают, например, равной половине чипа ПСП.

Величину L выбирают, например, равной максимальному количеству многолучевых компонент, используемых для демодуляции данных.

Мощность компонент многолучевого сигнала можно оценивать по решающей функции поиска.

Для решения этой же задачи в способе приема многолучевого сигнала использован способ поиска многолучевого сигнала, заключающийся в том, что

- формируют комплексные корреляционные отклики пилот сигнала, определяя корреляцию входного сигнала с опорным сигналом, соответствующим заданным дискретным временным задержкам области многолучевости,

- определяют значения решающей функции для заданных дискретных временных задержек области многолучевости, суммируя квадраты синфазной и квадратурной частей соответствующих комплексных корреляционных откликов пилот сигнала,

- сравнивают значения сформированной решающей функции с заданным порогом h,

дополнительно введены следующие операции:

- формируют совокупность значений решающей функции, превысивших порог, и совокупность соответствующих им временных задержек (позиций),

- поэтапно формируют оценки поиска временных задержек компонент многолучевого сигнала, при этом на каждом этапе получают оценку одной компоненты, для чего:

- определяют элемент с максимальным значением из совокупности значений решающей функции текущего этапа, при этом совокупностью значений решающей функции первого этапа является сформированная совокупность значений решающей функции,

- сравнивают максимальное значение решающей функции текущего этапа с порогом h,

- в случае непревышения порога формирование оценки поиска временных задержек компонент многолучевого сигнала прекращают,

- в случае превышения порога:

временную задержку, соответствующую элементу с максимальным значением решающей функции текущего этапа, считают оценкой поиска временной задержки компоненты многолучевого сигнала,

производят коррекцию элементов совокупности значений решающей функции текущего этапа,

формируют совокупность значений решающей функции последующего этапа, исключая из скорректированной совокупности значений решающей функции текущего этапа элемент с максимальным значением.

Порог h выбирают, например, пропорциональным мощности шума.

Коррекцию элементов совокупности значений решающей функции текущего этапа производят, например, путем вычитания корректирующей величины из элементов совокупности, временные задержки которых отличаются от временной задержки максимального элемента не более чем на заданный временной порог η.

Корректирующую величину выбирают, например, пропорциональной максимальному элементу и обратно пропорциональной модулю разности временных задержек максимального и корректируемого элемента совокупности значений решающей функции текущего этапа.

Для приема многолучевого сигнала предлагается использовать способ формирования мягких решений, заключающийся в том, что

- формируют последовательность корреляционных откликов информационных символов для каждой компоненты многолучевого сигнала,

- осуществляют взвешенное суммирование корреляционных откликов информационных символов всех компонент многолучевого сигнала, получая объединенные мягкие решения об информационных символах,

дополнительно введены следующие операции:

до формирования последовательности корреляционных откликов информационных символов

- осуществляют отбор компонент многолучевого сигнала, для чего:

- производят оценку мощности компонент многолучевого сигнала,

- выполняют ранжирование компонент многолучевого сигнала по убыванию их мощности,

- последовательно для всех ранжированных компонент многолучевого сигнала, кроме первой,

формируют отношение мощности компоненты к сумме мощностей всех предыдущих ранжированных компонент,

сравнивают сформированное отношение с заданным порогом ν,

в случае превышения порога компоненту отбирают для формирования мягких решений,

в случае непревышения порога процедуру отбора компонент завершают,

- формирование последовательности корреляционных откликов информационных символов и их взвешенное суммирование осуществляют для отобранных компонент многолучевого сигнала.

Порог ν может быть выбран, например, по допустимым энергетическим потерям из-за ограничения используемых при демодуляции компонент.

Корреляционные отклики информационных символов для каждой отобранной компоненты многолучевого сигнала формируют, например, определяя корреляцию входного сигнала с известной ПСП на интервале длительности символов.

Весовые коэффициенты при суммировании корреляционных откликов информационных символов отобранных компонент многолучевого сигнала выбирают как комплексно сопряженные оценки комплексной огибающей информационных символов компонент многолучевого сигнала.

Для повышения помехоустойчивости и увеличения емкости системы связи при приеме многолучевого сигнала с использованием периодической процедуры обновления компонент многолучевого сигнала предлагается устройство приема многолучевого сигнала, содержащее блок поиска, блок управления, блок формирования мягких решений, причем первые и вторые входы блока поиска и блока формирования мягких решений объединены и являются входами синфазной и квадратурной составляющих входного многолучевого сигнала, третий вход блока поиска соединен с первым выходом блока управления, который является управляющим выходом, вторые выходы блока управления, которые являются выходами временных задержек обновленных компонент многолучевого сигнала текущего периода, соединены с третьими входами блока формирования мягких решений, первый выход блока формирования мягких решений является выходом мягких решений об информационных символах и выходом устройства, в которое согласно изобретению дополнительно введен блок обновления компонент сигнала, причем выход блока поиска, который является выходом оценок временных задержек и значений решающей функции поиска компонент многолучевого сигнала, соединен с первым входом блока обновления компонент сигнала, и четвертым входом блока формирования мягких решений, выход блока обновления компонент сигнала, который является выходом временных задержек обновленных компонент многолучевого сигнала соединен со входом блока управления, второй выход блока формирования мягких решений является выходом корреляционных откликов пилот символов и временных задержек компонент многолучевого сигнала предыдущего периода и соединен со вторым входом блока обновления компонент сигнала.

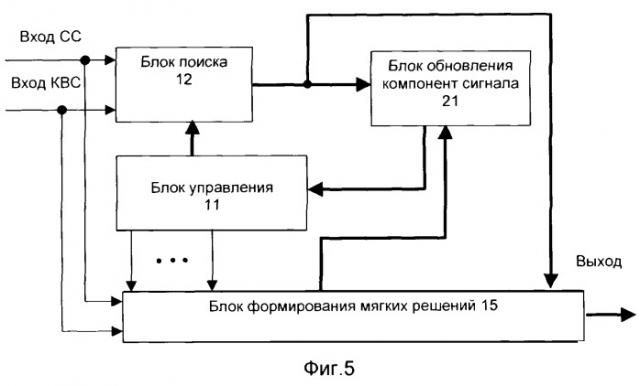

В устройстве приема многолучевого сигнала предлагается использовать блок поиска многолучевого сигнала, содержащий К квадратурных корреляторов, схему формирования порога, генератор псевдослучайной последовательности, схему управления, мультиплексор, причем первые и вторые входы корреляторов объединены с первым и вторым входами схемы формирования порога и являются входами синфазной и квадратурной составляющих входного многолучевого сигнала, третий вход каждого квадратурного коррелятора является входом сигнала псевдослучайной последовательности и соединен с соответствующим ему выходом генератора псевдослучайной последовательности, четвертый вход каждого квадратурного коррелятора, который является входом управляющего сигнала, соединен с соответствующим ему первым выходом схемы управления, второй выход схемы управления, который является выходом временных сдвигов генератора псевдослучайной последовательности, соединен со входом генератора псевдослучайной последовательности, выход каждого квадратурного коррелятора, который является выходом значений решающей функции для заданных временных задержек области многолучевости, соединен с соответствующим входом мультиплексора, вход схемы управления является входом управляющих сигналов, в который согласно изобретению введены схема обнаружения лучей, первый, второй и третий ключ, первый и второй компаратор, логический узел, счетчик, узел управления, схема ИЛИ, узел определения максимального элемента, первый и второй вычитатель, формирователь модуля, регистр, элемент памяти исходной совокупности решающих функций, элемент памяти исходной совокупности временных задержек, регистр памяти решающих функций поиска, регистр памяти оценки поиска временных задержек, формирователь сигнала коррекции, причем выход мультиплексора, который является выходом значений решающей функции области многолучевости, соединен с первым входом схемы обнаружения лучей, второй выход схемы управления, который является выходом временных сдвигов генератора псевдослучайной последовательности, соединен со вторым входом схемы обнаружения лучей, выход схемы формирования порога, который является выходом значения порога, соединен с третьим входом схемы обнаружения лучей и первым входом первого компаратора, первый выход схемы обнаружения лучей, который является выходом временных задержек, соединен со вторым входом элемента памяти исходной совокупности временных задержек, второй выход схемы обнаружения лучей, который является выходом значений решающих функций, превысивших порог, соединен со вторым входом элемента памяти исходной совокупности решающих функций, третий выход схемы обнаружения лучей, который является выходом сигнала, равного числу обнаруженных компонент, превысивших порог, соединен с первым входом узла управления, четвертый выход схемы обнаружения лучей, который является выходом сигнала индикации превышения порога для заданной дискретной временной задержки, соединен со вторым входом узла управления, первый выход узла управления, который является выходом сигнала записи, соединен с первым входом элемента памяти исходной совокупности решающих функций и с первым входом элемента памяти исходной совокупности временных задержек, выход элемента памяти исходной совокупности решающих функций, который является выходом решающей функции текущего этапа, соединен с первым входом узла определения максимального элемента, с первым входом второго вычитателя, с первыми входами первого и второго ключей, второй вход узла определения максимального элемента является входом управления и соединен с пятым выходом узла управления, выход узла определения максимального элемента, который является выходом адреса выбранного максимального элемента, соединен с пятым входом узла управления, второй выход узла управления, который является выходом сигнала индикации наличия максимума, соединен со вторым входом первого ключа и первым входом логического узла, выход первого ключа соединен со вторым входом первого компаратора, выход первого компаратора, который является выходом превышения порога, соединен со вторым входом логического узла, первым входом счетчика, со вторыми управляемыми входами второго и третьего ключей, с первым входом регистра, третий выход узла управления, который является выходом числа обнаруженных компонент текущего периода поиска, соединен со вторым входом счетчика, выход счетчика соединен с первым входом схемы ИЛИ, второй вход которой соединен с выходом логического узла, выход схемы ИЛИ, который является выходом индикатора окончания процедуры поиска, соединен с третьим входом узла управления, четвертый выход узла управления, который является выходом управляющего сигнала формирования оценки поиска, соединен с первым входом регистра памяти решающих функций поиска, первым входом регистра памяти оценки поиска временных задержек и с третьим входом формирователя сигнала коррекции, второй вход регистра памяти решающих функций поиска и первый вход формирователя сигнала коррекции объединены и соединены с выходом второго ключа, который является выходом максимального значения решающей функции текущего
