Способ проведения трансакций, компьютеризованный способ защиты сетевого сервера, трансакционная система, сервер электронного бумажника, компьютеризованный способ выполнения онлайновых покупок (варианты) и компьютеризованный способ контроля доступа

Способ проведения трансакций, компьютеризованный способ защиты сетевого сервера, трансакционная система, сервер электронного бумажника, компьютеризованный способ выполнения онлайновых покупок (варианты) и компьютеризованный способ контроля доступа

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Данное изобретение в основном относится к способам и устройствам для проведения сетевых трансакций. В частности, данное изобретение относится к системам для авторизации и ведения бизнеса в сетях, таких как Интернет.

Уровень техники

За последние годы многие потребители осознали удобство и практичность приобретения товаров и услуг электронным способом. Доступно много способов осуществления электронной покупки (обычно называемых "е-коммерцией"), таких как телепрограммы "магазин на диване", звонок в ответ на телевизионную рекламу и им подобные. Но в последнее время прямые покупки по Интернет стали особенно популярны.

Начиная Интернет-трансакцию, покупатель обычно находит товары и/или услуги, просматривая онлайновые объявления, например такие как HTML-страницы, через браузер (средство навигации и просмотра) Всемирной Паутины (WWW). Платеж обычно осуществляется с помощью номера платежной карточки, который передается по безопасному каналу, такому как соединение с помощью слоя защищенных сокетов (SSL - Secure Sockets Layer), устанавливаемому между покупателем и продавцом. Номер платежной карточки - это обычно шестнадцатизначный номер кредитной карточки. Номера кредитных карточек обычно соответствуют стандартному формату, когда имеется четыре числа, разделяемые пробелами "0000 0000 0000 0000". Первые пять - семь цифр зарезервированы для целей обработки и идентифицируют банк-эмитент, тип карточки и т.д. Последняя, шестнадцатая, цифра используется как контрольная сумма этого шестнадцатиразрядного числа. Средние восемь - десять цифр используются для однозначной идентификации заказчика. Продавец затем обрабатывает номер платежной карточки, например, получая прямую авторизацию от эмитента карточки, после чего продавец совершает трансакцию (деловые операции, коммерческие сделки и т.п.). Стандарт SSL описан в документе "SSL протокол версии 3.0", от 18 ноября 1996 г., доступном в Интернет по адресу http://home.netscape.com/eng/ssl3/draft302.txt, ссылка на который приводится здесь для справок.

Хотя в Интернет ежедневно совершаются миллионы трансакций, обычная SSL трансакция часто обнаруживает некоторые уже выявленные недостатки. Несмотря на то что протокол SSL обычно обеспечивает безопасное соединение типа "от точки к точке" и оно не дает недобросовестным третьим лицам подслушивать и выманивать или добывать другими способами номера чужих карточек, этот протокол не дает полной уверенности в том, что номер платежной карточки сам по себе правильный или что личность, предоставившая данный номер, имеет на это законное право. Из-за большой вероятности подделки при проведении трансакций через сеть Интернет (Интернет-трансакции) большинство эмитентов платежных карточек взимают за Интернет-трансакции типа "(сама) карточка отсутствует" повышенные комиссионные. Иначе говоря, из-за повышенного риска трансакции типа "карточка отсутствует" облагаются почти всеми эмитентами карточек повышенными комиссионными для авторизации, чем если бы в руках продавца оказалась сама карточка.

Для того чтобы повысить безопасность, сниженную как следствие передачи номера платежной карточки по небезопасным сетям, многие предлагали использовать смарт-карточки (чип-карточки). Смарт-карточка обычно имеет встроенный микропроцессор и память для хранения данных прямо в карточке. Эти данные могут быть, например, криптографическим ключом или электронным бумажником (кошельком), в котором записано количество имеющейся валюты. Предлагалось множество очень искусных схем, но они обычно имели один бросающийся в глаза недостаток, тот, что они все нестандартные. Другими словами, продавцы для обслуживания смарт-карточек в своих web-магазинах обычно должны были бы приобретать дополнительное, заказное программное обеспечение. Более того, и по сей день стоимость администрирования смарт-карточек, включающая запись и поддержку криптографической информации, чрезмерна.

Предполагалось, что стандарт Безопасных Электронных Трансакций (SET - Secure Electronic Transaction) улучшит ситуацию с безопасностью Интернет-трансакций посредством различных криптографических технологий. И хотя стандарт SET действительно улучшал безопасность по сравнению с трансакциями по стандарту SSL, сложность администрирования, включающая работу со множеством открытых и закрытых ключей, что требовалось для проведения трансакции, ограничила широкое применение SET. Стандарт SET также требовал приобретения продавцами, желающими работать по SET, специального программного обеспечения.

Существующая технология цифрового электронного бумажника, такая как цифровой электронный бумажник, предоставляемый, например, фирмой GlobeSet Inc. (1250 Capital of Texas Highway South, Building One, Suite 300, Austin, TX, 78746 (США)), дает возможность покупателям использовать разные изделия для карточных трансакций (такие как кредитные, платежные, дебитовые, смарт-карточки, номера расчетных счетов и им подобные) для того, чтобы платить за товары и онлайновые услуги (т.е. в режиме реального масштаба времени). В основном цифровой электронный бумажник - это инструмент, с помощью которого запоминается персональная информация (имя, адрес, номер платежной карточки, номер кредитной карточки и т.д.) для того, чтобы осуществлять электронную коммерцию или другое сетевое взаимодействие. Персональная информация может запоминаться на основном сервере или на стороне заказчика/пользователя (персональном компьютере или смарт-карточке) или сразу на и основном и пользовательском серверах. Основной сервер электронного бумажника состоит из web-сервера и сервера базы данных, который централизованно хранит персональную информацию о покупателе и информацию о кредитной карточке, его покупательских преференциях и профиле его онлайновых покупок (совершаемых в реальном масштабе времени).

Цифровой электронный бумажник главным образом осуществляет такие функции, как обслуживание однократного ввода логина и пароля, автозаполнения форм списка покупаемых товаров, одно- или двухкликовую покупку, персонализацию web-сайтов, отслеживание онлайнового заказа и доставки, подробный электронный чек, а также специальные предложения и акции, основанные на предыдущих покупках и выборе данного покупателя. Чаще всего используемая однокликовая покупка и активирует электронный бумажник, и подтверждает факт покупки сразу. Двухкликовая покупка сначала активирует электронный бумажник, затем вторым кликом подтверждается покупка.

Практически покупатель щелкает по ссылке на электронный бумажник и устанавливается SSL сессия с сервером электронного бумажника. Исполняется некий плагин браузера и покупатель таким образом дает свой логин-пароль или смарт-карточку для авторизации и получает доступ к содержимому электронного бумажника. При осуществлении покупки в онлайновом магазине соответствующая информация передается от сервера электронного бумажника web-серверу продавца.

Таким образом, понятно, что нужна новая система проведения электронных трансакций. Эта система должна улучшить ситуацию с безопасностью, одновременно не доставляя больших хлопот покупателям и продавцам. Кроме того, такая система должна хорошо интегрироваться с разными существующими системами электронных бумажников и другими услугами от различных поставщиков.

Сущность изобретения

В представленных примерах реализации данного изобретения пользователю предоставляют средство идентификации, такое как смарт-карточка, которое может быть использовано при проведении электронных трансакций. Это средство идентификации содержит цифровой сертификат и соответствующим образом авторизуется сетевым сервером, который осуществляет полностью или частично запрошенную пользователем трансакцию. Здесь пользователем является покупатель (заказчик), который инициирует трансакцию покупки, а сервер является сервером электронного бумажника, который в свою очередь взаимодействует с сервером безопасности для того, чтобы и придать новое качество надежности и приватности этой трансакции.

Электронные трансакции, такие как трансакции электронных покупок, осуществляются как получение на сервере запроса на трансакцию от пользователя, выдача отклика пользователю, получение от пользователя соответствующего ответа именно на этот отклик, обработка ответа для проверки инструмента трансакции, получение соответствующих удостоверений, включающих хотя бы один ключ для электронной трансакции, передача пользователю хотя бы части этих удостоверений, получение повторного запроса от пользователя, который включает в себя часть удостоверений, проверка действительности этих полученных частей удостоверений ключом для обеспечения доступа к трансакционной службе.

Кроме описанного способа проведения трансакций в данном изобретении предлагается компьютеризованный способ защиты сетевого сервера от его возможного использования в качестве базы для атак на сетевого клиента, в котором сначала осуществляют получение сетевым сервером запроса на соединение от сетевого клиента и сканирование части сетевого сервера на наличие спецсимволов, ассоциированных с протоколом, затем осуществляют проверку на отсутствие спецсимволов в любом ответе сетевого сервера сетевому клиенту и направляют ответ от сетевого сервера сетевому клиенту. Защита сетевого сервера от атак может осуществляться посредством ограничения доступа к сетевому серверу только доступом к той части сервера сети, которая по крайней мере обслуживает выбранный протокол, а также ограничивая возможность сканирования этой части сервера сети на спецсимволы выбранного протокола. Спецсимволы могут быть удалены или заменены обычными символами для целей уменьшения риска, связанного с особенностями выбранного протокола. Упомянутый протокол предпочтительно включает в себя элементы, написанные на языке JavaScript. Предпочтительно, чтобы сканируемые символы запоминались в системном журнале (лог файле) для целей создания журнала безопасности (лога безопасности). Лог безопасности может регулярно просматриваться для определения потенциально ненадежных спецсимволов. Некоторые запросы могут быть отклонены. Такая защита сетевого сервера может осуществляться во время трансакции электронной покупки, осуществляемой посредством электронного бумажника.

Данное изобретение также включает в себя инструмент проведения трансакции, такой как электронный бумажник, используемый для трансакций покупок и имеющий активатор и панель инструментов. Лучше, если такая панель инструментов будет иметь кнопку для загрузки пользователем небольшого активатора, и будет использовать элементы управления операционной системы, например системную панель. Такой инструмент проведения трансакции также включает в себя компоненту автозаполнения форм и компоненту автозапоминания для автозаполнения форм информацией, ранее введенной пользователем.

В изобретении также представлена трансакционная система для обеспечения проведения финансовых трансакций по запросу пользователя, работающего на пользовательском компьютере, подключенном к сети передачи данных. Система содержит авторизатор трансакции и сервер безопасности, сконфигурированный с возможностью проверки наличия средства идентификации в распоряжении пользователя и предоставления цифрового удостоверения упомянутому пользовательскому компьютеру в случае успешной проверки, причем авторизатор трансакции сконфигурирован с возможностью авторизации запроса пользователя на трансакцию на основе по крайней мере части упомянутых цифровых удостоверений, полученных пользовательским компьютером посредством сети передачи данных.

В предпочтительных вариантах выполнения система может содержать инструментальный сервер трансакции или сервер электронного бумажника, связанный с пользовательским компьютером посредством упомянутой сети передачи данных. Причем упомянутый сервер электронного бумажника может быть сконфигурирован с возможностью получения запроса на трансакцию от упомянутого пользовательского компьютера, связи с компьютерной системой продавца и передачи информации об упомянутом пользователе упомянутой компьютерной системе продавца. При этом компьютер пользователя содержит инструмент проведения трансакции, являющийся клиентом электронного бумажника, и считывающее устройство, сконфигурированное с возможностью передачи информации между инструментом проведения трансакции и средством идентификации.

Средством идентификации может являться смарт-карточка. Предпочтительно, если сервер безопасности и авторизатор трансакции имеют между собой соединение передачи данных, изолированное от сети передачи данных, и инструмент проведения трансакции и сервер безопасности имеют между собой соединение передачи данных, изолированное от упомянутой сети передачи данных.

Средство идентификации может содержать цифровой сертификат однозначной идентификации пользователя данного средства идентификации. В частности, система содержит персональный идентификатор пользователя упомянутого средства идентификации для открытия ему доступа к цифровому сертификату.

Система также может включать в себя эмитент средства идентификации, а трансакция является трансакцией типа "карточка присутствует", установленной эмитентом средства идентификации.

В изобретении также предлагается сервер электронного бумажника для обеспечения проведения трансакций через цифровую сеть, который содержит интерфейс цифровой сети и приложение электронного бумажника, имеющее связь с базой данных, причем сервер электронного бумажника сконфигурирован с возможностью получения запроса на трансакцию от клиента электронного бумажника, обработки удостоверения от упомянутого клиента электронного бумажника для идентификации пользователя клиента электронного бумажника, выборки информации о пользователе из базы данных после идентификации упомянутого пользователя и совершения упомянутой трансакции от имени упомянутого пользователя с использованием упомянутой информации о пользователе.

В предпочтительных вариантах осуществления удостоверение содержит набор произвольных данных с цифровой подписью средства идентификации, находящегося в распоряжении упомянутого пользователя. При этом клиент электронного бумажника снабжен упомянутым набором произвольных данных посредством сервера безопасности.

Сервер может содержать формы продавца, заполненные информацией об упомянутом пользователе при совершении упомянутой трансакции от имени пользователя.

В изобретении далее предлагается компьютеризованный способ выполнения онлайновых покупок, в котором осуществляют авторизацию посредством сервера безопасности, получают удостоверения от упомянутого сервера безопасности, затем идентифицируют адрес продавца, откуда совершается покупка, передают упомянутые удостоверения на сервер электронного бумажника для авторизации упомянутого пользователя на сервере электронного бумажника, а после успешной авторизации на сервере электронного бумажника переадресовывают сообщения с упомянутым адресом продавца на упомянутый сервер электронного бумажника и направляют информацию об упомянутом пользователе от сервера электронного бумажника на адрес продавца, после чего получают информацию о результатах упомянутой покупки.

В другом варианте компьютеризованного способа выполнения онлайновых покупок осуществляют получение на сервер запроса от пользователя на трансакцию, который включает в себя адрес продавца и удостоверение, затем осуществляют проверку упомянутого удостоверения для идентификации пользователя, а по результатам упомянутой проверки осуществляют выборку пользовательской информации из базы данных, после чего заполняют онлайновые формы в соответствии с адресом продавца и выдают упомянутому пользователю информацию о результатах покупки.

В предпочтительных вариантах осуществления изобретения сервер безопасности объединяют с сервером. Цифровую подпись выполняют посредством смарт-карточки.

Кроме того, в изобретении предлагается компьютеризованный способ контроля доступа к службе, в котором сначала получают от пользователя запрос на вход, проверяют наличие у пользователя средства идентификации, после получения успешного результата проверки выдают удостоверение упомянутому пользователю, затем получают от пользователя запрос на трансакцию, который включает в себя по крайней мере часть упомянутого удостоверения, и осуществляют обработку упомянутой части удостоверения для обеспечения доступа к упомянутой службе.

В предпочтительных вариантах осуществления изобретения упомянутую проверку осуществляют посредством запроса-ответа, которые содержат произвольные данные из средства идентификации, в частности цифровую подпись упомянутых произвольных данных. Упомянутая служба может быть представлена службой финансовой трансакции.

Перечень фигур чертежей и иных материалов

Вышеупомянутые и другие достоинства настоящего изобретения подробно раскрыты ниже в описании примеров его реализации с прилагаемыми чертежами, на которых одноименные элементы на соответствующих модулях имеют одинаковые цифровые обозначения.

Фиг.1-3 - схемы разных примеров реализации трансакционной системы.

Фиг.4 - блок-схема примера системы обслуживания покупателя.

Фиг.5 - блок-схема примера системы безопасности.

Фиг.6 - блок-схема примера электронного бумажника.

Фиг.7-10 - виды примеров экранных форм системы электронного бумажника, сформированные в соответствии с настоящим изобретением.

Фиг.11 - блок-схема алгоритма примера процесса обработки, выполняемого типовым приложением-активатором.

Фиг.12 - карта последовательности сообщений, применяемых во время процесса входа в систему.

Фиг.13 - карта последовательности сообщений, применяемых во время процесса покупки.

Фиг.14 - карта последовательности сообщений, иллюстрирующая потенциальную возможность возникновения проблем с безопасностью, присущую многим языкам написания скриптов.

Фиг.15 - карта последовательности сообщений нормального хода обмена данными без возникновения проблем с безопасностью, упомянутых в Фиг.14, и

Фиг.16 - блок-схема алгоритма примера процесса уменьшения объема ненужного исполняемого кода.

Сведения, подтверждающие возможность осуществления изобретения

Настоящее изобретение описано ниже как совокупность функциональных блоков и различных ступеней обработки. Благодаря этому такие функциональные блоки могут быть реализованы с помощью любого оборудования и/или программного обеспечения, сконфигурированного для выполнения указанных функций. Например, в настоящем изобретении могут быть задействованы различные компоненты на интегральных схемах (ИС), такие как логические элементы, хэш-таблицы, а также им подобные, и они могут выполнять различные функции под управлением одного или нескольких микропроцессоров или других устройств управления. Аналогично элементы программного обеспечения для целей настоящего изобретения могут быть реализованы на любом языке программирования или скриптов, таких как С, C++, JAVA, COBOL, Ассемблер, PERL и им подобным, с различными алгоритмами, реализуемыми на любых комбинациях структур данных, объектов, процессов, подпрограмм или других программных элементов.

Более того, необходимо отметить, что в настоящем изобретении могут быть задействованы любые технологии общего применения для передачи данных, запросов, обработки данных, управление взаимодействием и им подобных. И еще, данное изобретение может быть использовано для обнаружения и компенсации брешей в безопасности, возникающих при использовании языков написания скриптов, таких как JavaScript, VBScript и им подобных.

Необходимо отметить, что приведенная и описанная здесь конкретная форма реализации изобретения дана с целью наилучшего раскрытия данного изобретения и ни коим образом не ограничивает объем его притязаний. Действительно, для краткости мы не можем дать в деталях сведения о традиционных способах обмена данными, разработке приложений и других функциональных аспектов составляющих его систем (и также составных частей используемых операционных компонентов). Более того, линии соединений, показанные на прилагаемых фигурах, представляют собой типичные функциональные взаимосвязи и/или физическую стыковку между различными элементами. Необходимо отметить, что в реальной системе электронных трансакций может присутствовать множество временных или дополнительных взаимосвязей или физических соединений.

Для целей упрощения описания примера реализации данное изобретение часто описывается как система электронной коммерции для применения в Интернет. Однако необходимо отметить, что можно дать множество применений настоящему изобретению. Например, эта система может быть использована для авторизации пользователей компьютерной системы, или для активации системы защиты паролем, или для любых других целей. Точно так же данное изобретение может использоваться совместно с любым типом персонального компьютера, сетевого компьютера, рабочей станции, ми ни компьютера, мэйнфрейма, и им подобным, под любой версией любой операционной системы, такой как Windows, Windows NT, Windows2000, Windows 98, Windows 95, MacOs, OS/2, BeOS, Linux, Unix и им подобным. Более того, хотя данное изобретение часто описывается здесь, как реализуемое на базе коммуникационного протокола TCP/IP, необходимо понимать, что данное изобретение так же могло бы быть реализовано и с использованием IPX, Appletalk, IP-6, NetBIOS, OSI или любого количества существующих или разработанных в будущем протоколов.

Далее, в качестве покупателя и продавца могут выступать конкретные люди, а также объекты, предприятия, в то время как под банком можно понимать любых эмитентов карточек, таких как компании-эмитенты карточек, компании-спонсоры карточек, или эмитенты, действующие по договору с финансовыми организациями. Платежная сеть может включать в себя уже существующие сети, которые на данный момент обслуживают трансакции по кредитным карточкам, дебетовым карточкам или финансовым/банковским карточкам других типов. Такая платежная сеть является закрытой сетью, что подразумевает, что она защищена от утечек информации, например, как в сети Америкэн Экспресс (American Express^®), сети Визанет (VisaNet^®) или Верифоун (Veriphone^®).

Вдобавок, на некоторых фазах трансакции могут подключаться другие участники, такие как посреднические организации, однако эти участники на схемах не показываются. Для осуществления трансакции каждый ее участник оборудуется персональным компьютером. У покупателя есть персональный компьютер, у продавца есть компьютер или сервер, и банк имеет компьютер типа мэйнфрейма; однако любой из компьютеров может быть миниЭВМ, сервером на базе персонального компьютера, сетью компьютеров, лаптопов (дорожный компьютер), ноутбуков, карманных компьютеров, сеттопов или им подобных.

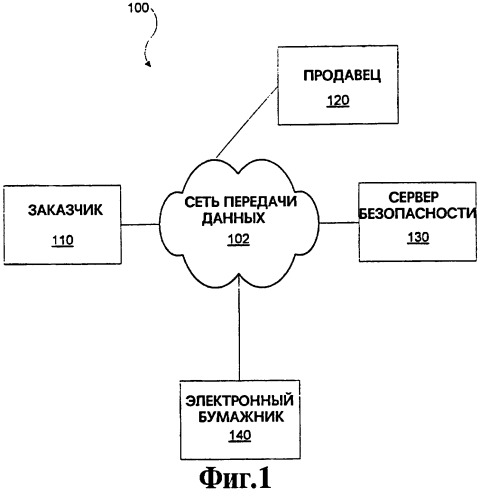

Теперь обратимся к фиг.1, трансакционная система 100 (для проведения трансакций) включает в себя по крайней мере один пользовательский компьютер 110, авторизатор трансакции, в частности компьютер (продавца) 120 авторизации трансакции, сервер 130 безопасности и дополнительный сервер 140 обслуживания трансакции. В некоторых реализациях изобретения, подробно здесь описанных, трансакционная система 100 используется для электронной коммерции, чтобы осуществлять трансакции покупки. Конкретнее, пользовательский компьютер 110 есть компьютер покупателя или заказчика (пользователя), компьютер 120 авторизации трансакции есть компьютер продавца, и сервер 140 обслуживания трансакции есть сервер электронного бумажника. Нужно отметить, что хотя трансакционная система, описанная здесь является системой электронной коммерции, настоящее изобретение равным образом может быть пригодно и для различных других трансакционных систем.

Некоторые компьютерные системы и серверы связаны между собой соответствующей цифровой сетью 102 передачи данных, которая может быть такой сетью, как Интернет, или другой общедоступной сетью. Эти сети могут включать АТС, интранет предприятий или учебных заведений и им подобные. В некоторых реализациях изобретения, одна из которых показана на Фиг.2, компьютер продавца имеет электронную связь с сервером безопасности с

помощью отдельного соединения передачи данных, изолированного от сети 102. Точно так же в некоторых реализациях имеется канал 150, соединяющий сервер электронного бумажника 140 с сервером 130 безопасности, который идет отдельно от сети 102. В качестве каналов 150 и 152 могут использоваться такие каналы, как телефон, цифровая сеть связи с комплексными услугами (ISDN), выделенный канал по Т1 или другие каналы передачи данных, такие как радиоканал и им подобные. Необходимо отметить, что канал 150 и канал 152 могут быть идентичными каналами, или в некоторых реализациях изобретения один может коренным образом отличаться от другого.

Некоторые варианты реализации изобретения, как показанные на Фиг.3, также включают сервер 160 приложений (прикладных программ). В некоторых реализациях база данных (не показана) и/или профиль-сервер (не показан) могут взаимодействовать с сервером 160 приложений и/или сервером электронного бумажника 140. Сервер 160 приложений может использоваться для равномерного распределения вычислительной нагрузки. Распределение нагрузки между электронным бумажником 140 и сервером 160 приложений может повысить эффективность и/или безопасность. Например, сервер 160 приложений может выполнять некоторые функции, выполняемые сервером электронного бумажника 140, такой как доступ к базе данных. Поскольку сервер 160 приложений не связан напрямую с сетью передачи данных 102, выполнение доступа к базе данных с сервера 160 приложений, а не с электронного бумажника 140 может повысить безопасность.

Необходимо отметить, что на хотя Фиг.1-3 проиллюстрированы некоторые примеры реализации изобретения, также возможно создание и других вариантов реализаций. Например, изобретение может включать канал 150 и не включать канал 152 и наоборот. Более того, компоненты (такие как покупатель (заказчик) 110, продавец 120, сервер 130 безопасности, сервер электронного бумажника 140 и сервер 160 приложений) могут быть и индивидуальными компьютерами, и рабочими группами сетей или компьютеров, целенаправленно взаимодействующими так, чтобы выполнить функции, описанные здесь. Функциональный вклад отдельной компоненты может быть распределен между одним или несколькими компьютерами так, чтобы реализовывалась описанная функциональность. Например, сервер электронного бумажника фактически может быть совокупностью web-серверов, серверов приложений и других типов серверов.

Для проведения трансакции покупатель 110 соответствующим образом устанавливает соединение посредством сети 102 с продавцом 120. Когда покупка уже должна быть совершена, покупатель обращается к серверу электронного бумажника 140. Покупатель затем перенаправляется серверу 130 безопасности для того, чтобы провести проверку того факта, что покупатель действительно является собственником смарт-карточки. Смарт-карточка может иметь цифровой сертификат, который однозначно идентифицирует карточку, например, создавая цифровое удостоверение в контексте текущей трансакции, как это описано ниже. В некоторых реализациях изобретения части цифрового удостоверения возвращаются покупателю 110, а другие части передаются на сервер электронного бумажника 140 посредством канала 150 безопасного соединения. Покупатель 110 может затем использовать цифровые удостоверения для того, чтобы авторизоваться на сервере электронного бумажника 140, который в свою очередь уже может совершить электронную трансакцию согласно полномочиям, полученным от покупателя 110. Сервер электронного бумажника 140 может включать функции для заполнения форм, заданных компьютером продавца 120. Когда продавец 120 получает идентификатор средства безопасной покупки от покупателя 110 или от сервера электронного бумажника 140, авторизация карточки может проводиться по каналу 152 так же, как и обычная авторизация платежной карточки. Согласно описанному выше передача данных может проводиться с использованием различных протоколов, например SSL или VPN и им подобных. Ввиду того что смарт-карточка содержит в себе идентификационную информацию, которая однозначна для конкретной карточки и которую считывают и передают по сетям только электронным способом, трансакция покупки с использованием смарт-карточек является более безопасной, чем трансакция с использованием обычной платежной или кредитной карточки. Для трансакций с таким уровнем безопасности могут быть установлены более низкие комиссионные, и они могут обрабатываться как трансакции типа "карточка присутствует". Кроме того, если такая трансакция является трансакцией типа "карточка присутствует", то ответственность по риску подделки можно переложить с продавца на эмитента карточки.

Обратимся к Фиг.4, на которой типовой компьютер покупателя 110 (который также может называться компьютером заказчика или пользователя) представляет собой любую компьютерную систему, которая способна начать электронную трансакцию по сети 102. В некоторых реализациях изобретения компьютер покупателя 110 является персональным компьютером под управлением любой операционной системы 212, такой как любая версия операционной системы Windows от компании Microsoft, г. Редмонд Штат Вашингтон, США, или любой версии операционной системы MacOS от компании Apple, г. Купертино, штат Калифорния, США.

Компьютер покупателя 110 соответственно имеет программное и/или аппаратное обеспечение для обработки средства идентификации, в частности смарт-карточки 202, через интерфейс web-браузера 216 под управлением операционной системы 212. Web-браузер 216 - это программа, совместимая с компьютером 110, с помощью которой он общается по сети, как, например, программа Netscape Communicator от компании Netscape, г. Маунтин-Вью, Калифорния, США, или Internet Explorer от компании Microsoft, г. Редмонд Штат Вашингтон, США, или браузер AOL от компании America Online из г. Дьюллз, штат Вирджиния, США. В некоторых реализациях на компьютер покупателя 110 установлен инструмент проведения трансакции, например клиент 214 электронного бумажника, который является какой-либо компьютерной программой, способной взаимодействовать с сервером электронного бумажника. Типовым клиентом электронного бумажника является программа Microsoft Wallet или программа Globeset Wallet от компании Globeset, г. Остин, штат Техас, США, впрочем может использоваться любая программа.

Клиент 214 электронного бумажника и браузер 216 могут взаимодействовать с смарт-карточкой 202 посредством передачи данных считывающему устройству (терминалу) для обработки смарт-карточек под управлением операционной системы 212. Считывающим устройством 204 для обработки смарт-карточек является любое устройство считывания карточек, способное передавать информацию между клиентом 214 электронного бумажника и смарт-карточкой 202. В некоторых реализациях в качестве такого считывающего устройства использовался считыватель модели GCR410 от компании Gemplus, г. Редвуд-Сити, штат Калифорния, США, совместимый со стандартом ISO-7816, или любое другое подходящее считывающее устройство.

В качестве смарт-карточки 202 может использоваться любая, с помощью которой можно осуществлять электронные трансакции, например, любая смарт-карточка, выполненная в соответствии со следующими стандартами ISO, упомянутыми здесь как справочный материал:

ISO/IEC 7816-1:1998 Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 1: Физические характеристики.

ISO/IEC 7816-2:1999 Информационные технологии - Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 2: Размеры и расположение контактных площадок.

ISO/IEC 7816-3:1997 Информационные технологии - Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 3: Электронные сигналы и протоколы передачи данных.

ISO/IEC 7816-4:1995 Информационные технологии - Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 4: Система команд для межотраслевой передачи данных.

ISO/IEC 7816-5:1994 Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 5: Система присвоения номеров и процедура регистрации идентификаторов запросов.

ISO/IEC 7816-5:1996 Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 6: Элементы данных для межотраслевого обмена; и

ISO/IEC 7816-5:1994 Идентификационные карточки - Карточки на микросхемах с контактными площадками - Часть 7: Команды для межотраслевого обмена данными языка структурированных запросов данных из платежных карточек (SCQL).

Типовая смарт-карточка 202 - смарт-карточка, выполненная в соответствии со спецификацией ISO 7816, такой может быть и карточка на микросхеме SLE66, производимой компанией Infineon, г. Мюнхен, Германия. Микросхема SLE66 имеет встроенную память (такую, как память 16К, однако может использоваться и память большего или меньшего объема) и процессор под управлением операционной системы, например Multos (такой, как Multos v.4). Для некоторых реализаций изобретения под смарт-карточкой 202 также понимается и апплет (прикладные программы на языке "Джава" (JAVA)) для выполнения функций запоминания и обработки цифровых сертификатов и других криптографических функций. Для ознакомления с основами криптографии см. "Прикладная криптография: протоколы, алгоритмы и исходники на С", автор Брюс Шнайдер, издательство John Wiley & Sons (второе издание 1996 г.), ссылка на эту книгу дается здесь в качестве справочного материала. Например JAVA апплет Х.509 может включаться в состав смарт-карточки для обработки сертификатов Х.509, которые в нее будут записываться. И хотя в реализациях изобретения, описанных здесь, упоминаются смарт-карточки, необходимо отметить, что могут использоваться и другие средства идентификации, например, мобильный телефон системы глобальных телекоммуникаций GSM может заменять смарт-карточки в некоторых реализациях данного изобретения.

Теперь обратимся к Фиг.5. Сервер 130 безопасности соответствующим образом реализует взаимодействие с сетью 102, а модуль 304 безопасности и сервер 306 авторизации взаимодействуют с базой данных 310. Интерфейс 302 сети есть любая программа, которая может осуществлять взаимодействие с сетью 102, например, такая, как web-сервер. В некоторых реализациях интерфейс 302 сети может базироваться на программе Netscape Enterprise Server от корпорации Netscape, г. Маунтин-Вью, штат Калифорния, США. Интерфейс 302 сети получает электронные сообщения от сети 102 и направляет их соответствующим образом модулю 304 безопасности или серверу 306 авторизации.

Модуль 304 безопасности и сервер 306 авторизации могут быть разделены брандмауэром 308 (аппаратно-программные средства межсетевой защиты), который управляет данными, передаваемыми между сервером 130 безопасности и покупателем 110 или сервером электронного бумажника 140. Брандмауэр 308 может представлять собой любое устройство или программу управления (например, роутер управления доступом), способные ограничивать поток данных между внешней и внутренней сетью (не показаны). В некоторых реализациях изобретения модуль 304 безопасности соответствующим образом располагается вне брандмауэра для того, чтобы управлять передачей данных между сервером 130 безопасности и покупателем 110 или сервером электронного бумажника 140. Сервер 306 авторизации охраняет ценную конфиденциальную информацию, такую как база данных 310, которая может содержать перекрестные ссылки сертификатов Х.509, хранимых в различных смарт-карточках 202, обслуживающих всю систему 100, позволяя поддерживать ее и в сети Интернет при хорошем уровне безопасности. Нужно понимать, что функции модуля 304 безопасности и сервера 306 авторизации могут быть соответствующим образом объединены или разделены в рамках настоящего изобретения.

Теперь обратимся к Фиг.6. Приведенный в качестве примера сервер 140 электронного бумажника включает в себя сетевой интерфейс 402, дополнительный сервер 404 апплетов и приложение 406 электронного бумажника. Сетевой интерфейс 402 является любой программой, позволяющей осуществлять сетевое взаимодействие в сети 102, такой как web-сервер. В
