Реферат



ф 9$5Д6;.

Класс 75 а, 21

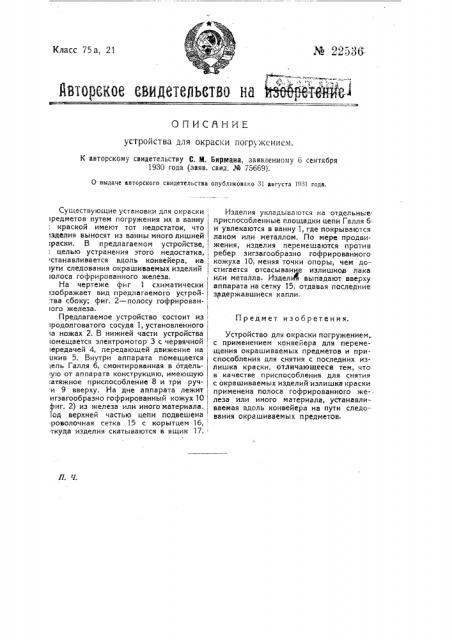

ОПИСННИЕ устройства для окраски г1огружением.

К авторскому свидетельству С, М. Бирмаиа, заявленному 6 сентября

1930 года (заяв. свид. М 75бб9).

О выдаче авторского свидетельства опубликовано 31 августа 1931 года.

Предмет изобретения.

Существующие установки для окраски редметов путем погружения их в ванну краской имеют тот недостаток, что зделия выносят из ванны много лишней

:раски. В предлагаемом устройстве, целью устранения этого недостатка, станавливается вдоль конвейера, на ути следования окрашиваемых изделий олоса гофрированного железа.

На чертеже фиг 1 схиматически зображает вид предлагаемого устрой:тва сбоку; фиг. 2 — полосу гофрирован ого железа.

Предлагаемое устройство состоит из родолговатого сосуда 1, установленного а ножах 2. В нижней части устройства юмещается электромотор 3 с червячной ередачей 4, передающей движение на шкив 5. Внутри аппарата помещается

1епь Галля б, смонтированная в бтдель ую от аппарата конструкцию, имеющую атяжное приспособление 8 и три ручи 9 вверху. На дне аппарата лежит игзагообразно гофрированный кожух 10 фиг. 2) из железа или иного материала.

1од верхней частью цепи подвешена роволочная сетка 15 с корытцем 16, ткуда изделия скатываются в ящик 17.

Изделия укладываются на отдельные приспособленные площадки цепи Галля б. и увлекаются в ванну 1, где покрываются лаком или металлом. По мере продвижения, изделия перемешаются против ребер зигзагообразно гофрированного

1 кожуха 10, меняя точки опоры, чем до-стигается отсасыван е излишков лака

) ! иги металла. Издел выпадают вверху аппарата на сетку !5, отдавая последние задержавшиеся капли. !!

Устройство для окраски погружением„ с применением конвейера для перемещения окрашиваемых предметов и приспособления для снятия с последних излишка краски, отличающееся тем, чтов качестве приспособления для снятия с окрашиваемых изделий излишка краски. применена полоса гофрированного же-. леза или иного материала, устанавли ваемая вдоль конвейера на пути следо, вания окрашиваемых предметов.
