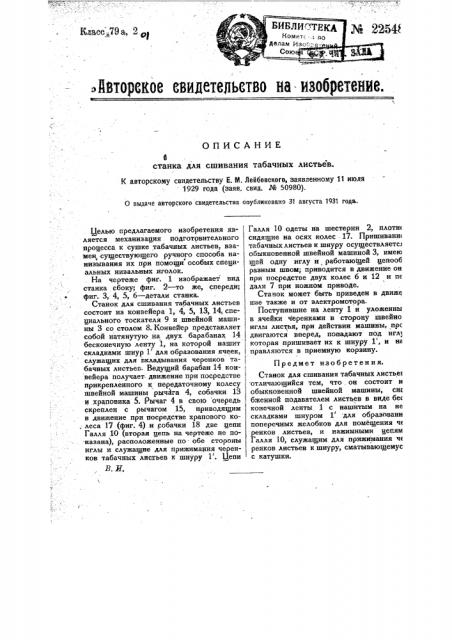

ОПИСАНИЕ

Ф станка для сшивания табачных листьев.

К авторскому свидетельству Е. М, Лейбооского, заявленному 11 июля

1929 года (заяв. свид. J4 50980).

О выдаче авторского свидетельства опубликовано 31 августа l931 года.

Целью предлагаемого изобретения является механизация подготовительного процесса к сушке табачных листьев, взамен, существующего ручного способа нанизывания их при помощи особых специальных низальных иголок. . На чертеже фиг. 1 изображает вид станка сбоку; фиг. 2 — то же, спереди; фиг.. 3, 4, 5, 6 — детали станка.

Станок для сшивания табачных листьев состоит из конвейера 1, 4, 5, 13, 14, специального тоскателя 9 и швейной машины 3 со столом 8. Конвейор представляет собой натянутую на двух барабанах 14 бесконечную ленту 1, на которой нашит складками шнур 1 для образования ячеек, служащих для вкладывания черенков табачных листьев. Ведущий барабан 14 конвейера получает- движение при посредстве прикрепленного к передаточному колесу швейной машины рычага 4, собачки 13 и храповика 5. Рычаг 4 в свою очередь скреплен с рычагом 15, приводящим в движение при посредстве храпового ко,.леса 17 (фиг. 4),и собачки 18 две цепи

Галля 10 (вторая цепь на чертеже не показана), расположенные по обе стороны иглы и служащие для прижимания черенков табачных листьев к шнуру 1 . Цепи

В. Ы, Галля 10 одеты на шестерни 2, плоти сидящие на осях колес 17. Пришивани табачных листьев к шнуру осуществляетс обыкновенной швейной машиной 3, имею щ и одну иглу и работающей цепооб разным швом; приводится в движение он при посредстве двух колес 6 и 12 и пе дали 7 при ножном приводе.

Стачок может быть приведен в движе ние также и от электромотора.

Поступившие на ленту 1 и уложенны в ячейки черенками в сторону швейно, иглы листья, при действии машины, прс двигаются вперед, попадают под игл1 которая .пришивает их к шнуру 1, и на правляются в приемную корзину.

Предмет изобретения.

Станок для сшивания табачных листье отличающийся тем, что, он состоит и обыкновенной швейной машины, сн< бженной подавателем листьев в виде бес конечной ленты 1 с нашитым на не складками шнуром 1 для образовани поперечных желобков для помещения чс ренков листьев, и нажимными цепям

Галля 10, служащим для прижимания че ренков листьев к шнуру, сматывающемус с катушки.
