Реферат

Область техники, к которой относится изобретение

Это изобретение относится к печатающему устройству, такому, как принтер, в котором единственная печатающая часть обычно используется и для носителя печатаемой информации, имеющего малую жесткость, такого, как бумага, и для носителя печатаемой информации, имеющего большую жесткость, такого, как CD.

Предшествующий уровень техники

Ранее предложены различные носители печатаемой информации (записи), обычно используемые вместе с печатающими устройствами, такими, как принтеры. Между тем, существуют компактные толстые носители печатаемой информации, подобные CD, DVD и карточкам (всем им вместе в нижеследующем тексте присвоено собирательное название “CD” или “компакт-диск”). Если в современном широко применяемом принтере используется некоторый маршрут транспортировки отдельного листа, когда печать (запись) производится на вышеупомянутый носитель печатаемой информации, то возникают проблемы, связанные с тем, что жесткость ухудшает свойство транспортировки, вследствие чего могут возникнуть царапины, и с тем, что транспортировка становится невозможной ввиду соотношения расстояний между транспортирующими валиками. Поэтому для толстого носителя печатаемой информации, такого, как CD, используют лоток и обычно используют и приводят в действие отдельную секцию печати, когда используется маршрут, отличающийся от маршрута транспортировки отдельного листа.

Поскольку обычный отдельный лист в широко применяемом принтере имеет малую жесткость, в секции печати возникает проблема смещения. Носитель печатаемой информации, имеющий относительно малую жесткость, такой, как отдельный лист, подходит под углом от 10 до 15 градусов относительно нижней поверхности (именуемой ниже “столиком”) печатающей части, а смещение такого носителя печатаемой информации в секции печати предотвращается после прижатия носителя печатаемой информации к столику. Поэтому состояние захвата, обеспечиваемое транспортирующим валиком для транспортировки носителя печатаемой информации по направлению к секции печати, предусматривает наклон. Как правило внешняя поверхность подающих валиков секции подачи, находящихся на стороне, которая в направлении транспортировки расположена выше по ходу от транспортирующего валика, расположена в вертикальном направлении выше относительно захватной части транспортирующего валика, чтобы обеспечить эффективное введение носителя печатаемой информации в захватную часть транспортирующих валиков. Это делают потому, что в случае, если маршрут транспортировки от подающих валиков к транспортирующим валикам является криволинейным, то во время печати может возникать нагрузка на носитель печатаемой информации, а точность обнаружения положения переднего края носителя печатаемой информации может снижаться, вследствие чего может происходить замятие бумаги. Поэтому маршрут транспортировки от подающих валиков к транспортирующим валикам делают, по существу, прямолинейным, а подающие валики и секцию отделения секции подачи располагают под острым углом над транспортирующими валиками.

Между тем, если печать (запись) осуществляют на носитель печатаемой информации, имеющий относительно большую жесткость, такой, как CD, то для транспортировки CD, установленного на лотке, как описано выше, необходим прямолинейно проходящий маршрут транспортировки (именуемый в нижеследующем тексте “маршрутом транспортировки для жесткого тела”).

Из сущности этой конструкции следует, что нужно располагать ее так, чтобы маршрут транспортировки для жесткого тела и подающие валики, а также отделяющая часть не мешали друг другу в задней части или на той стороне, которая в направлении транспортировки находится выше по ходу от секции печати. Поэтому, в обычном устройстве, в котором одна секция печати обычно используется так, как описано выше, оба вышеописанных элемента располагают с обеспечением возможности “увода” их друг от друга в поперечном направлении. Например, создают устройство с некоторой конструкцией, такой, что, например: (i) секция подачи смещена в некоторое место назад и вверх, или вверх на той стороне, которая в направлении транспортировки расположена выше по ходу; (ii) реализуется способ, при котором используется отделяющая подушка, имеющая меньший выступ на нижней стороне отделяющей части (на маршруте транспортировки для твердого тела) по сравнению с отделяющим валиком; или (iii) вся секция подачи смещена вверх.

Однако при наличии таких конструкций, как упомянутые выше, возникают проблемы, заключающиеся, например, в том, что: (i) площадь установки устройства становится больше; легко происходит замятие бумаги ввиду более протяженного маршрута транспортировки для носителя печатаемой информации; может происходить отказ транспортировки носителя печатаемой информации, имеющего меньшую длину в направлении транспортировки; время, необходимое для печати на носитель печатаемой информации в виде одного диска или одного листа, может стать больше; (ii) может ухудшиться свойство отделения; и (iii) может увеличиться высота устройства; могут возникать затруднения при попытках загрузить носитель печатаемой информации в захватную часть транспортирующих валиков.

Краткое изложение сущности изобретения

Задача изобретения состоит в том, чтобы разработать печатающее устройство, выполненное с возможностью осуществления печати при использовании единственной секции печати на носители печатаемой информации, имеющие малую жесткость, такие, как бумага, и на носители печатаемой информации, имеющие большую жесткость, такие, как CD, имеющее простую конструкцию и управление, малую стоимость, а также компактную конструкцию без какого бы то ни было снижения рабочих характеристик.

Этому изобретению присущ признак, заключающийся в том, что в печатающем устройстве для печати с помощью средства печати, включающем в себя секцию подачи, предназначенную для подачи бумаги для печати лист за листом по отдельности, имеется маршрут транспортировки, проходящий, по существу, прямолинейно для транспортировки носителя печатаемой информации, имеющего большую жесткость, при этом часть секции подачи перекрывается с маршрутом транспортировки в вертикальном поперечном направлении, но не перекрывается в направлении, пересекающемся с направлением транспортировки носителя печатаемой информации.

В соответствии с этим изобретением в печатающем устройстве, обычно использующем одну печатающую секцию для печати на носителе печатаемой информации, имеющем малую жесткость и подаваемом отдельно из секции подачи, и для печати на носителе печатаемой информации, имеющем большую жесткость и подаваемом с маршрута, отличающегося от маршрута для носителя печатаемой информации, имеющего малую жесткость, маршрут транспортировки для жесткого тела, служащий в качестве маршрута транспортировки для носителя печатаемой информации, имеющего большую жесткость, проходит, по существу, прямолинейно, а часть секции подачи перекрывается с маршрутом транспортировки для жесткого тела в вертикальном поперечном направлении, но не перекрывается в направлении, пересекающемся с направлением транспортировки носителя печатаемой информации, вследствие чего можно создать печатающее устройство с низкими затратами, компактной конструкцией и без какого бы то ни было снижения рабочих характеристик.

Краткое описание чертежей

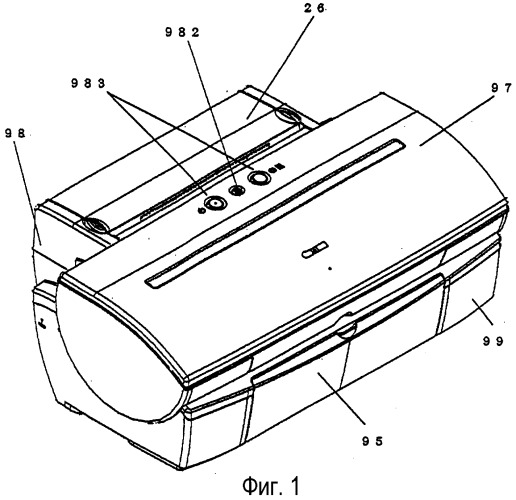

На фиг.1 представлено перспективное изображение, которое иллюстрирует печатающее устройство в соответствии с первым вариантом осуществления изобретения;

на фиг.2 представлено перспективное изображение, которое иллюстрирует печатающее устройство в соответствии с первым конкретным вариантом осуществления;

на фиг.3 представлено перспективное изображение, которое иллюстрирует механическую секцию печатающего устройства в соответствии с первым конкретным вариантом осуществления;

на фиг.4 представлено перспективное изображение, которое иллюстрирует механическую секцию печатающего устройства в соответствии с первым конкретным вариантом осуществления;

на фиг.5 представлено поперечное сечение, которое иллюстрирует печатающее устройство в соответствии с первым конкретным вариантом осуществления;

на фиг.6 представлено перспективное изображение, которое иллюстрирует печатающее устройство в соответствии с первым конкретным вариантом осуществления;

на фиг.7 представлено перспективное изображение, иллюстрирующее часть для транспортировки CD в соответствии с первым конкретным вариантом осуществления;

на фиг.8 представлено перспективное изображение, которое иллюстрирует крепежную часть и обнаруживающую крепление часть части для транспортировки CD в нижнем корпусе в соответствии с первым конкретным вариантом осуществления;

на фиг.9 представлено изображение конструкции, которое иллюстрирует крюковое зацепление между нижним корпусом и частью для транспортировки CD в соответствии с первым конкретным вариантом осуществления;

на фиг.10 представлено перспективное изображение, иллюстрирующее часть для транспортировки CD, в которой скользящая крышка смещена, в соответствии с первым конкретным вариантом осуществления;

на фиг.11 представлено изображение конструкции, которое иллюстрирует разъединение зацепления между нижним корпусом и частью для транспортировки CD в соответствии с первым конкретным вариантом осуществления;

на фиг.12 представлено изображение конструкции, иллюстрирующее рычаг в ситуации, когда скользящая крышка смещена, в соответствии с первым конкретным вариантом осуществления;

на фиг.13 представлен вид в плане, иллюстрирующий лоток в соответствии с первым конкретным вариантом осуществления;

на фиг.14 представлено перспективное изображение, иллюстрирующее лоток, установленный в часть для транспортировки CD в соответствии с первым конкретным вариантом осуществления;

на фиг.15 представлено изображение, иллюстрирующее транспортировку лотка в соответствии с первым конкретным вариантом осуществления;

на фиг.16 представлено изображение, иллюстрирующее механизм перемещения направляющего вала каретки вверх и вниз в соответствии с первым конкретным вариантом осуществления;

на фиг.17 представлено изображение, иллюстрирующее вставку в лоток бокового прижимного валика и прижимающего валика в соответствии с первым конкретным вариантом осуществления;

на фиг.18 представлено перспективное изображение, иллюстрирующее взаимосвязь между секцией подачи и траекторией CD в соответствии с первым конкретным вариантом осуществления;

на фиг.19 представлено перспективное изображение, иллюстрирующее взаимосвязь между секцией подачи и траекторией CD в соответствии с первым конкретным вариантом осуществления;

на фиг.20 представлено поперечное сечение, иллюстрирующее взаимосвязь между рычагом возврата и лотком (во время обычной операции печати на CD) в соответствии с первым конкретным вариантом осуществления;

на фиг.21 представлено поперечное сечение, иллюстрирующее взаимосвязь между рычагом возврата и лотком (в состоянии, когда рычаг возврата выдвинут на маршрут транспортировки лотка) в соответствии с первым конкретным вариантом осуществления; и

на фиг.22 представлено поперечное сечение, иллюстрирующее работу рычага возврата в соответствии с первым конкретным вариантом осуществления.

Подробное описание предпочтительных конкретных вариантов осуществления

Ниже, со ссылками на чертежи, приводится подробное описание предпочтительных конкретных вариантов осуществления изобретения. Размер, материал, форма и относительное расположение конструктивных элементов, оговариваемые в нижеследующем описании конкретных вариантов осуществления, могут быть надлежащим образом изменены в соответствии с конструкцией устройства, к которому применяется изобретение, и поэтому конкретное описание таких изменений не приводится, а объем притязаний изобретения ими не ограничивается.

[Первый вариант осуществления]

Обращаясь к фиг.1–22, приведем описание первого варианта осуществления. На фиг.1 и фиг.2 представлены изображения в перспективе печатающего устройства в соответствии с первым вариантом осуществления; на фиг.3 и 4 представлены изображения в перспективе, иллюстрирующие механическую секцию печатающего устройства в соответствии с первым вариантом осуществления; на фиг.5 представлено поперечное сечение, которое иллюстрирует печатающее устройство в соответствии с первым вариантом осуществления. Фиг.6–17 иллюстрируют печать на CD. На фиг.18 и 19 представлены изображения в перспективе, иллюстрирующие секцию подачи и лоток для печати на CD; на фиг.20 и 21 представлены поперечные сечения, иллюстрирующие секцию подачи и лоток для печати на CD; на фиг.22 представлено поперечное сечение, иллюстрирующее работу рычага возврата.

Конструкция печатающего устройства 1 в соответствии с этим конкретным вариантом осуществления включает в себя, например, секцию 2 подачи, секцию 3 транспортировки, секцию 4 выдачи, секцию 5 каретки, секцию 6 очистки, печатающую головку 7 и секцию 8 транспортировки CD.

Теперь будет приведено последовательное описание этих секций в упомянутом порядке.

(А) Секция подачи

Секция 2 подачи имеет конструкцию, в которой к основанию 20 прикреплены, например, прижимная пластина 21 для укладки в стопу листовых материалов (материалов для печати, имеющих относительно малую жесткость, таких, как листы бумаги) Р, подающий валик 28 для подачи листового материала Р, отделяющий валик 241 для отделения листового материала Р и рычаг 22 возврата в качестве возвращающего элемента для возврата листового материала Р в положение укладки в стопу.

Подающий валик 28 имеет внешнюю периферийную поверхность, находящуюся в положении соприкосновения с общей касательной каждого из валиков, проходящей через контактную часть (именуемую в нижеследующем тексте “захватной частью транспортирующего валика”) между транспортирующим валиком 36 секции 3 транспортировки, описанной ниже, и прижимным валиком 37. Это нужно для обеспечения простоты ввода листового материала Р в захватную часть транспортирующего валика. Это также нужно для предотвращения нагрузки на листовой материал при касании (им) направляющих, образующих маршрут транспортировки, во время печати на листовой материал Р, а также для сокращения траектории листов с целью точного обнаружения положения переднего конца листового материала Р. Если к листовому материалу Р прикладывается нагрузка, то может измениться величина подачи на транспортирующем валике 36 во время печати, вследствие чего печать изображений может оказаться неравномерной.

Как показано на фиг.2, подающий лоток 26 для удержания листовых материалов Р, уложенных в стопу, прикреплен к основанию 20 или внешнему корпусу. Подающий лоток 26 является многоступенчатым и при эксплуатации выдвигается.

Подающий валик 28 имеет форму стержня круглого поперечного сечения. Ближе к базовой стороне листового материала (т.е. к правой – если смотреть на устройство спереди – стороне, именуемой далее “базовой стороной”, тогда как противоположная сторона именуется “не базовой стороной”) расположена резина 281 отделяющего валика, позволяющая реализовать подачу листового материала должным образом.

Причина, по которой резина 281 отделяющего валика расположена на базовой стороне, заключается в конструкции, согласно которой листы в широком ассортименте размеров выравниваются по базовой стороне. Так как на поверхности листа слева направо записываются многие печатаемые объекты, и так как эти печатаемые объекты часто находятся на левой стороне поверхности листа, в соответствии с этим базовой служит правая сторона устройства. Желательно располагать отделяющую часть ближе к базовой стороне при подаче этих листовых материалов. При реализации струйного способа печати необходима крышка для технического обслуживания печатающей головки и предотвращения высыхания чернил. Эта крышка может располагаться на базовой стороне вне области пропускания листового материала, при этом желательно вести печать со снижением выражаемой параметрами скорости печати величины выбега каретки из этой области.

Движение подающему валику 28 передается посредством зубчатого колеса 271 передачи движения и планетарного редуктора 272 от специального электродвигателя 273 подачи, установленного в секции 2 подачи.

На прижимной пластине 21 установлена с возможностью перемещения подвижная боковая направляющая 23, ограничивая положение укладки в стопу листового материала Р. Прижимная пластина 23 выполнена с возможностью поворота относительно оси поворота, которая соединена с основанием 20, и упирается в подающий валик 28 под воздействием пружины 212 прижимной пластины. На прижимной пластине 21 установлен обращенный к подающему валику 28 отделяющий лист 213 (см. фиг.5), изготовленный из материала, имеющего большой коэффициент трения, такого, как искусственная кожа, для предотвращения подачи одновременно двух листов листового материала Р, расположенных близко к концу стопы. Конструкция прижимной пластины 21 такова, что она может вступать в контакт с подающим валиком 28 и отходить от него под воздействием кулачка прижимной пластины.

Кроме того, позицией 241 обозначен отделяющий валик 241 для отделения листовых материалов лист за листом, прикрепленный к держателю 24 отделяющего валика. Держатель 24 отделяющего валика выполнен с возможностью поворота относительно оси поворота, установленной на основании 20. Отделяющий валик 241 упирается в подающий валик 28 под воздействием пружины отделяющего валика. На оси отделяющего валика 241 закреплена пружина сцепления, и если прикладывается нагрузка, не превышающая предварительно определенную величину, то отделяющий валик 241 может вращаться.

Конструкция отделяющего валика 241 такова, что он может вступать в контакт с подающим валиком 28 и отходить от него под воздействием отпускающего вала 244 отделяющего валика, а также управляющего кулачка. Положения прижимной пластины 21, рычага 22 возврата и отделяющего валика 241 обнаруживаются датчиком блока автоматической загрузки листов бумаги, представляющим собой первое обнаруживающее средство.

Рычаг 22 возврата, предназначенный для возврата листового материала Р в положение укладки в стопу, прикреплен с возможностью поворота к основанию 20 и принудительно отводится в направлении отпускания пружиной рычага возврата. Конструкция рычага 22 возврата такова, что он способен скользить в радиальном направлении и обычно принудительно отведен посредством вышеописанной пружины рычага возврата в направлении выдвижения относительно траектории листов. При возврате листового материала Р этот рычаг поворачивается управляющим кулачком. Когда рычаг 22 возврата поворачивается, возвращая листовой материал Р назад, часть 222 кулачка (см. фиг.22), выполненная на рычаге 22 возврата, вступает в контакт с основанием 20, вследствие чего рычаг 22 возврата уводится с траектории листов листового материала Р. Это делается для предотвращения негативного влияния на транспортировку, осуществляемую транспортирующим валиком во время печати, которая требует соблюдения точной величины подачи; упомянутое негативное влияние представляет собой приложение нагрузки к листовому материалу, если рычаг 22 возврата находится в том состоянии, когда он выдвинут на траекторию листов. Эта конструкция позволяет избежать неравномерности печати изображений.

В контакте с подающим валиком 28 на уровне опорной поверхности находится выходная щетка, не показанная на чертежах. Подающий валик всегда подвергается воздействию трения, и поэтому легко воспринимает статические заряды. Вместе с вышеуказанными статическими зарядами на детали, сопряженные с подающим валиком, может оседать влага чернил. Поскольку подающий валик находится в контакте с (поверхностью) носителя печатаемой информации, возможен перенос вышеописанной налипшей влаги на носитель печатаемой информации. Сконструированный вышеупомянутым образом механизм может предотвратить налипание влаги чернил на подающий валик и перенос этой влаги на носитель печатаемой информации.

Ниже описывается состояние подачи с помощью вышеописанной конструкции. В обычном состоянии ожидания прижимная пластина 21 отделена от подающего валика 28 не показанным на чертежах кулачком прижимной пластины, а отделяющий валик 241 отделен от подающего валика 28 управляющим кулачком. Рычаг 22 возврата возвращает листовой материал Р и установлен в положении укладки в стопу для блокировки доступа к стопе, так что листовой материал Р не может попасть на противоположную сторону во время операции укладки в стопу.

Когда из этого состояния начинается подача листового материала, отделяющий валик 241 сначала вступает в контакт с подающим валиком 28 под воздействием электродвигателя. Потом выводится из зацепления рычаг 22 возврата, позволяя прижимной пластине 21 вступить в контакт с подающим валиком 28. Затем в этом состоянии начинается подача листовых материалов Р. Листовой материал Р ограничен отделяющей частью 201 передней ступени, выполненной на основании 20, так что к захватной части, состоящей из подающего валика 28 и отделяющего валика 241, подается предписанное количество листовых материалов Р. Подаваемые таким образом листовые материалы Р отделяются в этой захватной части, и транспортируется только крайний сверху листовой материал Р.

Когда листовой материал Р достигает транспортирующего валика 36 и прижимного валика 37, как описано ниже, прижимная пластина 21 отделяется от подающего валика 28 кулачком прижимной пластины. Рычаг 22 возврата возвращается управляющим рычагом в положение укладки в стопу. В этот момент, листовой материал, который достиг захватной части, состоящей из подающего валика 28 и отделяющего валика 241, можно возвратить в положение укладки в стопу.

(В) Секция транспортировки

Ниже приводится описание секции транспортировки. Секция 3 транспортировки прикреплена к шасси 11, выполненному из изогнутой металлической пластины. Секция 3 транспортировки имеет транспортирующий валик 36 для транспортировки листовых материалов Р и фотоэлектрический датчик в качестве второго обнаруживающего средства. Транспортирующий валик 36 имеет конструкцию, покрытую мелкими керамическими частицами на поверхности металлической оси, установлен в подшипниках в металлических частях двух осей и прикреплен к шасси 11. На транспортирующем валике 36 имеется пружина для прижатия транспортирующего валика, находящаяся между подшипником и транспортирующим валиком 36 для приложения нагрузки во время вращения и обеспечения стабильной транспортировки, вследствие чего стабильную транспортировку можно обеспечить, прикладывая нагрузку к транспортирующему валику 36 во время вращения.

Предусмотрено несколько прижимных валиков 37, подводимых к транспортирующему валику 36 и предназначенных для введения в контакт с транспортирующим валиком 36. Прижимной валик 37 удерживается в держателе 30 прижимного валика и принудительно подводится к транспортирующему валику 36 пружиной прижимного валика, создавая тем самым усилие транспортировки листового материала Р. В этот момент поворотный вал держателя 30 прижимного валика сочленен с подшипником шасси 11, а держатель 30 прижимного валика поворачивается вокруг этого вала.

На входе в секцию 3 транспортировки, куда транспортируется листовой материал Р, расположен ограничительный передний упор 33 направления бумаги, предназначенный для направления листового материала Р, и столик 34. В держателе 30 прижимного валика выполнен рычаг 321 с фотоэлектрическим датчиком, способствующий передаче сигнала обнаружения переднего края и заднего края листа Р в фотоэлектрический датчик 32. Столик 34 установлен на шасси 11 и закреплен в надлежащем положении.

Ограничительный передний упор 33 направляющей бумаги установлен на транспортирующем валике 36 и выполнен с возможностью поворота вокруг опоры, которая выполняет функции центра и с которой упомянутый валик находится в скользящем контакте. Упор 33 принудительно отводится вверх (в направлении против часовой стрелки на фиг.5) посредством пружины, а его положение определяется контактом с шасси 11. Это состояние обеспечивает “получение” направляющей нижнего листа, когда листовой материал Р, имеющий относительно малую жесткость, транспортируется из секции подачи, а во время транспортировки CD обеспечивается вставка весьма жесткого лотка 83 со стороны, находящейся ниже по ходу, что будет описано далее. В этом случае ограничительный передний упор 33 направляющей бумаги поворачивается в направлении по часовой стрелке лотком 83, поддерживаемым, по существу горизонтально, вместе с транспортирующим валиком и выдающими валиками 40, 41, не препятствуя движению лотка. Для удовлетворения требований к этой операции предназначена сила упругости пружины.

На базовой для листового материала стороне столика 34 выполнен прижимной элемент для листового материала, накрывающий край листового материала Р. Этот элемент способствует тому, что листовые материалы Р, край которых трансформировался или загнулся, не будут мешать движению каретки 50 или печатающей головки 7 даже тогда, когда такой край смещается. Печатающая головка для формирования изображений на основании информации об изображениях выполнена на той стороне, которая расположена ниже по ходу в направлении подачи листового материала транспортирующим валиком 36.

При такой конструкции листовой материал Р, посланный в секцию 3 транспортировки, как описано выше, направляется держателем 30 прижимного валика и ограничительным передним упором 33 направляющей бумаги и посылается к паре валиков, состоящей из транспортирующего валика 36 и прижимного валика 37. В этот момент рычаг 321 с фотоэлектрическим датчиком обнаруживает передний край листового материала Р, транспортируемого вышеописанным образом, и вследствие этого обнаруживает, что листовой материал Р находится в положении печати.

Листовой материал Р транспортируется на столик 34 в соответствии с вращением пары валиков 36, 37, приводимых в движение электродвигателем 35 транспортировки. На столике 34 имеются ребра, служащие базовой поверхностью транспортировки и позволяющие управлять зазором до печатающей головки 7. Эта конструкция позволяет избежать провисания материала Р за счет регулирования прогибов листовых материалов с помощью столика 34 и секции выдачи, описываемой ниже.

Транспортирующий валик 36 приводится во вращение за счет передачи вращательного усилия электродвигателя 35 транспортировки, представляющего собой электродвигатель постоянного тока, на шкив 361, установленный на валу транспортирующего валика 36, с помощью синхронизирующего ремня. На валу транспортирующего валика 36 установлено кодовое колесо 362, на котором выполнена маркировка с делениями от 150 строк на дюйм до 300 строк на дюйм, позволяющая обнаружить величину подачи при транспортировке, обеспечиваемую транспортирующим валиком 36. В положении рядом с кодовым колесом 362 к шасси 11 прикреплен датчик 363 кода для считывания упомянутой маркировки.

(С) Секция каретки

Секция 5 каретки имеет каретку 50 для крепления печатающей головки 7. Каретка 5 установлена на направляющий вал 52, который обеспечивает возможность возвратно-поступательного движения каретки в направлении, пересекающем направление подачи листового материала Р, и опирается на направляющую планку 111, удерживающую конец каретки 50 для поддержания зазора между печатающей головкой 7 и листовым материалом Р. Направляющий вал 52 прикреплен к шасси 11. Направляющая планка 111 выполнена как единое целое с шасси 11. На участвующей в скольжении стороне направляющей планки 11, обращенной к каретке 50, установлен с натяжением лист 53 скольжения, выполненный из тонкой пластины, материал которой соответствует, например, единой спецификации UNIX, и т.п., что способствует уменьшению шумов при скольжении.

Каретка 50 приводится в движение посредством синхронизирующего ремня 541, в свою очередь приводимого в движение электродвигателем каретки, прикрепленным к шасси 11. Синхронизирующий ремень 541 натянут посредством натяжного шкива 542. Синхронизирующий ремень 541 связан с кареткой 50 через демпфер, изготовленный из такого материала, как резина, и т.п., что снижает неравномерность в изображениях за счет гашения вибрации электродвигателя каретки и т.п.

Параллельно синхронизирующему ремню 541 расположена кодовая полоска 561, снабженная маркировкой шага – от 150 строк на дюйм до 300 строк на дюйм, – позволяющая обнаружить положение каретки 50. На подложке каретки, установленной на каретке 50, выполнен центр кодера для считывания упомянутой маркировки. На подложке каретки также выполнен соединитель для электрического соединения печатающей головки 7. Каретка 50 имеет гибкую подложку 57 для передачи сигнала головки от электрической положки 91 к печатающей головке 7.

Каретка 50 выполнена с ответной частью для позиционирования печатающей головки 7 и толкающим средством для толкания закрепляемой головки с целью крепления печатающей головки 7 к каретке 50. Толкающее средство установлено на задающем рычаге 51 головки и имеет конструкцию, обеспечивающую работу печатающей головки 7 при заданном повороте задающего рычага 51 головки вокруг центра поворота.

Как показано на фиг.16, на каждом конце направляющего вала 52 предусмотрен эксцентриковый кулачок 521, так что при передаче движения на эксцентриковый кулачок 521 через ступень 581 зубчатого редуктора в результате осуществления привода от электродвигателя 58 подъема каретки обеспечивается перемещение направляющего вала 52 вверх и вниз. Эта конструкция позволяет поднимать и опускать каретку 50 и создает оптимальный зазор до листовых материалов Р, имеющих толщину, разную у различных материалов.

К каретке 50 прикреплен датчик обнаружения положения лотка (четвертое обнаруживающее средство), представляющий собой оптический датчик отражательного типа для обнаружения метки 834 (см. фиг.13) с целью обнаружения положения лотка 83 во время печати на CD, описываемой ниже. Положение лотка 83 можно обнаружить путем излучения света из светоизлучающего устройства и приема отраженного света.

Печатающая головка 7 используется с головкой струйной печати, на которой установлены предусмотренные отдельно для каждого цвета сменные емкости с чернилами. Конструкция для выпуска чернил из печатающей головки 7 обеспечивает печать путем подачи питания на электротепловой преобразователь в ответ на сигнал печати (записи) и последующего выпуска чернил через отверстие в соответствии с ростом и сжатием пузырьков, образующихся в чернилах за счет кипения тонкого слоя, обеспечиваемого в чернилах в результате приложения тепловой энергии. Путем выпуска чернил таким образом при росте и сжатии пузырьков, образовавшихся в результате приложения тепловой энергии, в частности, можно достичь характеристики выпуска чернил, обеспечивающей надлежащие свойства отклика на сигнал печати.

Следует отметить, что при печати струйным способом желательно осуществлять выпуск чернил в направлении действия силы тяжести, так что столик 34 желательно располагать горизонтально. Желательно вводить листовой материал Р под наклоном (от 10 до 15 градусов) к столику 34, что способствует плотному контакту листового материала Р со столиком 34 в целях транспортировки, чтобы листовой материал Р не перекашивался в секции печати. Поэтому желательно, чтобы захват у подающего валика происходил под наклоном и, соответственно, чтобы подающий валик 241 секции подачи был смещен вверх, как описано выше.

При наличии такой конструкции, когда на листовых материалах Р формируются изображения, пара валиков 36, 37 транспортирует листовой материал Р в положение в строке для формирования изображения (положение в направлении транспортировки листового материала Р), а каретка 50 перемещается с помощью электродвигателя каретки в положение в столбце для формирования изображения (положение, перпендикулярное направлению транспортировки листового материала Р), вследствие чего печатающая головка 7 оказывается обращенной к положению формирования изображения. Тогда печатающая головка 7 в соответствии с сигналом от электрической подложки 91 выпускает чернила на листовой материал Р, тем самым формируя изображения.

(D) Секция выдачи

Секция 4 выдачи имеет конструкцию, состоящую из выдающих валиков 40, 41, прямозубых зубчатых колес 42, приводимых во вращение в контакте с выдающими валиками 40, 41 под предписанным давлением, ступень зубчатого редуктора для передачи движения от транспортирующего валика к выдающим валикам 40, 41, и т.п.

Выдающие валики 40, 41 прикреплены к столику 34. Выдающий валик 40, расположенный выше по ходу, выполнен в виде совокупности резиновых частей, находящихся на металлическом валу. Движение от транспортирующего валика передается на выдающий валик через промежуточное зубчатое колесо для привода валика. Выдающий валик 41 имеет конструкцию, в соответствии с которой упругие корпусные части, выполненные из эластомера, прикреплены к резиновому валу. Движение на выдающий валик 41 передается от выдающего валика 40 посредством промежуточного зубчатого колеса.

Прямозубое зубчатое колесо 42 выполнено из тонкой пластины, изготовленной из материала, соответствующего единой спецификации UNIX, имеет многочисленные выступы на периферийной поверхности и резиновую часть, выполненную как единое целое с пластиной, и прикреплено к держателю 43 прямозубого зубчатого колеса. Пружина прямозубого зубчатого колеса, выполненная в форме стержнеобразной цилиндрической винтовой пружины, удерживает прямозубое цилиндрическое колесо 42 прикрепленным к держателю 43 прямозубого цилиндрического колеса и подталкивает прямозубое зубчатое колесо 42 к выдающим валикам 40, 41. Прямозубое зубчатое колесо установлено в положении, соответствующем резиновым частям и упругим корпусным частям выдающих валиков 40, 41, и поэтому служит для создания усилия транспортировки листового материала Р, а также служит главным образом для подавления всплывания (перекоса) листового материала во время печати, когда оказывается в положении, где на выдающих валиках 40, 41 не предусмотрены резиновая часть и упругая корпусная часть.

Между выдающими валиками 40, 41 предусмотрена краевая опора для листового материала, позволяющая избежать повреждения за счет трения отпечатанных частей листовых материалов Р вследствие подъема противоположного конца листового материала и удержания листового материала Р на передней стороне выдающих валиков 40, 41. Пружина краевой опоры листового материала воздействует на резиновый элемент, на кончике которого сформирован валик; каждый край листового материала Р поднимается за счет подталкивания этого валика к листовому материалу Р под предварительно определенным давлением, вследствие чего образуется конструктивная опора для удержания листового материала, эффект которой похож на придание жесткости этому листовому материалу.

При наличии описанной выше конструкции листовой материал Р, на котором секция 5 каретки сформировала изображения, попадает в захват между выдающим валиком 41 и прямозубым зубчатым колесом 42, и вследствие этого выдается в лоток 46 выдачи после транспортировки. Лоток 46 выдачи разделен на множество деталей, конструкция которых и их расположение в нижнем корпусе 99 описывается ниже. В процессе эксплуатации лоток 46 выдачи используется выдвинутым (открытым). Лоток 46 выдачи имеет конструкцию, позволяющую увеличивать высоту по мере приближения к его кончику, так что каждый конец составляющей детали по мере приближения к кончику имеет все большую высоту, что способствует улучшению свойства укладки в стопу выдаваемого листового материала Р, а также предотвращению износа поверхности, на которой проведена печать.

(Е) Секция очистки

Секция 6 очистки имеет конструкцию, в которую, как показано на фиг.3 и фиг.4, входят, например, насос 60, осуществляющий очистку печатающей головки 7, крышка 61, препятствующая высыханию печатающей головки 7, и скребок 62 для очистки лицевой поверхности вокруг сопел
