Устройство для предотвращения заторообразований

Устройство для предотвращения заторообразований

Иллюстрации

Показать все

Реферат

Изобретение относится к ледотехнике, в частности к ледоразрушающим устройствам, устанавливаемым на опорах мостов через реку и предназначенным для предотвращения заторообразований перед мостами в периоды ледостава и ледохода в осенний и весенний периоды.

Известно устройство для предотвращения заторообразований, представляющее собой ледоразрушающую конструкцию, установленную на опоре моста выше по течению реки и состоящую из тела клиновидной формы (см. А.с. СССР №1097747, МПК Е 02 В 15/02. Опубл. 15.06.84).

Недостатками устройства являются большие нагрузки, передаваемые им на опору моста, а также разрушение льда на крупные блоки, что ухудшает их проходимость между опорами моста.

Сущность изобретения заключается в уменьшении нагрузок на опору моста и измельчении льда, контактирующего с опорами.

Технический результат, получаемый при осуществлении изобретения, заключается в повышении надежности эксплуатации опор мостов в периоды ледостава и ледохода и обеспечении более беспрепятственного пропуска льда между опорами мостов, т.е. в более надежном предотвращении заторообразований.

Существенные признаки, характеризующие изобретение.

Ограничительные: устройство для предотвращения заторообразований, представляющее собой ледоразрушающую конструкцию, установленную на опоре моста выше по течению реки и состоящую из тела клиновидной формы.

Отличительные: в теле клиновидной формы по обеим его сторонам выполнены углубления, в которых размещены барабаны цилиндрической формы, имеющие вертикальную ось вращения и свободно вращающиеся от воздействия на них движущегося за счет течения реки льда, при этом на поверхности барабанов установлены ледоскалывающие горизонтальные шипы, а барабаны утоплены в углублениях так, что за пределы обводов тела клиновидной формы выступают только шипы барабанов, причем шипы установлены на расстоянии друг от друга как в вертикальном, так и в горизонтальном направлениях, обеспечивающем одновременный контакт нескольких шипов с надвигающимся на опору льдом.

Изобретение поясняется чертежами:

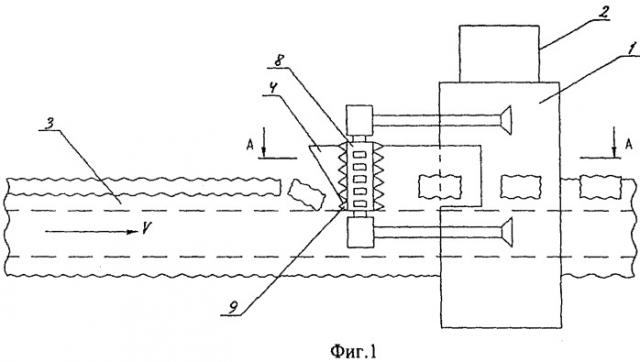

- на фиг.1 показан вид устройства сбоку, на котором изображены опора моста, закрепленное на нем устройство и показана схема взаимодействия надвигающегося на опору моста ледяного покрова;

- на фиг.2 показаны горизонтальное сечение устройства и опоры моста, а также характер разрушения ледяного покрова от взаимодействия тела клиновидной формы и от взаимодействия тела клиновидной формы от взаимодействия с шипами барабанов;

- на фиг.3 показано поперечное сечение устройства.

Изобретение осуществляется следующим образом.

На опорах 1 моста 2 выше по течению реки 3 устанавливают ледоразрушающую конструкцию, состоящую из тела клиновидной формы 4, создающего в надвигающемся на него ледяном поле 5 канал 6. Для расширения канала 6 с целью беспрепятственного пропуска ледяных полей 5 между опорами в теле клина 4 выполняют углубления 7, в которые размещают вертикально установленные барабаны 8 с ледоскалывающими горизонтальными шипами 9. При надвижении льда 5 на опору 1 за счет течения реки 3 со скоростью v ледяное поле 5 вначале контактирует с телом клиновидной формы и благодаря его форме разрушается, создавая при этом узкий канал 6 с незначительными энергозатратами за счет изгибных напряжений. При дальнейшем продвижении за счет течения реки кромки канала начнут контактировать с шипами 9 барабанов 8. Поскольку оси вращения барабанов 8 утоплены в углублениях 7 тела 4, то они начнут вращаться от воздействия на них движущегося льда 5. Шипы 9 своими острыми концами начнут врезаться в толщу льда, разрушать кромку канала 6 и увеличивать его ширину ледоскалывающей нагрузкой до размеров 10, достаточных для свободного прохода сплошного льда 5 между опорами 1. Мелкобитый лед 11 не будет оказывать значительного ледового сопротивления опорам 1, что уменьшит вероятность заторообразований перед мостом и повысит эффективность разрушения льда за счет использования для его разрушения его же собственной кинетической энергии.

Устройство для предотвращения заторообразований, представляющее собой ледоразрушающую конструкцию, установленную на опоре моста выше по течению реки и состоящую из тела клиновидной формы, отличающееся тем, что в теле клиновидной формы по обеим его сторонам выполнены углубления, в которых размещены барабаны цилиндрической формы, имеющие вертикальную ось вращения и свободно вращающиеся от воздействия на них движущегося за счет течения реки льда, при этом на поверхности барабанов установлены ледоскалывающие горизонтальные шипы, а барабаны утоплены в углублениях так, что за пределы обводов тела клиновидной формы выступают только шипы барабанов, причем шипы установлены на расстоянии друг от друга как в вертикальном, так и в горизонтальном направлениях, обеспечивающем одновременный контакт нескольких шипов с надвигающимся на опору льдом.
