Устройство и способ для мультимедийного вещания/многоадресного обслуживания в системе мобильной связи

Устройство и способ для мультимедийного вещания/многоадресного обслуживания в системе мобильной связи

Иллюстрации

Показать все

Реферат

Данное изобретение в общем относится к устройству и способу создания канала для мультимедийного вещания/многоадресного обслуживания в системе мобильной связи, в частности к устройству и способу создания канала в ответ на запрос на мультимедийное вещание/многоадресное обслуживание.

В связи с развитием индустрии связи в настоящее время обслуживание, предоставляемое системой мобильной связи многостанционного доступа с кодовым разделением каналов (далее МДКР), эволюционирует в многоадресную мультимедийную связь, которая передает данные речевого обслуживания и такие высокоемкие данные, как пакетные данные и канальные данные. Для обеспечения многоадресной мультимедийной связи необходимо вещательное/многоадресное обслуживание, при котором один источник данных обеспечивает обслуживание для оборудования многих пользователей (далее ПОб). Вещательное/многоадресное обслуживание можно подразделить на сотовое вещательное обслуживание (далее СВО), являющееся обслуживанием сообщений, и мультимедийное вещательное/многоадресное обслуживание (далее МВМО), которое обеспечивает мультимедийные данные, такие как изображение и речь, в реальном времени, неподвижное изображение и текст.

СВО является обслуживанием для вещания множества сообщений по всем ПОб, находящимся в данной зоне обслуживания. Данной зоной обслуживания, в которой предоставляют СВО, может быть вся зона, в которой СВО предоставляют в одной ячейке. МВМО является обслуживанием, которое одновременно предоставляет речевые данные и данные изображения, и для него требуется большое число передающих ресурсов. МВМО обеспечивают по вещательному каналу, поскольку одновременно в одной и той же ячейке можно обеспечивать множество видов обслуживания.

Как указано выше, в обычной системе мобильной связи, где один и тот же запрос на МВМО принимают от множества ПОб, которым управляет одна и та же ячейка, или один и тот же контроллер радиосети (далее КРС): каналы или каналы передачи данных МВМО в этой системе должны назначаться отдельно при ответе на каждый запрос от ПОб.

Поэтому для обычной системы мобильной связи требуется некоторая процедура передачи сигналов для предоставления одинакового обслуживания МВМО для многих ПОб. Но если некоторое множество каналов (или каналов передачи данных МВМО) назначают для предоставления одинакового обслуживания МВМО разным ПОб, то может происходить ненужная трата ресурсов и может усложниться процедура передачи сигналов.

Поэтому задача данного изобретения заключается в обеспечении устройства и способа эффективного назначения ресурсов множеству ПОб, которые запрашивают одинаковое обслуживание МВМО в системе мобильной связи.

Еще одна задача данного изобретения заключается в обеспечении устройства и способа для назначения минимального числа каналов передачи данных в ПОб, которые запрашивают одинаковое обслуживание МВМО в системе мобильной связи.

Еще одна задача данного изобретения заключается в обеспечении устройства и способа для упрощения процедуры передачи сигналов для назначения канала путем управления каналами в соответствии с ПОб, которые принимают конкретное обслуживание МВМО.

Еще одна задача данного изобретения заключается в обеспечении устройства и способа управления информацией, формируемой одним КРС для конкретного обслуживания МВМО.

Еще одна задача данного изобретения заключается в обеспечении устройства и способа управления информацией, формируемой одним КРС в связи с конкретным обслуживанием МВМО с помощью одного АУПР (Административного Узла, Обслуживающего ОПР (Общее Пакетное Радиообслуживание)).

Согласно первой особенности данного изобретения: обеспечивают устройство для предоставления обслуживания МВМО Мультимедийное Вещательное/Многоадресное Обслуживание для групп ПОб (Оборудование Пользователей), запрашивающих обслуживание МВМО, в системе мобильной связи многостанционного доступа с кодовым разделением каналов (МДКР), в которую входит множество контроллеров радиосети (КРС), множество АУПР (Административный Узел, Обслуживающий ОПР (Общее Пакетное Радиообслуживание)), подключенных к каждому из КРС, и множество ПОб, подключаемых к КРС с помощью радиосредств и предоставляющих обслуживание МВМО для ПОб. В устройстве: ПОб запрашивают нужное обслуживание МВМО и принимают обслуживание МВМО при ответе на запрос. КРС передают данные, относящиеся к обслуживанию МВМО, в ПОб, подключенные к этим контроллерам, из числа ПОб, запросивших это обслуживание. АУПР управляют процедурой, относящейся к обслуживанию МВМО, для ПОб, запросивших данное обслуживание. АУПР по умолчанию отдельно обозначают для обслуживания МВМО; и АУПР по умолчанию передает данные АУПР для обслуживания МВМО в ПОб, которые запросили обслуживание МВМО, - через контроллеры КРС.

В соответствии со второй особенностью данного изобретения: обеспечивают способ определения АУПР (Административного Узла, Обслуживающего ОПР (Общее Пакетное Радиообслуживание)) по умолчанию для предоставления обслуживания МВМО (Мультимедийное Вещание/Многоадресное Обслуживание) для ПОб, запрашивающих обслуживание МВМО, в системе мобильной связи с кодовым разделением каналов (МДКР), имеющей первую группу, в которую входит множество контроллеров радиосети (КРС), вторую группу, в которую входит множество АУПР, подключаемых с каждым из КРС в первой группе, и множество групп ПОб, подключаемых к КРС с помощью радиосредств. Согласно этому способу: принимают, посредством одного из КРС, запрос на обслуживание для данного обслуживания МВМО; если информация по умолчанию АУПР, соответствующая обслуживанию МВМО в принявшем запрос на обслуживание КРС не запомнена, то принявший запрос на обслуживание КРС выбирает один из АУПР как АУПР по умолчанию; сообщают, с помощью выбранного АУПР по умолчанию, всем другим КРС за исключением принявшего запрос на обслуживание КРС, что обслуживанием МВМО управляет АУПР по умолчанию.

Согласно третьей особенности данного изобретения: обеспечивают способ определения АУПР (Административного Узла, Обслуживающего ОПР (Общее Пакетное Радиообслуживание)) по умолчанию для предоставления обслуживания МВМО (Мультимедийное Вещание/Многоадресное Обслуживание) для групп оборудования пользователей (Поб), запрашивающих обслуживание МВМО, в системе мобильной связи с кодовым разделением каналов (МДКР), имеющей первую группу, в которую входит множество контроллеров радиосети (КРС), вторую группу, в которую входит множество АУПР, подключаемых с каждым из КРС в первой группе, и множество ПОб, подключаемых к контроллерам КРС с помощью радиосредств. Согласно этому способу: принимают, посредством одного из АУПР, запрос на обслуживание для данного обслуживания МВМО; если информация по умолчанию АУПР, соответствующая обслуживанию МВМО, в принявшем запрос на обслуживание КРС не хранится, то принявший запрос на обслуживание АУПР выбирает самого себя в качестве АУПР по умолчанию; и сообщают, с помощью выбранного АУПР по умолчанию, другим АУПР, что обслуживанием МВМО управляет АУПР по умолчанию.

В соответствии с четвертой особенностью данного изобретения: обеспечивают обслуживание МВМО (Мультимедийное Вещание/Многоадресное Обслуживание) по одному АУПР (Административного Узла, Обслуживающего ОПР (Общее Пакетное Радиообслуживание)) из числа множества АУПР в системе мобильной связи с кодовым разделением каналов (МДКР), содержащей множество контроллеров радиосети (КРС), множество АУПР, подключенных к каждому из КРС, и множество ПОб, подключаемых к контроллерам КРС с помощью радиосредств; и предоставляют обслуживание МВМО для ПОб. Согласно этому способу: с помощью того КРС, который принял запрос на обслуживание для МВМО обслуживания из числа контроллеров КРС: обозначают определенный один из АУПР в качестве АУПР по умолчанию, с учетом нагрузки каждого из АУПР; передают идентификатор для идентификации обслуживания МВМО и идентификатор для идентификации АУПР по умолчанию для данного АУПР по умолчанию; и определяют, с помощью АУПР по умолчанию, имеется ли в наличии данное обслуживание МВМО; и передают идентификатор для идентификации обслуживания МВМО и идентификатор для идентификации АУПР по умолчанию всем другим КРС - за исключением КРС, который принял запрос на обслуживание для данного обслуживания МВМО.

Краткое описание чертежей

Указанные выше и другие задачи, признаки и преимущества данного изобретения станут более очевидными из приводимого ниже подробного описания в совокупности с прилагаемыми чертежами, на которых:

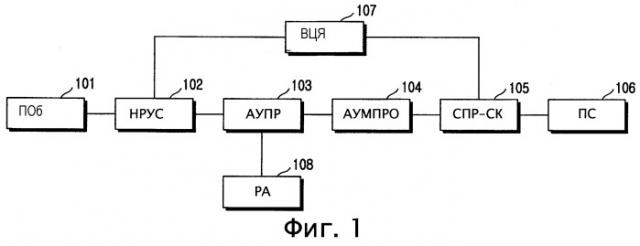

Фиг.1 схематически иллюстрирует мобильную систему связи МСДКР для обслуживания МВМО согласно осуществлению данного изобретения;

Фиг.2 – блок-схема, иллюстрирующая процедуру создания канала передачи в соответствии с обслуживанием МВМО;

Фиг.3 – этапная схема процедуры передачи сигналов для назначения канала передачи согласно осуществляемому в данный момент обслуживанию МВМО;

Фиг.4 - этапная схема процедуры передачи сигналов для назначения канала передачи согласно обслуживанию МВМО, запланированному на последующее осуществление;

Фиг.5 - схематически иллюстрирует структуру системы мобильной связи согласно структуре lu-Flex, для которой целесообразно применение данного изобретения;

Фиг.6 – этапная схема, схематически иллюстрирующая приводимый в качестве примера способ назначения канала передачи, который можно предложить в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.7 – этапная схема, иллюстрирующая процедуру передачи сигналов для назначения канала передачи в первоначальном обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.8 – этапная схема, иллюстрирующая процедуру передачи сигналов для назначения нового канала передачи в обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.9 - этапная схема, иллюстрирующая процедуру передачи сигналов для назначения нового канала передачи в обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.10 - этапная схема, иллюстрирующая процедуру передачи сигналов для информирования нужного ПОб о начале обслуживания МВМО, запланированного для последующего предоставления в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.11 - этапная схема, иллюстрирующая процедуру передачи сигналов, выполняемую, когда ПОб выбирает обслуживание МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.12 - этапная схема, иллюстрирующая процедуру передачи сигналов для завершения выполняемого в данный момент обслуживания МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения;

Фиг.13 - этапная схема, иллюстрирующая процедуру передачи сигналов для назначения канала передачи в первоначальном обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно еще одному из осуществлений данного изобретения;

Фиг.14 - этапная схема, иллюстрирующая процедуру передачи сигналов для назначения нового канала передачи в обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно еще одному из осуществлений данного изобретения;

Фиг.15 - этапная схема, иллюстрирующая процедуру передачи сигналов для назначения нового канала передачи в обслуживании МВМО в системе мобильной связи с объединенной структурой согласно еще одному из осуществлений данного изобретения;

Фиг.16 – этапная схема, иллюстрирующая процедуру передачи сигналов, выполняемую, когда ПОб выбирает обслуживание МВМО в системе мобильной связи согласно еще одному осуществлению данного изобретения;

Фиг.17 - этапная схема, иллюстрирующая процедуру передачи сигналов для завершения предоставляемого в данный момент обслуживания МВМО в системе мобильной связи со структурой lu-Flex согласно еще одному осуществлению данного изобретения;

Фиг.18 - этапная схема, иллюстрирующая процедуру передачи сигналов, согласно которой сообщение о недоступном уровне (НУ) используют для назначения канала передачи в обслуживании МВМО в системе мобильной связи со структурой lu-Flex согласно одному из осуществлений данного изобретения; и

Фиг.19 - этапная схема, иллюстрирующая процедуру передачи сигналов для создания и освобождения канала передачи данных до окончания обслуживания МВМО после того как передача данных МВМО была фактически начата в системе мобильной связи со структурой lu-Flex согласно осуществлениям данного изобретения.

Ниже следует подробное изложение нескольких предпочтительных вариантов осуществления данного изобретения со ссылкой на прилагаемые чертежи. На чертежах аналогичные элементы обозначены одинаковыми ссылочными позициями несмотря на то, что они проиллюстрированы на разных чертежах. Подробное описание включаемых в данное изобретение известных функций и конфигураций не приводится - для краткости.

Во-первых, ниже приводится определение терминов, используемых в осуществлениях данного изобретения. Термин “данные МВМО” обозначает данные для обслуживания МВМО, предоставляемого провайдером обслуживания для ПОб; и термин “АУПР” относится к определенному АУПР, который управляет информацией конкретного обслуживания МВМО, среди АУПР, отнесенных в одну и ту же группу.

Фиг.1 иллюстрирует основную структуру системы мобильной связи, в отношении которой применяют осуществления данного изобретения. Фиг.1 иллюстрирует основные элементы для предоставления обслуживания МВМО и иллюстрирует их взаимосвязь в системе мобильной связи.

Обращаясь к Фиг.1: ПОб 101 является абонентским устройством, выполненным с возможностью приема данных МВМО, предоставляемых для обслуживания МВМО. НСРУС (Наземная Сеть Радиодоступа Универсальной Системы Мобильной Электросвязи) 102 является устройством для передачи данных обслуживания МВМО в ПОб 101 и включает в себя КРС (Контроллер Радиосети) и узел Б (не изображен). АУПР (Административный Узел, Обслуживающий ОПР (Общее Пакетное Радиообслуживание)) 103 управляет процедурой обслуживания МВМО каждого ПОб. Обычно АУПР 103 управляет учетными данными каждого ПОб и избирательно передает данные МВМО в определенную НРУС. АУМПРО (Административный Узел Межсетевого Пакетного Радиообслуживания) 104 избирательно передает данные МВМО ПС (провайдера содержания) 106, принимаемые от СПР-СК (Главная Система Просмотра Ресурсов-Служебный Канал) 105 в определенный АУПР, и ведет все учетные данные всех ПОб, которые приняли данные МВМО. СПР-СК 105 представляет источник данных МВМО и ведет планирование данных МВМО. СПР-СК 105 также проверяет подлинность провайдера данных МВМО для предоставления обслуживания МВМО для ПОб. Вещательный центр ячейки (далее ВЦЯ) 107 информирует ПОб о меню, относящимся к предоставляемому в данный момент МВМО, или об информации об обслуживании МВМО, запланированному для последующего обслуживания. Обслуживание МВМО, предоставляемое впоследствии, относится к обслуживанию МВМО, которое нельзя в данное время предоставить по той причине, что невозможно назначить обслуживание или ресурсы, обеспечиваемые в данной системе мобильной связи, но которое можно предоставить позднее, когда можно будет назначить ресурсы. Регистр абонентов (далее РА) 108 запоминает конфиденциальные данные зарегистрированных ПОб и отождествляет ПОб, запрашивающее обслуживание связи, или ПОб, запрашивающее данные МВМО.

Фиг.2 – блок-схема, иллюстрирующая процедуру назначения каналов каждым ПОб, для приема обслуживания МВМО от системы мобильной связи. То есть, Фиг.2 иллюстрирует процедуру запитывания ПОб в данной ячейке и затем – создания канала для приема данных МВМО на основе функций иллюстрируемых на Фиг.1 элементов и их взаимосвязей. Согласно Фиг.2: процедура создания канала для передачи данных МВМО подразделяется на две процедуры согласно характеристике обслуживания МВМО, выбираемой данным ПОб. В данном документе термин “характеристика обслуживания МВМО” относится к имеющемуся в данное время обслуживанию МВМО или обслуживанию МВМО, предоставляемому позднее.

Сначала приводится описание процедуры приема в ПОб параметра для приема данных МВМО для выбранного обслуживания МВМО, когда выбранное оборудованием ПОб обслуживание МВМО предоставляется в данное время системой мобильной связи. Фиг.3 иллюстрирует процедуру передачи сигналов для приема в ПОб 101 данных МВМО, в данное время предоставляемых системой мобильной связи. Здесь параметр приема данных МВМО может содержать относящуюся к физическому каналу информацию и относящуюся к транспортному каналу информацию. Если перед передачей соответствующее обслуживание МВМО шифруют, то этот параметр может также содержать информацию, нужную для дешифрования данных МВМО.

Обращаясь к Фиг.2 и 3: если на этапе 201 питание ПОб 101 включено, то ПОб 101 выполняет регистрацию (первоначальную регистрацию) в определенной ячейке на этапе 202. Для регистрации в определенной ячейке: ПОб 101 может использовать существующую процедуру регистрации. То есть, ПОб 101 устанавливает соединение УРР (Управление Радиоресурсом) с НРУС 102 и затем передает собственное значение МИМА (Международный Идентификатор Мобильного Абонента) в АУПР 103 с помощью сообщения НУ (Недоступный Уровень). АУПР 103 затем запрашивает РА 108 сделать проверку: зарегистрировано ли ранее данное ПОб, которое выполняет первоначальную регистрацию.

На этапе 203: ПОб 101 получает информацию о типе обслуживания МВМО, представляемого в данный момент в ячейке, или которое запланировано на последующее предоставление. В этом момент ВЦЯ 107 можно использовать для вещания информации, относящейся к обслуживанию МВМО. Примером процедуры передачи сигналов для вещания относящейся к обслуживанию МВМО информации с помощью ВЦЯ 107 могут быть этапы 302 и 303 – Фиг.3. На этапе 204 ПОб 101 выбирает нужное обслуживание МВМО, исходя из принимаемой относящейся к обслуживанию МВМО информации. Помимо этого, ПОб 101 определяет, доступно ли сейчас выбранное обслуживание или оно запланировано на последующее предоставление. Если выбранное обслуживание МВМО в данное время предоставляется, то ПОб 101 может принимать нужные данные МВМО на этапах 211–213. На этапе 211: ПОб 101 предоставляет для НРУС 102 сведения о типе нужного для него обслуживания МВМО и сведения, необходимые для проверки подлинности. НРУС 102 затем определяет, может ли она предоставить обслуживание МВМО, выбранное оборудованием ПОб 101, на основе сведений, принятых от ПОб 101. Участвующие на этом этапе элементы и пример процедуры передачи сигналов между ними представлены на этапах 304 и 305 – Фиг.3. На этапе 304: ПОб 101 передает идентификатор выбранного обслуживания МВМО и собственный особый идентификатор (напр., МИМА) в АУПР 103. АУПР 103 затем – на этапе 305 – справляется у РА 108 о возможности проверки подлинности ПОб 101 и приеме выбранного обслуживания МВМО. На этапе 212: ПОб определяет успешность проверки подлинности. Если ПОб 101 имеет право на прием выбранного обслуживания МВМО, то оно переходит к этапу 213. НРУС 102 затем передает в ПОб 101 информацию для передачи выбранных данных МВМО. В этом случае пример ожидаемой процедуры передачи сигналов между НРУС 102 и ПОб 101 представлен этапами 306, 307, 308, 309 и 310 – Фиг.3. Если АУПР 103 информирует НРУС 102 о том, что проверка подлинности ПОб 101 успешно завершена на этапе 306, то НРУС 102 предоставляет для ПОб 101 информацию, нужную для приема выбранных данных МВМО, - на этапе 307. После успешного создания канала на основе информации, необходимой для приема выбранных данных МВМО, ПОб 101 сообщает итоговую информацию в НРУС 102 на этапе 308. На этапе 309: НРУС 102 снова передает итоговую информацию в АУПР 103. На этапе 310: АУПР 103 информирует АУМПРО 104 о том, что определенное ОП начало прием соответствующих данных МВМО. Этап 310 предназначен для передачи основных учетных данных, соответствующих приему обслуживания МВМО, и его описание, как описание системы учета, можно не приводить. Например, если учетными данными ПОб управляет АУПР 103, то этап 310 можно пропустить. Либо этап 310 можно выполнить по завершении обслуживания. Но если запрос на обслуживание МВМО не выполнен по той причине, что ПОб 101 не может принять выбранные данные МВМО, то НРУС 102 может отказаться обеспечивать выбранное обслуживание МВМО.

Далее следует описание процедуры создания канала для обслуживания МВМО, когда обслуживание МВМО, выбранное с помощью ПОб, запланировано на последующее предоставление. Относящиеся к МВМО элементы и ожидаемая процедура передачи сигналов между ними иллюстрированы на Фиг.4.

Обращаясь к Фиг.2 и 4: если ПОб 101 определяет на этапе 204, что выбранные самим ПОб 101 данные МВМО будут предоставлены потом, то способ переходит к этапу 205. На этапе 205: ПОб 101 может заранее зарегистрировать прием соответствующего обслуживания. При этом ожидаемую процедуру передачи сигналов можно представить этапами 404, 405 и 406 – Фиг.4. На этапе 404: ПОб 101 передает идентификатор выбранного обслуживания МВМО и свой собственный Поб - идентификатор в АУПР 103. Идентификатор ПОб может содержать МИМА, ПВИМС (Пакетно-Временное Именование Мобильной Станции) или РСВИ (Радиосетевое Временное Именование). ПВИМС является идентификатором ПОб, который был назначен сетью с коммутацией пакетов или узлом АУПР; РСВИ является идентификатором ПОб, назначенным канальной сетью, или УКСПО. АУПР 103 затем, на этапе 405, справляется у РА 108 о возможности приема выбранных данных МВМО соответствующим ПОб 101. Если ПОб 101 может принять выбранные данные МВМО, то АУПР 103 сообщает в ПОб о том, что регистрация обслуживания на этапе 406 была успешной. В этом случае АУПР 103 может назначить ВИМГ (Временное Именование Многоадресной Группы), идентификатор ПОб, назначенный в качестве общего идентификатора выбранного обслуживания МВМО. На этапе 407: АУПР 103 сообщает для АУМПРО 104 о том, что был принят запрос на обслуживание МВМО, выбранное в НРУС 102, которым управляет АУПР 103. АУМПРО 104 снова передает информацию, предоставленную от АУПР 103, в СПР-СК 105. На указанном этапе можно создать канал для соответствующего обслуживания МВМО между СПР-СК (источник МВМО) 105 и АУПР 103.

На этапе 206: ПОб 101 может быть ранее уведомлено соответствующими элементами о том, что выбранные данные МВМО будут вскоре предоставлены. Срок, когда информация должна была быть предоставлена элементами до фактического представления данных МВМО, можно определить разными способами. Например, процедура передачи сигналов, которую можно использовать на этапе 206, представлена этапом 408 - Фиг.4. На этапе 408: СПР-СК 105 определяет предоставление выбранных данных МВМО с помощью планирования и затем объявляет результат в соответствующий АУПР 103. АУПР 103 затем объявляет результат соответствующим группам ПОб посредством НРУС 102. В качестве способа объявления для соответствующих ПОб о начале соответствующего обслуживания МВМО можно использовать процедуру поискового вызова, действующую в существующей асинхронной системе мобильной связи МДКР.

Узнав о начале выбранного обслуживания МВМО на этапе 206, ПОб 101 подтверждает прием соответствующих данных МВМО на этапе 207. Причина этого заключается в том, что даже то ПОб, которое ранее запросило обслуживание МВМО, может и не получить данные МВМО – в силу обстоятельств. НРУС 102 может повторно идентифицировать ПОб 101, которое запросило прием соответствующих данных МВМО. Это соответствует этапам 409 и 410 – Фиг.4. На этапе 409: ПОб 101 может передать свой собственный особый идентификатор: идентификатор ВИМГ или МВМО.

На этапе 208: ПОб 101 определяет успешность идентификации ПОб. Если определено, что идентификация ПОб произошла успешно, то ПОб 101 выполняет процедуру создания канала для обеспечения обслуживания МВМО между НРУС 102 и ПОб 101 и между НРУС 102 и АУПР 103 – на этапе 209. Этапы 411, 412, 413 и 414 на Фиг.4 иллюстрируют пример создания соответствующих каналов с помощью процедуры, ранее определенной в существующей асинхронной системе мобильной связи МДКР.

На этапе 415: АУПР 103 информирует АУМПРО 104 о том, что соответствующее ПОб 101 принимает данные МВМО. Поскольку этап 415, аналогично этапу 310 согласно Фиг.3, предназначен для передачи основных учетных данных, соответствующих приему обслуживания МВМО, поэтому его можно пропустить согласно системе учета. Либо этап 415 можно выполнить после окончания обслуживания.

Данное изобретение выше излагается исходя из того предположения, что система мобильной связи содержит одну НРУС и один АУПР. Но данное изобретение также применимо для системы мобильной связи, содержащей множество НРУС и АУПР. В приводимом ниже описании ссылка делается на способ создания канала передачи для обслуживания МВМО в системе мобильной связи, содержащей множество НРУС и АУПР. Далее, в приводимом ниже описании вводят структуру lu-Flex, чтобы подразделить множество СРД (Сети Радиодоступа) на заданное число групп и определить группы с помощью терминов “объединенная область CS” и “объединенная область PS”.

Фиг.5 иллюстрирует связь между КРС и фиксированной сетью при применении lu-Flex. На Фиг.5 каналы между КРС и УКСПО (Узлы Коммутации Сообщений Подвижных Объектов) предназначены для канального обслуживания, а каналы между КРС и АУПР предназначены для пакетного обслуживания. Поскольку данное изобретение относится к передаче данных МВМО, поэтому описание данного изобретения приводится на примере передачи сигналов между КРС и АУПР.

Обращаясь к Фиг.5: при применении концепции lu-Flex можно подключить множество КРС к фиксированной сети через множество АУПР (или УКСПО). КРС, которыми управляют совместно с помощью АУПР, называются “объединенной областью PS”; и КРС, которыми управляют совместно с помощью УКСПО, называются “объединенной областью CS”. При этом такие устройства, расположенные в одинаковой иерархической позиции, как УКСПО и АУПР, называются “базовой сетью” (БС). Каждый АУПР (или УКСПО) имеет ИРС (Идентификатор Ресурса Сети), которому назначен его собственный особый идентификатор. ИРС становится частью ПВИМС (или ВИМС) - временного идентификатора, назначенного для данного ПОб. То есть, когда КРС должны создать соединение с фиксированной сетью для обеспечения определенного пакетного (или канального) обслуживания для ПОб, то соединение между КРС и определенным АУПР (или УКСПО) устанавливают на основе ИРС, включенного в ПВИМС (или ВИМС), который назначен для ПОб. Если для ПОб ПВИМС (или ВИМС) не назначен, как в процессе первоначальной регистрации, то КРС устанавливает соединение с определенным АУПР (или УЕСПО) с учетом нагрузки АУПР (или МКЦ). Соответствующий АУПР (или УКСПО) назначает для ПВИМС (или ВИМС) свой собственный ИРС, который был назначен для ПОб.

Если данный порядок создания канала для передачи данных МВМО, описываемый относительно Фиг.3 или 4, применяется в той ситуации, когда используется концепция lu-Flex, то канал передачи данных МВМО повторно формируется в той же объединенной области PS, что нежелательно. То есть, согласно Фиг.5: если данные группы ПОб, которые относятся к объединенной области PS №2, выбирают одинаковое обслуживание МВМО и затем сообщают в соответствующий АУПР результат выбора, то тогда будет иметься 12 возможных каналов передачи согласно КРС, к которым относятся данные группы ПОб, и согласно типу соответствующего АУПР – Фиг.6.

Согласно Фиг.6: каждая СРД имеет множество разных каналов, соответствующих АУПР. Например, Область №2 узла СРД соединена с АУПР №3, АУПР №4 и АУПР №5 с помощью трех разных каналов 601, 602 и 603, соответственно; и Область №3 узла СРД соединена с АУПР №3, АУПР №4 и АУПР №5 тремя разными каналами 604, 605 и 606, соответственно. При этом Область №6 узла СРД соединена с АУПР №3, АУПР №4 и АУПР №5 тремя разными каналами 607, 608 и 609, соответственно; и Область №7 узла СРД соединена с АУПР №3, АУПР №4 и АУПР №5 тремя разными каналами 610, 611 и 612, соответственно. Помимо этого, АУМПРО соединен с АУПР №4, АУПР №5 и АУПР №6 тремя разными каналами 613, 614 и 615.

Но поскольку АУПР №3, АУПР №4 и АУПР №5 управляют одной и той же объединенной областью PS (Область №2 узла СРД, Область №3 узла СРД, Область №6 узла СРД и Область №7 узла СРД), то при этом будет достаточно, чтобы АУМПРО создал канал передачи данных МВМО только к одному из АУПР; и будет достаточно, чтобы АУПР передавал данные МВМО в соответствующие КРС (или Области узлов СРД). В этом случае число фактически нужных каналов данных МВМО равно 5: 4 между Областью узла СРД и АУПР, и 1 между АУПР и АУМПРО.

Данное изобретение предлагает способ эффективного формирования канала для предоставления обслуживания МВМО даже в случае применения концепции lu-Flex в обслуживании МВМО.

Для этого предлагаются два варианта осуществления.

(1) Способ управления информацией АУПР по умолчанию с помощью КРС;

(2) Способ управления информацией АУПР по умолчанию с помощью АУПР.

Информация АУПР по умолчанию (далее представленная параметром Def_SGCN_MBMS_sel) имеет значение, соответствующее идентификатору АУПР, обозначенному как АУПР по умолчанию.

1. Способ управления информацией по умолчанию с помощью КРС

Сначала приводится описание способа эффективного формирования с помощью КРС, канала передачи для предоставления обслуживания МВМО на основе информации АУПР по умолчанию.

Для того чтобы КРС управлял информацией по умолчанию АУПР, относящейся к соответствующему обслуживанию МВМО, нужно определить дополнительные правила для случая, когда концепция

lu-Flex не применяется.

(1) КРС должен запоминать и управлять информацией АУПР по умолчанию согласно идентификаторам МВМО и предоставлять для других АУПР соответствующую информацию.

(2) Информация АУПР по умолчанию задается, когда ПОб выбирает соответствующее обслуживание ПОб и затем информирует КРС о результате выбора, или когда другие АУПР предоставляют для КРС информацию АУПР по умолчанию.

(3) Если АУПР по умолчанию, относящийся к обслуживанию МВМО, выбранному определенным ПОб, не обозначен, то КРС имеет дело со значением, соответствующим идентификатору АУПР, вычисленному из ПВИМС данного ПОб, как АУПР по умолчанию.

(4) КРС запоминает значение АУПР по умолчанию обслуживания МВМО, принятого от других АУПР.

(5) АУПР, обозначенный как АУПР по умолчанию для данного обслуживания МВМО, когда у него нет относящейся к соответствующему обслуживанию МВМО информации (информации о ПОб, ВИМГ и др.), предоставляет идентификатор МВМО и свой собственный идентификатор всем КРС, относящимся к данной объединенной области PS.

(6) По завершении определенного обслуживания МВМО соответствующий АУПР по умолчанию должен объявить окончание соответствующего обслуживания всем КРС, относящимся к данной объединенной области PS; и затем КРС стирают соответствующую информацию.

Описание далее излагается на примере повторного определения процедуры передачи сигналов, определяемой по Фиг.3 и 4, - на основе изложенных выше дополнительных правил.

Для удобства изложения: приводится отдельное описание со ссылкой на первый способ первоначальной регистрации для определенного обслуживания МВМО из числа групп ПОб, относящихся к определенной объединенной области PS; и второй способ выбора этого же обслуживания МВМО другим ПОб, относящимся к той же объединенной области PS после успешного выполнения первого способа.

1.1 Процедура первоначальной регистрации для конкретного обслуживания МВМО

Фиг.7 иллюстрирует способ выбора определенного обслуживания первым ПОб из числа групп ПОб, относящихся к определенной объединенной области PS. Эта процедура соответствует этапам 404 – 406 Фиг.4. Согласно Фиг.7 предполагается, что ПОб №1 расположено в области (Область №1 узла СРД), которой управляет КРС №1, и имеет ПВИМС, назначенный со стороны АУПР №1 в процессе первоначальной регистрации. Также предполагается, что КРС №1, КРС №2 и КРС №n относятся к одной объединенной области PS 701; и что объединенной областью PS 701 совместно управляют АУПР №1, АУПР №2 и АУПР №n 702.

Обращаясь к Фиг.7: ПОб №1 на этапе получения обслуживания приобретает информацию об имеющемся обслуживании МВМО от ячейки, в которой сейчас находится ПОб №1, и затем выбирает определенное имеющееся обслуживание МВМО. Если выбрано это обслуживание МВМО, то ПОб №1 сообщает для КРС №1, к которому относится ПОб №1, о том, что выбрано данное обслуживание – на этапе 703. В это время ПОб №1 передает в КРС №1 свой собственный идентификатор (напр., ПВИМС) и идентификатор выбранного МВМО. Это соответствует процедуре, выполняемой между ПОб и НРУС на этапе 404 согласно Фиг.4.

КРС №1 затем проверяет и изменяет информацию АУПР по умолчанию, относящуюся к выбранному обслуживанию МВМО, на основе информации, принятой от ПОб №1 – на этапе 704. Процедуру передачи сигналов, иллюстрируемую на Фиг.7, выполняют сообразно обслуживанию МВМО, впервые выбранному оборудованием ПОб №1 в определенной объединенной области PS. Поэтому очевидно, что параметр Def_SGSN_MBMS_sel, относящийся к определенному обслуживанию МВМО, еще не сформирован. Определив, что параметр, относящийся к обслуживанию МВМО, выбранному оборудованием ПОб №1, отсутствует, КРС №1 обозначает идентификатор АУПР (или АУПР по умолчанию), соответствующий ИРС, вычисленному из ПВИМС, идентификатор ПОб №1 в качестве параметра Def_SGSN_MBMS_sel. То есть, значение параметра Def_SGSN_MBMS_sel для идентифицирования соответствующего АУПР, имеющееся значение ID_NNS (Междоменный Селектор Узла НУ) могут быть назначенными, либо можно назначить другую постоянную с помощью определенной формулы для идентифицирования АУПР по умолчанию. В осуществлении данного изобретения: значение параметра Def_SGSN_MBMS_sel задают как значение, соответствующее идентификатору АУПР №1. Если значение параметра Def_SGSN_MBMS_sel задано успешно, то КРС №1 может управлять информацией, иллюстрируемой на Табл.1, об обслуживании МВМО, выбранном ПОб №1.

Таблица 1
Параметр	Значение
Идентификатор обслуживания МВМО	Идентификатор обслуживания МВМО, выбранный оборудованием ПОб №1
Def_SGSN_MBMS_sel	Идентификатор АУПР №1

КРС №1 должен управлять информацией Табл. 1 согласно обслуживанию МВМО.

Если нужная информация полностью задана указанной процедурой, то КРС №1 передает идентификатор обслуживания МВМО, выбранного оборудованием ПОб №1, и значение 706 параметра в АУПР №1 на этапе 705. Разумеется, после проверки подлинности идентификатор ПОб №1 необходимо передать совместно. Это соответствует процедуре для передачи относящегося к регистрации обслуживания сигнала от НРУС в АУПР на этапе 404 согласно Фиг.4.

На этапе 707 АУПР №1 выполняет процесс проверки подлинности ПОб №1 на основе информации, управляемой со стороны РА. Это идентично этапу 405 Фиг.4. Если проверка подлинности ПОб №1 успешно завершена процессом проверки подлинности, то АУПР №1 делает вывод о том, что АУПР по умолчанию для обслуживания МВМО, выбранного оборудованием ПОб №1, есть он сам АУПР №1. Если АУПР №1 делает вывод о том, что сам АУПР №1 является АУПР по умолчанию, соответствующим выбранному обслуживанию МВМО, то АУПР №1 определяет, что у него нет информации о выбранном обслуживании МВМО. Затем АУПР №1 вводит идентификатор оборудования ПОб №1 в список групп ПОб, которые назначили ВИМГ, относящийся к выбранному обслуживанию МВМО, и затем запросили предоставление соответствующего обслуживания. На этапе 708: АУПР №1 сообщает всем КРС (КРС №2 – КРС №n), которые относятся к той же объединенной области PS, что и КРС №1, о том, что АУПР №1 обозначен в качестве АУПР по умолчанию. Передаваемая при этом информация включает в себя идентификатор обслуживания МВМО, выбранного оборудованием ПОб №1. Информацию Def_SGSN_MBMS_sel, предоставленную для АУПР №1 от КРС №1, можно также передать совместно (см. 709).

При реагировании на эту процедуру: КРС №2–КРС №n устанавливают параметр Def_SGSN_MBMS_sel, относящийся к определенному обслуживанию МВМО, таким же образом, каким это делает КРС №1 на этапе 704. Затем на этапе 710 КРС №2–КРС №n предоставляют для АУПР №1 заданный параметр Def_SGSN_MBMS_sel, относящийся к конкретному обслуживанию МВМО (см. 711). Это процесс подтверждения того, что АУПР №1 успешно зарегистриров
