Реферат

Область изобретения

Настоящее изобретение относится к скоросшивателям и аналогичным изделиям, таким как ежедневники, альбомы, записные книжки, блокноты и фотоальбомы со скрепляемыми листами.

Введение

Скоросшиватели обычно состоят из двух наиболее важных составных частей, каркаса и обложки. К использованному здесь каркасу относится рама переплета, включающая кольца, стержень и возможные исполнительные механизмы, за исключением обложки. К использованному здесь стержню относится удлиненная часть каркаса, на которой закреплены кольца; в определение стержня не входят кольца и другие поперечно выступающие элементы, расположенные или на продольных концах каркаса, как, например, исполнительные рычажки, или вблизи к местам крепления колец, как, например, пружины, закрученные вокруг оснований колец, а также поперечно выступающие элементы, вращение которых с удлиненной частью каркаса не предусмотрено, например, застежка для крепления обложки, обернутая вокруг и вращающаяся вокруг удлиненной части.

Одним из требований к скоросшивателям, относящимся и к каркасу, и к обложке, является минимизация «отпечатка» скоросшивателя. Отпечатком скоросшивателя является площадь, покрываемая скоросшивателем, любой его частью, при расположении его на плоской поверхности. Минимизация отпечатка позволяет более эффективно использовать пространство на рабочем столе или на коленях.

Альтернативное изделие, спиральный блокнот, целенаправленно достигает улучшения упомянутого свойства, за счет того, что пользователям предоставляется возможность переворачивать переднюю обложку и перелистывать страницы идеально плоско вниз под заднюю обложку и под последующие страницы. Однако спиральные блокноты не позволяют просто добавлять или удалять страницы.

Обычные скоросшиватели имеют очень большой отпечаток вследствие того, что во время использования передняя обложка раскрыта на 180 градусов по отношению к задней обложке. Такой большой отпечаток делает эти скоросшиватели громоздкими в использовании.

Более того, когда передняя обложка и начальные страницы перевернуты в положение позади задней обложки и остальных страниц в обычном скоросшивателе, то передние и оставшиеся задние страницы не лежат в одной плоскости с передней и задней обложкой, соответственно. Большое усилие прикладывается к отдельным листам, что влечет за собой их отрыв от скоросшивателя, а крылообразная форма кипы перелистанных страниц, передней обложки, задней обложки и оставшихся листов не обеспечивает плоскую поверхность для письма. Более того, в этом случае, трудно писать на самом верхнем листе, поскольку пачка листов сгибается и пружинит под давлением кисти и руки пишущего.

Известны попытки уменьшить отпечаток скоросшивателей при их использовании, в то же время устраняя проблемы, перечисленные выше для обычных скоросшивателей. Однако все попытки имели тот или иной недостаток, включая: 1) устранение заданных свойств, 2) лишь частичное достижение цели, и 3) появление нежелательных свойств.

Неспособность известных скоросшивателей уменьшить отпечаток скоросшивателя является в основном результатом 1) большого размера поперечного сечения осей известных каркасов, 2) способов крепления обложки к каркасу, и 3) конструкции обложек.

Первая основная причина этих недостатков, большой размер поперечного сечения стержня каркаса у скоросшивателя с сшиваемыми листами, возникает, в основном, в результате выполнения общего требования для каркасов - возможности одновременно открывать и закрывать все кольца каркаса с помощью простого исполнительного механизма. АСОЗК, использованная здесь для описания таких каркасов, является акронимом Активации Синхронного Открытия/Закрытия Колец.

Обычные скоросшиватели со свободными листами имеют каркасы с АСОЗК с большим и малым размерами поперечного сечения стержня, в которых большой размер встроен в периметр колец, тогда как малый размер является по существу радиусом к центру колец. Стержни каркаса скоросшивателей традиционно имели поперечное сечение с соотношением большого и малого размеров более чем два.

В обычных скоросшивателях передняя обложка прикреплена к средней обложке, которая в свою очередь прикреплена к задней обложке. Каркас с АСОЗК жестко скреплен со средней или задней обложкой посредством заклепок.

Примерные размеры обложек обычных скоросшивателей, имеющихся в продаже, следующие:

Толщина передней и задней обложки	Толщина средней обложки
2 мм	2 мм
3 мм	4,5 мм
4 мм	5 мм

Типичные размеры каркасов обычных скоросшивателей, имеющихся в продаже:

Наружный диаметр колец	Толщина зубьев кольца	Ширина стержня каркаса
13,5 мм	1 мм	10 мм
21 мм	2 мм	16 мм
32 мм	2,8 мм	25 мм
75 мм	3,5 мм	50 мм

Наружный диаметр кольца отличается от его внутреннего диаметра на толщину двух зубьев кольца. Ширина стержня каркаса является большим размером поперечного сечения стержня каркаса в скоросшивателе. Ширина стержня каркасов ограничена и зависит от используемого механизма АСОЗК и толщины зубьев колец. Следует заметить, что с увеличением размера колец толщина зубьев увеличивается, чтобы выдержать повышенную нагрузку на кольца. Поскольку зубья колец обычно приклепаны к пластинам в обычных скоросшивателях, с увеличением толщины зубьев колец ширина стержня каркаса должна увеличиться, чтобы удержать более толстые зубья. Наименьшие обычные скоросшиватели, имеющиеся в продаже, маленькие карманные скоросшиватели имеют толщину стержня каркаса не менее 10 мм. Вследствие тонкости сегментов обложки и заметной толщины стержней каркаса известны предложения не встраивать стержень каркаса с АСОЗК в обложку скоросшивателя.

В конструкции известных каркасов с АСОЗК большое поперечное сечение приводит к такой ориентации поперечного сечения, что радиально к центру колец располагается фактически большой размер, чтобы попытаться уменьшить отпечаток скоросшивателя. Однако в такой ориентации труднее крепить обложку, что в свою очередь заставляет использовать только переднюю и заднюю обложки, без использования средней обложки между ними. Подобное расположение оставляет кольца и концы свободно скрепленных листов менее защищенными и делает скоросшиватель громоздким и менее привлекательным. В подобном известном скоросшивателе создается неудобный бугор, противоречащий требованию плоской поверхности для письма, когда каркас находится в положении между пачкой сшиваемых листов или в положении между передней и задней обложкой, когда передняя обложка перевернута позади задней. Американские патенты Шнайдера №3190293, Има №4904103 и Доусона №2331461 являются примерами подобных известных скоросшивателей.

Как альтернатива, чтобы уменьшить отпечаток скоросшивателя, некоторые скоросшиватели имеют независимо открывающиеся кольца. В некоторых таких скоросшивателях задняя обложка вращается вокруг тонкого каркаса, а передняя обложка подвижно скреплена кольцами, и отсутствует средняя обложка, соединяющая переднюю обложку с задней. Добавление и изъятие скрепляемых листов в таких конструкциях является утомительным. Кроме того, выставленные наружу кольца выглядят непривлекательно, а скрепленные листы менее защищенными. Американские патенты Шилда №659860 и Слоннигера №2268431 являются примерами подобных скоросшивателей.

Еще одна проблема среди известных попыток создать скоросшиватель с минимальным отпечатком связана с формой колец, которые вмещают разный объем страниц в раскрытом на 360 градусов положении по сравнению с закрытым. Эта разница в объеме происходит в результате внедрения каркаса среди сшиваемых листов лишь в каком-то одном положении, но не в другом. Американский патент №4904103 Има является примером такого скоросшивателя.

Краткое изложение изобретения

Таким образом, настоящее изобретение предоставляет улучшенный скоросшиватель, удовлетворяющий цели обеспечения минимального отпечатка во время использования скоросшивателя, в то же время избегающий прежних недостатков. Изобретение включает в себя усовершенствование каркаса скоросшивателя, обложки и крепления каркаса к обложке.

Чтобы уменьшить отпечаток скоросшивателя, различные воплощения описанного ниже изобретения содержат как признак по меньшей мере один из следующих элементов:

1) Каркас с минимальным НОПСК (определение приведено ниже).

2) Каркас с АСОЗК.

3) Конструкцию обложки, которая позволяет передней и задней обложке складываться в плоскую конструкцию при раскрытии на 360 градусов, одновременно позволяя кольцам вращаться вокруг края сложенной в одну плоскость обложки.

4) Стержень каркаса, имеющий осевое расположение относительно вращения колец, и задняя обложка, вращающаяся в противоположную сторону, когда скоросшиватель раскрыт на 360 градусов.

5) Стержень каркаса, встроенный или частично встроенный в обложку при конструировании и (или) при использовании скоросшивателя.

6) Средняя обложка, соединяющая переднюю и заднюю обложки.

7) Такое крепление средней обложки к задней, что обложки не препятствуют вращению колец, когда скоросшиватель раскрыт на 360 градусов.

8) Прорези или отверстия для исключения столкновения обложки с кольцами каркаса при вращении колец каркаса через плоскость задней обложки.

9) Наибольший размер колец намного длиннее, чем НОПСК (определение приведено ниже).

10) Крепление каркаса к обложке таким способом, который позволяет передней обложке плоско лежать на задней обложке, когда скоросшиватель раскрыт на 360 градусов.

11) Кольца упрятаны (не видны), когда скоросшиватель закрыт.

12) Опорные прокладки для письма (описанные ниже).

13) Стабильное постепенное вращение колец вокруг края плоско сложенной обложки без особого смещения в какое-то предпочтительное положение.

14) Форма колец с конкретной ориентацией по отношению к каркасу и обложке с целью оптимизации или стабилизации вместимости скоросшивателя.

В предпочтительных вариантах имеется стержень. НОПСК обозначает Наибольший Отрезок по Периметру Сечения Каркаса и относится к отрезку наибольшей длины, соединяющему две точки периметра поперечного сечения стержня каркаса. Например, в стержне каркаса с круглым сечением НОПСК является диаметром круга; с эллипсоидным - НОПСК является большой осью; с квадратным или прямоугольным - НОПСК является диагональю; с треугольным - НОПСК является наиболее длинной стороной треугольника.

Очень важен размер НОПСК. Когда скоросшиватель раскрыт на 360 градусов, обложка скоросшивателя вывернута так, что, по крайней мере, части внутренних поверхностей передней и задней обложки обращены в противоположные стороны, и стержень каркаса, а также и часть обложки, могут быть зажаты между перелистанными и оставшимися, сшиваемыми листами. Предпочтительно, если обложка складывается в одну плоскость при раскрытии на 360 градусов. Кольца должны иметь возможность вращаться, когда обложка раскрыта на 360 градусов. В предпочтительных вариантах, вращение колец вызывает вращение стержня. Если размер НОПСК меньше или равен толщине передней и задней обложек, стержень может лежать полностью между плоскостями внутренних поверхностей передней и задней обложки при всех возможных вращательных положениях стержня; в этом случае, стержень остается впритык с передней и задней обложкой, так что любой возможный бугор, вызванный стержнем, когда он расположен между перелистанными и оставшимися сшиваемыми листами, будет минимален или полностью предотвращен, чтобы получить более плоскую поверхность верхнего сшитого листа. Кроме того, размер НОПСК влияет на желаемую толщину части обложки, имеющей трубчатую полость или трубку, в которой вращается стержень в качестве центра вращения обложки; поскольку сегмент обложки вращается вокруг стержня, трубка, содержащая стержень, должна вмещать размер НОПСК.

Различные особенности каждого предпочтительного варианта объединены вместе, чтобы обеспечить плоское и параллельное положение свободно скрепленных листов снизу и сверху задней обложки, когда обложка раскрыта на 360 градусов, вне зависимости от того, сколько - ни одного, один, много или же все скрепляемые листы перевернуты позади задней обложки.

В предпочтительных вариантах, каркас с АСОЗК расположен с возможностью вращения внутри обложки так, что 1) стержень является центром, вокруг которого вращается обложка, и 2) стержень имеет осевое расположение относительно противоположного вращения обложки и колец.

Описано несколько вариантов каркасов для использования в скоросшивателях с целью минимизации НОПСК. Например, в одном варианте каркаса кольца крепятся с помощью сварки или спайки, экономящей место, вместо заклепок, требующих большего места в обычных скоросшивателях.

Встраивание каркаса в часть обложки без того, чтобы эта часть стала неприемлемо толстой и непривлекательной, становится возможным для каркасов, начиная с величины НОПСК 7-9 мм. Наиболее предпочтительно, когда НОПСК меньше или равен 5 мм.

Предпочтительно, когда скоросшиватель имеет каркас с АСОЗК с синхронным разъединяющим элементом или исполнительным механизмом, чтобы открывать или закрывать его кольца одновременно. Предпочтительный синхронный разъединяющий элемент имеет первый соединительный элемент, который соединен с одним набором сегментов кольца, и второй соединительный элемент, который соединен с соответствующим вторым, противоположным набором сегментов кольца. Синхронный разъединительный элемент имеет механизм, заставляющий первый соединительный элемент двигаться в направлении второго соединительного элемента так, чтобы открывать или закрывать сегменты первого кольца относительно сегментов второго кольца.

Способы крепления передней, средней и задней частей обложки также описаны.

Цели и преимущества изобретения

Таким образом, некоторыми целями или преимуществами данного изобретения в различных вариантах, описанных ниже, являются:

а) создать скоросшиватель, который позволяет уменьшить размер своего отпечатка во время использования за счет переворачивания передней обложки и любого числа сшитых листов плоско под заднюю обложку и оставшиеся листы, и у которого отсутствуют ограничения и недостатки указанных прошлых попыток;

b) создать скоросшиватель, который является двусторонним, так что каждая сторона может быть использована с равным преимуществом, причем двусторонность достигается раскрытием скоросшивателя на 360 градусов, а затем, таким его расположением, чтобы имелся доступ к обратной странице перевернутого листа в раскрытом месте или к передней странице оставшегося неперевернутым листа, в результате чего можно писать на любой или на обеих сторонах листа;

c) создать скоросшиватель, который всегда образует плоскую поверхность для письма, включая случай, когда передняя обложка открыта на 180 или 360 градусов относительно задней обложки, а вся поверхность находящейся в обращении подвижно скрепленной страницы является плоской и может быть использована от края и до края, сверху донизу;

d) создать скоросшиватель, у которого передняя и задняя обложка и, если прилагаются, опорные прокладки для письма могут заменять крышку стола, обеспечивая хорошую опору для написания, когда папка находится на коленях или ее держат в руках;

e) создать привлекательный скоросшиватель с незаметными кольцами, когда он закрыт;

f) создать скоросшиватель, обеспечивающий превосходную защиту подвижно сшитых листов с помощью окружающей обложки;

g) создать скоросшиватель, с которым легко обращаться, удобно упаковывать в портфели, сумки для книг и раскладывать или расставлять на книжные полки;

h) создать скоросшиватель, который снижает изнашиваемость свободно скрепленных страниц, когда они перевернуты под заднюю обложку и оставшиеся страницы;

i) создать скоросшиватель, достаточно тонкий, когда он закрыт, вмонтировав стержень каркаса внутрь обложки;

j) создать скоросшиватель со свободно удерживающими кольцами для удержания сшитых листов, позволяющий при желании легко добавлять или вынимать сшиваемые листы;

k) создать скоросшиватель с возможностью одновременно открывать или закрывать все кольца скоросшивателя с помощью каркасного механизма, чтобы снизить усилия по добавлению или изъятию сшитых листов;

l) создать скоросшиватель с наименьшей возможной величиной НОПСК, чтобы устранить или уменьшить какой бы то ни было бугор, вызванный каркасом, когда скоросшиватель открыт на 360 градусов, чтобы каркас отвечал требованию одновременного открытия и закрытия всех колец;

m) создать скоросшиватель с каркасом, который способен разместить различное число колец на разных расстояниях;

n) создать скоросшиватель с каркасом, который приводится в действие пружиной или может быть зафиксирован в одном из двух устойчивых положений, закрытом или открытом, так что его кольца не могут открываться или закрываться самопроизвольно;

о) создать каркас с формой колец, которая создает по существу постоянную вместимость листов во время употребления, когда каркас может быть повернут из своего вертикального положения; и

р) создать скоросшиватель, который можно дешево производить.

Дальнейшие цели и преимущества заявленного изобретения станут очевидными после рассмотрения чертежей и следующего описания.

Краткое описание чертежей

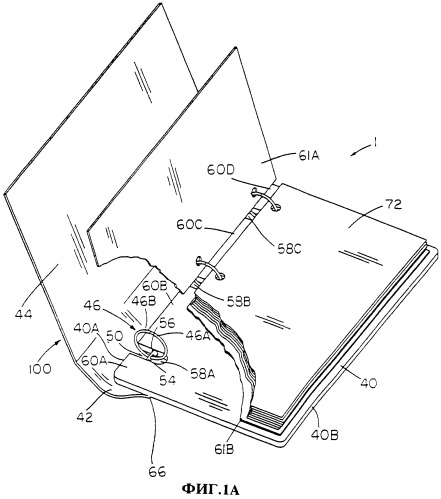

Фиг.1А - изометрический вид варианта скоросшивателя согласно настоящему изобретению с передней обложкой, открытой примерно на 120 градусов относительно задней обложки, в котором вращается стержень каркаса скоросшивателя.

Фиг.1В - изометрический вид скоросшивателя, изображенного на Фиг.1А, в закрытом положении.

Фиг.1С - изометрический вид скоросшивателя, изображенного на Фиг.1А, с передней обложкой и передними листами, раскрытыми на 180 градусов относительно задней обложки.

Фиг.1D - изометрический вид скоросшивателя, изображенного на Фиг.1А, с передней обложкой и передними страницами, полностью раскрытыми на 360 градусов в плоское положение снизу под задней обложкой и задними страницами.

Фиг.1Е - вид сечения скоросшивателя, изображенного на Фиг.1D, по линии 1Е-1Е на Фиг.1D.

Фиг.1F - сечение скоросшивателя, изображенного на Фиг.1Е, перевернутого на 180 градусов для того, чтобы писать на обратной стороне перелистанного листа.

Фиг.1G - изометрический вид каркаса изображенного на Фиг.1А скоросшивателя с закрытыми кольцами.

Фиг.1Н - изометрический вид каркаса изображенного на Фиг.1А скоросшивателя с открытыми кольцами.

Фиг.1I - изометрический вид части каркаса изображенного на Фиг.1А скоросшивателя.

Фиг.1J - изометрический вид остальной части каркаса изображенного на Фиг.1А скоросшивателя. Как видно из Фиг.1А, 1G-1H и 1K-1L, внутренний стержень предпочтительно вкладывается в полую внешнюю трубку перед креплением половинок колец к внутреннему стержню во время производства стержня каркаса.

Фиг.1К - изометрический вид каркаса изображенного на Фиг.1А скоросшивателя с кольцами в закрытом положении, с частью секции, показывающей конструкцию синхронного разъединяющего элемента, расположенного внутри стержня, который одновременно открывает или закрывает кольца скоросшивателя.

Фиг.1L - изометрический вид каркаса изображенного на Фиг.1А скоросшивателя кольцами в открытом положении, с частью секции показывающей конструкцию синхронно разъединяющего элемента, расположенного внутри стержня, который одновременно открывает или закрывает кольца.

Фиг.2А - изометрический вид второго варианта скоросшивателя в закрытом положении, с передней обложкой, подвижно закрепленной на кольцах, а также соединенной швом со средней обложкой, которая находится снаружи колец скоросшивателя.

Фиг.2В - вид поперечного сечения скоросшивателя, изображенного на Фиг.2А, по линии 2В-2В с Фиг.2А.

Фиг.2С - изометрический вид скоросшивателя, изображенного на Фиг.2А, из которого удалены свободно скрепленные листы и передняя обложка открыта на 180 градусов относительно задней обложки, а средняя обложка сложена по линии складки, сделанной для раскрытия на 180 градусов.

Фиг.2D - сечение изображенного на Фиг.2В скоросшивателя, в котором передняя обложка и передние сшиваемые листы открыты на 180 градусов относительно задней обложки, а средняя обложка сложена по линии складки, сделанной для раскрытия на 180 градусов.

Фиг.2Е - сечение изображенного на Фиг.2В скоросшивателя, в котором передняя обложка и передние сшиваемые листы открыты на 360 градусов в плоское положение снизу под задней обложкой и задними страницами, а средняя обложка сложена вдоль линии складки, сделанной для раскрытия на 360 градусов.

Фиг.3А - изометрический вид третьего варианта скоросшивателя в закрытом положении, с передней обложкой, подвижно закрепленной на кольцах с помощью покрывающих кольца соединительных петель.

Фиг.3В - вид поперечного сечения скоросшивателя, изображенного на Фиг.3А вдоль линии 3В-3В на Фиг.3А.

Фиг.3С - изометрический вид изображенного на Фиг.3А скоросшивателя, в котором передняя обложка и передние сшитые листы открыты на 180 градусов относительно задней обложки, а средняя обложка сложена вдоль линии складки, сделанной для раскрытия на 180 градусов.

Фиг.3D - вид поперечного сечения скоросшивателя, изображенного на Фиг.3С вдоль линии 3D-3D на Фиг.3С.

Фиг.3Е - вид сечения, изображенного на Фиг.3В скоросшивателя, в котором передняя обложка и передние сшиваемые листы открыты на 360 градусов в плоское положение снизу под задней обложкой и задними страницами, а средняя обложка сложена вдоль линии складки, сделанной для раскрытия на 360 градусов.

Фиг.4А - изометрический вид четвертого варианта скоросшивателя, в котором часть средней обложки состыкована с передней обложкой и может вращаться вокруг стержня каркаса скоросшивателя, а другая часть средней обложки состыкована с задней обложкой и тоже способна вращаться вокруг стержня каркаса скоросшивателя.

Фиг.4В - изометрический вид изображенного на Фиг.4А скоросшивателя, в котором передняя обложка открыта на 180 градусов относительно задней обложки, а средняя обложка натянута в одном уровне с ними.

Фиг.4С - изометрический вид изображенного на Фиг.4А скоросшивателя, в котором передняя обложка открыта на 360 градусов относительно задней обложки, в котором часть средней обложки, состыкованная с передней обложкой, повернута примерно на 180 градусов относительно части средней обложки, состыкованной с задней обложкой.

Фиг.4D - вид снизу скоросшивателя, изображенного на Фиг.4С, в котором добавлены сшиваемые листы.

Фиг.5А - изометрический вид пятого варианта скоросшивателя, в котором передняя и задняя обложки состыкованы со средней обложкой, и в котором имеется средний брусок, способный вращаться вокруг стержня каркаса.

Фиг.5В - вид снизу на скоросшиватель, изображенный на Фиг.6А, к которому добавлены сшитые листы и в котором передняя обложка и передние листы раскрыты на 360 градусов в плоское положение снизу под задней обложкой и оставшимися листами.

Фиг.6А - изометрический вид шестого варианта скоросшивателя с подвижно скрепленной передней обложкой, без средней обложки, и с задней обложкой, вращающейся вокруг стержня каркаса скоросшивателя.

Фиг.6В - изометрический вид задней обложки скоросшивателя, изображенного на Фиг.6А.

Фиг.7А - изометрический вид седьмого варианта скоросшивателя с четырехплоскостной обложкой, состоящей из задней обложки, состыкованной с двухплоскостной средней обложкой, которая состыкована с передней обложкой, и со стержнем каркаса скоросшивателя, и расположенным с возможностью вращения вблизи свободного края задней обложки.

Фиг.7В - вид снизу на скоросшиватель, изображенный на Фиг.7А, в котором передние страницы перевернуты в плоское положение снизу под частью обложки, содержащей каркас и снизу под задними листами, и в котором обложка согнута в виде буквы Z.

Фиг.8 - изометрический вид восьмого варианта скоросшивателя, подобный седьмому варианту, но который застегивается на молнию, а задняя обложка которого присоединяется или отсоединяется с помощью застежки с крючком и петлей.

Фиг.9 - вид снизу на девятый вариант скоросшивателя, подобный первому варианту, но со второй частью средней обложки, которая состыкована с передней обложкой и соединяется с помощью застежки с крючком и петлей с задней обложкой, чтобы застегивать скоросшиватель в закрытом положении.

Фиг.10 - вид снизу на десятый вариант скоросшивателя, схожий с девятым вариантом, но в котором поменялись местами крепления средней к задней обложке, постоянное - на крепление с крючком и петлей.

Фиг.11 - вид снизу на одиннадцатый вариант скоросшивателя с двумя половинами передней обложки, наглухо застегивающимися в виде конверта с помощью застежки с крючком и петлей, в котором одна передняя половина постоянно соединена с задней обложкой подобно варианту один, в то время как другая половина состыкована с задней обложкой, подобно варианту десять.

Фиг.12 - изометрический вид двенадцатого варианта скоросшивателя с четырехплоскостной обложкой, состоящей из задней обложки, способной вращаться вокруг стержня каркаса, и верхний край которой состыкован с верхним краем одной из частей двухплоскостной средней обложки.

Фиг.13А - изометрический вид тринадцатого варианта скоросшивателя со средней обложкой, прикрепленной к задней обложке способом, схожим с вариантом один, но с задней обложкой, подвижно закрепленной на кольцах и каркасом, не встроенным в обложку.

Фиг.13В - вид снизу на скоросшиватель, изображенный на Фиг.13А с передней обложкой, открытой на 360 градусов относительно задней обложки и с передней обложкой, сложенной на себя.

Фиг.14А - изометрический вид четырнадцатого варианта скоросшивателя со средней обложкой, прикрепленной к передней и задней обложке способом, схожим с вариантом два, но с обеими передней и задней обложкой подвижно закрепленными на кольцах и каркасом, не встроенным в обложку.

Фиг.14В - вид снизу на скоросшиватель, изображенный на Фиг.14А, с передней обложкой, открытой на 180 градусов относительно задней обложки, и со средней обложкой, сложенной вдоль складки, сделанной для раскрытия на 180 градусов.

Фиг.14С - вид снизу на скоросшиватель, изображенный на Фиг.14А, с передней обложкой, открытой на 360 градусов относительно задней обложки, и со средней обложкой, сложенной вдоль складки, сделанной для раскрытия на 360 градусов.

Фиг.15 - вид снизу на пятнадцатый вариант скоросшивателя с передней обложкой, открытой на 180 градусов относительно задней обложки, каркасом, встроенным в среднюю обложку, передней и задней обложкой, подвижно закрепленными на кольцах, и средней обложкой, соединенной с передней и задней обложкой наружными швами относительно колец.

Фиг.16А - изометрический вид шестнадцатого варианта скоросшивателя, аналогичного первому варианту, но с отверстиями вместо прорезей.

Фиг.17 - изометрический вид семнадцатого варианта скоросшивателя с каркасом, встроенным около верхнего края задней обложки так, что сшиваемые листы держатся сверху задней обложки.

Фиг.18А - изометрический вид семнадцатого варианта скоросшивателя, где задняя обложка способна вращаться вокруг стержня каркаса, плоская часть двухплоскостной средней обложки, которая состыкована с задней обложкой, складывается на 180 градусов относительно задней обложки, причем складка проходит через прорези, которые расположены наполовину в задней обложке, наполовину в средней обложке, что способствует вращению колец против часовой стрелки без препятствия со стороны задней или средней обложки.

Фиг.18В - вид снизу на скоросшиватель, изображенный на Фиг.18А, с передней обложкой, открытой на 180 градусов относительно задней обложки, с добавленными опорными прокладками для письма и сшиваемыми листами.

Фиг.19А - изометрический вид девятнадцатого варианта скоросшивателя, аналогичного варианту 18, с добавлением складывающегося покрытия для прорезей.

Фиг.19В - вид снизу на скоросшиватель, изображенный на Фиг.19А, с передней обложкой в закрытом положении относительно задней обложки, со складывающимся покрытием для прорезей в растянутом положении, и с добавленными опорными прокладками для письма и сшиваемыми листами.

Фиг.19С - вид снизу на скоросшиватель, изображенный на Фиг.19А, с передней обложкой открытой на 360 градусов относительно задней обложки, со складывающимся покрытием для прорезей в сложенном положении, и с добавленными опорными прокладками для письма и сшиваемыми листами.

Фиг.20А - изометрический вид двадцатого варианта скоросшивателя, в котором каркас встроен в трубку, и в котором кольца каркаса продеты в виде петель через отверстия в средней обложке.

Фиг.20В - вид снизу на скоросшиватель, изображенный на Фиг.20А, в закрытом положении относительно задней обложки, и с добавленными сшиваемыми листами.

Фиг.20С - вид снизу на скоросшиватель, изображенный на Фиг.20А, с передней обложкой, открытой на 360 градусов относительно задней обложки, и с добавленными сшиваемыми листами.

Фиг.21А - вид снизу на двадцать первый вариант скоросшивателя в закрытом положении, аналогичный варианту 20, но где каркас встроен в трубку средней обложки с постоянной формой сечения.

Фиг.21В - вид снизу на скоросшиватель, изображенный на Фиг.21А, с передней обложкой, раскрытой на 360 градусов относительно задней обложки.

Фиг.22А - вид снизу на двадцать второй вариант скоросшивателя в закрытом положении, аналогичный варианту 21, но где каркас не встроен ни в какую трубку обложки так, что средняя обложка перемещается подвижно закрепленной на кольцах.

Фиг.22В - вид снизу на скоросшиватель, изображенный на Фиг.22А, с передней обложкой, раскрытой на 360 градусов относительно задней обложки.

Фиг.23А - вид снизу на двадцать третий вариант скоросшивателя в закрытом положении, у которого имеется гибкая средняя обложка и каркас с обычным стержнем в форме дуги, который прочно прикреплен к обложке заклепкой толщиной со скрепку, и способен вращаться за счет эластичности средней обложки.

Фиг.23В - вид снизу на скоросшиватель, изображенный на Фиг.23А, с передней обложкой, открытой на 360 градусов, со всеми сшитыми листами, лежащими на задней обложке.

Фиг.23С - вид снизу на скоросшиватель, изображенный на Фиг.23А, но с передней обложкой, опорной подкладкой для письма и одним передним листом, перевернутыми под заднюю обложку и оставшиеся листы.

Фиг.23D - вид снизу на скоросшиватель, изображенный на Фиг.23А, но с передней обложкой, опорной подкладкой для письма, и половиной передних листов, перевернутых под заднюю обложку, и с оставшейся половиной сшитых листов.

Фиг.23Е - вид снизу на скоросшиватель, изображенный на Фиг.23А, но с передней обложкой, опорной подкладкой для письма, и со всеми, кроме одного, из передних листов, перевернутыми под заднюю обложку, и с оставшимся одним сшиваемым листом.

Фиг.24А - вид снизу на двадцать четвертый вариант скоросшивателя в закрытом положении, аналогичный варианту 23, но с более тонкой, более эластичной средней обложкой и обычной круглой заклепкой, которая крепит каркас со средней обложкой.

Фиг.24В - вид снизу на скоросшиватель, изображенный на Фиг.24А, но с передней обложкой, опорной подкладкой для письма, и одним передним листом, перевернутым под заднюю обложку и оставшиеся листы.

Фиг.24С - вид снизу на скоросшиватель, изображенный на Фиг.24А, но с передней обложкой, опорной подкладкой для письма, и половиной передних листов перевернутыми под заднюю обложку, и с оставшейся половиной сшиваемых листов.

Фиг.25А - вид снизу на двадцать пятый вариант скоросшивателя в закрытом положении, который имеет такой же каркас как и в вариантах 23 и 24, но чей каркас вращается за счет шарнирного соединения в задней обложке.

Фиг.25В - вид снизу на скоросшиватель изображенный на Фиг.25А, но с передней обложкой, опорной подкладкой для письма, и одним передним листом перевернутыми под заднюю обложку и оставшиеся листы.

Фиг.26А - изометрический вид второго варианта каркаса для использования в скоросшивателе, показывающий положение кнопки исполнительного механизма каркаса, когда кольца находятся в открытом положении.

Фиг.26В - вид снизу на часть сечения каркаса, изображенного на Фиг.26А, показывающий конструкцию синхронного разъединяющего элемента, когда кольца находятся в закрытом положении.

Фиг.26С - фронтальный вид сечения каркаса, изображенного на Фиг.26А, показывающий конструкцию синхронного разъединяющего элемента и положение кнопки исполнительного механизма, когда кольца находятся в закрытом положении.

Фиг.27А - изометрический вид третьего варианта каркаса для использования в скоросшивателе, с местными сечениями, показывающими конструкцию синхронного разъединяющего элемента, когда кольца находятся в закрытом положении.

Фиг.27В - изометрический вид каркаса, изображенного на Фиг.27А, где части секции показывают конструкцию синхронного разъединяющего элемента, когда кольца находятся в открытом положении.

Фиг.28А - изометрический вид четвертого варианта каркаса для использования в скоросшивателе, с местными сечениями, показывающими конструкцию синхронного разъединяющего элемента, когда кольца находятся в закрытом положении.

Фиг.28В - изометрический вид каркаса, изображенного на Фиг.28А, с местными сечениями, показывающими конструкцию синхронного разъединяющего элемента, когда кольца находятся в открытом положении.

Фиг.29А - изометрический вид пятого варианта каркаса для использования в скоросшивателе, при закрытых кольцах.

Фиг.29В - вид снизу на кольцо каркаса с Фиг.29А.

Фиг.29С - местное сечение фиг.29А, обозначенное линиями 29С-29С на Фиг.29А.

Фиг.30А вид снизу на первый вариант кольца для использования в скоросшивателе, которое имеет частично эллиптическую форму с прямым верхним сегментом.

Фиг.30В-30F - виды снизу на Фиг.1, в котором кольца заменены на кольца с Фиг.30А; Фиг.30В-30F изображают вращение каркаса и соответствующие положения обложки, когда передняя обложка, опорная подкладка для письма, и переменное число передних сшиваемых листов перевернуты снизу под заднюю обложку и переменное число задних листов.

Фиг.31А - вид снизу на второй вариант кольца для использования со скоросшивателем, которое имеет частично эллиптическую форму с прямыми верхними и нижним сегментами.

Фиг.31В-31F - виды снизу на Фиг.1, в котором кольца заменены на кольца из Фиг.31А; Фиг.31В-31F изображают вращение каркаса и соответствующие положения обложки, когда передняя обложка, опорная подкладка для письма, и переменное число передних сшиваемых листов перевернуты снизу под заднюю обложку и переменное число задних листов.

Фиг.32А - вид снизу на третий вариант кольца для использования со скоросшивателем, которое имеет частично эллиптическую форму с тремя прямыми верхними сегментами.

Фиг.32В-32F - виды снизу на Фиг.1, в котором кольца заменены на кольца из Фиг.32А; Фиг.32В-32F изображают вращение каркаса и соответствующие положения обложки, когда передняя обложка, опорная подкладка для письма, и переменное число передних сшиваемых листов перевернуты снизу под заднюю обложку и переменное число задних листов.

Фиг.33А - вид снизу на четвертый вариант кольца для использования со скоросшивателем, которое имеет частично эллиптическую форму с двумя прямыми верхними сегментами.

Фиг.33В-33F - виды снизу на Фиг.1, в котором кольца заменены на кольца из Фиг.33А; Фиг.33В-33F изображают вращение каркаса и соответствующие положения обложки, когда передняя обложка, опорная подкладка для письма, и переменное число передних сшиваемых листов перевернуты снизу под заднюю обложку и переменное число задних листов.

Подробное описание предпочтительных вариантов Фиг.1А-1L

Первый предпочтительный вариант скоросшивателя 1 согласно настоящему изобретению изображен на Фиг.1А-1D (скоросшиватель 1, открытый на 120 градусов, 0 градусов, 180 градусов и 360 градусов, соответственно), Фиг.1Е-1F (виды снизу на скоросшиватель 1, раскрытый на 360 градусов), и Фиг.1G-1F (каркас 50 скоросшивателя 1). Скоросшиватель 1 включает обложку 100 и каркас 50, и по желанию, сшиваемые опорные подкладки для письма 61А и 61В.

О
