Устройство и способ передачи и приема информации о качестве прямого канала в системе мобильной связи

Устройство и способ передачи и приема информации о качестве прямого канала в системе мобильной связи

Иллюстрации

Показать все

Реферат

Область изобретения

Настоящее изобретение относится, в общем, к системе мобильной связи, которая поддерживает мультимедийные услуги, включая речевую услугу и услугу передачи данных, и, в частности, к устройству и способу передачи и приема информации, служащей индикатором скорости прямой передачи данных между мобильной станцией (МС) и базовой станцией (БС).

Предшествующий уровень техники

Типичные системы мобильной связи, в частности системы мобильной связи множественного доступа с кодовым разделением каналов (МДКР), которые включают в себя синхронный МДКР (IS-2000) и асинхронную универсальную службу мобильных телекоммуникаций (УСМТ) (широкополосный МДКР), поддерживают интегрированную услугу речевой связи, передачи данных по выделенным каналам и низкоскоростной передачи пакетных данных (например, со скоростью 14 Кбит/с и ниже). Однако возрастающие потребности пользователей в услуге высокоскоростной передачи пакетных данных, например доступе к сети Интернет, обусловили развитие соответствующих систем мобильной связи. Система CDMA2000 1x EV-DO (только передача данных) поддерживает услугу высокоскоростной передачи пакетных данных со скоростью 2 Мбит/с и выше посредством выделения ресурсов речевой связи услуге передачи данных, однако данной системе присущ недостаток, заключающийся в том, что она не поддерживает услугу речевой связи и услугу передачи одновременно.

Для удовлетворения потребности в системе мобильной связи, поддерживающей как имеющуюся услугу речевой связи, так и услугу высокоскоростной передачи пакетных данных, была предложена система CDMA2000 1x EV-DV (обмен данными и речью). В системе 1х EV-DV БС планирует передачу пакетных данных и определяет параметры передачи в соответствии с качеством прямого канала. А именно, в течение каждого временного интервала (слота) БС из множества МС, осуществляющих связь с данной БС в текущий момент, выбирает одну МС, которой соответствует наивысшее качество прямого канала, передает на выбранную МС пакетные данные в соответствии с качеством прямого канала выбранной МС, определяет параметры передачи (например, скорость передачи данных, кодовую скорость и порядок модуляции).

Отношение мощности несущей к уровню помех (С/I), относящееся к исходящему от БС прямому общему каналу пилот-сигнала (П-ОКнП) и измеряемое в каждой МС, является существенным для определения качества прямого канала МС. МС сообщает в БС о результате измерения С/I по обратному каналу индикатора качества канала (О-КнИКК). Базовая станция планирует передачу пакетных данных по прямым каналам пакетных данных (П-КнПД) и определяет параметры передачи в соответствии с полученными от МС значениями С/I.

Фиг.1 представляет собой блок-схему общепринятого передатчика из состава МС, предназначенного для передачи на БС информации о качестве прямого канала. Согласно фиг.1 в каждом временном слоте длительностью 1,25 мс измеряют С/I П-ОКнП, принимаемого от БС (от сектора в случае секторной БС), с которой в текущий момент происходит обмен данными, проводят дискретизацию этого С/I и преобразуют его в соответствующий двоичный 5-битовый символ индикатора качества канала (ИКК). Кодер 110 кодирует этот символ ИКК с кодовой скоростью 5/12 (R=5/12) и выдает 12-битовую последовательность ИКК. Генератор 120 кодов Уолша формирует маскирующий код W_i ⁸ (i = 0,...,7) Уолша длины 8 в соответствии с индикатором лучшего сектора (ИЛС), который указывает на БС с наивысшим качеством прямого канала среди БС, которые рассматриваемая станция может распознать.

Блок 130 маскирования по Уолшу формирует 96-битовый символ, маскированный по Уолшу, посредством умножения вышеупомянутой кодовой последовательности на маскирующий код W_i ⁸ Уолша. Блок 140 отображения сигнала отображает 96-битовый символ в символ, состоящий из +1 и -1. Перед передачей блок 150 расширения спектра по Уолшу расширяет спектр выходного сигала блока 140 отображения сигнала с помощью кода W_i ¹² Уолша, назначенного КнИКК.

Фиг.2 представляет собой временную диаграмму передачи и приема в БС и МС информации о качестве прямого канала. Согласно фиг.2 МС в каждом слоте О-КнИКК передает на БС символ ИКК, служащий индикатором С/I П-ОКнП, исходящего от БС. По истечении некоторой задержки на распространение сигнала БС принимает этот символ ИКК и использует его для планирования КнПД и определения параметров КнПД. Задержка на распространение сигнала - это время, требующееся для передачи символа ИКК через эфир. Согласно фиг.2 принятый в n-м слоте O-КнИКК символ ИКК после некоторой задержки на обработку применяют к (n+1)-му слоту П-КнПД. Задержка на обработку соответствует времени, требующемуся для вычисления С/I П-ОКнП на основе символа ИКК, планирования передачи пакетных данных и определения параметров передачи.

В вышеописанном общепринятом способе передачи и приема информации о качестве прямого канала пропускная способность БС для обратного трафика заметно снижается, так как множество МС передают на БС символы ИКК в каждом слоте. Более того, исходящие от станций МС каналы О-КнИКК создают друг для друга взаимные помехи, в результате чего повышается уровень взаимных помех в пределах всей системы.

Сущность изобретения

Таким образом, одной из задач настоящего изобретения является обеспечение устройства и способа передачи информации о качестве прямого канала, минимизирующих объем служебной информации, передаваемой по обратной линии связи, в системе мобильной связи, поддерживающей речевую услугу и услугу передачи пакетных данных.

Другой задачей настоящего изобретения является обеспечение устройства и способа передачи информации о качестве прямого канала, минимизирующих мощность передачи по обратной линии связи в системе мобильной связи, поддерживающей речевую услугу и услугу передачи пакетных данных.

Еще одной задачей настоящего изобретения является обеспечение устройства и способа передачи информации о качестве прямого канала, минимизирующих взаимные помехи каналов обратной линии связи в системе мобильной связи, поддерживающей речевую услугу и услугу передачи пакетных данных.

Еще одной задачей настоящего изобретения является обеспечение устройства и способа раздельной передачи информации о качестве прямого канала в виде абсолютного значения и относительного значения в системе мобильной связи, поддерживающей речевую услугу и услугу передачи пакетных данных.

Еще одной задачей настоящего изобретения является обеспечение устройства и способа приема информации о качестве прямого канала для планирования передачи пакетных данных и определения параметров передачи в системе мобильной связи, поддерживающей речевую услугу и услугу передачи пакетных данных.

Для решения вышеизложенных и иных задач предусмотрены устройство и способ передачи и приема информации о качестве прямого канала между базовой станцией и мобильной станцией в системе мобильной связи МДКР, поддерживающей мультимедийную услугу, включая речевую услугу и услугу передачи данных.

В соответствии с одним из аспектов настоящего изобретения МС измеряет мощности сигналов прямого канала во множестве временных слотов и передает символ абсолютного значения, по меньшей мере, в одном временном слоте, выбранном из множества временных слотов, и символ относительного значения, по меньшей мере, в одном временном слоте из оставшихся временных слотов. В рассматриваемом случае символ абсолютного значения представляет мощность сигнала прямого канала, приходящуюся, по меньшей мере, на один временной слот, соответствующий выбранному временному слоту, а символ относительного значения представляет изменение мощности сигнала прямого канала, приходящейся, по меньшей мере, на один временной слот, соответствующий упомянутому одному из оставшихся временных слотов, относительно мощности сигнала прямого канала, измеренной в предыдущем временном слоте.

В соответствии с другим аспектом настоящего изобретения МС измеряет мощности сигналов прямого канала во множестве временных слотов, передает символ абсолютного значения, по меньшей мере, в одном временном слоте, выбранном из множества временных слотов, и сохраняет результат измерения мощности сигнала. В рассматриваемом случае символ абсолютного значения представляет мощность сигнала прямого канала, измеренную, по меньшей мере, в одном временном слоте, соответствующем выбранному временному слоту. МС передает символ относительного значения, по меньшей мере, в одном временном слоте из оставшихся временных слотов, обновляет значение мощности сигнала, соответствующее предыдущему временному слоту, согласно тому, что представляет символ относительного значения, и сохраняет новое значение мощности сигнала. Символ относительного значения представляет изменение мощности сигнала прямого канала, приходящейся, по меньшей мере, на один временной слот, соответствующий упомянутому одному из оставшихся временных слотов, относительно значения мощности сигнала прямого канала, сохраненного в предыдущем временном слоте.

В соответствии с еще одним аспектом настоящего изобретения БС принимает символ абсолютного значения, по меньшей мере, в одном временном слоте, выбранном из множества временных слотов, согласно символу абсолютного значения вычисляет мощность сигнала, соответствующую выбранному временному слоту, принимает символ относительного значения, по меньшей мере, в одном из оставшихся временных слотов, обновляет значение мощности сигнала, соответствующее предыдущему временному слоту, согласно тому, что представляет символ относительного значения, и вычисляет мощность сигнала, соответствующую упомянутому одному из оставшихся временных слотов.

В соответствии с еще одним аспектом настоящего изобретения генератор символов в МС формирует символ абсолютного значения, по меньшей мере, в одном временном слоте, выбранном из множества временных слотов, и формирует символ относительного значения, по меньшей мере, в одном из оставшихся временных слотов. В рассматриваемом случае символ абсолютного значения представляет мощность сигнала прямого канала, приходящуюся, по меньшей мере, на один временной слот, соответствующий выбранному временному слоту, а символ относительного значения представляет изменение мощности сигнала прямого канала, приходящейся, по меньшей мере, на один временной слот, соответствующий упомянутому одному из оставшихся временных слотов, относительно мощности сигнала прямого канала, соответствующей предыдущему временному слоту. Блок кодирования кодирует символ абсолютного значения и символ относительного значения.

В соответствии с еще одним аспектом настоящего изобретения приемник в БС принимает символ абсолютного значения, по меньшей мере, в одном временном слоте, выбранном из множества временных слотов, и символ относительного значения, по меньшей мере, в одном из оставшихся временных слотов. Блок вычисления символов вычисляет мощность сигнала, соответствующую выбранному временному слоту, согласно символу абсолютного значения, обновляет значение мощности сигнала, соответствующей предыдущему временному слоту, согласно тому, что представляет символ относительного значения, и вычисляет мощность сигнала, соответствующую упомянутому одному из оставшихся временных слотов.

Краткое описание чертежей

Вышеупомянутые и иные задачи, отличительные признаки и преимущества настоящего изобретения поясняются в подробном описании, приведенном ниже со ссылкой на чертежи, на которых:

фиг.1 - блок-схема общепринятого передатчика МС, предназначенного для передачи на БС информации о качестве прямого канала;

фиг.2 - временная диаграмма передачи и приема информации о качестве прямого канала в общепринятых БС и МС;

фиг.3 - соответствующая одному из вариантов осуществления настоящего изобретения блок-схема передатчика МС, предназначенного для передачи на БС информации о качестве прямого канала;

фиг.4 - соответствующая данному варианту осуществления настоящего изобретения таблица отображений, в которой уровни С/I П-ОКнП отображаются в символы абсолютного значения;

фиг.5 - соответствующая данному варианту осуществления настоящего изобретения блок-схема приемника БС, предназначенного для приема от МС информации о качестве прямого канала;

фиг.6 - соответствующая данному варианту осуществления настоящего изобретения временная диаграмма передачи и приема информации о качестве прямого канала между БС и МС в случае, когда символ абсолютного значения передают один раз за каждые четыре слота;

фиг.7 - соответствующая данному варианту осуществления настоящего изобретения временная диаграмма попеременной передачи символов абсолютного значения от МС на БС;

фиг.8 - соответствующая данному варианту осуществления настоящего изобретения иллюстрация передачи символа ИКК в случае, когда символ абсолютного значения передается с интервалом передачи, равным 8;

фиг.9 - иллюстрация соответствующей другому варианту осуществления настоящего изобретения передачи последовательных символов абсолютного значения;

фиг.10 - соответствующая второму варианту осуществления настоящего изобретения временная диаграмма попеременной передачи символов абсолютного значения от МС на БС, когда два символа абсолютного значения передаются от каждой МС в двух последовательных слотах;

фиг.11 - соответствующая настоящему изобретению блок-схема алгоритма, иллюстрирующая один из вариантов осуществления выполняемой в МС процедуры передачи на БС информации о качестве прямого канала;

фиг.12 - соответствующая настоящему изобретению блок-схема алгоритма, иллюстрирующая один из вариантов осуществления выполняемой в БС процедуры приема от МС информации о качестве прямого канала;

фиг.13 - соответствующая настоящему изобретению блок-схема алгоритма, иллюстрирующая другой вариант осуществления выполняемой в МС процедуры передачи на БС информации о качестве прямого канала;

фиг.14 - соответствующая настоящему изобретению блок-схема алгоритма, иллюстрирующая другой вариант осуществления выполняемой в БС процедуры приема от МС информации о качестве прямого канала;

фиг.15 - соответствующая настоящему изобретению блок-схема алгоритма, иллюстрирующая третий вариант осуществления выполняемой в МС процедуры передачи на БС информации о качестве прямого канала;

фиг.16 - соответствующая настоящему изобретению таблица отображений, в которой перечислены символы ИКК, являющиеся входными данными кодера, которые отображаются в кодовую последовательность, являющуюся выходными данными кодера;

фиг.17 - блок-схема соответствующего настоящему изобретению устройства кодирования, использующего разные кодеры для раздельного кодирования символа абсолютного значения и символа относительного значения.

Подробное описание предпочтительных вариантов осуществления

Ниже со ссылкой на чертежи описаны предпочтительные варианты осуществления настоящего изобретения. В нижеизложенном описании детальное описание широко известных функций или конструкций опущено, чтобы не затенять изобретение излишними подробностями.

В настоящем изобретении МС передает на БС в заранее заданном временном слоте абсолютное значение мощности сигнала прямого канала, измеренной в данной МС в текущем временном слоте, а в остальных временных слотах - относительное значение мощности сигнала прямого канала. Относительное значение служит индикатором увеличения, отсутствия изменения или уменьшения мощности сигнала прямого канала в качестве результата сравнения между мощностями сигналов, соответствующими текущему временному слоту и предыдущему временному слоту. Следовательно, относительное значение можно передавать посредством меньшего информационного объема и при меньшей мощности.

Хотя нижеследующее описание приводится в контексте системы IS-2000 1x EV-DV, настоящее изобретение также применимо для других систем мобильной связи, функционирующих при схожих технологических предпосылках и структурах каналов с модификациями, выполненными в рамках объема и сущности настоящего изобретения, что очевидно для специалистов в рассматриваемой области техники.

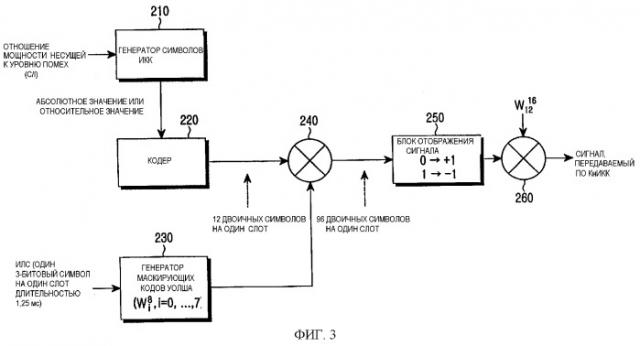

Фиг.3 представляет собой соответствующую одному из вариантов осуществления настоящего изобретения блок-схему передатчика МС, предназначенного для передачи на БС информации о качестве прямого канала. МС передает на БС в соответствующем слоте О-КнИКК информацию о качестве П-ОКнП, являющуюся результатом измерения, выполненного в заранее заданном временном слоте.

Согласно фиг.3 С/I П-ОКнП принимаемое от БС, осуществляющей связь с рассматриваемой МС в текущий момент, которое измеряется в течение каждого временного слота длительностью 1,25 мс, подается на генератор 210 символов ИКК. Генератор 210 символов ИКК преобразует С/I в символ ИКК, представляющий абсолютное значение С/I (в дальнейшем данный символ обозначен термином "символ абсолютного значения"), либо в символ ИКК, представляющий относительное значение С/I (то есть, увеличение, равенство или уменьшение) (в дальнейшем данный символ обозначен термином "символ относительного значения"). В соответствии с правилом, заранее установленным между БС и МС во время установления вызова, генератор 210 символов ИКК формирует символ абсолютного значения в заранее заданном временном слоте и символы относительного значения в остальных слотах. Символ абсолютного значения соответствует уровню С/I. Фиг.4 иллюстрирует таблицу отображений, в которой уровни С/I П-ОКнП отображаются в символы абсолютного значения.

Согласно таблице отображений по фиг.4, символы абсолютного значения представляют 16 уровней С/I, каждому из которых соответствует диапазон шириной от 1,4 до 1,5 дБ. Несмотря на то что в соответствии с фиг.4 наиболее значимый бит (НЗБ) каждого символа ИКК зарезервирован, с помощью 5-битовых символов ИКК можно выразить до 2⁵ уровней С/I. Символ относительного значения представляет изменение (увеличение, равенство или уменьшение) С/I, соответствующего текущему слоту, по сравнению с С/I, соответствующим предыдущему слоту.

Следовательно, генератор 210 символов ИКК сохраняет таблицу отображений по фиг.4, производит в данной таблице поиск символа абсолютного значения, соответствующего С/I, измеряемому в каждом слоте, и выдает этот символ. Генератор 210 символов ИКК также сохраняет результат измерения С/I, сравнивает С/I, соответствующее текущему слоту, с С/I, соответствующим предыдущему слоту, и формирует символ относительного значения, представляющий изменение С/I.

Кодер 220 кодирует символ ИКК и выдает 12-битовую кодовую последовательность. Генератор 230 маскирующих кодов Уолша формирует маскирующий код W_i ⁸ (i = 0, ..., 7) Уолша в соответствии с ИЛС, служащим индикатором БС с наивысшим качеством прямого канала среды БС, который рассматриваемая МС способна распознать.

Блок 240 маскирования по Уолшу формирует 96-битовый символ, маскированный по Уолшу, посредством умножения вышеупомянутой кодовой последовательности на маскирующий код W_i ⁸ Уолша. Блок 250 отображения сигнала отображает 96-битовый символ в символ, состоящий из +1 и -1. Блок 260 расширения спектра по Уолшу расширяет спектр выходного сигнала блока 250 отображения сигнала с помощью кода W₁₂ ¹⁶ Уолша, назначенного КнИКК. Перед передачей выходной сигнал блока 260 расширения спектра по Уолшу усиливается до соответствующего уровня мощности передачи в усилителе мощности (не показан).

Как показано выше, символ абсолютного значения занимает больший информационный объем, чем символ относительного значения, так как он непосредственно представляет C/I П-ОКнП. Следовательно, предпочтительно передавать символ абсолютного значения с большей мощностью передачи (например, вдвое большей) по сравнению с мощностью передачи символа относительного значения, так что гарантируется надежность передачи символа абсолютного значения и обеспечивается экономия мощности передачи МС в течение периода передачи символа относительного значения.

Фиг.5 представляет собой соответствующую рассматриваемому варианту осуществления настоящего изобретения блок-схему приемника БС, предназначенного для приема от МС информации о качестве прямого канала. БС применяет информацию о качестве, принятую по О-КнИКК в заранее заданном временном слоте, к соответствующему временному слоту П-КнПД.

Согласно фиг.5 блок 310 сжатия спектра по Уолшу сжимает спектр сигнала, принимаемого от МС в каждом временном слоте, с помощью кода W₁₂ ¹⁶ Уолша, назначенного О-КнИКК. Канальный компенсатор 320 выполняет канальную компенсацию сигнала с расширенным спектром. Блок 330 демаскирования по Уолшу восстанавливает ИЛС посредством демаскирования сигнала, для которого была выполнена канальная компенсация, по Уолшу. Декодер 340 декодирует сигнал, для которого была выполнена канальная компенсация, с соответствующей кодовой скоростью, тем самым восстанавливая символ ИКК. Блок 350 вычисления символов ИКК вычисляет C/I П-ОКнП, используя восстановленный символ ИКК.

Ниже вычисление C/I описывается более подробно.

Всякий раз, когда декодер 340 выдает символ ИКК, блок 350 вычисления символов ИКК определяет, является ли данный символ ИКК символом абсолютного значения или символом относительного значения. В соответствии с правилом, заранее установленным между МС и БС во время установления вызова, блок 350 вычисления символов ИКК определяет символ ИКК в заранее заданном временном слоте как символ абсолютного значения, а символы ИКК в остальных слотах - как символы относительного значения. В случае символа абсолютного значения блок 350 вычисления символов ИКК вычисляет С/I П-ОКнП, используя этот символ абсолютного значения. Для выполнения этой операции блок 350 вычисления символов ИКК содержит таблицу отображений по фиг.4, в которой он производит поиск C/I, соответствующего данному символу абсолютного значения. В случае символа относительного значения блок 350 вычисления символов ИКК вычисляет С/I П-ОКнП в текущем слоте, используя этот символ относительного значения, и С/I П-ОКнП, сохраненное в предыдущем слоте.

Фиг.6 представляет собой соответствующую рассматриваемому варианту осуществления настоящего изобретения временную диаграмму передачи и приема информации о качестве прямого канала между БС и МС в случае, когда символ абсолютного значения передают один раз за каждые четыре слота.

Согласно фиг.6 МС передает на БС символ ИКК, представляющий С/I П-ОКнП, по О-КнИКК в каждом слоте. После приема символа ИКК по истечении некоторой задержки на распространение сигнала БС использует этот символ ИКК для планирования каналов КнПД и для определения параметров передачи по истечении некоторой задержки на обработку. Задержка на распространение сигнала - это время, требующееся для передачи символа ИКК через эфир, а задержка на обработку - это время, требующееся для вычисления C/I, используя символ ИКК, выполнения планирования и определения параметров передачи.

Более конкретно, МС передает по О-КнИКК символ абсолютного значения в n-м слоте, а символы относительного значения - в (n+1)-м, (n+2)-м и (n+3)-м слотах. Символ абсолютного значения передают с мощностью передачи, вдвое превышающей мощность передачи каждого символа относительного значения. БС вычисляет С/I П-ОКнП, используя символ абсолютного значения, и определяет МС, которой должен быть выделен (n+1)-й слот, и параметры передачи (например, скорость передачи данных, кодовую скорость и порядок модуляции) для передачи в (n + 1)-м слоте. Значение C/I, соответствующее n-му слоту, обновляют посредством символа относительного значения, принятого в (n+1)-м слоте и примененного к (n + 2)-му слоту П-КнПД.

Например, если символ абсолютного значения в n-м слоте равен '00100', то в соответствии с таблицей отображений по фиг.4 БС определяет, что C/I П-ОКнП, соответствующее n-му слоту, равно -10,2 дБ. Если символ относительного значения в (n+1)-м слоте представляет увеличение C/I, то БС определяет, что C/I П-ОКнП, соответствующее (n+1)-му слоту, равно -8,8 дБ.

Какие из слотов О-КнИКК следует выделить символам абсолютного значения, можно определить множеством способов. Один из них состоит в использовании обратного смещения кадра (ОСК), которое уникально для каждой МС. Затем слоты, предназначенные для символов абсолютного значения, определяют следующим образом:

(Т-N-OCK) MOD INT (1)

где Т - системное время, отсчитываемое в слотах; INT - интервал передачи, за который передают символ абсолютного значения; N - параметр, который определяет в интервале INT передачи слот, предназначенный для передачи символа абсолютного значения; ОСК - это обратное смещение кадра, которое является уникальным для каждой МС, a MOD представляет операцию «по модулю». Уравнение (1) верно даже в том случае, когда ОСК заменяют другими параметрами, уникальными для МС. В синхронной системе мобильной связи уравнение (1) дает один и тот же результат для МС и БС, так как МС синхронизирована с системными временными характеристиками БС. Таким образом, МС передает символ абсолютного значения в некотором слоте, когда решение уравнения (1) равно 0, и передает символы относительного значения в остальных слотах. Используя уравнение (1), БС также определяет слот, предназначенный для символа абсолютного значения.

N задают таким образом, чтобы в слотах, в которых множество МС осуществляют связь с БС, символы абсолютного значения передавались попеременно в течение интервала INT передачи. Причина распределения слотов, предназначенных для передачи символов абсолютного значения, состоит в уменьшении взаимных помех между символами, обусловленных передачей символов абсолютного значения с относительно высокой мощностью передачи.

Фиг.7 представляет собой соответствующую рассматриваемому варианту осуществления настоящего изобретения временную диаграмму попеременной передачи символов абсолютного значения от МС на БС. Если интервал INT передачи символов абсолютного значения равен 4 слотам, то результат СКО mod 4(=N) равен одному из следующих значений: 0, 1, 2 и 3. Здесь системное время не рассматривается, так как оно идентично времени МС. Далее, слоты, предназначенные для передачи от МС символов абсолютного значения, распределены во времени в соответствии с параметром N.

Согласно фиг.7 группа 1 включает в себя МС с N=0, группа 2 включает в себя МС с N=1, группа 3 включает в себя MC с N=2, и группа 4 включает в себя МС с N=3. N определяют посредством согласования между БС и соответствующей МС во время установления вызова.

Фиг.8 иллюстрирует соответствующую рассматриваемому варианту осуществления настоящего изобретения передачу символа ИКК в случае, когда символ абсолютного значения передают с интервалом передачи, равным 8. Как показано на фиг.8, символ абсолютного значения передают в каждом восьмом временном слоте, а символы относительного значения передают в остальных временных слотах.

Хотя ранее было описано, что МС передает символ ИКК по О-КнИКК в каждом слоте, настоящее изобретение также применимо и в случае, когда символ ИКК передают один раз за каждые два, четыре или более слотов. Например, если символ ИКК передают один раз за каждые два слота, а интервал передачи равен 16 слотам, то символ абсолютного значения передают в одном из 16 слотов, а символы относительного значения - в 7 слотах.

В соответствии с настоящим изобретением МС передает символ абсолютного значения не в каждом слоте, а в заранее заданном слоте. Следовательно, если символ абсолютного значения потерян, то до приема следующего символа абсолютного значения БС не сможет знать точного значения C/I П-ОКнП. Это подразумевает, что для символа абсолютного значения требуется большая надежность передачи, чем для символа относительного значения. Однако просто передавать символ абсолютного значения с более высокой мощностью передачи по сравнению с мощностью передачи символа относительного значения может оказаться недостаточным для удовлетворения вышеуказанного требования. Следовательно, в соответствии с другим вариантом осуществления настоящего изобретения символы абсолютного значения передают, по меньшей мере, в двух последовательных слотах.

Фиг.9 иллюстрирует соответствующую другому варианту осуществления настоящего изобретения повторную передачу символа абсолютного значения. В течение одного интервала передачи МС передает два символа абсолютного значения.

Согласно фиг.9 МС передает символ абсолютного значения по О-КнИКК в n-м слоте и (n+1)-м слоте, а символ относительного значения - в (n+2)-м слоте и (n+3)-м слоте. Символ абсолютного значения в n-м слоте представляет C/I П-ОКнП соответствующее n-му слоту, а символ абсолютного значения в (n+1)-м слоте представляет C/I П-ОКнП, соответствующее (n+1)-му слоту. Символы абсолютного значения передают при уровне мощности передачи, вдвое превышающем уровень мощности передачи символов относительного значения.

Как утверждалось выше, в силу того, что позиции слотов, предназначенные для передачи символов абсолютного значения, определяются параметром N, каждой МС назначают два параметра N. Например, МС передает символы абсолютного значения в слотах, соответствующих N=0 и N=1, а символы относительного значения - в остальных слотах. БС вычисляет C/I П-ОКнП, используя принятые в n-м и (n+1)-м слотах символы абсолютного значения. Даже если какой-либо из символов абсолютного значения окажется потерянным, БС сможет точно вычислить C/I П-ОКнП. Передача двух символов абсолютного значения в двух последовательных слотах гарантирует более надежную передачу символов абсолютного значения.

Фиг.10 представляет собой соответствующую второму варианту осуществления настоящего изобретения временную диаграмму попеременной передачи символов абсолютного значения от МС на БС в случае, когда два символа абсолютного значения передают от каждой МС в двух последовательных слотах. Как следует из иллюстрации, слоты, предназначенные для передачи символов абсолютного значения, распределены во времени.

Формирование и интерпретация символов ИКК

Фиг.11 представляет собой соответствующую настоящему изобретению блок-схему алгоритма, иллюстрирующую один из вариантов осуществления выполняемой в МС процедуры передачи на БС информации о качестве прямого канала. Генератор 210 символов ИКК по фиг.3 выполняет описанную ниже процедуру в МС в каждом временном слоте.

Согласно фиг.11 на этапе 400 МС измеряет мощность сигнала, то есть С/I, П-ОКнП в текущем временном слоте. На этапе 410 результат измерения C/I сохраняют для сравнения с C/I П-ОКнП, соответствующим следующему слоту. На этапе 420 посредством уравнения (1) МС определяет, следует ли передавать C/I в качестве символа абсолютного значения или символа относительного значения. Если в соответствии с текущим системным временем результат вычисления уравнения (1) равен 0, то МС определяет, что следует передать абсолютное значение C/I, в противном случае, она определяет, что следует передать относительное значение C/I.

Если текущий временной слот предназначен для символа абсолютного значения, то на этапе 430 МС формирует символ абсолютного значения, представляющий C/I, в соответствии с таблицей отображений.

Если текущий временной слот предназначен для символа относительного значения, то на этапе 450 МС сравнивает C/I П-ОКнП, соответствующее предыдущему слоту, с C/I П-ОКнП, соответствующим текущему слоту. В соответствии с таблицей отображений на этапе 460 МС определяет, является ли C/I П-ОКнП, соответствующее текущему слоту, большим, равным или меньшим C/I П-ОКнП, соответствующего предыдущему слоту.

Если C/I П-ОКнП, соответствующее текущему слоту, больше C/I П-ОКнП, соответствующего предыдущему слоту, то на этапе 470 МС формирует символ относительного значения, представляющий увеличение C/I. Например, представляющий увеличение C/I символ относительного значения задают равным '11'. Если C/I П-ОКнП, соответствующее текущему слоту, равно C/I П-ОКнП, соответствующему предыдущему слоту, то на этапе 480 МС формирует символ относительного значения, представляющий отсутствие изменения C/I. Например, представляющий отсутствие изменения C/I символ относительного значения задают равным '00'. Если C/I П-ОКнП, соответствующее текущему слоту, меньше C/I П-ОКнП, соответствующего предыдущему слоту, то на этапе 490 МС формирует символ относительного значения, представляющий уменьшение C/I. Например, представляющий уменьшение C/I символ относительного значения задают равным '01' или '10'. Количество битов и содержимое символа относительного значения определяется в зависимости от типа кодера, на вход которого подается символ относительного значения, как описано ниже.

На этапе 440 символ ИКК, сформированный на одном из этапов 430, 470, 480 или 490, передается по О-КнИКК. То есть, символ ИКК подается на кодер 220 по фиг.3 и передается на БС в соответствии с вышеописанной процедурой.

Фиг.12 представляет собой соответствующую настоящему изобретению блок-схему алгоритма, иллюстрирующую один из вариантов осуществления выполняемой в БС процедуры приема от МС информации о качестве прямого канала. Блок 350 вычисления символов ИКК по фиг.5 выполняет данную процедуру в БС в каждом временном слоте.

Согласно фиг.12 после приема на этапе 500 символа ИКК в текущем временном слоте на этапе 510 БС определяет, является ли этот символ ИКК символом абсолютного значения или символом относительного значения. Если текущий слот, в котором был принят символ ИКК, предназначен для символа абсолютного значения, то принятый символ ИКК - это символ абсолютного значения. Если же текущий слот предназначен для символа относительного значения, то принятый символ ИКК - это символ относительного значения. Данное определение проводят в соответствии с тем же самым правилом, что применялось для МС. То есть, если в соответствии с текущим системным временем результат вычисления уравнения (1) равен 0, то БС определяет, что был принят символ абсолютного значения. Если же результат отличен от 0, то БС определяет, что был принят символ относительного значения. Для проведения подобного определения БС сохраняет уравнение (1).

В случае символа абсолютного значения БС в соответствии с таблицей отображений на этапе 520 вычисляет C/I П-ОКнП, а на этапе 530 сохраняет полученное C/I для использования при приеме символа относительного значения и передаче пакетных данных.

В случае символа относительного значения на этапе 550 БС определяет, что представляет этот символ относительного значения. Если символ относительного значения представляет увеличение C/I, то на этапе 560 БС обновляет ранее сохраненное значение C/I посредством увеличения на один уровень в соответствии с таблицей отображений. Если символ относительного значения представляет уменьшение C/I, то на этапе 570 БС обновляет ранее сохраненное значение C/I посредством уменьшения на один уровень в соответствии с таблицей отображений. Если же символ относительного значения представляет отсутствие изменения C/I, то БС оставляет ранее сохраненное C/I без изменений.

После определения C/I П-ОКнП БС на этапе 540 передает пакетные данные в соответствии с этим C/I П-ОКнП. То есть, БС планирует передачу пакетных данных и определяет параметры передачи на основе C/I П-ОКнП.

Например, если символ абсолютного значения, равный '00101', принят в предыдущем слоте, а символ относительного значения, представляющий увеличение C/I, принят в текущем слоте, то БС определяет, что C/I, соответствующее текущему слоту, равно -7,4 дБ, что соответствует '00110' в таблице отображений по фиг.4. Если символ абсолютного значения, равный '00101', принят в предыдущем слоте, а символ относительного значения, представляющий уменьшение C/I, принят в текущем слоте, то БС определяет, что C/I, соответствующее текущему слоту, равно -10,2 дБ, что соответствует '00100' в таблице отображений по фиг.4. Если символ абсолютного значения, равный '00101', принят в предыдущем слоте, а символ относительного значения, представляющий отсутствие изменения C/I, принят в текущем слоте, то БС определяет, что C/I, соответствующее текущему слоту, равно -8,8 дБ, что соответствует '00101' в таблице отображений по фиг.4.

Значение C/I, вычисленное в соответствии с символом абсолютного значения, обновляется всякий раз, когда принимается симво
