Изобретение относится к области погрузочно-разгрузочных работ на транспорте и в промышленности.

Известна рабочая эстакада оператора крана, содержащая настил с перилами, причем стойками эстакады являются стойки подкранового пути (см. RU 9439 U1, 16.03.1999).

Известная рабочая эстакада оператора крана не позволяет вести погрузочно-разгрузочные работы на всей протяженности погрузочной площадки, она не позволяет оператору укрыться от непогоды и ветра и используется только в непосредственной близости от загружаемого объекта. Известная рабочая эстакада требует постоянного перемещения загружаемого объекта или перемещения оператора по эстакадам, что ведет к повышенному риску при постоянном сходе и подъеме на площадку.

Для устранения этих недостатков на предлагаемой рабочей эстакаде оператора крана имеются целиковое ограждение, расположенное между стойками подкранового пути, и навес, расположенный над эстакадой, а также помещение для обогрева оператора.

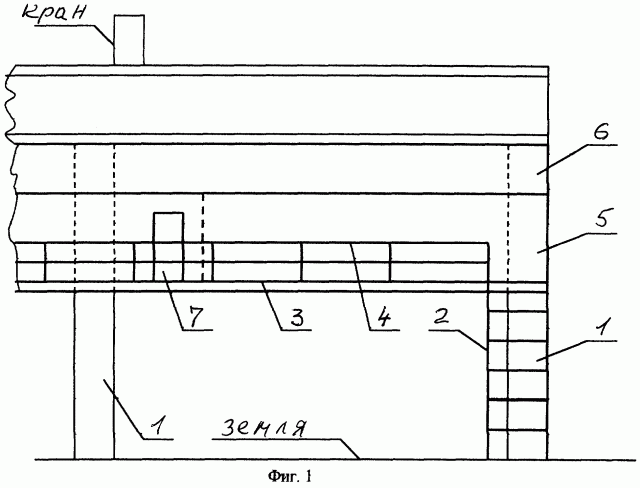

На фиг.1 изображена часть рабочей эстакады оператора крана.

На фиг.2 изображен вид сбоку на рабочую эстакаду оператора крана.

Рабочая эстакада оператора крана монтируется на стойках кранового пути 1 и располагается в пространстве между ними. Она включает в себя лестницу 2, настил 3 с перилами 4. Для защиты оператора от ветра рабочая эстакада оператора крана имеет целиковое ограждение 5 одной из боковых стенок эстакады в пространстве между стойками кранового пути (желательно со стороны спины оператора) или с обеих сторон. От непогоды сверху (дождь, снег) оператор укрывается навесом 6, выполняемым над эстакадой. С целью обогрева оператора в зимнее время на эстакаде выполняется обогреваемое помещение 7, достаточное для расположения в нем как минимум одного оператора.

Перед началом рабочей смены оператор по лестнице 2 поднимается на рабочую эстакаду и, перемещаясь по настилу 3, производит управление краном при проведении погрузочно-разгрузочных работ. По окончании смены оператор спускается с эстакады.

Ввиду того, что эстакада выполнена над поверхностью земли, она позволяет оператору свободно перемещаться по эстакаде, минуя препятствия, располагающиеся на поверхности земли в виде нескольких рядов автоклавных рельс (как это имеет место на предприятиях стройиндустрии) или складируемого груза и т.п.

1. Рабочая эстакада оператора крана, содержащая настил с перилами, причем стойками эстакады являются стойки подкранового пути, отличающаяся тем, что она снабжена целиковым ограждением, расположенным между стойками подкранового пути и навесом, расположенным над эстакадой.

2. Рабочая эстакада по п.1, отличающаяся тем, что имеет помещение для обогрева оператора.
