Цепной шлейф

Цепной шлейф

Иллюстрации

Показать все

Реферат

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для поверхностной обработки почвы.

Известно почвообрабатывающее орудие (а.с. СССР №971127, А 01 В 19/02, 1982), включающее сцепку со сницей, к которой с помощью концевых шарниров присоединена цепь, состоящая из связанных между собой промежуточными шарнирами отрезков. Каждый отрезок цепи образован свободно сочлененными между собой при помощи ушек втулок, в отверстиях которых посредством чек закреплены двухсторонние зубья.

Недостатком известного почвообрабатывающего орудия является малая интенсивность воздействия двусторонних зубьев на почву, что ухудшает качество обработки почвы.

Известно почвообрабатывающее орудие (а.с. СССР №378151, А 01 В 19/02, 1973), представляющее собой цепной шлейф, содержащий концевые и промежуточные шарниры, которые связывают между собой отрезки цепи и присоединяют цепь к сцепке, имеющей присоединительную систему. Цепь образована из свободно сочлененных между собой при помощи ушек втулок, в отверстиях которых укреплены двусторонние зубья. Продольные оси каждой из последующих втулок имеют угловое смещение α. Для крепления зубьев во втулках предусмотрены сквозные отверстия и чеки.

Недостатком известного почвообрабатывающего орудия является забиваемость пространства между зубьями звеньев растительными остатками, что вызывает изменение глубины хода зубьев, снижает качество рыхления поверхности почвы.

Задачей предлагаемого изобретения является устранение вышеуказанных недостатков.

Технический результат - повышение качества обработки почвы.

Это достигается тем, что в почвообрабатывающем орудии звенья цепного шлейфа с обеих сторон снабжены планками, имеющими парные сегменты с фигурными вырезами, расположенными под углом 30° относительно вертикальной оси звена.

Монтаж планок осуществляется за счет стяжного винта, надежно фиксирующего планки на звене цепного шлейфа. Наличие планок устраняет забивание растительными остатками звеньев цепного шлейфа, а использование сегментов с фигурными вырезами позволяет непрерывно воздействовать на поверхностный слой почвы, проводя его качественное рыхление на повышенных скоростях.

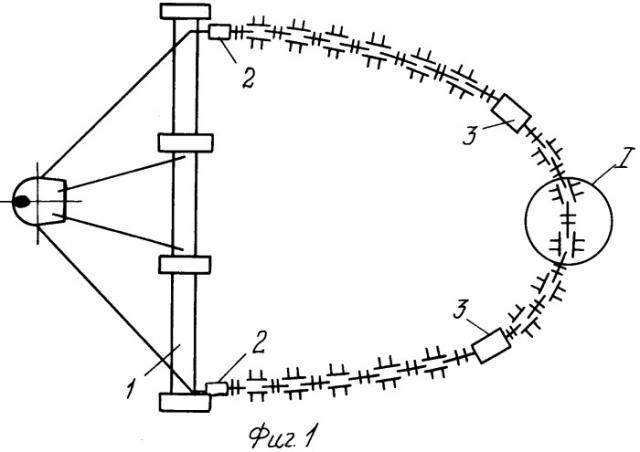

На фиг.1 показан цепной шлейф в рабочем положении, вид в плане.

На фиг.2 - узел I на фиг.1.

На фиг.3 - разрез А-А фиг.2.

На фиг.4 показан вид сверху на фиг.3.

Почвообрабатывающее орудие включает сцепку 1 и цепь состоящую из отдельных отрезков, соединенных между собой промежуточными шарнирами 3 и с рамой сцепки концевыми шарнирами 2. На звеньях цепного шлейфа с помощью стяжного винта 4 закреплены сверху и снизу планки 5 с парными сегментами 6, имеющими фигурные вырезы, расположенные под углом 30° к вертикальной оси звена.

Орудие работает следующим образом.

При поступательном перемещении цепной шлейф, составленный из отдельных шарнирно соединенных отрезков, начинает вращаться и своими сегментами с фигурными вырезами интенсивно рыхлит почву и активно воздействует на имеющиеся растительные остатки.

Применение орудия не влияет отрицательно на окружающую среду, т.к. в процессе работы формируется ветроводоустойчивая поверхность обрабатываемого поля, что положительно влияет на воспроизводство плодородия.

Цепной шлейф, содержащий концевые и промежуточные шарниры, связывающие между собой отрезки цепи и присоединяющие цепь к щепке, имеющей присоединительную систему, отличающийся тем, что звенья цепного шлейфа с обеих сторон снабжены планками, имеющими парные сегменты с фигурными вырезами, расположенными под углом 30° относительно вертикальной оси звена.
