Оборонительное устройство, преимущественно устройство самозащиты, и используемый в нем патрон

Оборонительное устройство, преимущественно устройство самозащиты, и используемый в нем патрон

Иллюстрации

Показать все

Реферат

Область техники

Изобретение относится к оборонительному устройству, преимущественно к устройству самозащиты, согласно ограничительной части п.1, и к патрону, согласно ограничительной части п.6.

Предшествующий уровень техники

Неродовой патрон в виде одноразового шприца, из которого действующее вещество посредством воспламеняемого пускового заряда впрыскивают из накопительной камеры по каналу под кожу человека, известен, например, из US-A4124024, 4089334, 3802430, 3335722.

Так, в US-А4089334 описан одноразовый шприц, у которого вакцина без иглы "выстреливается" прямо через кожу. Вакцина находится в закрытом поршнем цилиндре. Противоположная поршню сторона цилиндра имеет, по меньшей мере, одно отверстие, через которое вакцина может выходить после воспламенения пускового заряда. Воспламенение происходит с помощью ударного взрывателя.

Из US-A4124024 известен одноразовый шприц без инъекционной иглы, у которого действующее вещество вводят в ткань человека сквозь кожу. Одноразовый шприц имеет закрытый защитной капсулой конически суженный наружу выходной канал. Выходной канал закрыт на своем основании разрывной мембраной. Накопительная камера для действующего вещества переходит от круглоцилиндрической в сечении части в конически суженную часть, в самом узком месте которой расположена разрывная мембрана. Вводимое действующее вещество заключено между поршнем и этой разрывной мембраной. Обращенная к действующему веществу поверхность поршня имеет соответствующее сужению накопительной камеры выполнение в форме усеченного конуса, на верхней поверхности которого расположена коническая пирамида. Другая поверхность поршня выполнена вогнутой. Между вогнутой поверхностью поршня и запальным зарядом ударного взрывателя имеется пространство для создания давления рабочих газов на поршень после воспламенения.

После воспламенения запального заряда поршень прижимается к выходному каналу, в результате чего разрывная мембрана разрывается, однако еще удерживается своими краями на стенке канала. Действующее вещество может выходить из выходного канала сквозь кожу человека. Особое внимание в US-А4124024 было обращено на то, чтобы приводные газы не могли проникнуть к выходному каналу. Для этого было предусмотрено несколько мест уплотнений: одно уплотнение посредством вогнутой поверхности поршня, одно приблизительно посередине боковой стенки канала и одно в зоне разорвавшейся разрывной мембраны, которая была прижата к конусообразной поверхности поршня.

В WO 00/06965 описано устройство самозащиты. Устройство самозащиты содержит, по меньшей мере, два ствола с электрически воспламеняемым инициирующим запальным зарядом каждый, заряд для выстреливания, содержащий пусковой и действующий заряды, механизм срабатывания, содержащий пьезоэлектрический импульсный источник высокого напряжения, и переключающий узел. Каждый из инициирующих запальных зарядов может быть электрически соединен для воспламенения с импульсным источником высокого напряжения через переключающий узел. Механизм срабатывания содержит спусковой элемент, при нажатии вручную на который воздействуют на импульсный источник высокого напряжения для генерирования импульса высокого напряжения. Переключающий узел выполнен для автоматического создания электрического соединения с каждым еще не воспламененным инициирующим запальным зарядом без воздействия воспламененного пускового заряда или аккумулятора. Оба заряда для выстреливания встроены в ствольный узел; заменить ствольный узел можно только как единое целое. Каждый заряд для выстреливания содержит распылительный узел непосредственно перед накопительной камерой для пускового и действующего зарядов, а также пусковой заряд для выброса действующего заряда в окружающее пространство после воспламенения пускового заряда. Каждый распылительный узел закупорен запорным элементом. Запорный элемент при воспламенении также выбрасывается в окружающее пространство.

Раскрытие изобретения

Задачей изобретения является создание простого в обращении оборонительного устройства, в частности устройства самозащиты, которое может быть без проблем приведено в действие даже необученным человеком и к тому же не воспринимается потенциальным противником как "ручное огнестрельное оружие". Другой задачей изобретения является создание патрона, применяемого в этом оборонительном устройстве или устройстве самозащиты и обеспечивающего надежное, простое применение, поскольку его содержимое (заряд) надежно закупорено и после "выстреливания" распределяется в окружающем пространстве с заданной конфигурацией распределения, причем при выстреливании выходит только содержимое, но никакие другие части. Этот патрон выполнен с возможностью встраивания в устройство самозащиты, согласно изобретению, неявно выраженным образом.

Простое в обращении, содержащее, по меньшей мере, одну пару патронов оборонительное устройство, преимущественно устройство самозащиты, которое может быть без проблем приведено в действие даже необученным человеком и к тому же не воспринимается потенциальным противником как "ручное огнестрельное оружие", реализовано за счет того, что устройство выполнено симметричным. Т.е. имеется плоскость симметрии, по отношению к которой симметрично расположено по одному патрону каждой пары. Далее имеется единственное, содержащее единственный исполнительный толкатель, так называемый спуск, механизм срабатывания, с помощью которого заряд соответственно только одного патрона выбрасывается в окружающее пространство с заданной конфигурацией распределения. Исполнительный толкатель находится в плоскости симметрии посередине между патронами пары или пар с тем, чтобы устройство самозащиты могло быть приведено в действие левой или правой рукой.

Каждый патрон пары содержит хранящийся в накопительной камере твердый (например, пульверизуемый), газообразный и/или жидкий заряд, а также пиротехнический пусковой заряд с тем, чтобы выбросить заряд в окружающее пространство посредством образующихся при воспламенении пускового заряда рабочих газов и за счет его действия обезвредить нападающего.

Преимущественно оборонительное устройство, преимущественно устройство самозащиты, выполнено величиной с ладонь, с тем, чтобы его можно было хорошо удерживать в руке и к тому же хорошо спрятанным. Устройство самозащиты имеет в одной предпочтительной форме выполнения посередине в передней, соседней с распылительными узлами зоне проем, в который входит исполнительный толкатель, имея увеличивающий сечение проема ход срабатывания. Проем выполнен такой величины, что между свободным краем еще не нажатого исполнительного толкателя и краем проема имеется свободное пространство для пальца. Это обеспечивает безупречное обращение с устройством.

Каждый патрон оборонительного устройства имеет выход, в частности распылительный узел. Выполнение контура корпуса оборонительного устройства выбирают преимущественно таким образом, чтобы не вызвать сходства с ручным огнестрельным оружием. Поэтому выполняют интегрированные в контур корпуса выходное отверстие или отверстия каждого распылительного узла и выбирают преимущественно плоское, хорошо лежащее в ладони выполнение внешнего контура корпуса предпочтительно с сужением для улучшения размещения в руке. Помимо первой, упомянутой выше плоскости симметрии в особой форме выполнения, корпус имеет дополнительную плоскость симметрии, которая проходит перпендикулярно первой плоскости симметрии и образует, в частности, деление корпуса пополам, причем проходящая вдоль этого деления корпуса канавка, преимущественно монтажная канавка, в частности, посередине подходит к выходу распылительного узла с тем, чтобы канавка могла служить прицелом.

Спусковое устройство содержит переключающий узел, который после воспламенения запального заряда и отпускания исполнительного толкателя переключает его на взаимодействие с патроном, который еще можно выстреливать, если таковой имеется. К тому же может быть предусмотрен удерживающий узел, с помощью которого возможно прикрепление к одежде.

Надежное применение патрона согласно изобретению самого по себе или встроенного в оборонительное устройство достигается, с одной стороны, за счет того, что от запирающего накопительную камеру и разрывающегося после воспламенения пускового заряда запорного элемента осколки не могут проникнуть наружу.

При применении патрона, например, в устройстве самозащиты должно быть в течение заданного промежутка времени обеспечено как можно более равномерное выбрасывание действующего вещества для достижения равномерного характера струи выходящего содержимого (заряда), что повышает точность прицеливания в нападающего. Этот равномерный выброс достигается за счет того, что между запорным элементом и распылительными входами предусмотрена распылительная предкамера, действующая, в том числе, как осадительная камера. Эта распылительная предкамера необходима к тому же для безупречного открывания запорного элемента или создает для ее разорвавшихся частей необходимое пространство. Таким образом, наличие этой распылительной предкамеры предотвращает засорение или сужение сечения распылительных каналов разорвавшимися частями запорного элемента. После освобождения заряда запорным элементом он (заряд) сперва попадает в распылительную предкамеру, в результате чего в значительной степени уменьшаются пики давления выстреливаемого заряда и завихрения. "Успокоенное" содержимое патрона только после этого попадает в распылительные каналы и может покинуть их затем в нужной конфигурации и с целевым действием.

При встраивании патрона в оборонительное устройство конфигурация выходящего заряда, главным образом направленная на нападающего струя, должна иметь как можно более постоянное давление. Для достижения равномерного выброса пусковой заряд рассчитывают с запасом. К тому же имеется расширительная камера между выбрасывающей заряд поверхностью поршня и пусковым зарядом. За счет этого происходит поглощение первого пика давления после воспламенения, что способствует выбросу с приблизительно постоянным усилием и, тем самым, с постоянной в течение продолжительности выброса конфигурацией заряда в окружающем пространстве.

С другой стороны, имеется к тому же средство разгрузки от давления, которое в противоположность описанному, например, в US 4124024 неродовому патрону обеспечивает полное улетучивание рабочих газов. При выстреливании хранящегося в патроне заряда никакие твердые частицы не попадают наружу. Выпущенный патрон не имеет также нагруженного давлением рабочих газов внутреннего пространства; он, следовательно, не таит в себе больше никаких опасностей.

Для достижения заданного распределения заряда в окружающем пространстве пусковой заряд должен быть рассчитан с запасом. Т.е. пусковой заряд не может быть выбран таким образом, чтобы его было достаточно только для перемещения поршня. Таким образом, даже в конечном положении поршня должно быть определенное остаточное давление. Это остаточное давление уменьшается тогда за счет особого, описанного ниже выполнения выбрасывающего заряд поршня и стенки патрона тем, что оно может разряжаться через распылительные каналы.

Для достижения заданного распределения заряда (распределения действующего вещества) в окружающем пространстве используют преимущественно несколько распылительных каналов: по меньшей мере, один главный распылительный канал для дальнего действия (концентрированная струя) и, по меньшей мере, один, предпочтительно несколько расположенных вокруг него вспомогательных каналов для ближнего действия (струя с большим углом раскрытия). Уже упомянутый выше запорный элемент закупоривает через распылительную предкамеру все распылительные каналы. При воспламенении пускового заряда выполненный тогда в виде разрывной мембраны запорный элемент разрывается таким образом, что сегменты остаются надежно удерживаемыми на своих краях. Разрыв происходит также таким образом, что осколки не мешают прохождению потока заряда через распылители. Разрывная мембрана может иметь также места с предварительно нанесенными насечками или места с утончением материала для заданного разрыва.

При применении патрона в оборонительном устройстве распылительный узел выполняют, по меньшей мере, с одним главным распылительным каналом и, по меньшей мере, одним, как правило, однако несколькими расположенными вокруг него вспомогательными распылительными каналами. Главный распылительный канал при жидкости в качестве заряда должен выбрасывать прямую струю на расстояние до четырех метров, а вспомогательные распылительные каналы должны выбрасывать большое облако заряда на расстояние до двух метров.

Для того, чтобы с патроном было удобно обращаться, внимание обращено на то, чтобы даже у рассчитанного с запасом пускового заряда после "выстреливания" не было избыточного давления. Это избыточное давление, как описано ниже, достигается за счет особого выполнения выбрасывающего заряд поршня и/или концевой зоны накопительной камеры. По достижении поршнем этой концевой зоны избыточное давление может быть уменьшено мимо боковой стенки поршня через распылители.

Полное удаление остаточных газов через распылительный узел имеет еще одно преимущество. Когда поршень достиг своего конечного положения в накопительной камере, здесь выбрасывается весь заряд, еще находящийся в накопительной камере, распылительном узле и распылительной предкамере. Количество заряда можно, тем самым, задавать оптимально. Из разряженного или разряжаемого оборонительного устройства не может больше выходить никакой заряд; опасности для окружающих исключены.

При применении патрона в устройстве самозащиты в качестве заряда (действующего вещества) используют раздражающую жидкость или раздражающий газ; могут применяться также порошкообразные вещества.

В качестве жидких действующих веществ могут применяться, например, нижеперечисленные вещества.

Раствор капсаицина уже сейчас применяют в известных "перцевых аэрозолях". Капсаицин представляет собой экстракт растения перца чилли, который большей частью растворен в спирте в концентрации 1-4%. Капсаицин вызывает резкие временные воспаления всех слизистых оболочек, с которыми он вступает в контакт (например, глаза, дыхательные пути). Капсаицин действует как на человека, так и на животное. В противоположность приведенному ниже лакриматору (слезоточивому веществу) он приводит к непроизвольному закрыванию глаз.

В качестве другого жидкого заряда (действующего вещества) может применяться раствор CS. CS представляет собой лакриматор. В качестве дополнительного действия возникает сильный зуд на коже. CS действует только на человека.

Могут применяться также растворы CN. CN вызывает тошноту. Однако он действует медленнее, чем раствор CS или капсаицина.

В качестве жидких зарядов могут применяться далее зловонные секреты. Большинство зловонных секретов вызывают, кроме того, тошноту.

CS и CN вместо жидкого заряда могут применяться также в газообразном виде.

В качестве твердого заряда (действующего вещества) для самозащиты может применяться, например, также капсаицин, который при комнатной температуре в своем чистом виде представляет собой кристаллы. Растворы действуют, однако, быстрее, чем выброшенные твердые, а затем распыленные заряды. Распыляющиеся заряды имеют, однако, то преимущество, что они могут оставаться в виде облака в пространстве определенное время.

Могут применяться также в качестве зарядов смеси жидких и газообразных веществ. Речь идет здесь тогда о пенах, остающихся на нападающем. Здесь также может применяться капсаицин.

Смеси твердых и жидких действующих веществ часто содержат также капсаицин. Речь идет здесь, например, о гелях. Могут применяться также красители для последующей идентификации или маркировки преступника.

Другие преимущества изобретения, а также варианты его выполнения приведены в нижеследующем описании.

Краткое описание чертежей

Ниже примеры патрона, согласно изобретению, а также его предпочтительное встраивание в оборонительное устройство, согласно изобретению, более подробно поясняются с помощью чертежей, на которых

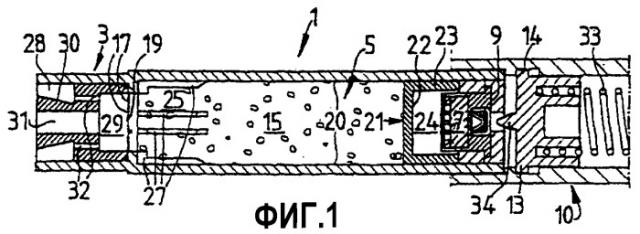

- фиг.1: сечение патрона, согласно изобретению, пусковой заряд которого еще не воспламенен;

- фиг.2: сечение изображенного на фиг.1 патрона вскоре после воспламенения пускового заряда;

- фиг.3: сечение изображенного на фиг.1 патрона после воспламенения пускового заряда и полного выброса заряда (действующего вещества);

- фиг.4: вид обратной стороны оборонительного устройства, согласно изобретению;

- фиг.5: вид сбоку изображенного на фиг.4 оборонительного устройства в направлении IV на фиг.4;

- фиг.6: вид сверху на обращенный к потенциальному нападающему торец изображенного на фиг.4 оборонительного устройства в направлении V на фиг.4;

- фиг.7: вид сверху на внутреннюю конструкцию изображенного на фиг.4 оборонительного устройства с одной снятой половиной корпуса;

- фиг.8: в увеличенном виде только верхнюю симметричную часть изображенной на фиг.7 внутренней конструкции;

- фиг.9: схематично процесс движения при приведении в действие исполнительного толкателя механизма срабатывания оборонительного устройства в показанном на фиг.4 направлении стрелки, причем на этой фигуре показано еще исходное положение; слева показаны барабан и удлинительный палец в "развернутом" изображении, а справа - вид сверху на удлинительный палец с лежащим на нем барабаном (обозначен пунктирным заполнением); штриховые линии обозначают изображенные на фиг.8, также штриховые там направляющие прорези 60а; для того, чтобы можно было хорошо видеть подробности с их ссылочными позициями, здесь изображение по сравнению с аналогичными изображениями на последующих фиг.10-14 представлено в увеличенном виде;

- фиг.10: аналогичное фиг.9 изображение, причем исполнительный толкатель нажат на величину изображенного на фиг.9 отрезка а;

- фиг.11: аналогичное фиг.9 изображение, причем исполнительный толкатель полностью нажат и только что произошло воспламенение запального заряда;

- фиг.12: аналогичное фиг.9 изображение, причем исполнительный толкатель только что отпущен, и происходит вращение барабана в направлении вращения;

- фиг.13: аналогичное фиг.12 изображение с барабаном незадолго до достижения его конечного положения;

- фиг.14: аналогичное фиг.9 изображение, причем барабан и удлинительный палец находятся в своем новом исходном положении, в котором барабан подготовлен к новому нажатию для воздействия на другой патрон;

- фиг.15: вариант выполнения концевой зоны накопительной камеры патрона, изображенного на фиг.1-3;

- фиг.16: вариант оборонительного устройства с пьезоэлектрическим воспламенением;

- фиг.17: в разобранном виде изображенное на фиг.16 оборонительное устройство в качестве варианта;

- фиг.18: сечение варианта изображенного на фиг.4-8, 16, 17 оборонительного устройства;

- фиг.19: в разобранном виде изображенное на фиг.18 оборонительное устройство;

- фиг.20: сечение передней части изображенного аналогично фиг.1-3 патрона, причем запорный элемент выполнен в виде подвижного "уплотнительного кольца";

- фиг.21: аналогичное фиг.20 сечение, причем здесь запорный элемент освобождает заряд для выброса;

- фиг.22: разрез по линии XXII-XXII на фиг.20;

- фиг.23: продольный разрез варианта изображенных на фиг.1-3 патронов в еще не воспламененном состоянии;

- фиг.24: продольный разрез изображенного на фиг.23 патрона после выброса заряда;

- фиг.25: продольный разрез изображенного на фиг.23,24 патрона с извлеченным зарядным контейнером;

- фиг.26: продольный разрез извлеченного на фиг.25 зарядного контейнера, предусмотренного в качестве запасного элемента.

Варианты выполнения изобретения

Изображенный на фиг.1-3 в сечении патрон 1 выполнен в виде так называемого картуша и применяется преимущественно в оборонительном устройстве, преимущественно устройстве самозащиты. Картуш 1 содержит слева на фиг.1-3 распылительный узел 3. Далее патрон 1 содержит накопительную камеру 5, пиротехнический пусковой заряд 7 и пиротехнический запальный заряд 9 для воспламенения пускового заряда 7. На фиг.1-3 изображен далее механический ударный взрыватель 10, являющийся, однако, частью описанного ниже устройства 11 самозащиты. Ударный узел 13 ударного взрывателя 10 удерживается в своем изображенном на фиг.1 исходном состоянии в ловильном фиксаторе 14. Ударный узел 13 установлен с возможностью выкручивания с помощью описанного ниже механизма из ловильного фиксатора 14 для его освобождения в свободную траекторию удара.

В накопительной камере могут содержаться в зависимости от назначения твердые (также распыляемые), газообразные и/или жидкие заряды (действующие вещества) 15. Также могут содержаться смеси разных порошкообразных, газообразных и/или жидких компонентов действующего вещества. В изображенном здесь примере выполнения содержится жидкий заряд 15. Поскольку патрон 1 согласно нижеследующему описанию должен быть встроен в устройство 11 самозащиты, заряд 15 должен достигать мгновенного действия на слизистые оболочки (глаза, дыхательные пути) потенциального нападающего. Заполненная зарядом 15 накопительная камера 5 закупорена в направлении распылительного узла 3 запорным элементом 19, имеющим звездообразно расположенные линии 17 утончения материала. Запорный элемент 19 предотвращает в невоспламененном состоянии улетучивание заряда 15 из накопительной камеры 5 через распылительный узел 3.

Накопительная камера 5 герметично закрыта от пускового заряда 7 поршнем 21, фиксированным посредством посадки с зажимом в цилиндрической стенке 20 накопительной камеры 5. Поршень 21 выполнен в виде стакана с дном 22 и боковой поверхностью 23. Поршень 21 называют также пусковым зеркалом. Внутреннее пространство 24 стакана в качестве свободного пространства между пусковым зарядом 7 и связывающим с зарядом 15 дном 22 стакана служит в качестве расширительной камеры 24 для того, чтобы после возникновения рабочих газов от воспламененного пускового заряда 7 обеспечить как можно более равномерное продвижение вперед поршня 21 с устранением пиков давления. Расширительная камера 24 имеет объем, который приблизительно равен одной восьмой объема жидкости заряда 15. Герметизация может происходить также за счет дополнительного уплотнительного элемента (кольцо круглого сечения, манжетное уплотнение и т.п.).

В соседней с распылительным узлом 3 концевой зоне 25 накопительной камеры расположены средства 27 разгрузки от давления. Средства 27 разгрузки от давления выполнены здесь, например, в виде выступающих в концевую зону 25 накопительной камеры ребер. Средства 27 разгрузки от давления служат, как уже говорит их название, для того, чтобы вызвать разгрузку рабочих газов в накопительной камере 5 после полного выброса заряда. Принцип действия поясняется ниже. С полной ликвидацией остаточных газов вытесняются и последние остатки заряда из накопительной камеры 5, распылительного узла 3 и распылительной предкамеры 29. Количество заряда можно, следовательно, оптимально задавать.

Между запорным элементом 19 и началом распылительных каналов распылительного узла 3 имеется распылительная предкамера 29, которая может действовать, в том числе, в качестве успокоительной камеры. Распылительная предкамера 29 выполнена здесь круглоцилиндрического сечения; возможны, само собой, и другие сечения. Распылительная предкамера 29 служит для того, как видно, в частности, из фиг.2, чтобы дать место разорвавшимся за счет создания давления при вопламенении частям 19а разрывной мембраны 19, не засоряя распылительные главные 31 и вспомогательные 32 каналы, а, с другой стороны, чтобы достичь успокоения ускоренного заряда 15 и минимизации завихрений жидкости в распылительных каналах. Глубина h распылительной предкамеры 29 преимущественно больше ее внутреннего радиуса q/2. Разрывная мембрана 19, таким образом, свободно натянута перед распылительной предкамерой 29; ее края, напротив, прочно зажаты. За счет этого разрывная мембрана 19 разрывается по достижении заданного давления газа сгорающим пусковым зарядом звездообразно, т.е. хорошо расходясь от середины. За счет этого радиального сегментообразного разрыва никакие осколки разрывной мембраны 19 не выбрасываются в виде твердых тел из распылительного узла 3, поскольку края разрывной мембраны 19 все еще прочно удерживаются. Разорвавшиеся сегменты разрывной мембраны прилегают тогда, не засоряя распылительные каналы, сбоку к стенке распылительной предкамеры, поскольку она глубже, чем длина разорвавшихся сегментов разрывной мембраны 19. Распылительная предкамера 29 выполняет, следовательно, две функции: она обеспечивает открывание запорного элемента, не отрывая от него частей или не засоряя распылительные каналы или не препятствуя протеканию через них, и вызывает устранение пиков давления и завихрений выстреливаемого в нее заряда. Она способствует, тем самым, безвихревому выбросу заряда через распылительные каналы в заданной конфигурации. Для выполнения этой функции распылительную предкамеру и запорный элемент (открытое состояние) согласовывают между собой.

Распылительный узел 3 содержит расположенный по центру главный распылительный канал 31 и несколько, здесь четыре, коаксиально расположенных вспомогательных распылительных каналов 32. Могут быть предусмотрены, само собой, также несколько главных распылительных каналов и только один вспомогательный распылительный канал или несколько главных каналов и несколько вспомогательных каналов. Число и расположение распылительных каналов зависит от назначения и нужного пространственного распределения заряда. Четыре вспомогательных распылительных канала 32 входят, например, в окружающий главный распылительный канал 31 кольцевую камеру 28, имеющую для "распыления" выходящей из вспомогательных распылительных каналов 32 жидкости огибающий скос 30, на котором вспомогательные струи дробятся и распыляются. Главный распылительный канал 31 выполнен таким образом, что от выброшенного рабочими газами заряда 15 приблизительно прямая струя жидкости выходит на расстояние четырех метров и имеет после распыления большие капли. Вспомогательные распылительные каналы 32 должны создавать большую окружность рассеяния с тонко распределенными мелкими каплями заряда в виде облака действующего вещества.

Для выброса заряда 15 при встроенном в устройство 11 самозащиты патроне 1 ударный узел 13 на первом этапе деблокируют. Деблокирование происходит путем выкручивания ловильного фиксатора 14 из его положения удержания. Затем ударный узел смещают вправо на фиг.1, натягивая пружину 33, после чего отпускают. За счет усилия натянутой пружины 33 палец 34 ударного узла 13 выбрасывается к запальному заряду 9, который воспламеняется и в качестве инициирующего запала действует на пусковой заряд 7. Пусковой заряд 7 начинает сгорать, причем образующиеся рабочие газы проникают в расширительную камеру 24, и по истечении короткого времени усилие расширения рабочих газов превышает усилие зажима поршня 21 в стенке 20 накопительной камеры, в результате чего поршень 21 смещается в направлении распылительного узла 3. Давление в заряде 15 резко возрастает. Это возрастание давления действует на разрывную мембрану 19, которая разрывается вдоль своих звездообразно расположенных линий 17 утончения материала. Разрывная мембрана 19 хорошо удерживается своими внешними краями перед распылительной предкамерой 29. Она, правда, разрывается, однако движущихся прочь осколков не возникает, поскольку край разрывной мембраны крепко удерживается и после разрыва. Сегменты разрывной мембраны прилегают, как показано на фиг.2, к стенке распылительной предкамеры 29. Они не препятствуют прохождению жидкости через распылительный узел 3, поскольку глубина h распылительной предкамеры 29 больше, чем длина разорвавшихся сегментов 19а разрывной мембраны. Распылительная предкамера 29 обеспечивает, тем самым, нужный звездообразный сегментный разрыв разрывной мембраны 19, а, с другой стороны, она служит для того, чтобы избежать завихрений действующей жидкости (выброшенный заряд) в самих распылительных каналах. Эти завихрения за счет частично закрытых и засоренных входов распылительных каналов оказали бы негативное влияние, в частности, на дальность выходящей через главный распылительный канал 31 струи жидкости.

Когда поршень 21 попадает в концевую зону 25 накопительной камеры, он скользит по выполненным в виде ребер средствам 27 разгрузки от давления. За счет этого скольжения происходит, с одной стороны, деформация поршня 21, а, с другой стороны, притормаживание, в результате чего предотвращается удар по распылительному узлу 3. Это препятствует отрыванию частей распылительного узла 3 или патрона 1а или 1b при ударе поршня 21 (пусковое зеркало) в концевой зоне 25 накопительной камеры и их отлетанию с большой силой. Переход между распылительным узлом 3 и стенкой 20 должен быть поэтому выполнен менее стабильным, что приводит к упрощению конструкции. За счет деформации поршня 21 возникают боковые каналы 35 между стенкой 20 и боковой поверхностью 23 стакана, которые образуют байпас. Через эти каналы 35 может улетучиться тогда остаток рабочих газов, что обозначено на фиг.3 стрелками 37. Остаточные газы выдуваются здесь через распылительный узел 3. За счет этого распылительные каналы полностью продуваются таким образом, что не остается остаточного количества заряда. Устройство самозащиты можно положить после выстреливания в любом месте, не вызывая какого-либо действия остатками заряда. После выстреливания остающийся патрон 1 не имеет давления и с ним можно, тем самым, без проблем обращаться и хранить его.

Благодаря описанному выше выполнению запорного элемента, здесь разрывной мембраны 19, согласованной с ней распылительной предкамеры 29, а также благодаря средствам 17 разгрузки от давления обеспечено, что при выстреливании не смогут быть выброшены твердые частицы, такие как части распылительного узла 3, поршня 21 и запорного элемента (разрывной мембраны 19). Оснащенное этим патроном 1 устройство 11 самозащиты может, тем самым, свободно продаваться в большинстве стран, поскольку исключена опасность травмирования обстрелянного нападающего частицами (обломки, части разрывной мембраны).

Этот патрон может быть, однако не обязательно, встроен в описанное ниже устройство самозащиты согласно изобретению. Описанное ниже устройство самозащиты может быть, само собой, оснащено также другими несущими заряд патронами для отражения нападений. За счет подобного встраивания решается задача создания устройства самозащиты, с которым без проблем можно обращаться без предварительного обучения и которое после "выстреливания" не несет в себе никакого остаточного риска. Устройство самозащиты может быть выполнено таким образом, что оно не имеет схожести с ручным огнестрельным оружием и, тем не менее, обеспечивает хорошее прицеливание.

Невоспринимаемые как ручное огнестрельное оружие устройства самозащиты известны. В WO 98/38468, например, описано не воспринимаемое как пистолет устройство самозащиты. Это устройство напоминает по внешнему виду брелок для ключей. Оно содержит два ствола, заряды которых выбрасываются посредством спусковой кнопки на каждый ствол. Для воспламенения выстреливаемого заряда имеются предварительно натягиваемые бойки. В качестве пули выстреливается твердое тело.

Выполненные аналогично этому устройства самозащиты известны из US-А1741902, DE 3310155 и FR 776954. FR 776954 позволяет применять множество патронов, в том числе также со слезоточивым газом.

В DE-А19624582 описан применяемый в качестве устройства защиты патрон для жидких зарядов, испаряющихся при использовании. Непосредственно перед распылительными входами, закрывая их, расположена запорная пленка. Запорная пленка служит для предотвращения непроизвольного выхода заряда через распылительные входы. Для выброса заряда воспламеняют запальный заряд, рабочие газы которого действуют на поршень, создающий, в свою очередь, давление в заряде, пока оно не разорвет запорную пленку перед распылительными входами. При разрыве запорной пленки ее обломки попадают в распылительные входы, следуют за зарядом либо в виде частей через распылительные каналы наружу, либо застревают в них, что препятствует выбросу заряда.

Вместо запорной пленки в US-А2432791 использована восковая пробка перед распылительным входом. Также эта восковая пробка действует при ее выбрасывании как пуля и может вызвать травмы. Если же она не выбрасывается, то она может привести к засорению распылительного канала или вызвать нарушение прохождения заряда в распылительном канале.

Всем этим устройствам недостает, однако, надежности в применении и/или конечном хранении.

Задача создания используемого без проблем устройства самозащиты решается за счет того, что оно содержит два расположенных симметрично по отношению к плоскости симметрии патрона, а также только один спуск для последовательно "выстреливаемых" патронов с автоматическим переключением на еще подлежащий выстреливанию патрон. Устройство самозащиты выполнено с возможностью его использования как правой, так и левой рукой. Другие преимущества устройства самозащиты приведены в нижеследующем тексте.

Изображенное на фиг.4 устройство 11 самозащиты имеет первую плоскость 41 симметрии, по отношению к которой симметрично в виде пары встроено по одному патрону 1а, 1b. Из обоих патронов 1а, 1b при виде сверху (фиг.6) при внимательном рассмотрении видны только распылительные выходы соответствующего распылительного узла 3 главного 31 и вспомогательных 32 распылительных каналов. Единственный исполнительный толкатель 43 для срабатывания каждого патрона 1а, 1b и для приведения в действие переключающего механизма 97 расположен в плоскости 41 симметрии. За исключением зажима (удерживающего узла) 45 для закрепления устройства 11 самозащиты на одежде, это устройство 11 самозащиты выполнено также симметричным по отношению к дополнительной, изображенной на фиг.5 плоскости 46 симметрии, которая проходит перпендикулярно первой плоскости 41 симметрии через средние оси обоих патронов 1а, 1b и исполнительного толкателя (спуск) 43. Обе плоскости 41, 46 симметрии относятся главным образом к корпусу и расположению патрона с исполнительным толкателем 43. Функциональные элементы узла 59 срабатывания и переключающего механизма 97 несимметричны по отношению к этим плоскостям 41, 46 симметрии.

Устройство 11 самозащиты выполнено величиной с ладонь. Оно имеет в средней зоне проем 47, в который может быть вставлен палец для нажатия спуска. В этом проем 47 входит исполнительный толкатель 43. При приведении в действие исполнительного толкателя 43 по стрелке 49 свободное сечение проема 47 увеличивается вследствие хода срабатывания. Между свободным краем 44 исполнительного толкателя 43 и краем 50 проема сечение 47 проема настолько велико, что имеется пространство для введения пальца. Выходные отверстия каждого распылительного узла 3 расположены заподлицо с контуром корпуса (они могут также выступать за него). Корпус устройства 11 самозащиты выполнен плоским, с тем чтобы он хорошо лежал на ладони и чтобы его можно было носить спрятанным. Далее с обеих сторон имеется по одной суженной выемке 51а, 51b в виде сужения корпуса с целью улучшения обращения с ним. Вообще хватило бы одной выемки, однако поскольку устройство 11 самозащиты должно быть удобным в обращении как левой, так и правой рукой, выемки 51а, 51b требуются с обеих сторон. Корпус выполнен из двух частей. Обе части 53а, 53b корпуса соединены здесь между собой, например, прочно без возможности открывания в отличие от поясняемого ниже открываемого корпуса. Местом соединения обеих частей 53а, 53b корпуса является канавка 55, лежащая в плоскости 46 симметрии. Эта канавка 55 может быть, следовательно, использована не только как видимый, но и как воспринимаемый на ощупь прицел на потенциального нападающего.

По внешнему виду устройство самозащиты схоже на фиг.4-6, например, с устройством наматывания собачьего поводка, кошелько
