Реферат

Изобретение относится к строительно-дорожным машинам, а именно к землеройным машинам типа бульдозеров, и предназначено для разработки плотных и мерзлых грунтов.

Известен бульдозер (авторское свидетельство СССР №1730366 А1, кл. Е 02 F 3/76, 1984), включающий на базовой машине отвал, крестообразную раму, на концах которой расположены фрезы с приводом их вращения.

Однако такой бульдозер обладает следующими недостатками: сложность конструкции и ремонта, отсутствие возможности перемещения грунта вперед, так как разгрузка срезаемого грунта идет в боковые отвалы.

Из известных технических решений наиболее близким по технической сущности к заявленному объекту является бульдозер (авторское свидетельство СССР №1217998 А, кл. Е 02 F 3/76, 1984), включающий отвал с установленными в его нижней части поворотными режущими элементами. Режущие элементы выполнены в виде дисков, смонтированных с возможностью фиксированного изменения угла их установки по отношению к продольной оси машины.

Однако такой бульдозер обладает рядом недостатков. Отсутствие привода на дисках и возникающая при перемещении бульдозера сила давления призмы грунта на диски, препятствующая их вращению, не позволяет достаточно хорошо прорезать грунт. Диски, установленные под углом и вращающиеся за счет возникновения касательной составляющей силы резания, являются источником дополнительных сопротивлений. Также необходимость изменения угла установки дисков в зависимости от вида грунта. Отсутствует возможность эффективной разработки плотных и мерзлых грунтов

Задачей изобретения является расширение технологических возможностей.

Указанный технический результат достигается тем, что бульдозер включает базовую машину, шарнирно связанную с толкающими брусьями, отвал и дополнительный рабочий орган, который выполнен из двух, жестко закрепленных на толкающих брусьях, поддерживающих брусьев, к которым прикреплен вал с дисковыми фрезами, вращающимися по направлению движения бульдозера, расположенными перпендикулярно плоскости резания, и гидромотор, жестко соединенный с валом.

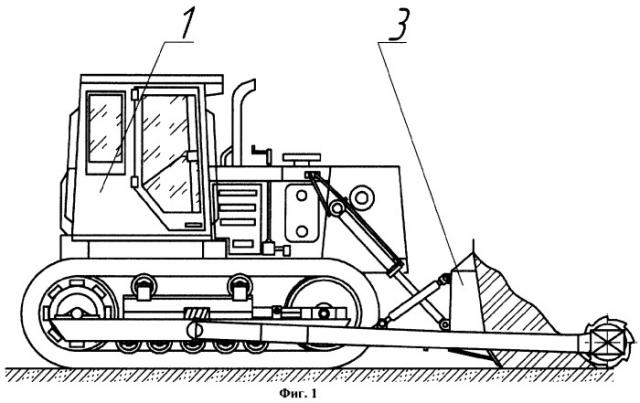

Изобретение поясняется прилагаемыми чертежами, где на фиг.1 приведен бульдозер, вид сбоку, на фиг.2 приведен бульдозер, вид сверху, на фиг.3 приведена схема сил, действующих на бульдозер.

Бульдозер включает в себя базовую машину 1, толкающие брусья 2, отвал 3 и дополнительный рабочий орган, состоящий из жестко соединенных с толкающими брусьями 2, поддерживающих брусьев 4, на которых закреплен вал 5 с жестко установленными дисковыми фрезами 6. На поддерживающих брусьях 4 установлен гидромотор 7, жестко связанный с валом 5.

Бульдозер работает следующим образом.

Базовая машина 1 подъезжает к месту работы. Затем включают гидромотор 7, который вращает вал 5 с закрепленными на нем дисковыми фрезами 6. С помощью гидроцилиндров опускают отвал 3, а вместе с ним и поддерживающие брусья 4. Вращающиеся фрезы 6 разрезают грунт перед отвалом 3, тем самым уменьшая сопротивление резанию Wp, вследствие возникновения свободного резания грунта отвалом 3 при двух открытых стенках реза. Так как фрезы вращаются по направлению движения бульдозера и режут грунт «сверху-вниз», то возникающая горизонтальная составляющая силы сопротивления резанию Rx направлена вперед по ходу рабочего движения бульдозера и как бы «подталкивает» бульдозер, компенсируя часть затрат мощности на преодоление сопротивления перемещению бульдозера Wf.

Бульдозер, включающий базовую машину, шарнирно связанную с толкающими брусьями, отвалом и дополнительным рабочим органом, отличающийся тем, что дополнительный рабочий орган выполнен из двух жестко закрепленных на толкающих брусьях поддерживающих брусьев, к которым прикреплен вал с дисковыми фрезами, расположенными перпендикулярно плоскости резания, и гидромотор, жестко соединенный с валом.
