Система и способ для отслеживания денежных знаков посредством автоматизированной банковской машины

Система и способ для отслеживания денежных знаков посредством автоматизированной банковской машины

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к автоматизированным банковским машинам. В частности, настоящее изобретение относится к автоматизированной банковской машине, которая выдает и принимает документы, такие как денежные знаки, и идентифицирует подозрительные банкноты для анализа и обработки.

Предшествующий уровень техники

Автоматизированные банковские машины известны. Обычным типом автоматизированной банковской машины является банковский автомат (банкомат, ATM).

ATM могут использоваться отдельными людьми для получения наличных денег со своих счетов, оплаты счетов, перевода денег между счетами и для размещения депозитных вкладов. Некоторые ATM также дают возможность заказчикам депонировать чеки, платежные поручения, оперировать с дорожными чеками или предоставляют другие инструментальные средства. Такие ATM иногда имеют возможность создания электронного изображения депонированного документа.

ATM могут также обеспечивать различные типы бумажных листов заказчикам. Такие бумажные листы включают в себя денежные счета, которые заказчики вынимают из машины. Заказчики могут также принимать бумажные материалы, такие как платежные поручения, банковские чеки, бумажные деньги, марки или другие бумажные листовые материалы, сохраняемые или произведенные машиной. Заказчики могут также принимать от ATM отпечатанный бумажный лист, который является квитанцией, указывающей конкретные сведения о транзакциях, которые они провели с помощью машины. Кроме того, заказчики могут запрашивать и принимать от некоторых ATM более детальные сведения о транзакциях, проводимых с их счетом.

Некоторые ATM имеют несколько различных местоположений в машине, где бумажные листы принимаются или выдаются заказчику. Например, большинство машин включает в себя одну область для выдачи наличных денег заказчику и другую область для приема депозитов. Также может быть предусмотрено более одной областей приема депозитов для приема различных видов депозитов. Например, ATM может иметь одну щель для приема депозитов в конвертах и отдельную щель для приема оборотных (переуступаемых) документов, например чеков. ATM могут также иметь специальную область для выдачи квитанций заказчику. Если машина имеет возможность печати полного банковского отчета на большем документе, можно обеспечивать дополнительную область, где могут быть обеспечены бумажные листы состояния.

Наличие различных областей для интерфейса с заказчиком у ATM для приема и выдачи различных типов бумажных листов необходимо потому, что каждый тип бумажных листов обрабатывается различным механизмом внутри машины. Каждый из этих механизмов имеет свой собственный отдельный доступ к заказчику. Это делает машины с различными особенностями существенно отличными от других машин и увеличивает сложность в их работе. Обеспечение нескольких различных путей поступления и транспортировки для приема и выдачи бумажных материалов заказчикам также усложняет машину и увеличивает ее стоимость.

В то время как недостатки, связанные с множеством щелей для доставки и приема бумажных листов, легко оцениваются в отношении ATM, другие автоматизированные банковские машины имеют аналогичные недостатки. Например, машины, используемые банковскими кассирами для подсчета денег, полученных от заказчиков, являются обычно полностью отличными машинами от тех, которые используются для выдачи наличных денег, которые должны быть выданы кассиром заказчику. Отдельные машины также часто предусматриваются для приема и отображения чеков и других типов оборотных документов и ценных документов. Часто обеспечивается отдельный терминал для печати состояния или отчета о транзакции для заказчика. Автоматизированные банковские машины, которые принимают документы, например банкноты, также становятся более общими. В некоторых таких автоматизированных банковских машинах документ, такой как банкнота, может быть принят от заказчика и оценен на его достоверность устройствами внутри машины. Если определено, что представленная банкнота является достоверной, она может быть сохранена в машине и позже выдана тому же или другому заказчику, запрашивающему прием банкнот из машины.

Такие автоматизированные банковские машины могут иногда принимать недостоверные или подозрительные документы. Когда это происходит, документ обычно отклоняется машиной. В некоторых обстоятельствах может быть желательно в случае поддельного документа удалить документ из оборота и/или идентифицировать человека, представившего его, с целью исследования источника поддельных документов. Также в некоторых случаях представленные документы могут в целом казаться достоверными, но не отвечать требованиям, чтобы быть принятыми машиной. Однако даже при том, что такие представленные документы наиболее вероятно могут быть достоверными, машина может отклонять их, потому что они не удовлетворяют всему набору критериев, характерному для однозначно достоверного документа, который является подходящим для того, чтобы быть принятым, сохраненным и позже выданным машиной.

Таким образом, существует потребность в автоматизированной банковской машине и системе, которые имеют возможность приема и выдачи документов, таких как банкноты, которые обладают способностью принимать и идентифицировать недопустимые и подозрительные банкноты, которые способны обеспечивать информацию, которая может быть использована для идентификации и сохранения таких банкнот и которая обеспечивает возможность контактировать с объектом, ответственным за представление банкнот в машину.

Сущность изобретения

Задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая имеет более простой интерфейс с заказчиком.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая имеет одну щель для приема и выдачи различных типов бумаг и документов.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая выполняет множество банковских транзакций и которая имеет компактный физический размер.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая может быть более просто сконфигурирована, чтобы обеспечить различные банковские транзакции.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая является экономичной в изготовлении и работе.

Другой задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая принимает и выдает различные типы банковских документов в стопке от заказчика и заказчику соответственно.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая способна оценить достоверность депонированных документов.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая способна маркировать подозрительные и/или недостоверные документы в машине.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая обеспечивает возможность отслеживания подозрительного или недостоверного документа в отношении источника документа.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая способна маркировать подозрительный документ удаляемой меткой, которая может быть удалена с документа, если позже определено, что документ достоверный.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая маркирует подозрительный документ, принятый в машине, индикатором, который соответствует конкретной транзакции, счету и/или пользователю, связанным с помещением подозрительного документа в машину.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая маркирует подозрительный документ удаляемым машиночитаемым индикатором.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание автоматизированной банковской машины, которая пригодна для использования в связи с операцией оценки, которая обеспечивает возможность оценки подозрительных документов, чтобы определить достоверность и удалить метки с документов, определенных как достоверные.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание способа работы системы автоматизированной банковской машинной.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание способа работы системы автоматизированной банковской машинной, в которой идентифицируются недостоверные и/или подозрительные документы, депонированные в автоматизированную банковскую машину.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание способа, согласно которому подозрительные документы, депонированные в автоматизированную банковскую машину, идентифицируются удаляемой маркировкой, и маркировка удаляется после того, как достоверность депонированного документа проверена.

Следующей задачей примерного варианта осуществления настоящего изобретения является создание способа, посредством которого можно входить в контакт с людьми, ответственными за депонирование недостоверных документов в автоматизированную банковскую машину.

Еще одной задачей примерного варианта осуществления настоящего изобретения является создание способа, посредством которого документы, введенные в автоматизированную банковскую машину, определенные как недостоверные, отслеживаются для конкретного объекта, ответственного за внесение таких документов в машину.

Другие задачи примерных вариантов осуществления настоящего изобретения станут очевидны из последующего описания наилучших режимов выполнения изобретения и прилагаемой формулы изобретения.

Вышеупомянутые задачи решаются в примерном варианте осуществления автоматизированной банковской машины, имеющей средство транспортировки, которое перемещает бумажные листы или стопки бумажных листов по первому пути транспортировки. Первый путь транспортировки проходит от доступного для пользователя отверстия (щели) в интерфейсе машины. Машина также включает в себя внутренний второй путь транспортировки для транспортировки бумажных листов. Второй путь транспортировки сходится с первым путем транспортировки и пересекается с ним. Устройство направления бумажных листов установлено рядом с этим пересечением. Машина дополнительно включает в себя по меньшей мере, одно устройство выдачи бумажных листов и по меньшей мере одно устройство приема бумажных листов для выдачи и приема бумажных листов соответственно. Устройства для выдачи и приема бумажных листов находятся в оперативном соединении или с первым или с вторым путем транспортировки.

Во время работы примерной машины стопка бумажных листов, которая может включать в себя различные типы документов, принимается от пользователя, перемещается от щели по первому пути транспортировки. Когда стопка проходит пересечение, оперативно выбирается устройство направления бумажных листов, чтобы отделить лист от стопки и направлять этот бумажный лист во второй путь транспортировки. Во втором пути транспортировки с отделенным бумажным листом могут быть произведены отдельные манипуляции для обработки или сохранения в машине. Прохождение стопки через пересечение позволяет выполнять выборочное удаление бумажных листов из стопки в ответ на работу устройства направления бумажных листов.

Бумажные листы, выдаваемые или, иначе, удерживаемые в машине, могут быть собраны в стопку, перемещая бумажные листы в первый путь транспортировки. Бумажный лист во втором пути транспортировки перемещается к пересечению в скоординированном отношении с первым бумажным листом. Первые и вторые бумажные листы складываются с выравниванием и формируют стопку в первом пути транспортировки, когда эти бумажные листы перемещаются через пересечение. Дополнительные бумажные листы выборочно добавляются к стопке, когда стопка после этого снова перемещается через пересечение, в то время как следующие бумажные листы перемещаются к пересечению через второй путь транспортировки. Различные типы бумажных листов выборочно собираются в стопку во время работы машины. Схема управления управляет компонентами машины так, чтобы собрать стопку. Как только стопка собрана, она доставляется пользователю посредством прохождения по первому пути транспортировки к щели для пользователя.

В некоторых примерных вариантах осуществления могут быть собраны и сохранены данные, что выгодно для использования при определении индивидуальных пользователей, которые ввели и/или приняли конкретные бумажные листы из машины. Это может давать возможность машине определить, например, источник или местоположение подозрительных бумаг.

Альтернативно или дополнительно, примерные варианты осуществления могут ограничивать выдачу документов, таких как чеки, платежные поручения или наличные деньги, из машины конкретным личностям, чтобы уменьшить риск отмывания денег или другого незаконного или мошеннического действия. Другие примерные варианты осуществления могут включать в себя другие или дополнительные признаки.

В некоторых примерных вариантах осуществления документы, помещенные в машину, оцениваются на достоверность посредством работы машины. Документы, оцененные как достоверные, сохраняются в машине в соответствующих местоположениях хранения. В некоторых вариантах осуществления такие документы могут быть позже выданы пользователям машины во время транзакций, которые включают в себя выдачу таких документов. Депонированные документы, которые оценены как недостоверные, в некоторых вариантах осуществления могут быть в машине помечены постоянной меткой устройством маркировки. Постоянная метка может соответствовать, по меньшей мере, части индикатора, связанного с конкретной транзакцией, во время которой был депонирован недостоверный (недопустимый) документ. Такие индикаторы могут включать в себя, например, номер транзакции, номер счета, код пользователя, идентификационную информацию, соответствующую биометрическому признаку человека, депонирующему документ или другую пригодную для использования идентификационную информацию или их комбинацию. Такие индикаторы могут в некоторых вариантах осуществления быть читаемыми человеком, машиночитаемыми или выполнены с возможностью считывания обоими способами. В некоторых примерных вариантах осуществления такие недостоверные документы, которые помечаются постоянной меткой, могут быть сохранены в машине для более позднего извлечения и доставки к надлежащим полномочным организациям. Такая доставка может сопровождаться информацией относительно транзакции или пользователя, ответственного за представление каждого недостоверного документа.

В некоторых примерных вариантах осуществления документы, оцененные как имеющие сомнительную достоверность, но которые наиболее вероятно, являются достоверными, также могут быть приняты в машине. В некоторых таких вариантах осуществления документы, определенные как имеющие сомнительную достоверность, могут быть помечены устройством маркировки, которое обеспечивает удаляемую метку на документе. Удаляемая метка может включать в себя по меньшей мере часть индикатора, связанного с транзакцией или данными транзакции. Удаляемая метка аналогично может быть машиночитаемой, считываемой человеком или обоими одновременно.

В некоторых примерных вариантах осуществления такой маркированный документ из-за того, что был определен как вероятно достоверный, может быть принят и сохранен в машине, и объекту, ответственному за внесение документа, можно предоставлять предварительный кредит для депозита.

В некоторых примерных вариантах осуществления такие сомнительные документы могут быть сохранены для более позднего удаления из машины. После такого удаления документы могут быть подвергнуты операции оценки, чтобы определить, является ли документ фактически достоверным. Такая операция оценки может проводиться вручную, посредством работы машины или обоими способами. В примерном варианте осуществления удаляемая метка не препятствует оценке документа на достоверность и остается на документе в течение операции оценки. Если посредством операции оценки определено, что документ является достоверным, удаляемая метка может быть удалена с документа, и этот документ или возвращается в оборот или иначе обрабатывается соответствующим образом. В примерном варианте осуществления, если определено, что документ является недостоверным, используется индикатор, чтобы определить объект, ответственный за внесение документа. Если кредит был предварительно предоставлен за депонирование документа, пользователь, получивший кредит, уведомляется, и кредит отменяется. В некоторых примерных вариантах осуществления маркированный документ может удерживаться и доставляться к соответствующим полномочным органам наряду с информацией относительно транзакции с целью исследования.

Должно быть понятно, что описанные здесь варианты осуществления являются примерными и много других вариантов осуществления охватываются объемом заявленного изобретения.

Краткое описание чертежей

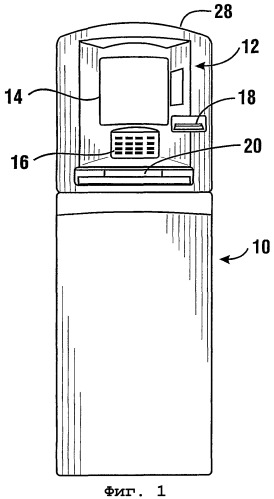

Фиг.1 изображает вид спереди примерной автоматизированной банковской машины, включающей в себя некоторые признаки настоящего изобретения.

Фиг.2 - вид слева автоматизированной банковской машины, показанной на фиг.1.

Фиг.3 - схематическое поперечное сечение автоматизированной банковской машины, показанной на фиг.1.

Фиг.4 - схематический вид сбоку первого пути транспортировки и второго пути транспортировки в автоматизированной банковской машине.

Фиг.5 - поперечное сечение средства транспортировки, используемого в автоматизированной банковской машине.

Фиг.6 схематически изображает вид сбоку бумажного листа, перемещающегося от второго пути транспортировки к первому пути транспортировки через пересечение.

Фиг.7 изображает вид, аналогичный Фиг.6, с бумажным листом, перемещающимся в первый путь транспортировки от пересечения.

Фиг.8 схематически изображает вид, аналогичный Фиг.7, с бумажным листом, перемещающимся в противоположном направлении через пересечение.

Фиг.9 - вид, аналогичный Фиг.8, с бумажным листом, удерживаемым в устройстве удержания.

Фиг.10 изображает вид, аналогичный Фиг.9, с бумажным листом, перемещающимся в пересечение и складывающимся со вторым бумажным листом, поставляемым через второй путь транспортировки, причем второй бумажный лист складывается с выравниванием с первым бумажным листом, формируя стопку.

Фиг.11 схематически изображает вид, аналогичный Фиг.10, в котором расположенная в стопке пара бумажных листов прошла через пересечение.

Фиг.12 - вид, аналогичный Фиг.11, в котором расположенные в стопке бумажные листы удерживаются в устройстве удержания.

Фиг.13 - вид первого и второго путей транспортировки с устройством направления бумажных листов, отделяющим первый бумажный лист от стопки, когда стопка проходит через пересечение.

Фиг.14 - вид, аналогичный Фиг.13, показывающий бумажный лист, отделяющийся от стопки, когда стопка проходит через пересечение.

Фиг.15 - вид первого и второго путей транспортировки, показывая бумажный лист, переориентированный устройством переворота бумаги.

Фиг.16 - вид, показывающий бумажный лист, проходящий через второе пересечение между первым путем транспортировки и третьим путем транспортировки.

Фиг.17 - вид первого и второго путей транспортировки с депонированным конвертом, проходящим через них.

Фиг.18 - вид, показывающий первый, второй и третий пути транспортировки с бумажным листом, перемещающимся от устройства удержания к третьему пути транспортировки.

Фиг.19 - вид альтернативного варианта осуществления первого, второго и третьего путей транспортировки с дополнительными устройствами удержания в первом пути транспортировки.

Фиг.20 - вид, показывающий первый, второй и третий пути транспортировки с бумажным листом, перемещающимся от второго пути транспортировки к первому пути транспортировки, и схематично демонстрирующий, как устройство направления бумажных листов используется как часть устройства переворота бумаги.

Фиг.21 - вид альтернативного варианта осуществления первого, второго и третьего путей транспортировки, используемых в альтернативной автоматизированной банковской машине, в которой обеспечиваются два пользовательских интерфейса и две доступных для пользователя щели.

Фиг.22 изображает вид сбоку автоматизированной банковской машины, вмещающей в себя устройство транспортировки, схематично показанное на фиг.21.

Фиг.23 схематически изображает вид, показывающий бумажный лист, отделяющийся от или добавляющийся к стопке, когда стопка проходит через пересечение.

Фиг.24 - вид, показывающий примерную систему, в которой обрабатываются подозрительные и/или недостоверные документы, депонированные в автоматизированную банковскую машину.

Лучшие режимы выполнения изобретения

На чертежах, и особенно на Фиг.1, изображена автоматизированная банковская машина, в целом обозначенная позицией 10. Машина 10 является ATM (банковским автоматом, БА). Однако в других вариантах осуществления изобретения могут быть другие типы автоматизированных банковских машин. БА 10 включает в себя пользовательский интерфейс или интерфейс заказчика, в целом обозначенный позицией 12. Интерфейс 12 заказчика включает в себя сенсорный экран 14. Сенсорный экран 14 относится к известному типу, который служит и в качестве устройства ввода данных и устройства вывода. Сенсорный экран обеспечивает вывод данных посредством отображений на экране и дает возможность заказчикам вводить данные, помещая палец вблизи областей экрана.

Интерфейс 12 заказчика дополнительно включает в себя вспомогательную клавиатуру 16. Вспомогательная клавиатура 16 включает в себя множество кнопок, которые могут приводиться в действие заказчиком, чтобы обеспечить ввод данных в машину. Интерфейс 12 заказчика также включает в себя прорезь 18 устройства считывания с карты. Прорезь 18 для карты используется для ввода карты с закодированными на ней данными, которые используются для идентификации заказчика и/или информации учетной записи (счета) заказчика. Прорезь 18 для карты связана с устройством считывания с карты обычного типа для считывания данных, закодированных на карте. Другие примерные варианты осуществления могут включать в себя типы устройств ввода данных, отличных от типа устройства считывания с карты и/или вспомогательной клавиатуры. Некоторые варианты осуществления могут включать в себя устройства ввода данных, например устройства считывания биометрических данных, которые могут функционировать для приема входных данных, идентифицирующих заказчика, например отпечатков пальцев, сканирования радужной оболочки глаза, сканирования сетчатки, данных топографии лица, речевой информации или других входных данных, которые обеспечивают данные, пригодные для использования с целью идентификации пользователя. Пример БА, который использует биометрические устройства ввода данных и другие типы устройств ввода данных, раскрыт в патенте США № 6023688, раскрытие которого включено сюда по ссылке.

Интерфейс 12 заказчика дополнительно включает в себя щель 20. Щель 20, как объяснено ниже, используется для приема стопки бумажных листов или документов от заказчика, работающего с машиной 10. Щель 20 также используется для выдачи стопки документов заказчикам, использующим машину. Хотя щель 20 показана на фиг.1 открытой, должно быть понятно, что в других вариантах осуществления она может быть выборочно закрыта подвижной дверцей или аналогичной закрывающей конструкцией. Должно быть понятно, что эти признаки описанного интерфейса пользователя БА являются примерными, и в других вариантах осуществления пользовательский интерфейс может включать в себя отличные компоненты и/или признаки.

Как показано на фиг.2, машина 10 имеет обычно разделенную конструкцию корпуса, которая включает в себя контейнерную часть 22. Контейнерная часть 22 в примерном варианте осуществления предпочтительно является защищенным контейнером и используется за хранения ценных объектов, например наличных денег или депозитов. Контейнерная часть 22 имеет дверцу 24, которая может быть выборочно открыта, чтобы получить доступ к внутренней области контейнерной части. Дверца 24 предпочтительно включает в себя кодовый замок или другой механизм блокировки (не показан), который предотвращает контейнерную часть от открывания неправомочными людьми.

Машина 10 также включает в себя верхнюю часть 26 корпуса. Верхняя часть корпуса имеет на ней компоненты интерфейса 12 заказчика. Часть 12 интерфейса заказчика включает в себя панель 28. Панель 28 предпочтительно установлена с возможностью движения на верхней части корпуса 26 и может быть по выбору открыта, чтобы получить доступ к компонентам, размещенным в верхней части корпуса. Механизм блокировки (не показан) предпочтительно встроен в верхнюю часть корпуса в примерном варианте осуществления для предотвращения получения доступа неправомочными людьми к внутренней его области.

Как показано на фиг.3, машина 10 включает в себя множество устройств для выполнения банковских транзакций. Должно быть понятно, что устройства, описанные ниже, являются примерными и что дополнительные или отличные устройства могут быть включены в другие варианты осуществления изобретения.

Внутренняя область БА 10 схематично показывается на фиг.3. Приведенный в качестве примера БА включает в себя устройства для обработки бумажных листов, таких как банкноты, и других документов. БА 10 включает в себя устройства выдачи бумажных листов, устройства создания документов и устройства приема бумажных листов. Среди устройств выдачи бумажных листов имеются устройства 30 и 32 выдачи наличных денег. Устройства 30 и 32 выдачи наличных денег могут иметь тип, раскрытый в патенте США № 4494747, раскрытие которого включено в настоящее описание, которые выборочно выдают бумажные листы по одному в ответ на сигналы управления. Устройства 30 и 32 выдачи наличных денег могут включать в себя удаляемые контейнеры для хранения бумажных листов или коробки, которые включают в себя идентификационную информацию, нанесенную на них. Коробки могут быть взаимозаменяемы и иметь тип, раскрытый в патенте США № 4871085, раскрытие которого включено здесь по ссылке. Идентификационная информация на коробках, хранящих бумажные листы, может указывать тип и/или свойства бумажных листов, хранящихся в них (например, тип и наименование валюты), и эта идентификационная информация считывается считывающим устройством, когда коробка устанавливается в машину.

Приведенный в качестве примера БА может выполнять операции в ответ на идентификационную информацию на коробках, чтобы скорректировать работу устройств выдачи наличных денег, чтобы она соответствовала содержимому коробки и позиции. В примерном варианте осуществления коробки, хранящие бумажные листы, и другие устройства могут включать в себя идентификационную информацию такого типа, как раскрыто в патенте США 4871085. Информация, представленная идентификационной информацией, считывается считывающим устройством и результирующие сигналы передают к схеме управления машинной. Схема управления корректирует операцию устройств выдачи и приема бумажных листов в ответ на сигналы, в соответствии с типом и характером бумажных листов, хранящихся в различных коробках.

В примерном варианте осуществления машины 10, показанной на фиг.3, машина предпочтительно включает в себя механизм обработки банкнот, включающий в себя устройства 34, 36 и 38 приема и выдачи бумажных листов. Примеры устройств приема и выдачи бумажных листов могут быть вида, раскрытого в патенте США № 6331000, раскрытие которого включено в качестве ссылки. Устройства приема и выдачи бумажных листов могут обеспечивать прием и сохранение бумажных листов в выбранных отделениях, а также выборочную выдачу бумажных листов из различных отделений. Как видно из включенного раскрытия, некоторые из механизмов обработки банкнот могут только принимать и хранить банкноты, другие могут только выдавать банкноты и некоторые могут и принимать и выдавать банкноты. Другие механизмы могут обрабатывать бумажные листы, отличные от банкнот. Машина 10 дополнительно включает в себя хранилище конвертов, схематично обозначенное позицией 40. Хранилище 40 является устройством, сконфигурированным для приема и удержания относительно толстых аналогичных бумажному листу конвертов, депонированных заказчиками в машину.

Хранилище 40, устройства 30 и 32 выдачи наличных денег и устройства 34, 36 и 38 приема и выдачи бумажных листов - все установлены в контейнерной части 22 машины 10. В примерном варианте осуществления устройства приема и выдачи бумажных листов, если расположены не в хранилище, то в примерном варианте осуществления могут быть взаимозаменяемо установлены в машину. Схема управления корректирует работу машины соответствующим образом на основании положения устройства и идентификационной информации на коробках или устройствах.

Каждое из устройств 30 и 32 выдачи наличных денег, устройства 34, 36 и 38 приема и выдачи бумажных листов и хранилище 40 находятся в связи с путем транспортировки бумаги, в целом обозначенным позицией 42. Путь 42 транспортировки бумажных листов содержит множество средств транспортировки бумажных листов, которые выровнены и находятся в оперативном (во время работы) соединении через заднюю поверхность контейнерной части. Путь 42 транспортировки бумажных листов может включать в себя одно или более средств транспортировки бумажных листов такого типа, который раскрыт в патенте США 5240638, раскрытие которого включено здесь в качестве ссылки. Каждое из хранилища 40, устройств 30 и 32 выдачи наличных денег и устройств 34, 36 и 38 приема и выдачи бумажных листов находится в оперативном соединении с путем 42 транспортировки бумажных листов и дает возможность выдавать бумажные листы и/или принимать бумажные листы от пути 42 транспортировки бумажных листов.

Путь 42 транспортировки бумажных листов проходит через щель (не показана) в контейнерной части 22 контейнера БА. Проводные соединения, которые соединяют компоненты, расположенные в контейнерной части, с компонентами в верхней части 26 корпуса, также проходят через щель в контейнерной части и подключены со схемой управления, схематично обозначенной позицией 44. Схема 44 управления предпочтительно включает в себя по меньшей мере один процессор в оперативном подключении с по меньшей мере одной памятью или хранилищем данных и необходима для выполнения запрограммированных команд на основании данных, сохраненных в памяти. Схема управления в примерном варианте осуществления использует машину для выполнения действий, описанных ниже.

Верхняя часть 26 корпуса включает в себя панель 28 и доступную для заказчика щель 20. Первый путь транспортировки, в целом обозначенный позицией 46, проходит внутри машины от щели 20. Первый путь транспортировки 46 предпочтительно включает в себя "переплетенный" конвейер такого типа, как раскрыт в патенте США № 5797599, раскрытие которого включено в настоящее описание в качестве ссылки. Средство транспортировки этого типа схематично показано на фиг. 5 и в целом обозначено позицией 48.

Средство 48 транспортировки включает в себя множество отделенных первых валиков 50 и множество промежуточных отделенных вторых валиков 52. Валики 50 и 52, которые являются предпочтительно валиками с выпуклостями, служат опорой для резиновых лент на них. Первые валики 50 служат опорой для первых лент 54, и вторые валики 52 служат опорой для вторых лент 56. Ленты 54 и 56 вытянуты в длину в средстве 48 транспортировки.

Стопка бумажных листов, схематично представленная бумажным листом 58 на фиг.5, двигается в зацепленном лентами 54 и 56 состоянии в средстве транспортировки, как описано во включенном раскрытии патента. Конфигурация средства 48 транспортировки допускает транспортировку стопок с изменяющимся количеством и типом бумажных листов, а также транспортировку банковских расчетных книжек и расположенных в стопку бумажных листов другого типа. Средство транспортировки согласно примерному варианту осуществления выгодно из-за его способности транспортировать бумажные листы различных типов, имеющих изменяющуюся толщину и свойства трения, в то же время уменьшая деформацию.

Со ссылками на Фиг.3, первый путь транспортировки 46 пересекается с путем 42 транспортировки в первом пересечении, в целом обозначенным позицией 60. Как объяснено ниже, примерный вариант осуществления содержит механизм отделения, который отделяет бумажные листы по отдельности из стопки, и механизм сборки стопки, который производят сборку документов. В примерном варианте осуществления бумажные листы выборочно располагаются в стопку и разбираются из стопки при перемещении через первое пересечение 60, чтобы обеспечить возможность обработки бумажных листов в машине 10.

Верхняя часть 26 корпуса также включает в себя различные устройства создания, выдачи и/или приема бумажных листов. Эти устройства выдачи и приема могут включать в себя устройства выдачи или устройства приема или выдачи бумажных листов, аналогичных тем, что раскрыты в патенте США № 4494747 или в патенте США № 6331000, и могут включать в себя сменные коробки для хранения в них бумажных листов. Такие сменные коробки могут также включать в себя идентификационную информацию такого типа, который описан в патенте США № 4871085, которая считывается устройством в машине. Схема управления может управлять работой машины в ответ на идентификационную информацию.

Устройства 62 и 64 могут служить в качестве устройства формирования документа и могут содержать бумажные листы, такие как пустые квитанции или ведомости. Альтернативно, одна из таких коробок может хранить пустые документы, которые должны быть заполнены, такие как формы документов на получение, платежные поручения или дорожные чеки. Дополнительно устройство 66 выдачи бумажных листов может выдавать документы, которые должны быть заполнены, прежде чем будут выданы документы, требующие заполнения, такие как банковские чеки или документы, которые выдают без дальнейшей обработки, такие как лист с марками.

Устройство 68 приема бумажных листов также предпочтительно включено в верхнюю часть корпуса. Устройство 68 приема бумажных листов может быть использовано для хранения бумажных листов, таких как чеки, или других документов, которые были введены заказчиком в машину и которые были отображены и/или аннулированы в результате обработки в машине.

Примерная верхняя часть корпуса также включает в себя по меньшей мере одно печатающее устройство, схематично обозначенное позицией 70. Печатающее устройство 70 может использоваться для выборочной печати на бумажных листах под управлением схемы управления. В примерном варианте осуществления автоматизированная банковская машина включает в себя устройства маркировки. Такие устройства маркировки могут содержать одно или более печатающих устройств, таких как устройство 70. Такое устройство маркировки может использоваться для обеспечения удаляемой маркировки на документе.
