Устройство для запуска ракет
Иллюстрации
Изобретение относится к ракетной технике, в частности к устройствам для пуска ракет. Сущность изобретения заключается в том, что устройство для запуска ракет содержит проточную пусковую трубу, связанную с носителем, и закрепленный на заднем сечении трубы проточный насадок. На внутренней поверхности проточного насадка выполнены радиальные проточные в продольном направлении прорези. Реализация изобретения позволяет снизить газодинамическое воздействие на носитель. 3 ил.
Реферат
Изобретение относится к ракетной технике и может быть использовано для запуска ракет из проточных пусковых труб.
Известно устройство для запуска противотанковых управляемых ракет (см. Карпенко А.В. Российское ракетное оружие 1943-1993 гг. Справочник. - СПб.: ПИКА, 1993. - С.73. БмП с ПТУР 3M14 "Малютка"), содержащее открытую направляющую для запуска ракет, связанную с носителем.
В данном устройстве недостаточны условия для обеспечения надежной эксплуатации ракет при транспортировке, т.к. ракета находится вне автономного контейнера (трубы).
Известно также устройство для запуска противотанковых управляемых ракет (см. патент РФ №2097672, М. кл. F 41 F 3/04, 1997 г.), содержащее проточную пусковую трубу, связанную с носителем, закрепленный в заднем сечении трубы проточный насадок.
Данное устройство обеспечивает надежную эксплуатацию ракет при транспортировке. Однако наблюдается газодинамическое воздействие на носитель при старте ракет.
Целью изобретения является снижение газодинамического воздействия на носитель при старте ракет.
Указанная цель достигается тем, что в устройстве для запуска ракет, содержащем проточную пусковую трубу, связанную с носителем, закрепленный в заднем сечении трубы проточный насадок, на внутренней поверхности проточного насадка выполнены радиальные проточные в продольном направлении прорези.

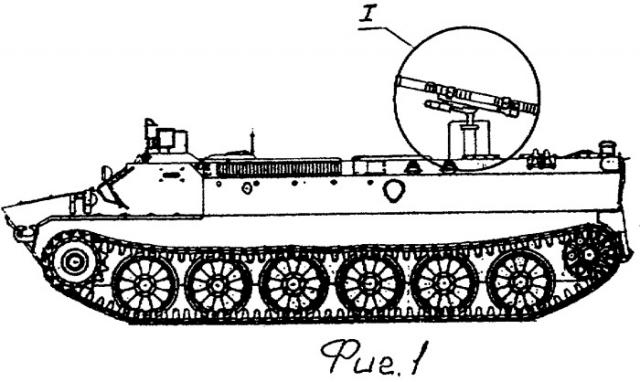

На фиг.1 изображено устройство для запуска ракет, общий вид; на фиг.2 - вид I на фиг.1 в разрезе; на фиг.3 - сечение А-А на фиг.2.
Устройство для запуска ракет содержит проточную пусковую трубу 1, связанную с носителем 2, закрепленный в заднем сечении трубы 1 проточный насадок 3, на внутренней стороне которого выполнены радиальные проточные в продольном направлении прорези 4.
Устройство работает следующим образом.
При запуске двигателя ракеты 5 и ее старте истекающая из двигателя газовая струя и движущаяся впереди нее пусковая ударная волна заполняет проточную пусковую трубу 1 и проточный насадок 3. Пусковая ударная волна, проходя через радиальные проточные в продольном направлении прорези 4, распадается, ослабляя свое воздействие на носитель 2. Далее при прохождении газового потока через насадок 3 образуется так называемая "ребристая" струя, которая при взаимодействии с окружающей средой также быстро распадается, снижая свое газодинамическое воздействие.
Таким образом, эффективность изобретения заключается в снижении газодинамического воздействия истекающей струи на носитель за счет образования пространственных "ребристых" ударной волны и газовой струи, которые быстро распадаются при взаимодействии с окружающей средой.
Устройство для запуска ракет, содержащее проточную пусковую трубу, связанную с носителем, закрепленный на заднем сечении трубы проточный насадок, отличающееся тем, что на внутренней поверхности проточного насадка выполнены радиальные проточные в продольном направлении прорези.
