Реферат

Предпосылки изобретения

1. Область изобретения

Настоящее изобретение относится, в целом, к системе мобильной связи и, в частности, к способу радиовызова для мультимедийной широковещательной/многоадресной услуги (МШМУ).

2. Описание уровня техники

В ходе развития области телекоммуникаций, системы мобильной связи МДКР (множественного доступа с кодовым разделением) эволюционировали от обеспечения голосовой услуги к дополнительному обеспечению мультимедийной мультивещательной (многоадресной) связи, которая позволяет передавать большой объем данных, например, в режиме коммутации пакетов и в режиме коммутации каналов. В результате, активно развивается широковещательная/многоадресная услуга, в которой один источник данных обслуживает совокупность ПО (единиц пользовательского оборудования), поддерживая мультимедийную многоадресную связь. Широковещательная/многоадресная услуга подразделяется на услугу широковещания на ячейку (УШЯ), которая, в основном, состоит в передаче сообщений, и МШМУ, которая состоит в передаче мультимедийных данных, например, изображений и голоса в реальном времени, статичных изображений, текста и т.д.

На фиг.1 изображена схема конфигурации сети для обеспечения услуги МШМУ в системе мобильной связи. Согласно фиг.1 сервис-центр предоставления услуг широковещания/многоадресного вещания (Ц-ШМ) 110 служит источником и диспетчером потоков МШМУ и передает их в транзитную сеть (ТС) 111. Транзитная сеть ТС 111, служащая посредником между Ц-ШМ 110 и ОУПО (обслуживающим узлом поддержки GPRS, SGSN) 100, передает потоки МШМУ на ОУПО 100. ОУПО 100 принадлежит базовой сети (БаС) и служит интерфейсом между НСРМ (наземной сети радиодоступа UMTS) и БаС. ОУПО 100 управляет предоставлением услуг, связанных с МШМУ, абонентам МШМУ, а именно единицам ПО (пользовательского оборудования), например, оперирует данными для выставления счетов за пользование МШМУ и избирательно передает данные услуги МШМУ на конкретный КРС (контроллер радиосети) 101. ОУПО 100 создает контекст услуги МШМУ для услуги Х МШМУ и передает на КРС 101 потоки МШМУ для услуги Х МШМУ. Под контекстом услуги МШМУ понимается набор информации управления, необходимой для обеспечения конкретной услуги МШМУ. КРС 101 управляет множеством Узлов В 102 и 103 (сотой 1 и сотой 2) и передает данные услуги МШМУ на Узел В, обслуживающий ПО, запрашивающее услугу Х МШМУ. КРС 101 также управляет радиоканалами, установленными для услуги Х МШМУ, и создает/контролирует контекст услуги КРС для услуги Х МШМУ с использованием потоков МШМУ, полученных от ОУПО 100. Согласно фиг.1, между Узлом В и единицами ПО, находящимися в зоне обслуживания Узла В, например, между Узлом В 102 и единицами ПО 104, 105 и 106 (ПО 1, ПО 2 и ПО 3) установлен один радиоканал для услуги Х МШМУ. К ОУПО 100 подключен ДРМ (домашний регистр местоположения, не показан), который аутентифицирует абонентов МШМУ. Согласно вышеописанному, КРС 101 и ОУПО 100 управляют информацией услуги МШМУ для каждой услуги МШМУ. Под информацией услуги МШМУ следует понимать контекст услуги МШМУ. Контекст услуги МШМУ содержит информацию о ПО, которые хотят получить конкретную услугу МШМУ (т.е. идентификатор ИД единиц ПО), зоны обслуживания единиц ПО и QoS (качество обслуживания), необходимое для обеспечения услуги МШМУ.

Для обеспечения конкретной услуги МШМУ единицам ПО сообщают основную информацию об услуге МШМУ. Если ПО хотят получить услугу МШМУ, то список ПО, запрашивающих услугу, передают в сеть. Сеть осуществляет пейджинг (радиовызова) в отношении единиц ПО и устанавливает однонаправленные радиоканалы (ОР) для услуги МШМУ. Затем услугу МШМУ предоставляют единицам ПО через соответствующие ОР. В случае окончания услуги МШМУ единицам ПО сообщают об окончании услуги МШМУ и, соответственно, освобождают все ресурсы, выделенные для услуги МШМУ. Такова традиционная процедура обеспечения услуги МШМУ.

Согласно вышеописанному обеспечение услуги МШМУ предусматривает обмен управляющими сообщениями между сетью и единицами ПО. Однако в настоящее время, не разработано ни одного специализированного процесса пейджинга (радиовызова) для обеспечения услуги МШМУ. Таким образом, необходим процесс пейджинга для услуги МШМУ.

Сущность изобретения

Задачей настоящего изобретения является обеспечение способа пейджинга (радиовызова) МШМУ для предоставления услуги МШМУ единицам ПО посредством пейджинга в системе мобильной связи с поддержкой МШМУ.

Другой задачей настоящего изобретения является создание способа извещения о наличии или отсутствии пейджинга МШМУ в отношении отдельных услуг МШМУ в системе мобильной связи с поддержкой МШМУ.

Еще одной задачей настоящего изобретения является создание способа определения информации, необходимой для приема информации пейджинга МШМУ в отношении услуги МШМУ на КРС системы мобильной связи с поддержкой МШМУ.

Еще одной задачей настоящего изобретения является создание способа определения информации, необходимой для получения информации пейджинга МШМУ в отношении услуги МШМУ в БаС системы мобильной связи с поддержкой МШМУ.

Еще одной задачей настоящего изобретения является создание способа передачи на КРС информации о пейджинге МШМУ и информации, необходимой для передачи информации пейджинга МШМУ на узел В, в системе мобильной связи с поддержкой МШМУ.

Для решения вышеуказанных и других задач предусмотрен способ пейджинга (радиовызова) для предоставления услуги МШМУ в системе мобильной связи.

Один аспект настоящего изобретения предусматривает способ приема ПДК (пейджингового канала) (PCH) с использованием множества КУП (каналов указателя пейджинга) (PICH) в системе мобильной связи, имеющей множество ПДК (PCH), передаваемых в определенные периоды, для осуществления пейджинга (радиовызова) в отношении единиц ПО, запрашивающих широковещательную услугу, причем множество КУП (PICH) передается между первым и вторым последовательными ПДК из совокупности ПДК, ПО принимает КУП, назначенный для ПО, если КУП входит в множество КУП, определяет, будет ли передан второй ПДК, соответствующий широковещательной услуге, на основании УП (указателя пейджинга) (PI), широковещательной услуги, заданного в неиспользуемой части принятого КУП, и принимает второй ПДК, передаваемый в общем порядке для всех тех из ПО, принимающих КУП, которые определяют, что на ПО будет передан второй ПДК.

Другой аспект настоящего изобретения предусматривает способ извещения о начале (инициирования) предоставления широковещательной услуги в КРС в системе мобильной связи, содержащей, по меньшей мере, одну единицу ПО, соту, в зоне обслуживания которой находится, по меньшей мере, одна единица ПО, и КРС, зона обслуживания которого охватывает соту, для обеспечения широковещательной услуги через соту, и обеспечения информации о времени приема, указывающей время приема сообщения извещения для осуществления пейджинга в отношении ПО для передачи ему широковещательной услуги, причем сообщение извещения передают на ПО в соответствии с информацией о времени приема.

Еще один аспект настоящего изобретения предусматривает способ передачи информации пейджинга (радиовызова) для второй услуги в системе мобильной связи, где осуществляется передача сигнала КУП (PICH), причем сигнал КУП имеет первый УП, указывающий пейджинг для первой услуги, и второй УП, указывающий пейджинг для второй услуги, которая отличается от первой услуги, для обеспечения первой и второй услуг, ОУПО (SGSN) передает на КРС информацию об интервале пейджинга, в течение которого осуществляется передача информации пейджинга второй услуги, и о смещении, с которым начинается информация пейджинга второй услуги, после запроса ПО на предоставление второй услуги. КРС передает на ПО сигнал КУП, содержащий второй УП, и повторно передает на ПО информацию пейджинга второй услуги заранее заданное число раз с момента начала передачи, соответствующего смещению.

Еще один аспект настоящего изобретения предусматривает способ приема информации пейджинга (радиовызова) для второй услуги в системе мобильной связи, где осуществляется прием сигнала КУП, причем сигнал КУП имеет первый УП, указывающий пейджинг для первой услуги, и второй УП, указывающий пейджинг для второй услуги, отличной от первой услуги, для обеспечения первой и второй услуг, принимают информацию об интервале приема и смещении. Интервал приема указывает интервал в течение которого принимают информацию пейджинга второй услуги, и смещение указывает время, когда должен начаться прием информации пейджинга второй услуги. Сигнал КУП принимают в заранее заданное время, и второй УП получают из сигнала КУП. Затем принимают информацию пейджинга второй услуги в соответствии с информацией об интервале приема и смещении, если второй УП указывает наличие информации пейджинга второй услуги.

Краткое описание чертежей

Вышеуказанные и другие задачи, признаки и преимущества настоящего изобретения явствуют из нижеследующего подробного описания, приведенного в совокупности с прилагаемыми чертежами, на которых

фиг.1 - схема конфигурации сети для обеспечения услуги МШМУ в системе мобильной связи;

фиг.2 - диаграмма передачи сигналов для обмена управляющими сообщениями, когда ОУПО определяет интервал передачи и смещение ПДК (пейджингового канала, PCH), согласно варианту осуществления настоящего изобретения;

фиг.3 - диаграмма передачи сигналов для обмена управляющими сообщениями, когда КРС определяет величины ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ согласно варианту осуществления настоящего изобретения;

фиг.4 иллюстрирует формат кадра данных для доставки УП (указателя пейджинга) МШМУ на основании кадрового протокола lub согласно настоящему изобретению;

фиг.5 - временная диаграмма приема КУП (канала указателя пейджинга) и ПДК на ПО согласно настоящему изобретению;

фиг.6 - блок-схема последовательности операций работы ПО согласно настоящему изобретению;

фиг.7 - блок-схема последовательности операций работы КРС согласно настоящему изобретению.

Подробное описание предпочтительных вариантов осуществления.

Ниже со ссылками на прилагаемые чертежи подробно описаны предпочтительные варианты осуществления настоящего изобретения. В нижеследующем описании общеизвестные функции или конструкции не описаны подробно, чтобы не усложнять сущность изобретения несущественными подробностями. Настоящее изобретение предусматривает способ пейджинга (радиовызова), который позволяет сети UTRAN, т.е. НСРМ (наземной сети радиодоступа UMTS), минимизировать энергопотребление ПО в системе мобильной связи МШМУ. Способ пейджинга (радиовызова) применим к ПО независимо от состояния, в котором находится ПО, т.е. состоянии ожидания, состояния СОТА_ПДК или состояния ЗРС_ПДК.

(1) Состояние СОТА_ПДК (CELL_PCH): ПО отслеживает КУП (PICH), не принимая других каналов, например ПКД (прямой канал доступа, FACH). Прежде чем передать данные на ПО, КРС переводит ПО в состояние СОТА_ПКД (CELL_FACH) посредством пейджинга. Аналогично ПО переходит в состояние СОТА_ПКД прежде, чем передать данные на КРС. КРС отслеживает, в какой соте находится ПО. В процессе пейджинга используются параметры ППер (прерывистой передачи), определенные на КРС.

(2) Состояние ЗРС_ПДК (URA_PCH): это состояние аналогично состоянию СОТА_ПДК за исключением того, что КРС отслеживает, в какой ЗРС (зоне регистрации НСРМ) находится ПО. ЗРС охватывает множество сот.

(3) Состояние ожидания: КРС не знает положения ПО и может осуществлять пейджинг в отношении его по запросу от БаС. За исключением использования параметров ППер, определенных в БаС, пейджинг осуществляется таким же образом, как в состоянии СОТА_ПДК. Установление соединения УРР (управления ресурсами радиоканала) должно предшествовать обмену данными между КРС и ПО.

В типичном процессе пейджинга ПО периодически принимает сигнал КУП (PICH) от Узла В и определяет на основании сигнала КУП, имеется ли сигнал ПДК (PCH), подлежащий передаче на ПО. Информация о КУП поступает на ПО в блоке системной информации (БСИ) ШВК (широковещательного канала, BCH). Проверяя ШВК, ПО может получать информацию КУП и, таким образом, принимать сигнал КУП. Процесс пейджинга - это весь процесс пейджинга ПО в сети. Чтобы минимизировать энергопотребление ПО, сеть осуществляет пейджинг ПО в режиме ППр. Схема ППр означает прием пейджингового сообщения только во время, заранее установленное между ПО и сетью, в течение которого ПО включает приемник для приема пейджингового сообщения. Таким образом, ПО включает свой приемник только в заранее установленное время, согласно схеме ППр и выключает приемник в другие моменты времени. В частности, ПО принимает сигнал КУП о наличии пейджинга (НП) и принимает пейджинговое сообщение по ПДК, если УП для ПО равен 1 в сигнале КУП.

Однако, если типичный процесс пейджинга применяется к пейджингу МШМУ, то сеть должна передавать одну и ту же информацию повторяющимся образом в течение заданного времени, чтобы предупредить множество единиц ПО о наличии управляющей информации об услуге МШМУ. Это приводит к непроизводительной растрате мощности передачи Узла В. В этом контексте интервал передачи ПДК (т.е. интервал пейджинга (радиовызова), ИНТЕРВАЛ_ПЕЙДЖИНГА) и смещение (СМЕЩЕНИЕ), указывающее начало передачи ПДК, определяются не периодически, а по мере необходимости. Таким образом, ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ определяются по мере необходимости в соответствии с услугами МШМУ.

Согласно вышеописанному множество ПО принимают сообщение "извещение" - до получения услуги МШМУ. Сообщение "извещение" - это разновидность пейджингового сообщения МШМУ. Согласно настоящему изобретению предполагается, что сообщение "извещение" доставляется по ПДК. Поскольку непрерывная передача сообщения "извещение" с Узла В на единицы ПО приводит к потреблению мощности на Узле В, единицам ПО сообщаются смещение (СМЕЩЕНИЕ) ПДК, т.е. момент начала приема ПДК и моменты повторной передачи ПДК (ИНТЕРВАЛ_ПЕЙДЖИНГА). Кроме того, поскольку ПО могут повторно принимать ПДК в соответствии с информацией о ПДК, достоверность сообщения "извещение" на ПДК повышается. ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ можно определить двумя способами. Согласно одному управляющую информацию пейджинга МШМУ определяет ОУПО. Согласно другому управляющую информацию пейджинга МШМУ определяет КРС. Под управляющей информацией пейджинга МШМУ следует понимать ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ.

Сначала опишем случай, когда ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ определяет ОУПО (SGSN).

ОУПО определяет ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ в зависимости от услуги МШМУ или от зоны маршрутизации (ЗМ). ОУПО может задавать ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ как функцию ИВГМ (идентификатора временной группы мультивещания) или устанавливает их равными заранее определенным значениям для каждой услуги МШМУ. ИВГМ является ИД (идентификатором), идентифицирующим конкретную услугу МШМУ и, таким образом, зависит от услуги МШМУ. ИВГМ назначается при первоначальной генерации контекста услуги МШМУ для услуги МШМУ, и освобождается при завершении услуги МШМУ. Хотя правил назначения ИВГМ нет, ОУПО назначает разные ИВГМ каждой услуге МШМУ в ОУПО.

ОУПО передает ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ к ОП с помощью сообщения ОТВЕТ_НА_АКТИВИЗАЦИЮ_УСЛУГИ_МШМЦ, которое будет описано ниже со ссылкой на фиг.2.

ОУПО определяет наличие пейджинга (НП), используя ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ из Уравнения (1):

СНК(НП) = ИВГМ_K mod ИНТЕРВАЛ_ПЕЙДЖИНГА+n*ИНТЕРВАЛ_ПЕЙДЖИНГА (1)

где n = 1, 2, 3, ..., СНК(НП) < 4095, ИВГМ_K = ИВГМ div K, и ИНТЕРВАЛ_ПЕЙДЖИНГА = 2^{КОЭФ_ИНТЕРВАЛА_ПЕЙДЖИНГА}. СНК (системный номер кадра) это целое число, принимающее значение от 0 до 4095, т.е. счетчик кадров, поддерживаемый на Узле В. В системе мобильной связи с использованием МШМУ один кадр радиоканала имеет длительность 10 мс. Переменная К в ИВГМ_K - это количество В-ОФКУ/ПДК (вторичные общие физические каналы управления/ПДК). В-ОФКУ/ПДК это В-ОФКУ, на который отображается ПДК (PCH).

Из Уравнения (1) видно, что НП МШМУ - это набор значений СНК, в которых ПДК доставляет сообщение "извещение" для услуги МШМУ. КОЭФ_ИНТЕРВАЛА_ПЕЙЖИНГА принимает значение от 0 до 9, определяя ИНТЕРВАЛ_ПЕЙДЖИНГА. ИВГМ_K mod ИНТЕРВАЛ_ПЕЙДЖИНГА задает разные значения СМЕЩЕНИЕ для каждого ИВГМ, т.е. каждой услуги МШМУ. Поэтому СМЕЩЕНИЕ можно определить как функцию ИВГМ, как в Уравнении (1), или заранее присваивают ему конкретное значение. В последнем случае заранее заданное значение следует сообщать единицам ПО совместно с ИНТЕРВАЛ_ПЕЙДЖИГНА.

Теперь опишем случай, когда ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ определяет КРС.

КРС определяет ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ в соответствии с нагрузкой НСРМ и состоянием канала. Кроме того, КРС определяет их для каждой соты. ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ поступают на единицы ПО по ШВКУ (широковещательному каналу управления, BCCH), отображенному на ШВК или ПКД. КРС может определить ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ из Уравнения (1), как и ОУПО.

На фиг.2 изображена диаграмма передачи сигналов для определения ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ на ОУПО согласно варианту осуществления настоящего изобретения. В нижеследующем описании заранее предполагается, что сеть, отвечающая настоящему изобретению, т.е. соединения между СЦ-ШМ, ШУПО (шлюзовым узлом поддержки GPRS), ОУПО и КРС и единицами ПО, сформированы, как показано на фиг.1.

Согласно фиг.2, БаС (предполагается, что она включает в себя СЦ-ШМ, ШУПО и ОУПО) извещает единицы ПО о доступных в данный момент услугах МШМУ, а также сообщает им их основную информацию в виде информации меню на этапе 201 (уведомление об услугах). Информация меню содержит времена действия и длительности услуг МШМУ. Например, в информации меню указаны время начала конкретной телевизионной передачи и длительность телевизионной передачи. БаС осуществляет широковещание информации меню на заранее установленные зоны обслуживания, например посредством СШУ, или передает ее только на ПО, запрашивающие услуги МШМУ. БаС также сообщает единицам ПО идентификаторы услуг МШМУ, идентифицирующие соответствующие услуги МШМУ посредством информации меню. Поскольку уведомление об услугах непосредственно не относится к настоящему изобретению, мы не приводим его подробного описания.

Получив информацию меню, каждое ПО выбирает нужную услугу МШМУ в информации меню и передает на ОУПО через КРС первое сообщение "запроса на активацию услуги МШМУ" ("запрос 1 на активацию услуги МШМУ") на этапе 202. "Запрос 1 на активацию услуги МШМУ" содержит ИД услуги МШМУ, указывающий выбранную услугу МШМУ, и ИД ПО. ОУПО детектирует ИД услуги МШМУ и сохраняет ИД ПО в контексте услуги МШМУ, соответствующем ИД услуги МШМУ. На этапе 202-1 ОУПО передает на ШУПО второе сообщение "запроса на активацию услуги МШМУ" ("запрос 2 на активацию услуги МШМУ"). Получив "запрос 2 на активацию услуги МШМУ", ШУПО сохраняет идентификаторы ПО и КРС в контексте услуги МШМУ, соответствующем услуге МШМУ, и передает на СЦ-ШМ третье сообщение "запроса на активацию услуги МШМУ" ("запрос 3 на активацию услуги МШМУ") на этапе 202-2.

СЦ-ШМ сохраняет ИД ШУПО в контексте услуги МШМУ для услуги МШМУ и назначает ИВГМ для услуги МШМУ. На этапе 203 СЦ-ШМ передает на ШУПО первое сообщение "ответ на активацию услуги МШМУ" ("ответ 1 на активацию услуги МШМУ"), содержащее ИД услуги МШМУ, указывающий услугу МШМУ, и назначенный ИВГМ. На этапе 203-1, ШУПО передает на ОУПО второе сообщение "ответ на активацию услуги МШМУ" ("ответ 2 на активацию услуги МШМУ"), содержащее ИД услуги МШМУ и ИВГМ. Получив "ответ 2 на активацию услуги МШМУ", ОУПО определяет ИНТЕРВАЛ ПЕЙДЖИНГА и СМЕЩЕНИЕ с использованием ИВГМ из Уравнения (1). На этапе 203-2 ОУПО передает на ПО через КРС третье сообщение "ответ на активацию услуги МШМУ" ("ответ 3 на активацию услуги МШМУ"), содержащее ИНТЕРВАЛ_ПЕЙДЖИНГА, СМЕЩЕНИЕ, ИД услуги МШМУ и ИВГМ. ПО получает ИНТЕРВАЛ_ПЕЙДЖИНГА, СМЕЩЕНИЕ, ИД услуги МШМУ и ИВГМ из "ответ 3 на активацию услуги МШМУ". ПО отслеживает сигнал КУП (PICH). Если сигнал КУП указывает начало предоставления запрашиваемой услуги МШМУ, то ПО принимает ПДК в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ.

В частности, для поддержки дежурного режима ПО заранее устанавливается параметр ППр. Затем, на этапе 204, ПО принимает сигнал КУП при каждом заранее определенном НП в соответствии с параметром ППр и определяет, начнется ли запрашиваемая услуга МШМУ, проверяя неиспользуемую часть сигнала КУП. В традиционном формате канальных интервалов КУП один кадр радиоканала КУП имеет длительность 10 мс и делится на 300 участков, от b₀ до b₂₉₉. В частности, один кадр радиоканала КУП содержит 288 битов УП, от b₀ до b₂₈₇ и 12 резервных битов от b₂₈₈ до b₂₉₉. Резервные участки используются для пейджинга МШМУ в настоящем изобретении.

Иными словами, 12 резервных битов делятся на несколько групп, и УП МШМУ назначается каждой группе, чтобы указывать наличие или отсутствие информации пейджинга для услуги МШМУ, запрашиваемой ПО. В этом случае ПО должно знать, какая группа имеет УП МШМУ для запрашиваемой ею услуги МШМУ.

Согласно настоящему изобретению отношение отображения между ИВГМ, указывающим услугу МШМУ, и ИД УП МШМУ, указывающим наличие или отсутствие информации пейджинга для услуги МШМУ, определяется из Уравнения (2):

УПМШМУ = ИВГМ mod N_mp (2)

где N_mp - частное от деления 12 (количества резервных битов) на количество групп, и каждой группе назначается 12/N_mp битов. Следовательно, N_mp это количество УП МШМУ. Количество групп может составлять 1, 2, 3, 4, 6 или 12. Например, если N_mp равно 1, то 12 битов назначаются одному УП МШМУ для конкретной услуги МШМУ. Прежде чем проверить УП МШМУ для запрашиваемой ею услуги МШМУ, ПО должно знать текущее N_mp. N_mp можно получить по ШВК, доставляющему системную информацию НСРМ, или по ПКД.

ПО отслеживает сигнал КУП с использованием УП МШМУ, вычисленным из Уравнения (2), чтобы определить наличие или отсутствие информации пейджинга для запрашиваемой услуги МШМУ. Передача информации, указывающей наличие УП МШМУ, на ПО описана ниже со ссылкой на фиг.4. Если на основании УП МШМУ ПО определяет начало предоставления нужной услуги МШМУ, оно принимает соответствующий сигнал ПДК в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ.

На этапе 205 СЦ-ШМ передает на ОУПО разновидность пейджингового сообщения, первое сообщение извещения об услуге МШМУ ("извещение 1 об услуге МШМУ"), указывающее, что в данный момент начинается услуга МШМУ. "Извещение 1 об услуге МШМУ" содержит ИД услуги МШМУ. На этапе 205-1, ОУПО передает на КРС второе сообщение извещения об услуге МШМУ ("извещение 2 об услуге МШМУ"), указывающее, что в данный момент начинается услуга МШМУ. "Извещение 2 об услуге МШМУ" содержит ИВГМ услуги МШМУ. На этапе 205-2, КРС передает на ПО третье сообщение извещения об услуге МШМУ ("извещение 3 об услуге МШМУ"), указывающее, что в данный момент начинается услуга МШМУ. "Извещение 3 об услуге МШМУ", содержащее ИВГМ услуги МШМУ, поступает по ПДК.

Обнаружив, что в данный момент начинается услуга МШМУ, ПО на этапе 206 передает на БаС "пейджинговый ответ" в ответ на "извещение 3 об услуге МШМУ", и ему назначаются радиоресурсы для получения услуги МШМУ посредством процедуры выделения радиоресурсов. Процедура выделения радиоресурсов включает в себя установление однонаправленного радиоканала, при котором КРС передает на ПО, запрашивающие услугу МШМУ в каждой соте, информацию об однонаправленных радиоканалах, по которым услуга МШМУ предоставляется в соте (установление однонаправленного радиоканала), и этап установления линии радиосвязи, на котором КРС передает на соты, содержащие ПО, информацию о однонаправленных транспортных каналах по интерфейсам lub.

По завершении процедуры выделения радиоресурсов все ПО, запрашивающие услугу МШМУ, получают информацию о линиях радиосвязи, по которым предоставляется услуга МШМУ, и информацию о более высоких уровнях. Соты, имеющие ПО в своих зонах обслуживания, завершают установление линий радиосвязи и интерфейсов lub. Когда КРС и ПО заканчивают подготовку услуги МШМУ, БаС на этапе 207 передает данные услуги МШМУ на единицы ПО через КРС. По окончании передачи данных услуги МШМУ на этапе 208 установленные радиоресурсы, т.е однонаправленные транспортные каналы и однонаправленные радиоканалы между ПО и БаС, освобождаются (окончание услуги МШМУ). На фиг.3 показана альтернативная диаграмма передачи сигналов для обмена управляющими сообщениями, отвечающая другому варианту осуществления настоящего изобретения, согласно которому ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ определяет КРС.

Согласно фиг.3 на этапе 301 БаС осуществляет уведомление об услугах, сообщая единицам ПО, абонирующим МШМУ, основную информацию о доступных в текущий момент услугах МШМУ (например, информацию меню). Уведомление об услугах осуществляется таким же образом, как описано со ссылкой на фиг.2. Каждое ПО, нуждающееся в конкретной услуге МШМУ, на этапе 302 передает на ОУПО через КРС "запрос 1 на активацию услуги МШМУ", в котором запрашивает услугу МШМУ. "Запрос 1 на активацию услуги МШМУ" содержит ИД ПО и ИД услуги МШМУ, указывающий услугу МШМУ. ОУПО детектирует ИД услуги МШМУ и сохраняет ИД ПО в контексте услуги МШМУ, соответствующем ИД услуги МШМУ. На этапе 302-1 ОУПО передает на ШУПО "запрос 2 на активацию услуги МШМУ". Получив "запрос 2 на активацию услуги МШМУ", ШУПО сохраняет идентификаторы ПО и КРС в контексте услуги МШМУ, соответствующем услуге МШМУ, и передает на СЦ-ШМ "запрос 3 на активацию услуги МШМУ" на этапе 302-2.

СЦ-ШМ сохраняет ИД ШУПО в контексте услуги МШМУ для услуги МШМУ и назначает ИВГМ для услуги МШМУ. На этапе 303 СЦ-ШМ передает на ШУПО "ответ 1 на активацию услуги МШМУ", содержащее ИД услуги МШМУ, указывающий услугу МШМУ, и назначенный ИВГМ. На этапе 303-1, ШУПО передает на ОУПО "ответ 2 на активацию услуги МШМУ", содержащее ИД услуги МШМУ и ИВГМ. На этапе 203-2 ОУПО передает на ПО через КРС "ответ 3 на активацию услуги МШМУ". Из "ответ 3 на активацию услуги МШМУ" ПО получает ИД услуги МШМУ и ИВГМ.

ПО отслеживает сигнал КУП при НП, соответствующем заранее установленному параметру ППр, и проверяет наличие или отсутствие общего пейджинга для ПО. Одновременно, на этапе 304, ПО определяет, начнется ли запрашиваемая услуга МШМУ, проверяя УП МШМУ в неиспользуемой части сигнала КУП. Если сигнал КУП указывает начало предоставления нужной услуги МШМУ, то ПО принимает ПДК в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ.

Заметим, что КРС определяет ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ для каждой соты в соответствии с нагрузкой НСРМ и состоянием канала и доставляет их на единицы ПО по ШВК или ПКД. В случае изменения ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ КРС передает измененные ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ на единицы ПО по ШВК или ПКД.

На этапе 305 СЦ-ШМ передает на ОУПО "извещение 1 об услуге МШМУ", содержащее ИД услуги МШМУ. На этапе 305-1, ОУПО передает на КРС "извещение 2 об услуге МШМУ", указывающее, что в данный момент начинается услуга МШМУ. "Извещение 2 об услуге МШМУ" содержит ИВГМ услуги МШМУ. На этапе 305-2 КРС передает на Узел В "извещение 3 об услуге МШМУ", указывающее, что в данный момент начинается услуга МШМУ. В свою очередь Узел В на этапе 305-3 передает на ПО "извещение 4 об услуге МШМУ". Таким образом, ПО отслеживает сигнал КУП при каждом заранее определенном НП и определяет, начинается ли предоставление запрашиваемой услуги МШМУ, проверяя назначенный УП МШМУ в неиспользуемой части сигнала КУП. В случае немедленного начала предоставления услуги МШМУ ПО принимает сигнал ПДК в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ. Последующие этапы 306, 307 и 308 осуществляются таким же образом, как этапы 206, 207 и 208, показанные на фиг.2. Поэтому их описание не повторяется.

КРС сообщает Узлу В значения ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ посредством кадрового протокола, так что Узел В передает сигнал ПДК на единицы ПО в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ. Для поддержки передачи КУП, имеющего УП МШМУ, между КРС и Узлом В используется новый кадр данных на основании кадрового протокола lub, показанный на фиг.4.

На фиг.4 показан формат кадра данных на основе кадрового протокола lub, чтобы продемонстрировать передачу УП МШМУ посредством кадрового протокола lub согласно настоящему изобретению. Согласно фиг.4 структура кадра данных на основе кадрового протокола lub изменена по сравнению с обычным кадром данных на основе кадрового протокола lub для поддержки передачи УП МШМУ в неиспользуемой области кадра данных.

В частности, КРС передает на Узел В УП для традиционного ПДК в кадре данных на основе кадрового протокола lub. Согласно настоящему изобретению, КРС дополнительно передает УП МШМУ на Узел В в неиспользуемой части кадра данных. Поэтому на фиг.4 показан новый кадр данных на основе кадрового протокола lub, имеющий битовые шаблоны УП МШМУ и УМ (указатель МШМУ), указывающий наличие или отсутствие полезных данных битового шаблона УП МШМУ. Если УМ равен 0, это свидетельствует об отсутствии битового шаблона УП МШМУ. Если УМ равен 1, это свидетельствует о наличии битового шаблона УП МШМУ. В этом случае битовому шаблону УП МШМУ назначается КУП, чтобы указывать ПДК, соответствующий услуге МШМУ. Поэтому могут существовать 1, 2, 3, 4, 6 или 12 групп УП МШМУ. Битовый шаблон УП МШМУ имеет 2 байта и может представлять количество ПО, подлежащих пейджингу, в связи с УП МШМУ. "Длительность КУП" указывает, сколько длится КУП.

Возможны два способа передачи информации, необходимой для передачи КУП и ПДК посредством кадрового протокола lub, на Узел В.

Согласно первому способу КРС передает на Узел В ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ, относящиеся к передаче КУП и ПДК посредством кадрового протокола. При необходимости передачи КУП и ПДК МШМУ, КРС передает информацию УП МШМУ, относящуюся к КУП, и ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ, относящиеся к ПДК, на Узел В посредством кадра данных на основе кадрового протокола lub. Затем Узел В отображает КУП и ПДК в физические каналы, т.е. КУП и В-ОФКУ, в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ. В этом случае "длительность КУП" передавать не обязательно. Поскольку регулируемым является только ИНТЕРВАЛ_ПЕЙДЖИНГА, может случиться так, что передаваться будет только КУП.

Согласно второму способу КРС передает на Узел В сообщение, указывающее Узлу В заранее определенное время повтора для повторной передачи КУП после данной передачи КУП совместно с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ. Затем Узел В передает ПДК для доставки сообщения "извещение" в соответствии с ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ и также повторяет передачу ПДК заранее определенное число раз после данной передачи КУП. Поэтому повторная передача КУП снижает нагрузку КРС.

Для поддержки передачи ПДК МШМУ к традиционному пейджинговому сообщению 1-го типа нужно добавить пейджинговое сообщение МШМУ для поддержки пейджинга МШМУ. Хотя пейджинговое сообщение МШМУ можно конфигурировать как новое сообщение, согласно настоящему изобретению предполагается, что пейджинговое сообщение МШМУ видоизменено по отношению или добавлено к традиционному пейджинговому сообщению 1-го типа.

Ниже описаны информационные элементы (ИЭ) для пейджинга МШМУ, добавленные в пейджинговое сообщение 1-го типа.

"Окончание вызова МШМУ" и ИВГМ добавляются, соответственно, к ИЭ "причина пейджинга" и к ИЭ "идентификатор ПО" в традиционном пейджинговом сообщении 1-го типа. Получив это пейджинговое сообщение, ПО определяет из "окончания вызова МШМУ", что пейджинговое сообщение указывает, что в данный момент начинается услуга МШМУ. Хотя ИВГМ в действительности не является ИД ПО, он идентифицирует услугу МШМУ, которую ПО хочет получить. Таким образом, пейджинговое сообщение извещает ПО о пейджинге МШМУ посредством "окончания вызова МШМУ" и о предоставляемой услуге МШМУ посредством ИВГМ.

Кроме того, к пейджинговому сообщению 1-го типа можно добавить информацию однонаправленного радиоканала МШМУ. Информация однонаправленного радиоканала МШМУ охватывает информацию Уровня 2 (У2) и информацию Уровня 1 (У1). Информация У2 может включать в себя информацию RLC (управление линией радиосвязи)/PDCP (протокол сходимости пакетных данных). Информация У1 может включать в себя информацию о НТФ (наборе транспортных форматов), НКТФ (наборе комбинаций транспортных форматов), каналообразующем коде, передаваемой мощности и времени активации.

Традиционное пейджинговое сообщение 1-го типа имеет информацию модификации ШВКУ. ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ, определенные и измененные КРС, могут поступать на ПО посредством информации модификации ШВКУ.

В случае, когда КРС изменяет количество передач ПДК и передает только один раз информацию пейджинга об услуге МШМУ, которую запрашивает конкретное ПО, невозможно получить информацию пейджинга МШМУ, если передача ПДК завершена до ожидаемого времени приема на ПО сигнала ПДК. Поэтому КРС передает сигнал ПДК для пейджинга МШМУ определенное количество раз, и к сообщению пейджинга 1-го типа добавляется новый ИЭ, указывающий, сколько еще раз будет передан сигнал ПДК. Назовем этот ИЭ "остаточным пейджингом". ПО оценивает число повторов передачи ПДК после данной передачи, чтобы, таким образом, избежать повторной демодуляции ранее приятой информации пейджинга МШМУ.

На фиг.5 изображена временная диаграмма приема на ПО сигналов КУП и ПДК согласно варианту осуществления настоящего изобретения. В данном случае длина периода ППр на ПО составляет 5.12 секунды, и передача ПДК МШМУ осуществляется каждые 512 кадров.

Согласно фиг.5 ПО активируется, чтобы отслеживать УП при соответствующих НП в кадре радиоканала КУП во время СНК 2. УП представляют собой УП для традиционного ПДК и УП МШМУ в неиспользуемой части КУП, для ПДК МШМУ. Соответственно, ПО демодулирует УП. На фиг.5 предполагается, что демодуляция УП для традиционного ПДК дает -1, что указывает отсутствие сигнала обычного ПДК для ПО, и УП МШМУ указывает, что в данный момент начинается услуга МШМУ, которую ПО желает получить, т.е. указывает наличие ПДК МШМУ для ПО. Поэтому ПО готовится к приему ПДК МШМУ.

Поскольку данный ПДК МШМУ для ПО уже передан, ПО переходит в состояние ожидания до получения следующего сигнала ПДК МШМУ. Если время от данного момента до передачи следующего ПДК МШМУ велико, то ПО переходит в дежурный ("спящий") режим и активируется тогда, когда нужно принять следующий сигнал ПДК МШМУ. Поскольку время приема следующего ПДК МШМУ почти совпадает со временем отслеживания УП, точнее время отслеживания УП слегка предшествует времени приема ПДК МШМУ, ПО остается в дежурном состоянии до времени отслеживания УП. Если демодуляция следующего традиционного УП дает 1, то ПО демодулирует не только сигнал традиционного ПДК, но и сигнал ПДК МШМУ.

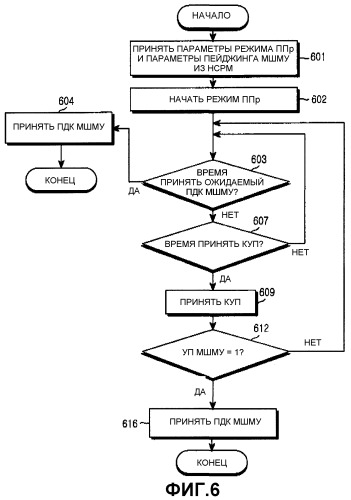

На фиг.6 показана блок-схема последовательности операций, иллюстрирующая работу ПО согласно варианту осуществления настоящего изобретения. Согласно фиг.6 на этапе 601 ПО принимает параметры ППр, например, длину периода ППр и код OVSF (ортогонального расширения с переменным коэффициентом), используемый для КУП, и параметры пейджинга МШМУ (т.е. ИНТЕРВАЛ_ПЕЙДЖИНГА и СМЕЩЕНИЕ). На этапе 602 ПО начинает операцию ППр в соответствии с параметрами ППр. Под операцией ППр понимают прием сигнала КУП в соответствии с параметрами ППр и переход в дежурный режим для остальных периодов, отличных от периода приема КУП. На этапе 603 ПО определяет, наступило ли время принимать сигнал ПДК МШМУ, связанный с предыдущим КУП, т.е. ожидаемый сигнал ПДК МШМУ. Если наступило время принимать ожидаемый сигнал ПДК МШМУ, то на этапе 604 ПО принимает сигнал ПДК МШМУ. Однако, если на этапе 603 определено, что время принимать ожидаемый сигнал не наступило, то ПО переходит к этапу 607, чтобы определить, наступило ли время принимать сигнал КУП. Если время принимать сигнал КУП не наступило, то ПО возвращается к этапу 603. Если на этапе 607 определено, что наступило время принимать сигнал КУП, то на этапе 609 ПО принимает сигнал КУП и демодулирует сигнал КУП. При этом сигнал КУП состоит из части КУП для нормального пейджинга ПО и части КУП МШМУ, описанной в настоящем изобретении. Соответственно, ПО проверяет КУП для нормального пейджинга, а затем КУП пейджинга МШМУ на момент отслеживания КУП. Пейджинг МШМУ показан на фиг.6, а нормальный пейджинг не показан, поскольку он очевиден для специалистов в данной области.

Получив сигнал КУП на этапе 609, ПО на этапе 613 опре
