Реферат

Настоящее изобретение в основном относится к вентилятору для сушки волос, в частности к переносному вентилятору для сушки волос, конструкция которого обеспечивает ему возможность находиться обособленно на своей подставке, и который имеет не только цепь регулирования напряжения, предназначенную для регулирования количества тепла, выделяемого нагревательным элементом, но также и устройство управления для регулирования отверстия с переменным сечением, предназначенного для выпуска воздуха, и цепь регулирования мощности тока, которая обеспечивает сначала получение от нагревательного элемента полного количества тепла, а затем переходит на импульсный режим, поддерживая заданный уровень теплообразования при меньшем потреблении электроэнергии, поступающей от аккумуляторной батареи.

Существует большое количество различных типов вентиляторов для сушки волос.Однако заявителю не известны такие из них, которые были бы переносными. Например, типичные электрические вентиляторы для сушки волос представлены в патентах США №№4195217, 5555637 и 5701681. Однако все они подключаются к сети переменного тока при помощи шнуров и не являются переносными и автономными.

Поэтому желательно было бы иметь такой вентилятор для сушки волос, который являлся бы переносным, а держать его можно было бы одной рукой, что обеспечило бы лицу, пользующемуся им, свободу совершать различные движения другой рукой, к примеру одновременно пользоваться различным дополнительным инструментом, необходимым для создания стильных причесок, что способствует разработке разных технических приемов оформления прически. Кроме того, желательно было бы получить такую конструкцию вентилятора для сушки волос, которая позволяла бы класть его на предназначенную для него подставку, где бы он удерживался в сбалансированном положении, что позволило бы облегчить работу с ним для тех, кто им пользуется, благодаря сведению к минимуму той нагрузки на запястье и плечо, которая создается под действием его веса. Помимо этого, желательно было бы также в таком случае обеспечить более экономное расходование электроэнергии аккумуляторной батареи посредством обеспечения сначала получения от нагревательного элемента полного количества тепла с последующим переходом на импульсный режим по напряжению или силе тока, подводимого к этому элементу, с такими параметрами, чтобы просто лишь обеспечить возможность поддерживать соответствующий уровень теплообразования в зависимости от скорости вращения вентилятора и количества впускаемого и выпускаемого воздуха.

К тому же было бы желательно обеспечить также наличие соответствующего узла, который являлся бы частью вентилятора для сушки волос и позволял бы выборочно обеспечивать дозированную подачу жидкости у переднего его конца.

Таким образом, настоящее изобретение относится к переносному вентилятору для сушки волос в сборе, который имеет целый ряд характерных особенностей. Первая такая особенность состоит в том, что он является переносным и полностью автономным и включает в свой состав выделяющую тепло электронагревательную спираль с вентилятором в сборе.

Кроме того, узел аккумуляторной батареи, обладая значительным весом, служит в качестве подставки для этого вентилятора, предназначенного для сушки волос, представляя собой средство для балансировки веса всего данного комплекта при пользовании им.

Источник питания может представлять собой встроенное зарядное устройство или же какую-нибудь часть зарядного устройства, к примеру, такую как узел выпрямителя, что позволяет подключать аккумуляторную батарею непосредственно к сети переменного тока и обеспечивает возможность одновременно производить подзарядку нескольких аккумуляторных батарей.

Дополнительно к этому, аккумуляторная батарея может просто подзаряжаться подсоединением ее к источнику постоянного тока, которым может являться силовой трансформатор, подключенный к настенному агрегату и обеспечивающий на своем выходе постоянный ток обычным способом.

Аккумуляторная батарея крепится при ее установке внутри ручки вентилятора для сушки волос и может быть вставлена туда только так, чтобы занимать в ней правильное положение.

К тому же, такие аккумуляторные батареи имеют более высокое, чем обычно, напряжение, что позволяет уменьшить потребность в токе и потреблять его в течение более длительного времена при эквивалентной потребляемой мощности в ваттах. Желательно, чтобы напряжение составляло 14 вольт или более.

Кроме того, предлагаемый вентилятор для сушки волос имеет также регулируемое отверстие для впуска воздуха, расположенное на заднем конце имеющей удлиненную форму части полого корпуса и предназначенное для регулирования количества воздуха, поступающего в эту часть полого корпуса, имеющую удлиненную форму. Это регулируемое отверстие для впуска воздуха может снабжаться рядом параллельных лопаток или створок, положение которых может регулироваться от такого, в котором расстояние между ними будет минимальным, что обеспечит поступление минимального воздушного потока в часть полого корпуса, имеющую удлиненную форму, до такого, в котором расстояние между лопатками или створками будет максимальным, что обеспечит поступление максимального воздушного потока в часть полого корпуса, имеющую удлиненную форму.

Помимо этого, предлагаемый вентилятор для сушки волос новейшей конструкции может также иметь и регулируемое отверстие для выпуска воздуха, расположенное на переднем конце части полого корпуса, имеющей удлиненную форму, и предназначенное для регулирования количества воздуха, выходящего из этой части полого корпуса, имеющей удлиненную форму. Это регулируемое отверстие для выпуска воздуха может снабжаться регулируемой ирисовой диафрагмой, аналогичной тем, которые применяются в съемочных камерах, и просто лишь при поворачивании ее кольца в ту или иную сторону лепестки ирисовой диафрагмы будут сдвигаться ближе друг к другу или же раздвигаться дальше друг от друга, образуя соответственно меньший или больший глазок, через который может проходить воздух.

Таким образом, предлагаемый вентилятор для сушки волос обладает способностью создавать воздушный поток, имеющий исключительно температуру окружающей среды, с разной производительностью в куб.футах в минуту, изменяемой посредством регулирования переднего и заднего отверстий, соответственно для выпуска и впуска воздуха, а также способностью обеспечивать подачу нагретого воздуха с разными производительностью в куб.футах в минуту и температурой.

Дополнительно к этому предлагаемый вентилятор для сушки волос новейшей конструкции может также иметь соответствующую цепь, которая обеспечивает импульсную модуляцию силы тока или напряжения, подаваемых на нагревательный элемент, обеспечивая такой цикл его работы, при котором создаются необходимые условия для использования и периодического восполнения статического тепла, аккумулированного нагревательным элементом. Получаемые при этом преимущества заключаются в увеличении срока службы нагревательного элемента, повышении долговечности аккумуляторной батареи, увеличении интервала между очередными подзарядками аккумуляторной батареи и в уменьшении значений силы тока в тех случаях, когда эксплуатация ведется в так называемом "режиме доведения аккумуляторной батареи до состояния глубокой разрядки", которая связана с весьма значительными расходами. Этот импульсный контур приводится в действие в определенных условиях, когда нажимают кнопку нагрева. Электродвигатель вентилятора работает при этом независимо от импульсного контура, который предназначается исключительно для нагревательного элемента.

Этот принципиально новый импульсный контур представляет собой регулирующее средство, предназначенное для предотвращения нагревания предлагаемого электрического вентилятора для сушки волос до слишком высокой температуры, а также для увеличения срока службы нагревательного элемента.

Таким образом, задачей настоящего изобретения является создание переносного бесшнурового вентилятора для сушки волос, который обладает полной автономностью.

Еще одной задачей настоящего изобретения является создание переносного вентилятора для сушки волос, имеющего сбалансированную конструкцию за счет расположения на одной прямой осевых линий массы удлиненной части корпуса, той его части, которая служит ручкой, и той части, которая служит подставкой и в которой находится аккумуляторная батарея, благодаря чему весь комплект будет занимать устойчивое положение на своей подставке, а при пользовании им - обеспечивать правильное распределение нагрузки на кисть руки и плечо.

Еще одной задачей настоящего изобретения является создание переносного вентилятора для сушки волос, имеющего регулируемое отверстие для впуска воздуха, расположенное на заднем конце части полого корпуса, имеющей удлиненную форму, и предназначенное для регулирования количества воздуха, поступающего в эту часть полого корпуса, имеющую удлиненную форму.

Еще одной задачей настоящего изобретения является создание переносного вентилятора для сушки волос, имеющего регулируемое отверстие для выпуска воздуха, расположенное на переднем конце части полого корпуса, имеющей удлиненную форму, и предназначенное для регулирования количества воздуха, выходящего из этой части полого корпуса, имеющей удлиненную форму.

Кроме того, задачей настоящего изобретения является создание переносного вентилятора новейшей конструкции для сушки волос, имеющего регулируемое отверстие для выпуска воздуха, которое снабжено механизмом ирисовой диафрагмы, смонтированным на переднем конце части полого корпуса, имеющей удлиненную форму, и имеющим выполненные в виде лепестков части, обладающие способностью перемещаться по отношению друг к другу, обеспечивая тем самым возможность изменения размера этого регулируемого отверстия в пределах от минимального до максимального.

Еще одной задачей настоящего изобретения является создание принципиально новой цепи регулирования режима нагрева, соединяющей между собой нагревательный элемент и выключатели управления и предназначенной для регулирования силы электрического тока, подводимого к нагревательному элементу.

Помимо этого, задачей настоящего изобретения является также создание цепи для подвода максимального тока к нагревательному элементу, чтобы быстро повысить температуру нагревательного элемента до желаемого ее значения.

Другая задача настоящего изобретения заключается в создании импульсного контура, подключенного к базе транзистора большой мощности и предназначенного для стробирования этого транзистора большой мощности с предварительно заданной частотой переключения во включенное и выключенное положения с тем, чтобы поддерживать желаемую температуру нагревательного элемента после того, как эта температура будет достигнута.

Еще одной задачей настоящего изобретения является создание устройства ручного управления, предназначенного для установки желаемой частоты переключения во включенное и выключенное положения, с которой должна подаваться электроэнергия к нагревательному элементу с тем, чтобы поддерживать желаемую его температуру, к примеру, на соответствующем низком, среднем и высоком уровнях.

Кроме того, задачей настоящего изобретения является создание также соответствующего импульсного контура, предназначенного для автоматического сообщения транзистору большой мощности соответствующего импульса проводимости при переключении его во включенное и выключенное положения с тем, чтобы поддерживать желаемую температуру нагревательного элемента.

Еще одной задачей настоящего изобретения является создание соответствующего повышающего контура, предназначенного для того, чтобы обеспечить возможность увеличения напряжения или тока только в том случае, когда транзистору большой мощности сообщается соответствующий импульс на подвод тока или напряжения к нагревательному элементу.

Еще одна задача настоящего изобретения заключается в создании соответствующего приспособления к предлагаемому вентилятору для сушки волос, которое обеспечивает распыление жидкости, выборочно подаваемой в дозированных количествах к переднему концу имеющей удлиненную форму части полого корпуса вентилятора.

Таким образом, настоящее изобретение относится к переносному бесшнуровому вентилятору для сушки волос, содержащему часть полого корпуса, имеющую удлиненную форму, которая имеет соответствующую осевую линию массы и заключает в себе электродвигатель вентилятора и нагревательный элемент; задний конец и передний конец; часть корпуса, которая служит ручкой и продольная осевая линия которой проходит, по существу, поперек части корпуса, имеющую удлиненную форму, и вдоль осевой линии массы этой части, причем та часть корпуса, которая служит ручкой, снабжена соответствующими устройствами управления в виде выключателей, предназначенных для включения нагревательного элемента и электродвигателя вентилятора; и источник питания, имеющий плоскую подставку, осевая линия массы которого находится на одной прямой с осевой линией массы части полого корпуса, имеющей удлиненную форму, при этом источник питания рассчитан на присоединение его к той части корпуса, которая служит ручкой, по существу, вдоль ее продольной осевой линия таким образом, что: /1/ обеспечивается подача электроэнергии к устройствам ручного управления, и /2/ плоская подставка представляет собой конструкцию в виде платформы, обеспечивающую для электрического вентилятора, предназначенного для сушки волос, возможность находиться в обособленном положении.

Указанные и другие характерные особенности настоящего изобретения поясняются в приведенном здесь ниже подробном описании изобретения, которое ведется со ссылками на прилагаемые чертежи, на которых одинаковые элементы обозначены одними и теми же номерами позиций и на которых:

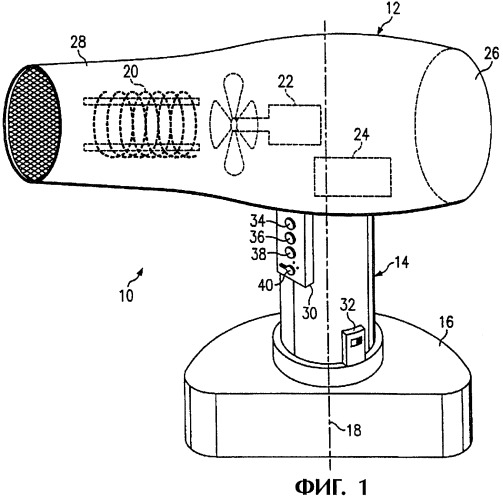

фиг.1 - представленный в перспективе общий вид вентилятора новейшей конструкция для сушки волос, предлагаемого в соответствии с настоящим изобретением;

фиг.2 - представленный в перспективе общий вид принципиально новой аккумуляторной батареи, которая может быть присоединена к вентилятору для сушки волос, показанному на фиг.1;

фиг.3 - схематическое изображение преобразователя для подвода переменного тока или постоянного тока к аккумуляторной батарее при ее зарядке;

фиг.4 - иллюстрация, показывающая регулируемые лопатки на заднем конце имеющей удлиненную форму части полого корпуса вентилятора для сушки волос, предназначенные для регулирования количества воздуха, поступающего в данный узел;

фиг.5А - блок-схема цепи регулирования, предназначенной для регулирования мощности тока, подводимого к электродвигателю вентилятора и к нагревательному элементу;

фиг.5В - схема, иллюстрирующая один из вариантов исполнения контура, предназначенного для быстрого нагревания нагревательного элемента с последующим подводом к нему пульсирующего тока или напряжения с тем, чтобы поддерживать установившийся тепловой режим;

фиг.5С - иллюстрация, показывающая более подробно одну из частей импульсного контура, представленного на фиг.5В;

фиг.5D - иллюстрация, показывающая форму волны 1 на выходе генератора колебаний и форму волны 2 на выходе контура с соотношением между ними 1:4 для сообщения импульсов нагревательному элементу;

фиг.5Е - схематическая иллюстрация выходного контура с устройством ручного управления в виде выключателей, с помощью которого может быть установлен высокий, средний и низкий температурный режим, обеспечиваемый сообщением соответствующих импульсов транзистору большой мощности при соответствующих импульсных отношениях при подаче напряжения или тока от этого транзистора к нагревательному элементу;

фиг.5F - иллюстрация, показывающая контур, предназначенный для сообщения импульсов транзистору большой мощности с тем, чтобы автоматически поддерживать желаемую температуру нагревательного элемента с использованием принципиально новой цепи регулирования;

фиг.5G - иллюстрация, показывающая контур, предназначенный для повышения напряжения или увеличения тока только в пределах интервала времени, в течение которого нагревательному элементу сообщаются импульсы;

фиг.5Н - иллюстрация, показывающая импульсы повышения напряжения, которые сообщаются нагревательному элементу при помощи контура, представленного на фиг.5G;

фиг.6 - представленный в перспективе общий вид вентилятора для сушки волос, где показано устройство, расположенное в передней его части и предназначенное для регулирования величины воздушного потока, выходящего из сопла или из передней части вентилятора, а также устройство для дозированной подачи жидкости, включенное в состав предлагаемого комплекта вентилятора для сушки волос как одна из его составных частей;

фиг.7 - иллюстрация, показывающая ирисовую диафрагму в положении полного ее раскрывания, размер отверстия в которой регулируется при помощи регулировочного кольца, показанного на фиг.6;

фиг.8 - иллюстрация, показывающая ирисовую диафрагму в закрытом ее положении с минимальным отверстием в ней, в которое она устанавливается при помощи регулировочного кольца, показанного на фиг.6;

фиг.9 - иллюстрация, показывающая регулировочное устройство такого типа, который представлен на фиг.6, 7 и 8, но который может устанавливаться в порядке модернизации на расположенное спереди сопло уже существующего вентилятора для сушки волос;

фиг.10 - представленный в перспективе общий вид вентилятора новейшей конструкций для сушки волос, который имеет устройство для дозированной подачи жидкости, которое может быть сочленено с той частью корпуса, которая служит ручкой, в порядке модернизации, и имеет сопло, выведенное к переднему концу вентилятора для сушки волос с таким расчетом, чтобы при нажатии на резервуар этого устройства, который выполнен из гибкого или эластичного материала, жидкость могла выбрасываться наружу в направлении вдоль передней части или переднего конца вентилятора для сушки волос.

На фиг.1 показан представленный в перспективе общий вид вентилятора новейшей конструкции 10 для сушки волос, который включает часть 12 полого корпуса, имеющую удлиненную форму, часть 14 корпуса, которая служит ручкой, и часть 16, являющуюся подставкой, в которой размещается аккумуляторная батарея. Нужно отметить, что осевая линия массы 18 каждой из частей полого корпуса, а именно удлиненной части 12, той его части 14, которая служит ручкой, и подставки 16 с аккумуляторной батареей, находится для всех них на одной и той же прямой, что обеспечивает сбалансированность всего предлагаемого комплекта 10, а также позволяет предложенному вентилятору для сушки волос занимать обособленное положение на подставке 16. Помимо этого, благодаря расположению средних линий массы части 12 полого корпуса, имеющей удлиненную форму, той его части 14, которая служит ручкой, и подставки 16 на одной и той же прямой, а также правильному распределению веса части 12 полого корпуса и подставки 16, которое может быть обеспечено специалистами в данной области техники, для всего предлагаемого комплекта в целом обеспечивается сбалансированность конструкции, что позволяет при пользовании им ограничить до минимума физическое напряжение, возникающее в области плеча и кисти руки у тех, кто пользуется предложенным вентилятором для сушки волос.

В части 12 полого корпуса, имеющей удлиненную форму, располагаются нагревательный элемент 20, электродвигатель 22 вентилятора и импульсный контур 24, который будет рассмотрен более подробно в приведенном здесь ниже описании. Часть 12 полого корпуса, имеющая удлиненную форму, имеет также задний конец 26 и передний, или расположенный впереди, конец 28.

Ручка 14 также имеет стойку 30 устройства управления, снабженного выключателями, а также механизм 32, хорошо известный в данной области техники, который предназначен для фиксации узла подставки 16 с аккумуляторной батареей относительно ручки 14. На стойке для выключателей 30 имеются светоизлучающий диод 34, цвет которого обычно выбирается зеленым, но который может быть по желанию также и любого другого цвета, выключатель 36 /S1/, с помощью которого включается подача электроэнергии только лишь на электродвигатель вентилятора, и выключатель 38 /S2/, с помощью которого включается подача электроэнергии как на электродвигатель вентилятора, так и на нагревательный элемент. Переключатель 40 устройства ручного управления, действие которого поясняется более подробно в приведенном здесь ниже описании, имеет несколько разных положений, к примеру, для низкого, среднего и высокого температурных режимов, которые могут включаться избирательно теми лицами, которые пользуются предложенным вентилятором для сушки волос, чтобы обозначить тот уровень тепловыделения, который желательно получить на нагревательном элементе 20.

На фиг.2 изображен узел подставки 16 с источником питания, который включает в свой состав аккумуляторную батарею 42 и стержень 44, который может вставляться в ручку 14 вентилятора 10 для сушки волос, показанного на фиг.1, а также электрические клеммы 46, которые входят в соответствующие им клеммы /не показаны/, предусмотренные в ручке 14 вентилятора 10 для сушки волос, изображенного на фиг.1. Подставка 16 с аккумуляторной батареей может иметь такую конструкцию, при которой введение стержня 44 в ручку 14 возможно только лишь в одном единственном направлении. Такая конструкция может быть воплощена во множестве различных форм, к примеру это может быть прорезь 48, выполненная с одной стороны относительно соединителей 46. Среди других вариантов исполнения такой конструкции можно указать на возможность выполнения стержня 44 таким образом, чтобы поперечное его сечение имело соответствующую форму, обеспечивающую возможность вставить стержень в предназначенное под него гнездо в ручке 14 только в одном определенном положении, как показано на фиг.1. Возможен также вариант, в котором подставка 16 с аккумуляторной батареей включала бы в свой состав соответствующее гнездо электрического соединителя 50, предназначенное под соединитель зарядного устройства, показанного на фиг.3. Как указано было здесь ранее, такой соединитель зарядного устройства может быть рассчитан на передачу через него переменного напряжения от источника переменного тока в том случае, если подставка 16 с аккумуляторной батареей имеет блок выпрямителя 52. Это обеспечило бы возможность осуществлять подзарядку блока в то время, когда он смонтирован на вентиляторе 10 для сушки волос, а также иметь дополнительный отдельный блок, который можно будет заряжать в то же самое время. Вес подставки 16 сбалансирован по отношению к весу части корпуса, имеющей удлиненную форму. Такая балансировка может быть легко обеспечена специалистами в данной области техники.

Следует отметить, что показанный на фиг.3 штепсельный блок 54 может обеспечивать на своих соединителях 56 и 58 выходное напряжение либо в виде переменного тока, либо в виде постоянного тока. В том случае, если блок аккумуляторной батареи имеет свой собственный блок выпрямителя 52, то тогда на электрических соединителях 56 и 58, показанных на фиг.3, может обеспечиваться напряжение только в виде переменного тока. В том случае, если выбран будет блок аккумуляторной батареи, который не имеет своего выпрямителя 52, то тогда штепсельный блок 54 должен быть выполнен в виде устройства преобразования переменного тока в постоянный ток, а на электрических соединителях 56 и 58 будет при этом обеспечиваться напряжение в виде постоянного тока.

Как показано на фиг.1, та часть 14 корпуса, которая служит ручкой, имеет продольную осевую линию, которая проходит, по существу, в поперечном направлении относительно части 12 корпуса, имеющей удлиненную форму, и вдоль осевой линии массы 18 этой части. С другой стороны, узел подставки 16, показанный на фиг.1, также имеет свою линию массы, которая при присоединении этого узла к той части корпуса, которая служит ручкой, лежит, по существу, на продольной осевой линии, совпадающей с осевой линией массы 18, благодаря чему: /1/ обеспечивается подача электроэнергии к устройствам ручного управления 30, и /2/ плоская подставка 16 может представлять собой конструкцию, обеспечивающую для вентилятора, предназначенного для сушки волос, возможность находиться в обособленном положении.

Фиг.4 представляет собой изображенный в увеличенном масштабе вид заднего конца 26 вентилятора 10 для сушки волос, показанного на фиг.1. Следует отметить, что на этом конце имеется множество регулируемых лопаток 60, которые могут сдвигаться ближе друг к другу и раздвигаться дальше друг от друга при перемещении рычажка 27 в ту или иную сторону, благодаря чему обеспечивается регулирование количества воздуха, поступающего в часть 12 полого корпуса, имеющую удлиненную форму. Такое регулируемое отверстие для впуска воздуха снабжается рядом параллельных лопаток 60, положение которых может регулироваться в пределах от такого положения, в котором расстояние между ними будет минимальным, что обеспечит поступление лишь минимального воздушного потока в часть полого корпуса, имеющую удлиненную форму, и вплоть до такого их положения, в котором расстояние между лопатками будет максимальным, что обеспечит тем самым поступление максимального воздушного потока в часть 12 полого корпуса, имеющую удлиненную форму.

Передний, или расположенный спереди, конец 28 части 12 полого корпуса также имеет регулируемое отверстие, предназначенное для пропускания через него воздуха, и о котором рассказывается более подробно в приведенном здесь ниже описании со ссылками на фиг.6, 7, 8 и 9, а служит это отверстие для регулирования количества воздуха, выходящего из части 12 полого корпуса, имеющей удлиненную форму, и ширины струи этого воздуха.

На фиг.5А показана схема основной электрической цепи, предназначенной для регулирования мощности тока, подводимого к электродвигателю вентилятора и к нагревательному элементу. Основная цепь 62 включает в себя часть 16 корпуса, представляющую собой подставку, в которой размещаются элементы аккумуляторной батареи 42, а также, при желании, и блок выпрямителя 52. В этой части корпуса имеется также электрический соединитель 50, предназначенный для подсоединения зарядного устройства к данной цепи. Как только блок выпрямителя будет подключен к источнику питания, электроэнергия немедленно поступит в светоизлучающий диод 34, который покажет, что в аккумуляторной батарее имеется достаточно большой заряд электроэнергии для нормальной работы аппарата. При нажатии на кнопку выключателя 36 /S1/ в работу включается только лишь вентилятор или точнее электродвигатель 22 вентилятора. При нажатии на кнопку выключателя 38 /S2/ происходит замыкание сразу двух комплектов контактов, имеющихся в этом выключателе: один из них обеспечивает подачу электроэнергии на электродвигатель 22 вентилятора, а другой - подачу электроэнергии на нагревательный элемент 20 через контур импульсного генератора 64, если это потребуется. Контур импульсного генератора 64 будет рассмотрен ниже.

Схема контура импульсного генератора 64 показана более подробно на фиг.5В. При первоначальном включении аппарата и нажатии кнопки выключателя 38 /S2/ происходит подача тока как в нагревательный элемент, так и в электродвигатель вентилятора, и при этом желательно, чтобы нагревательный элемент нагрелся как можно быстрее. Таким образом, как показано на фиг.5В, когда контакты выключателя 38 будут замкнуты, проводник 39 подсоединится напрямую к входу транзистора 66. Температура нагревательного элемента 20 непрерывно контролируется при помощи температурного датчика, к примеру, такого как термопара или термистор. Температурный датчик 68 подсоединен к компаратору 70. К другому входу этого компаратора подсоединен источник напряжения 72, задающий эталонное значение или максимальную температуру нагрева нагревательного элемента 20. Поскольку сначала никакого выделения тепла не происходит, какой-либо сигнал на выходе компаратора 70 отсутствует. Это отсутствие сигнала обнаруживается инвертирующим диодом 73, который выдает соответствующий выходной сигнал на линию 76, подсоединенную к базе 78 транзистора 66 большой мощности, приводя его в состояние проводимости. Таким образом, при этом к нагревательному элементу 20 будет подаваться полное напряжение, обеспечивая максимальное его нагревание в течение минимального промежутка времени. Как только нагревательный элемент нагреется до желательной температуры, на что среагирует температурный датчик 68, на выходе компаратора 70 появится выходной сигнал, в результате чего инвертирующий диод 73 прекратит подачу своего сигнала на выходную линию 76, снимая при этом непрерывный сигнал, поступающий на базу 78 транзистора 66. В этот момент импульсный контур 80, который изолирован от инвертирующего диода 73 при помощи изолирующего диода 82, посылает свои импульсы на базу 78 транзистора 66, поддерживая тем самым тот уровень тепловыделения, который был перед этим достигнут нагревательным элементом 20, без необходимости постоянно при этом подавать к нему соответствующее напряжение.

Схема импульсного контура 80 показана более подробно на фиг.5С. Генератор колебаний 84 посылает импульсы в схему 86, которая могла бы представлять собой сдвиговый регистр, счетчик или же делительную схему, аналогичную представленной в патенте США №4571588. Исключительно только лишь для примера можно указать, что это мог бы быть 4-битовый сдвиговый регистр. С помощью находящегося на входе переключателя 40, который нужен для того, чтобы выбрать соответствующий температурный режим - низкий, средний или высокий, обеспечивается подсоединение соответствующего бита одной из ступеней схемы 86 к базе 78 транзистора 66, в результате чего транзистор 66 начинает работать в импульсном режиме, переходя во включенное и выключенное состояние с заданной частотой. Пример такого режима его работы иллюстрируется на фиг.5D. Генератор колебаний, как показано на фиг.50, выдает пять импульсов при форме волны 1, в то время как схема 86 выдает выходной импульс всего лишь один раз, получив очередные четыре импульса, что показано в виде формы волны 2, а это означает, что для времени работы транзистора 66 действует соотношение 4:1. Иными словами, из каждых четырех импульсов, полученных схемой 86, только один пропускается в транзистор 66, и поэтому транзистор 66 получает возможность подавать электроэнергию на нагревательный элемент 20 в течение всего лишь 1/4 части всего времени.

Могут быть избраны также и другие значения указанного соотношения, как показано на схеме, представленной на фиг.5Е, на которой генератор колебаний 84 осуществляет подачу импульсов в схему 86. На выходе каждой из четырех ступеней или делителей, входящих в схему 86, имеется соответствующий выключатель /S1-S5/, который подсоединен к базе 78 транзистора 66. В том случае, если, например, с помощью выключателя S1 будет выбрано положение, соответствующее высокотемпературному режиму нагревания, то тогда схема 86, находящаяся при этом в стадия 87, будет выдавать по одному выходному импульсу на каждый получаемый ею входной импульс, тем самым будет поддерживаться высокотемпературный режим нагревания, обеспечиваемый соответствующим воздействием на базу 78 транзистора 66. А если будет выбрана стадия 88 посредством замыкания контактов выключателя 3 либо посредством установки переключателя 40 в его среднее положение, то в таком случае осуществлено будет избирательное включение третьей стадии 88 и выходной импульс будет выдаваться через третий выключатель S3 на базу 78 транзистора 66 теперь уже только по получении лишь каждого третьего импульса от генератора колебаний или с соотношением 1:3. В аналогичном порядке, если будет выбрана стадия 90 посредством установки селекторного переключателя 40 в положение, соответствующее низкотемпературному режиму нагревания, то тогда будет производиться отсчет каждого четвертого импульса, получаемого схемой 86, и именно этот импульс будет тогда выдаваться через выключатель S5, который обеспечивает поддержание низкотемпературного режима нагревания, и поступать на базу 78 транзистора 66, а соотношение по интенсивности нагревания будет в этом случае иметь значение, соответствующее 1:4. Легко можно понять, что такая схема способна не только обеспечить возможность регулирования количества тепла, отдаваемого нагревательным элементом 20, но также и поддерживать заданный уровень тепловыделения при меньшей потребности в электроэнергии, потому что она попросту позволяет получать дополнительно достаточное количество тепла, вырабатываемого периодически с соответствующими интервалами с тем, чтобы поддержать требуемый уровень тепловыделения. Таким образом обеспечивается экономия электроэнергии, предлагаемый аппарат экономически более эффективен в эксплуатации, а срок службы аккумуляторной батареи при этом увеличивается.

В том случав, если желательно обеспечить автоматическое регулирование температуры, то тогда следует применять схему, представленную на фиг.5F. Как показано на фиг.5F, в состав этого контура дополнительно вводится выполненный в виде интегральной схемы регулятор 92, представляющий собой кристалл интегральной схемы, имеющей запоминающее устройство 94, в котором хранятся представленные в табличной форме сравнительные данные, позволяющие сопоставить регистрируемые температурные показатели с выходными сигналами, выдаваемыми счетчиком 86. Когда регулятор ручного управления 40 устанавливают в положение, соответствующее определенному температурному режиму - низкому, среднему или высокому, это положение регистрируется выполненным в виде интегральной схемы регулятором 92, который затем сопоставляет имеющиеся у него, представленные в табличной форме сравнительные данные с действительными значениями температуры, полученными им от температурного датчика 68, и по линии 96 подает соответствующий сигнал, по которому счетчик 86 выдает надлежащий выходной импульс на базу транзистора 66, обеспечивая тем самым подачу требуемого напряжения или тока к нагревательному элементу 20, в результате чего он выходит на заданный режим по температуре.

Желательно может быть также увеличить ток или напряжение, подаваемые к нагревательному элементу во время прохождения импульса через транзистор 66. Таким образом, как показано на фиг.5G, каждый раз, когда схема импульсного контура 80 выдает соответствующий импульс на базу 78 транзистора 66, также выдается и соответствующий импульс на устройство 98 повышения напряжения или тока, которое обеспечивает при этом соответствующее повышение напряжения или увеличение тока, подаваемых к нагревательному элементу 20. Такое устройство повышения напряжения могло бы быть выполнено, например, в виде пьезоэлектрического устройства, хорошо известного в данной области техники, и которое при подводе напряжения к этому устройству в одном направлении вызывает соответствующее повышение напряжения, которое может быть обнаружено в другом направлении пьезоэлектрического устройства. Следует отметить, что устройства такого типа, предназначенные для повышения напряжения и увеличения тока, хорошо известны в данной области техники, и поэтому в данном описании они не будут далее рассматриваться более подробно.

На фиг.5Н показано как происходит возрастание величины импульса. Обычно импульс имеет амплитуду, обозначенную позицией 100, но эта амплитуда может возрасти до величины, обозначенной позицией 102, под воздействием, которое оказывает на импульс повышающий блок 98. При этом происходит увеличение скорости, с которой нагревательный элемент нагревается до желаемой температуры. Кроме того, использование такого импульса с увеличенной амплитудой для поддержания желаемого уровня тепловыделения означает, что можно будет при этом применить также повышенное соотношение частотности импульсов. То есть, к примеру, можно будет использовать в данном случае один импульс из каждых пяти вместо одного импульса из каждых трех или четырех.

На фиг.6. 7, 8 и 9 раскрывается устр
