Устройство для очистки поверхности

Устройство для очистки поверхности

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к устройству для очистки поверхности, содержащему полосу для очистки поверхности, например для очистки поверхности твердых полов.

В современных насадках к пылесосам в общем случае используется гибкая чистящая полоса, предназначенная для очистки поверхности твердых полов, например выложенных плиткой, мрамором или линолеумом. Гибкая полоса предназначена для увеличения скорости потока воздуха и механического сбора частиц, что улучшает характеристики устройства. При перемещении вперед гибкая полоса выталкивает частицы вперед. Когда насадку пылесоса перемещают назад, собранные частицы остаются за полосой и всасываются. Недостатком такой конструкции является то, что при движении назад гибкая полоса может собирать частицы задней стороной, удаленной от всасывающего отверстия. Однако само всасывание приводит к тому, что большинство частиц с задней стороны гибкой полосы проходит под ней и удаляется.

Для устройств очистки поверхности, в которых не применяется всасывание, например в механических щетках для чистки полов, где используются вращающиеся щетки, захватывающие и собирающие частицы, наличие гибкой чистящей полосы для очистки поверхности твердых полов приводит к тому, что частицы задерживаются за гибкой полосой при движении механической щетки назад, в результате чего частицы не попадают на вращающиеся щетки и не собираются.

Известно также, что кромка гибкой чистящей полосы, используемой для очистки поверхности твердых полов, может относительно быстро изнашиваться из-за постоянного контакта при работе с поверхностью твердого пола. Известно, что гибкие полосы, используемые в устройствах, например для мытья поверхностей твердых полов, быстро изнашиваются, если не использовать смазывающие очищающие растворы, которые уменьшают трение между гибкой полосой и полом.

В устройствах для очистки полов, относящихся к типу механических щеток, современные конструкции вращающихся щеток содержат ряды щетины, при этом все элементы щетины имеют по существу одинаковую толщину и диаметр. Применяется относительно толстая и короткая щетина, имеющая достаточную жесткость, чтобы поддерживать устройство для очистки пола на очищаемой поверхности. Однако, если поверхность пола является не ровной, например, имеет трещины или щели, щетина современных щеток не может проникнуть в такие неровности и извлечь из них частицы.

Кроме того, в устройствах для очистки пола, относящихся к типу механических щеток, щетина в современных вращающихся щетках в общем случае направлена радиально от горизонтального цилиндрического тела, установленного внутри корпуса чистящего устройства. Подметание очищаемой поверхности происходит в зоне, расположенной непосредственно под цилиндрическим телом щетки и не на полной ширине устройства для очистки пола. Вращающаяся щетка, как таковая, в силу своей конструкции не может захватить всю ширину поверхности до кромки, где она соединяется с вертикальным элементом, например стенкой или юбкой стенки.

Известны дополнительные вращающиеся щетки, расположенные рядом с боковыми участками корпуса очищающего устройства. Такие дополнительные вращающиеся щетки установлены с возможностью вращения вокруг вертикальной оси так, чтобы можно было подметать участки, расположенные рядом с поверхностью очищающего устройства. Однако конструкция очищающего устройства с дополнительными вращающимися щетками является относительно сложной и поэтому относительно дорогой.

Таким образом, целью настоящего изобретения является создание устройства для очистки поверхности, включающего полосу для очистки поверхности, в котором устранены полностью или по меньшей мере частично проблемы известных устройств.

Альтернативной или дополнительной целью настоящего изобретения является создание устройства для очистки поверхности, содержащего устройство вращающейся щетки, в котором устранена полностью или частично проблема очистки неровных поверхностей пола.

Альтернативной или дополнительной целью настоящего изобретения является создание устройства для очистки поверхности, в котором устранена полностью или частично проблема очистки поверхности сбоку от устройства вращающейся щетки.

Согласно первому аспекту настоящего изобретения предлагается устройство для очистки поверхности, содержащее полосу для очистки поверхности и средство, реагирующее на движение устройства для очистки поверхности по очищаемой поверхности для позиционирования очищающую полосу относительно очищаемой поверхности в зависимости от направления движения устройства для очистки поверхности.

Очищающая полоса может быть установлена на опорном средстве, выполненном с возможностью перемещения между первым и вторым положениями с помощью позиционирующего средства в соответствии с движением устройства для очистки поверхности.

Средства реагирования на движение может содержать по меньшей мере один датчик движения, например электронный датчик движения.

Как вариант, средство реагирования на движение может содержать средство, выполненное с возможностью фрикционного взаимодействия с очищаемой поверхностью.

Средство фрикционного взаимодействия может быть выполнено с возможностью перемещения в первом направлении относительно корпуса устройства в ответ на перемещение устройства в первом направлении относительно очищаемой поверхности, при этом перемещение средства фрикционного взаимодействия передается на очищающую полосу для того, чтобы очищающая полоса приняла первую ориентацию или подъем относительно корпуса устройства, в результате чего при использовании очищающая полоса находится в контакте с очищаемой поверхностью.

Средство фрикционного взаимодействия может быть выполнено с возможностью перемещения во втором направлении относительно корпуса устройства в ответ на перемещение устройства во втором направлении относительно очищаемой поверхности, при этом перемещение средства фрикционного взаимодействия передается на очищающую полосу для того, чтобы очищающая полоса приняла вторую ориентацию или подъем относительно корпуса устройства, в результате чего при использовании очищающая полоса выводится из контакта с очищаемой поверхностью.

Средство фрикционного взаимодействия может быть установлено шарнирно и может иметь рычаг, взаимодействующий с очищающей полосой, в результате чего качающееся движение шарнирно установленного средства фрикционного взаимодействия, возникающее в результате перемещения устройства, передается на очищающую полосу для поднимания и опускания очищающей полосы.

Очищающая полоса может быть шарнирно установлена для подъема и/или опускания полосы.

Как вариант, очищающая полоса и средство фрикционного взаимодействия могут быть установлены на удлиненном элементе, который установлен шарнирно относительно корпуса устройства, в результате чего контакт между средством фрикционного взаимодействия и очищаемой поверхностью приводит к вращению удлиненного элемента так, что очищающая полоса принимает одну из первой или второй ориентаций.

Очищающая полоса и средство фрикционного взаимодействия могут выступать по существу по радиусу из удлиненного элемента, например, под разными углами относительно друг друга. Между очищающей полосой и средством фрикционного взаимодействия может быть прилежащий угол, по существу равный 45^о.

Средство фрикционного взаимодействия может быть выполнено в форме язычка, выступающего из удлиненного элемента.

Очищающая полоса и средство фрикционного взаимодействия могут быть выполнены за одно целое с удлиненным элементом.

Удлиненный элемент может быть выполнен из гибкого материала, например из пластика или резины.

Очищающая полоса может быть выполнена из гибкого материала, например из пластика или резины.

Средство фрикционного взаимодействия может содержать гибкий материал, например пластик или резину.

Согласно второму аспекту настоящего изобретения предлагается конструкция вращающейся щетки для устройства очистки поверхности, содержащая удлиненный цилиндрический элемент и щетинки, прикрепленные к цилиндрическому элементу, при этом щетинки имеют по меньшей мере два разных типа.

Щетинки могут отходить от цилиндрического элемента по радиусу.

Щетинки могут крепиться по длине цилиндрического элемента.

Указанные по меньшей мере два типа щетинок могут быть расположены по спирали вокруг цилиндрического элемента.

Указанные по меньшей мере два типа щетинок могут быть расположены по меньшей мере в один ряд, предпочтительно, по меньшей мере в два ряда.

Указанные по меньшей мере два ряда щетинок могут располагаться так, чтобы каждый ряд содержал щетинки одного типа.

Указанные по меньшей мере два разных типа щетинок могут содержать щетинки разной длины и/или толщины. Длина щетинок может составлять от 8 до 25 мм, предпочтительно от 14 до 17 мм. Толщина отдельных щетинок может составлять от 0,04 до 0,3 мм, предпочтительно от 0,06 до 0,25 мм. Щетинки могут быть соединены в пучки и пучки могут иметь диаметр от 1,5 до 5 мм, предпочтительно от 2 до 3 мм. Таким образом, щетинки могут иметь разные размеры для облегчения очистки неровных поверхностей.

Согласно третьему аспекту настоящего изобретения предлагается устройство для очистки поверхности, содержащее корпус и вращающуюся щетку, расположенную в корпусе, в котором вращающаяся щетка содержит цилиндрический элемент, имеющий множество пучков щетинок, прикрепленных по его длине, при этом по меньшей мере один пучок щетинок на каждом торцевом участке цилиндрического элемента проходит в боковом осевом направлении цилиндрического элемента и в котором корпус имеет отверстие, позволяющее указанному по меньшей мере одному пучку щетинок выступать в боковом направлении за конец цилиндрического элемента на протяжении части каждого оборота цилиндрического элемента, и средство дефлектора для направления указанного по меньшей мере одного пучка щетинок назад к цилиндрическому элементу.

Множество пучков щетинок могут быть расположены по меньшей мере в один ряд.

По меньшей мере один пучок щетинок может выступать в боковом направлении за габариты корпуса.

Таким образом, щетка вращается внутри корпуса устройства для очистки поверхности и указанный по меньшей мере один пучок щетинок при достижении отверстия имеет возможность сместиться в осевом направлении наружу и выступить из корпуса для очистки участка за торцом цилиндрического элемента и, предпочтительно, вдоль корпуса, до встречи со средством дефлектора, который отклоняет его обратно к цилиндрическому элементу внутрь корпуса, пока цилиндрический элемент не повернется на достаточный угол, чтобы указанный по меньшей мере один пучок щетинок вновь не достигнет отверстия.

Средством дефлектора может быть кромка, предпочтительно задняя кромка отверстия.

Задняя кромка отверстия может быть выполнена фигурной для облегчения отклонения указанного по меньшей мере одного пучка щетинок обратно в корпус.

Устройство для очистки поверхности может содержать корпус, содержащий задний отсек, передний отсек и промежуточный отсек, расположенный между передним и задним отсеками, при этом удлиненная вращающаяся щетка расположена в переднем отсеке и проходит поперек него, и электродвигатель, расположенный в заднем отсеке, а также средство привода, проходящее между вращающейся щеткой и электродвигателем.

В заднем отсеке вместе с электродвигателем может располагаться аккумулятор, например, перезаряжаемая аккумуляторная батарея. Как вариант, электродвигатель может питаться от сети.

Вращающаяся щетка может проходить по существу по всей ширине переднего отсека.

Промежуточный отсек может иметь съемный закрывающий элемент, например съемную боковую стенку, для извлечения из него мусора.

Средство привода может по меньшей мере частично проходить через промежуточный отсек. Средство привода может проходить через направляющую, которая по меньшей мере частично проходит через промежуточный отсек. Средство привода может быть размещено рядом с одной боковой стороной промежуточного отсека.

Средство привода может содержать ремень, например зубчатый ремень.

Между задним отсеком и промежуточным отсеком может быть установлена стенка для уплотнения заднего отсека относительно промежуточного отсека.

Стенка может быть установлена между промежуточным отсеком и передним отсеком, при этом стенка проходит от основания промежуточного отсека и заканчивается вблизи его верхней части. Верхняя часть стенки может находиться по существу на той же высоте, что и верхняя часть щетки. Стенка может быть наклонена назад. Угол наклона может составлять, например, 15^о - 20^о.

Стенка между промежуточным отсеком и передним отсеком может содержать полость в нижней кромке стенки, в которой на средстве держателя поддерживается удлиненный элемент очищающей полосы. Очищающая полоса может выступать из открытой грани полости так, чтобы элемент полосы и по меньшей мере один язычок были направлены к очищаемой поверхности. Полость может иметь по существу вертикальную первую основную стенку и вторую основную стенку, расположенную напротив первой стенки и наклоненную, например, на 60^о от первой стенки. Поверхность полости, наиболее удаленная от открытой грани, может иметь искривленную поверхность, дополняющую искривленную поверхность удлиненного элемента.

Средство держателя может содержать множество зажимов, проходящих от первой стенки полости и расположенных над участками удлиненного элемента так, что удлиненный элемент удерживается внутри полости.

Устройство для очистки поверхности может содержать ручку. Длина ручки может меняться. Например, ручка может быть сменной. Так, одна ручка может быть относительно короткой, а вторая - относительно длинной. Как вариант, другая ручка может служить для удлинения первой ручки. Ручка или по меньшей мере относительно длинная ручка может вращаться вокруг своей оси для облегчения управления устройством и/или может быть установлена шарнирно для поворота вокруг оси, перпендикулярной ее продольной оси.

На одной стороне корпуса устройства для очистки поверхности может быть установлена вспомогательная щетка. Вспомогательная щетка может выступать наружу от переднего отсека. Вспомогательная щетка может вращаться вокруг оси, наклоненной относительно вертикали. Вспомогательная щетка может иметь радиальные щетинки. Радиальные щетинки могут быть наклонены под острым углом к оси вращения вспомогательной щетки. Вспомогательная щетка может приводиться в действие электродвигателем или за счет трения и может быть оснащена средством зубчатой передачи между щеткой и вспомогательной щеткой.

Передний отсек в его нижней грани содержит отверстие, из которого выступают щетинки щетки. Передняя часть переднего отсека может быть выполнена подвижной для открытия щетинок для воздействия спереди устройства. Например, крышка может быть съемной или устанавливаться на шарнирах или выполняться подвижной иным способом для открытия щетинок для воздействия спереди устройства.

Задний отсек может быть оснащен колесами, взаимодействующими с поверхностью.

Устройство для очистки поверхности может содержать корпус, снабженный электродвигателем и средством привода, проходящим между вращающейся щеткой и электродвигателем, при этом на корпусе в удаленном от щетки положении установлено одно или более колесо, взаимодействующее с поверхностью.

Устройство для очистки поверхности может содержать корпус, снабженный подвижной (в том числе и съемной) крышкой для части щетки.

Таким образом, устройство может очищать поверхности, которые невозможно очистить устройством, передняя крышка которого опускается вниз до уровня основания этого устройства, и может, например, очищать передние поверхности ступеней.

Устройство для очистки поверхности может содержать корпус, снабженный удлиненной выполненной с возможностью вращения щеткой, в которой щетинки щетки выступают под корпус так, что корпус при использовании можно наклонять для увеличения контакта между щетинками и очищаемой поверхностью.

Таким образом корпус может наклоняться для увеличения контакта между щетинками щетки и очищаемой поверхностью или для увеличения глубины, на которую щетинки щетки могут проникнуть в очищаемую поверхность.

Устройство для очистки поверхности может содержать корпус, снабженный электродвигателем и средством привода, проходящим между вращающейся щеткой и электродвигателем, причем корпус снабжен ручкой, длина которой может меняться.

Устройство для очистки поверхности может содержать корпус, снабженный электродвигателем и средством привода, проходящим между вращающейся щеткой и электродвигателем, причем корпус снабжен ручкой установленной с возможностью поворота вокруг своей продольной оси так, что поворот ручки облегчает управление устройством.

Устройство для очистки поверхности может содержать: корпус, выполненный с возможностью перемещения вперед по поверхности; удлиненную щетку, установленную с возможностью вращения в корпусе и проходящую поперек корпуса и выполненную с возможностью контакта с поверхностью; средство для вращения удлиненной щетки; и по меньшей мере одну вспомогательную щетку по существу круглой формы, выступающую наружу из корпуса и выполненную с возможностью вращения с приводом от средства, расположенного внутри корпуса так, что при вращении этой по меньшей мере одной вспомогательной щетки ее периферийный участок вращается под углом, чтобы подметать мусор в сторону траектории движения удлиненной щетки.

Указанная по меньшей мере одна вспомогательная щетка может быть установлена с возможностью вращения вокруг вертикальной оси или вокруг оси, наклоненной относительно вертикали.

Указанная по меньшей мере одна вспомогательная щетка может быть установлена так, чтобы выступать с правой или с левой стороны корпуса. Когда такая вспомогательная щетка выступает наружу с правой стороны корпуса, если смотреть сверху и сзади, то вспомогательная щетка вращается в направлении против часовой стрелки. Когда такая вспомогательная щетка выступает наружу с левой стороны корпуса, если смотреть сверху и сзади, то вспомогательная щетка вращается в направлении по часовой стрелке.

Указанная по меньшей мере одна вспомогательная щетка может иметь радиальные щетинки, которые могут быть наклонены под острым углом к оси вращения этой по меньшей мере одной вспомогательной щетки.

Указанная по меньшей мере одна вспомогательная щетка может приводиться во вращение удлиненной щеткой и соответствующей зубчатой передачей, выполненной по меньшей мере на одном конце удлиненной щетки.

Указанная по меньшей мере одна вспомогательная щетка и/или удлиненная щетка могут быть выполнены с возможностью вращения посредством по меньшей мере одного электродвигателя, установленного в корпусе. Этот по меньшей мере один электродвигатель может работать от аккумулятора или от сети.

Как вариант, удлиненная щетка может быть выполнена с возможностью вращения посредством трения, возникающего при толкании корпуса по поверхности, при этом удлиненная щетка, приводимая во вращение таким способом, выполнена с возможностью вращения по меньшей мере одной вспомогательной щетки.

Корпус может иметь одно или более колесо для взаимодействия с поверхностью и для обеспечения возможности или для способствования продвижению корпуса вдоль поверхности.

Корпус может быть снабжен отсеком для приема мусора, собранного с поверхности удлиненной щеткой.

Как вариант, корпус может иметь выпускное средство, например трубу или шланг, для направления мусора, собранного с поверхности удлиненной щеткой, в приемный контейнер, например мешок, расположенный в другом месте на или в устройстве.

Корпус может быть выполнен с возможностью разъемного или постоянного соединения с всасывающим шлангом, при этом такой всасывающий шланг выполнен с возможностью приема из корпуса мусора, собранного с поверхности удлиненной щеткой. Всасывающий шланг может иметь встроенную электропроводку и соединительное средство, посредством которых один или более электродвигателей, расположенных в корпусе, могут получать питание от удаленного источника, например сети или аккумулятора.

Поверхностью для очистки устройством согласно настоящему изобретению может быть любая поверхность, которую можно подметать, и ею может быть пол, лестничный пролет или обивка помещений или транспортных средств.

Для лучшего понимания настоящего изобретения и с тем, чтобы более ясно показать, как оно может быть реализовано, далее следует более подробное описание со ссылками на прилагаемые чертежи, на которых:

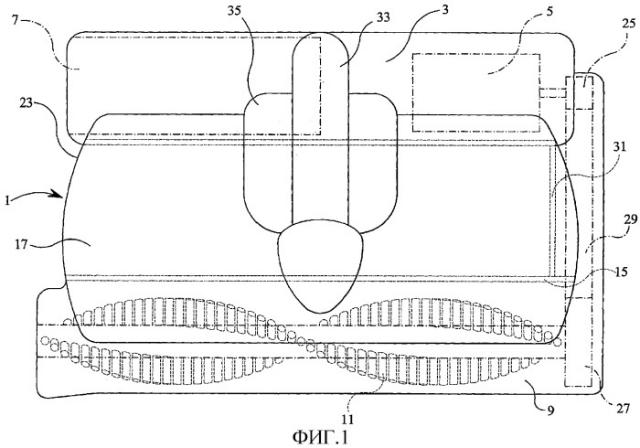

Фиг. 1 - вид сверху одного варианта устройства для очистки поверхности по настоящему изобретению.

Фиг. 2 - вид сбоку с частичным сечением устройства для очистки поверхности по фиг. 1 с узлом чистящей полосы.

Фиг. 3 - вид в перспективе щетки устройства для очистки поверхности по фиг. 1 и 2.

Фиг.4 - вид в перспективе узла чистящей полосы для использования в устройстве по фиг. 1 и 2.

Фиг.5 - вид в перспективе другого узла чистящей полосы для использования в устройстве по фиг. 1 и 2.

Фиг.6 - вертикальная проекция устройства для очистки поверхности по фиг. 1 и 2 с альтернативной ручкой.

Фиг.7 - вид в увеличенном масштабе части торца щетки по фиг. 3 относительно очищаемой поверхности.

Фиг. 8A и 8В - вид сбоку узла очищающей полосы по фиг.5 в первой и второй ориентации.

Фиг.9 - вид в перспективе части другого варианта устройства для очистки поверхности по настоящему изобретению.

Фиг.10 - вид в перспективе устройства по фиг. 9 с удаленной частью крышки.

Фиг.11 - вид снизу устройства по фиг. 9.

Фиг.12 - вид в перспективе альтернативного варианта устройства для очистки поверхности по настоящему изобретению.

Фиг.13 - вид в перспективе еще одного альтернативного варианта устройства для очистки поверхности по настоящему изобретению.

Фиг. 14А и 14В - боковые проекции альтернативного варианта узла очищающей полосы в опущенном и в поднятом положении, показывающие отношение между очищающей полосой и отдельным фрикционным средством.

Фиг.15 - боковая проекция еще одного варианта узла очищающей полосы в опущенном положении.

Фиг.16 - боковая проекция узла очищающей полосы по фиг. 15

с фрикционным средством альтернативной формы.

Фиг. 17 - еще один вариант узла вращающейся щетки, и

Фиг. 18 - боковая проекция модификации устройства для очистки поверхности по фиг. 1 и 3 для использования с узлом щетки по фиг. 17.

Устройство для очистки поверхности, содержащее очищающую полосу, показанное на фиг. 1-4, содержит корпус 1, отлитый из пластмассы и по существу имеющий три отсека.

В заднем отсеке 3 размещен электродвигатель 5 и блок заряжаемых аккумуляторов 7. Блок аккумуляторов может соединяться с бытовой электрической сетью (не показана) для зарядки. Блок аккумуляторов может подключаться к сети либо когда устройство не используется, либо в любое удобное время, когда блок аккумуляторов разряжен. Для включения и выключения электродвигателя 5 по мере необходимости имеется выключатель (не показан). В качестве альтернативы для блока аккумуляторов можно использовать неперезаряжаемые батарейки или питать электродвигатель от сети.

Передний отсек 9 содержит узел удлиненной вращающейся щетки 11. Для удобства передняя стенка переднего отсека выполнена дугообразной и проходит вокруг окружности узла щетки 11. Нижняя часть переднего отсека открыта в поз. 13, чтобы щетинки щетки могли контактировать с полом, ковром или подобной поверхностью, по которой должно перемещаться устройство для очистки поверхности.

Задняя часть переднего отсека имеет наклоненную назад стенку 15, которая позволяет мусору, например пыли, грязи и т.п., перемещаться вверх по стенке благодаря вращению узла щетки 11 и проходить через стенку в промежуточный отсек 17, который более подробно будет описан ниже. Стенка 15 проходит вверх приблизительно на высоту, одинаковую с высотой узла щетки 11, и наклонена назад (т.е. от переднего отсека) под углом прибл. 18°. Точность этого угла не важна, но наклон облегчает проход мусора вверх и через стенку и в то же время облегчает удержание мусора в промежуточном отсеке 17.

Узел щетки проходит по существу по всей ширине переднего отсека и имеет два спиральных ряда щетинок. Эти два ряда расположены диаметрально противоположно и каждый ряд имеет форму пары отдельных спиралей, которые закручены в противоположных направлениях и встречаются по существу на середине между концами узла щетки. Узел щетки содержит щетинки 118. Длина щетинок, например, составляет 8-25 мм, предпочтительно 14-17 мм. Толщина отдельных щетинок составляет 0,04-0,3 мм, предпочтительно 0,06-0,25 мм. Щетинки щетки собраны в пучки и пучки имеют диаметр 1,5-5 мм, предпочтительно 2-3 мм.

Как показано на фиг.3, щетина содержит щетинки двух разных типов - в форме стандартных щетинок 119 и в форме тонких щетинок 121, при этом тонкие щетинки выполнены длиннее стандартных. Щетинки расположены так, что стандартные щетинки образуют один спиральный ряд, а тонкие щетинки образуют второй спиральный ряд. Однако следует понимать, что щетинки могут быть расположены так, чтобы в единственном спиральном ряду присутствовали щетинки обоих типов, как показано на фиг.7. На нижней кромке стенки 15 и вдоль нее, за узлом удлиненной щетки, установлена очищающая полоса, например, для очистки твердых поверхностей пола, как показано на фиг. 4, и которая более подробно будет описана ниже.

Промежуточный отсек 17, показанный на фиг. 1 и 2, расположен между стенкой 15 и стенкой 21, которая закрывает электрические компоненты 5, 7, находящиеся в заднем отсеке 3, при этом стенка 21 защищает компоненты заднего отсека от попадания мусора. Промежуточный отсек 17 также имеет нижнюю стенку, верхнюю стенку и боковые стенки, образованные внешними стенками корпуса 1. Таким образом, мусор накапливается в промежуточном отсеке 17. Промежуточный отсек оснащен съемной крышкой для облегчения удаления мусора. Например, одна из стенок - боковая стенка, нижняя стенка или верхняя стенка - может сниматься, чтобы опорожнить промежуточный отсек от мусора, после чего съемная стенка устанавливается на место. Идеально для опорожнения подходит боковая стенка 23. Стенка 15 дает то преимущество, что мусор задерживается в промежуточном отсеке 17 и, даже если корпус наклонен так, что передний отсек оказывается ниже промежуточного, мусор не высыпается из промежуточного отсека.

Узел щетки 11 вращается электродвигателем 5 с помощью зубчатых шкивов 25, 27, прикрепленных к электродвигателю и к щетке, соответственно и зубчатого ремня 29, например, выполненного из эластомера, огибающего эти два шкива. Зубчатый ремень 29 окружен направляющей 31, в которой он проходит через промежуточный отсек 17, чтобы предотвратить попадание мусора в задний отсек 3. Направляющая 31 может проходить через промежуточный отсек 17 в любом удобном месте. Однако, в частности при наличии съемной боковой стенки 23, используемой для опорожнения, направляющая может быть размещена на противоположной от боковой стенки 23 стороне промежуточного отсека 17.

Узел очищающей полосы 2, показанный на фиг. 4, содержит удлиненный опорный элемент 4, выполненный из гибкого материала, например резины или пластмассы, и имеет по существу круглое сечение. Заодно с удлиненным элементом 4 выполнены множество разнесенных друг от друга гибких язычков 6. Также заодно с удлиненным элементом 4 выполнена гибкая полоса 8, проходящая по существу по всей длине удлиненного элемента. Толщина гибкой полосы 8 постепенно уменьшается по направлению к ее кромке, удаленной от удлиненного элемента. Гибкая полоса не обязательно должна выполняться заодно с удлиненным опорным элементом 4. Как вариант, опорный элемент 4 может выполняться с канавкой, проходящей в осевом направлении, а гибкая полоса 8 может выполняться с выступом, имеющим ответную форму, позволяющую полосе удерживаться в этой канавке. Канавка и выступ могут иметь Т-образную форму.

Гибкая полоса может иметь любую удобную длину, например 2,5-8 мм. Однако наиболее удобной стала длина 4,5 мм.

Гибкие язычки 6 и гибкая полоса 8 расположены на удлиненном элементе по углом друг к другу, равным приблизительно 45^о. Гибкие язычки и гибкая полоса отходят по существу в радиальном направлении от удлиненного элемента и при использовании направлены к нижней грани корпуса устройства для очистки поверхности.

Удлиненный элемент узла очищающей полосы установлен в полости в нижней части стенки 15 устройства для очистки поверхности так, чтобы иметь возможность поворачиваться вокруг оси продольного элемента. Узел очищающей полосы ориентирован так, чтобы гибкая полоса была ближе к передней части устройства для очистки поверхности и гибкие язычки - ближе к задней части устройства для очистки поверхности. Полость имеет открытую грань, из которой выступают гибкая полоса и гибкие язычки. Как показано на фиг. 8, полость имеет первую главную стенку, которая при работе является задней, которая ориентирована по существу вертикально, и вторую главную стенку. Вторая главная стенка, при использовании являющаяся передней, наклонена от задней стенке под номинальным углом 60^о. Внутренняя грань полости, противоположная отверстию, имеет форму вогнутой криволинейной поверхности, кривизна которой является ответной кривизне удлиненного элемента. Удлиненный элемент удерживается внутри полости с помощью удерживающих язычков, прикрепленных к задней стенке полости у ее открытой грани. Полость в стенке 15 имеет такую форму, чтобы предотвратить чрезмерный поворот удлиненного элемента в обоих направлениях за счет стенок полости, взаимодействующих с гибкой полосой или гибкими язычками.

Боковое перемещение удлиненного элемента можно предотвращать любыми пригодными средствами. Например, можно выполнить крышку для части приводного механизма с выступом, который проходит на достаточное расстояние, чтобы закрыть торец удлиненного элемента. При снятии крышки обнажается торец удлиненного элемента, что позволяет его извлечь, например, для замены.

На фиг. 5 показан альтернативный вариант узла очищающей полосы, в котором гибкая полоса имеет первый участок 10 и второй участок 12, расположенные рядом с первым концом 14 и вторым концом 16 соответственно удлиненного элемента 4, в которых материал гибкой полосы отсутствует так, что на концах 14, 16 удлиненного элемента имеется изолированный участок 20. При использовании эти изолированные участки 20 в сочетании с ограничительными пальцами 18, установленными на концах 14, 16 удлиненного элемента, сталкиваются с удерживающими язычками полости так, что концы удлиненного элемента не могут сводиться по направлению друг к другу при изгибе удлиненного элемента.

Ручка 33 прикреплена к корпусу 1 в области заднего отсека 3, при этом в корпусе выполнен паз 35 под ручкой так, чтобы ручку можно было захватывать в опущенном положении. Ручка 33 может состоять из двух частей - первой части 37, которая крепится к корпусу 1, и второй части 39, которую можно снимать с первой части и заменять на более длинную ручку 41, как показано на фиг. 6. Более длинная часть 41 ручки оснащена вертлюгом 43, позволяющим части 41 ручки поворачиваться вокруг своей оси относительно корпуса 1, и шарниром 45, позволяющим ручке поворачиваться вокруг оси, проходящей поперечно осевому направлению ручки, чтобы пользователь мог управлять устройством для очистки поверхности. В качестве альтернативы взаимозаменяемым ручкам часть 41 ручки может разъемно зацепляться с частью 33 ручки. В этом случае часть 33 ручки установлена так, что вертлюг 43 работает только в определенных положениях части 33 ручки, чтобы блокировать движение, когда часть 33 ручки используется самостоятельно.

Как следует из фиг. 6, щетинки узла щетки 11 выходят наружу из отверстия в переднем отсеке 9. Для того чтобы удалить неподдающийся мусор и/или очистить ковер, нижний передний участок переднего отсека может иметь скос или передний участок переднего отсека может быть выполнен подвижным (в том числе съемным), чтобы увеличить выход щетинки в этом участке. Таким образом, передняя часть устройства может быть наклонена относительно очищаемой поверхности, за счет чего увеличивается контакт между щетинками и очищаемой поверхностью, и на некоторых поверхностях увеличивается глубина, на которую щетинки проникают в поверхность и очищают ее.

Хотя на чертеже это не показано, сбоку от узла щетки 11, на той стороне, где расположены шкив 27 и ремень 29, может быть установлена вспомогательная вращающаяся щетка. Такая вспомогательная щетка описана, например, в GB-A-1 547 286. Такая вспомогательная щетка может сметать на траекторию движения узла щетки 11 мусор, который в противном случае мог бы остаться неподметенным из-за отсутствия щетины в районе шкива 27. Вспомогательная щетка может приводиться в движение соответствующим средством, например зубчатой передачей от узла щетки 11, или за счет трения с подметаемой поверхностью, при этом вспомогательная щетка подвешена на корпусе 1 и выходит наружу за его габариты. Вспомогательная щетка может содержать цилиндрическое тело, выполненное с возможностью вращения вокруг оси, которая наклонена относительно вертикали на прибл. 10^о, так, чтобы выходить вовне за габариты корпуса 1. Щетинки отходят по радиусу наружу от периферии цилиндрического тела, но они не обязательно должны быть ориентированы перпендикулярно к оси вращения и предпочтительно могут быть наклонены под углом прибл. 80^о к оси вращения так, чтобы образовать конус, сечение которого увеличивается по мере удаления от корпуса 1.

Хотя на чертеже это не показано, передняя часть переднего отсека 9 может сниматься для обнажения щетинок спереди устройства. Это эффективно увеличивает отверстие в переднем отсеке, что серьезно ухудшило бы эффективность работы пылесоса, но в настоящем изобретении может эффективно использоваться для подметания лестниц, очистки обивки и ковров в транспортных средствах и при подобных операциях, где большая площадь открытой щетины является полезной. Вместо снятия передней части отсека 9 передняя часть может быть выполнена подвижной, например, откидывающейся или сдвигающейся относительно остальной части отсека, для того чтобы открыть щетину для воздействия.

Хотя на чертеже это не показано, задний отсек 3 может иметь колеса, взаимодействующие с поверхностью, чтобы повысить мобильность устройства для очистки поверхности. Колеса, взаимодействующие с поверхностью, могут, например, быть установлены снаружи в боковых участках отсека 3 или могут устанавливаться в пазах, выполненных по меньшей мере частично под задним отсеком 3.

Хотя проиллюстрированные варианты настоящего изобретения предназначены в первую очередь для домашнего использования, устройство для очистки поверхности при желании может быть использовано и вне помещений или в цехах. Однако может оказаться желательным создать более выносливую конструкцию, специально рассчитанную на такое использование.

При использовании устройства для очистки поверхности, содержащего очищающую полосу по настоящему изобретению, как показано на фиг. 1 - 8, это устройство для очистки поверхности помещают на подметаемую поверхность, например на ковер, и с помощь выключателя включают вращение электродвигателя и, следовательно, узла щетки, чтобы подмести мусор с поверхности и затем переместить мусор вверх по наклонной стенке 15 и через нее в промежуточный отсек 17, где он временно хранится. Когда устройство для очистки поверхности перемещается по поверхности и узел щетки 11 вращается, любой попадающийся мусор также подметается и транспортируется вверх по стенке 15 и через нее в промежуточный отсек 17. На фиг. 7 показано, что стандартные щетинки 119, например длиной 14 мм и с диаметром отдельной щетинки 0,12-0,25 мм и с номинальным диаметром пучка 3,0 мм, узла щетки 11 поддерживают устройство для очистки поверхности при его использовании и при
