Реферат

Изобретение относится к технике кондиционирования воздуха и вентиляции и может быть использовано для создания комфортных условий микроклимата в бытовых, административных и производственных помещениях.

Наиболее близким техническим решением к заявляемому объекту является система кондиционирования по патенту РФ №2031319, кл. F 24 Р 5/00 от 27.04.92 (прототип), содержащая воздухозаборную шахту, подземный вентиляционный канал, камеру с насадкой из твердых тел обтекаемой формы, воздуховыбросную шахту, фильтр и приточную камеру.

Недостатком его является сравнительно невысокая эффективность процесса тепловлажностной обработки воздуха в летний период времени.

Технический результат - повышение эффективности и надежности тепловлажностной обработки воздуха в летний период времени.

Это достигается тем, что в приточной камере системы кондиционирования, содержащей воздухозаборную шахту с лестницей и дверью, подземный вентиляционный канал, камеру с насадкой из твердых тел обтекаемой формы, воздуховыбросную шахту, фильтр и приточную камеру, в систему дополнительное введено обводное воздухозаборное устройство с регулирующим клапаном, а фильтр выполнен из чередующихся между собой слоев металлической сетки и нетканого материала, а в камере с насадкой установлен вибратор, причем насадка выполнена из материала с большой хладоаккумулирующей способностью.

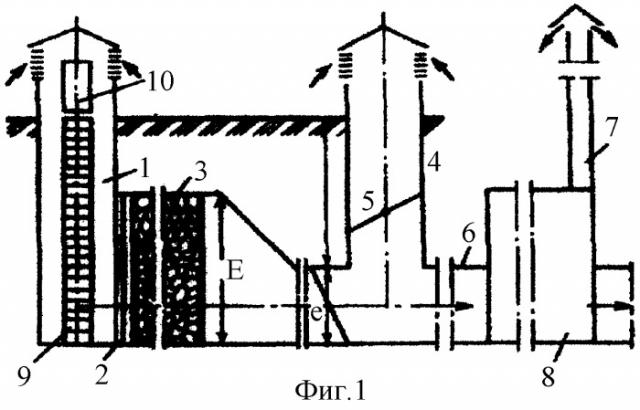

На фиг.1 изображена принципиальная схема приточной камеры системы кондиционирования, на фиг.2 - вид сверху фиг.1.

Приточная камера системы кондиционирования содержит воздухозаборную шахту 1 с лестницей 9 и дверью 10 (фиг.1), подземный вентиляционный канал 6, камеру с насадкой 3 из твердых тел обтекаемой формы, воздуховыбросную шахту 7, приточную камеру 8. Зимой наружный воздух поступает в систему вентиляции через дополнительное обводное воздухозаборное устройство 4 через регулирующий клапан 5. Для предотвращения запыления элементов насадки перед насадками устанавливают фильтры 2 для очистки приточного воздуха. Фильтр 2 выполнен из чередующихся между собой слоев металлической сетки и нетканого материала. Днище камеры с насадкой 3 устраивают с уклоном к приямку 11 (фиг.2), предназначенному для стока воды после промывки ею элементов насадки от пыли с помощью системы орошения (на чертеже не показано). Для интенсификации процесса теплообмена в камере 3 установлен вибратор (на чертеже не показано), а насадка 3 выполнена из материала с большой хладоаккумулирующей способностью.

Приточная камера системы кондиционирования работает следующим образом.

Если в соответствии со своим функциональным назначением здание (административное, производственное, торговое и т.д.) эксплуатируется только часть суток, то в нерабочее время суток воздух после подземного вентиляционного канала 6 и насадки 3 выбрасывается через воздуховыбросную шахту 7 в атмосферу. В холодный же период года в целях уменьшения аэродинамического сопротивления тракта и экономии энергии, а также во избежание обледенения элементов насадки наружный воздух поступает в систему вентиляции через дополнительное обводное воздухозаборное устройство 4. Подземные вентиляционные каналы, служащие для снижения температуры приточного воздуха в теплый период года, проектируют с устройством в них неподвижных насадок из твердых тел обтекаемой формы. Насадки интенсифицируют теплообмен и увеличивают хладоаккумулирующую способность. Приточный воздух должен проходить по каналу и насадке круглосуточно, охлаждая стенки канала и элементы насадки ночью и охлаждаясь сам днем. Для интенсификации процесса теплообмена в камере 3 установлен вибратор (на чертеже не показано).

Подземные вентиляционные каналы позволяют снизить температуру приточного воздуха в дневное время по сравнению с температурой наружного воздуха за счет уменьшения средней за сутки температуры воздуха и амплитуды ее колебания. Понижение происходит в результате теплообмена с окружающим грунтом, имеющим среднюю за сутки температуру ниже среднесуточной температуры наружного воздуха, а уменьшение амплитуды колебаний температуры воздуха обусловлено воздействием теплоустойчивости грунта, обрамляющего стенки канала, и насадки. Благодаря теплоустойчивости грунта и элементов насадки сохраняется относительное постоянство температуры стенок канала и элементов насадки в условиях суточных колебаний температуры воздуха, проходящего по каналу. Амплитуда колебаний температуры воздуха сглаживается по мере движения воздуха по каналу.

Приточная камера системы кондиционирования, содержащая воздухозаборную шахту с лестницей и дверью, подземный вентиляционный канал, камеру с насадкой из твердых тел обтекаемой формы, воздуховыбросную шахту, фильтр и приточную камеру, отличающаяся тем, что в систему дополнительно введено обводное воздухозаборное устройство с регулирующим клапаном, а фильтр выполнен из чередующихся между собой слоев металлической сетки и нетканого материала, а в камере с насадкой установлен вибратор, причем насадка выполнена из материала с большой хладоаккумулирующей способностью.
