Класс 21g, 11

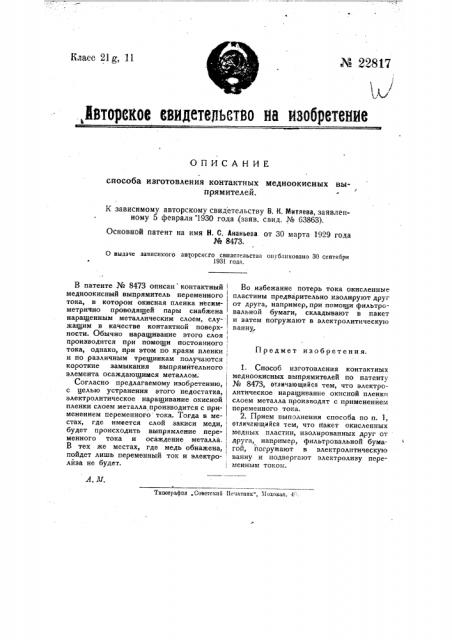

¹ 22817,Йвторекое евидетельетво as изобретение

ОПИСАНИЕ способа изготовления контактных медноокисных выпрямителейй.

К зависимому авторскому свидетельству В, К. Митяева, заявленному 5 февраля 1930 года .(заяв. саид, ¹" 63863).

Основной патент на имя H. С. Ананьева от 30 марта 1929 года № 8473.

О выдаче зависимого авторсксго свидетельства о1цубаяковано 30 сентября

1931 года.

Предмет изобретения.

Типографая „Сомтскяй Иачатяик", Молодая. 1".

В патенте № 8473 описан контактный медноокисный выпрямитель переменного тока, в котором окисная пленка несимметрично проводящей пары снабжена наращенным металлическим слоем, служащим в качестве контактной поверхности. Обычно наращивание этого слоя производится при помощи постоянного тока, однако, при этом по краям пленки и по различным трещинкам получаются короткие замыкания выпрямительного элемента осаждающимся металлом.

Согласно предлагаемому изобретению, с целью устранения этого недостатка, электролитическое наращивание окисной пленки слоем металла производится с применением переменного тока. Тогда в местах, где имеется слой закиси меди, будет происходить выпрямление переменного тока и осаждение металла.

В тех же местах, где медь обнажена, пойдет лишь переменный ток и электролйза не будет.

Во избежание потерь тока окисленные пластины предварительно изолируют друг от друга, например, при помощи фильтровальной бумаги, складывают в пакет и затем погружают в электролитическую ! ванну,. !

1. Способ изготовления контактных медноокисных выпрямителей по патенту № 8473, отличающийся тем, что электролитическое наращивание окисной пленки

, слоем металла производят с применением переменного тока.

2. Прием выполнения способа по и. 1, отличающийся -åû,,что пакет окисленных

1 медных пластин, изолированных друг от

I друга, например, фильтровальной бума-! гой, йогружают в электролптическую ванну и подвергают электролизу переменным током.
