Устройство для восстановления функции опорно-двигательного аппарата и координации движений

Устройство для восстановления функции опорно-двигательного аппарата и координации движений

Иллюстрации

Показать все

Реферат

Изобретение относится к медицинской технике, в частности к устройствам для восстановления функции опорно-двигательного аппарата и координации движений, и может быть использовано при лечении опорно-двигательного аппарата взрослых и детей, для коррекции мышечного дисбаланса и гравитационной адаптации.

Известно устройство «диск здоровья», содержащее дисковое основание и сферическую опору, установленную во втулке с возможностью ее съема, и расположенные под основанием шарики (а.с. СССР №1251931 по кл. А 63 В 22/14 от 23.08.86 г).

Недостатком данного устройства является то, что оно не формирует навыков динамической и вестибулярной устойчивости и не пригодно для восстановления гравитационной адаптации и функции опорно-двигательного аппарата.

Наиболее близким техническим решением по совокупности существенных признаков является устройство, которое для повышения эффективности формирования вестибулярной устойчивости и координации движений, содержит опорные элементы с установленными на них вертикальными стойками и платформу для размещения пациента (а.с. СССР №1.55.277 по кл. А 63 В 22/14 от 15.05.85 г.).

Недостатком данного устройства является низкая эффективность восстановления функции опорно-двигательного аппарата пациента.

Задача, на решение которой направлено заявленное изобретение, заключается в повышении эффективности восстановления функции опорно-двигательного аппарата и координации движений.

Поставленная задача решается за счет того, что в устройстве для восстановления функции опорно-двигательного аппарата и координации движений, содержащем опорные элементы с установленными на них вертикальными стойками и платформу для размещения пациента, платформа выполнена в виде прямоугольной плиты, на которой размещена тумба, плита расположена симметрично между вертикальными стойками и подвешена на жестких элементах, один конец каждого из которых шарнирно закреплен на горизонтальных перекладинах, размещенных между вертикальными стойками, а другой конец каждого жесткого элемента шарнирно закреплен на боковых сторонах платформы параллельных плоскости вращения жестких элементов, образуя между вертикальной стойкой и жестким элементом острый угол с возможностью регулировки и фиксации его величины.

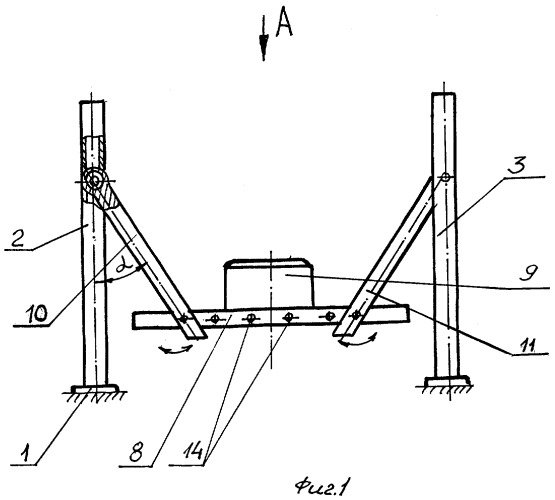

На фиг.1 представлен общий вид устройства для восстановления функции опорно-двигательного аппарата и координации движений.

На фиг.2 - вид А на фиг.1.

Устройство содержит опорные элементы 1 с установленными на них вертикальными стойками 2, 3, 4, 5. Верхние концы стоек упираются через прокладки в потолок (условно не показаны).

Между стойками 2, 4 и 3, 5 размещены горизонтальные перекладины 6 и 7, а между вертикальными стойками симметрично размещена платформа 8 в виде плиты, преимущественно из дерева, на которой закреплена тумба 9 для пациента, при этом платформа подвешена на жестких элементах, преимущественно из угольника, 10, 11, 12, 13. Один конец каждого элемента шарнирно закреплен на горизонтальных перекладинах 6 и 7, а другой конец каждого элемента шарнирно закреплен на боковых стенках платформы 8, параллельных плоскости вращения жестких элементов. Жесткие элементы закреплены таким образом, что между вертикальной стойкой и жестким элементом образован угол «α» с возможностью изменения и фиксации его величины.

Для этого на боковой поверхности платформы имеется ряд отверстий 14 для установки цилиндрического шарнирного элемента.

Устройство работает и используется следующим образом.

Пациент садится на тумбу и осуществляет под наблюдением ассистента качания платформы в стороны. При этом движение платформы осуществляется по радиусу с центром окружности, расположенной значительно ниже плоскости платформы.

В этом случае участки опорно-двигательного аппарата пациента (шейный отдел позвоночника, тазовая область и позвоночник) испытывают центробежные воздействия, при этом слабые звенья (с нарушенным мышечным балансом) в этой цепочке в процессе качания испытывают нестационарные нагрузки, которые обуславливают появление у пациента акцентированных усилий в слабых звеньях, и величина этих усилий повышается от центра упомянутой окружности, т.к. угловая скорость удаленных от центра участков выше, чем нижележащих.

Если в процессе этой процедуры на голову пациента надеть специальную утяжеленную шапку, то величина нагрузок при необходимости будет увеличенной. Кроме того, помимо положения пациента на платформе сидя или стоя, также возможно положение его стоя на коленях, на голове, а также при положении сидя на тумбе при различных углах его относительно оси Х или Y, увеличивается характер воздействий на опорно-двигательный аппарат. Изменение точек крепления концов жестких элементов 10÷13 на платформе изменяет угол «α», что, соответственно, изменяет угловые скорости отдельных участков опорно-двигательного аппарата и характер нагрузок на него.

Помимо указанных воздействий на опорно-двигательный аппарат пациента, у него вырабатываются навыки динамической и вестибулярной устойчивости, а коррекция мышечного дисбаланса и укрепление мышц восстанавливают и усиливают координацию движения и гравитационную адаптацию.

Таким образом, использование данного устройства позволяет более эффективно восстанавливать функции опорно-двигательного аппарата, связать воедино элементы опорно-двигательного аппарата как у детей, так и взрослых людей.

Устройство для восстановления функции опорно-двигательного аппарата и координации движений, содержащее опорные элементы с установленными на них вертикальными стойками и платформу для размещения пациента, отличающееся тем, что платформа выполнена в виде прямоугольной плиты, на которой размещена тумба, плита расположена симметрично между вертикальными стойками и подвешена на жестких элементах, один конец каждого из которых шарнирно закреплен на горизонтальных перекладинах, размещенных между вертикальными стойками, а другой конец каждого жесткого элемента шарнирно закреплен на боковых сторонах платформы, параллельных плоскости вращения жестких элементов, образуя между вертикальной стойкой и жестким элементом острый угол с возможностью регулировки и фиксации его величины.
