Реферат

Изобретение относится к измерительной технике и может быть использовано для настройки приборов, измеряющих диаметр отверстий.

Известно установочное кольцо, представляющее собой жесткую толстостенную деталь из высокопрочной марки стали с твердостью измерительных поверхностей не менее 61 HRC, с аттестованным диаметром высокой точности и малой шероховатостью (ГОСТ 14865-78). Принято за прототип.

Недостатками прототипа являются:

- значительная металлоемкость и сложность в изготовлении;

- жесткость установочного кольца выше жесткости измеряемой детали, в связи с чем измерительные приборы, измеряющие деталь с механическим воздействием на нее определенным усилием (например, усилием наконечника индикатора) и настроенные по вышеупомянутому установочному кольцу, допускают погрешность при измерении тем большую, чем меньше жесткость измеряемой детали;

- сложность с правильным выбором усилия воздействия измерительного устройства на измеряемую деталь из-за различной жесткости установочного кольца и измеряемой детали.

Предлагаемым изобретением решается задача: повышение объективности и точности при измерении диаметров нежестких пустотелых деталей и, как следствие, уменьшение выбраковки деталей в процессе их производства.

Технический результат, получаемый при осуществлении изобретения, заключается в создании конструкции установочного кольца с жесткостью, аналогичной жесткости измеряемой детали.

Указанный технический результат достигается тем, что в установочном кольце с точным внутренним диаметром новым является то, что толщина стенки и механические характеристики установочного кольца аналогичны соответствующим характеристикам измеряемой детали, установочное кольцо выполнено в виде ленты, свернутой в кольцо и соединенной встык неразъемно, длина ленты равна произведению постоянного числа π на диаметр (Dн) нейтрального слоя установочного кольца, причем неразъемное соединение встык выполнено на отдельных участках по высоте кольца.

Выполнение установочного кольца с толщиной стенок и механическими характеристиками металла, аналогичными соответствующим характеристикам измеряемой детали, позволяет повысить объективность и точность при измерении диаметров нежестких пустотелых деталей.

Выполнение установочного кольца в виде ленты, свернутой в кольцо и соединенной встык неразъемно, значительно упрощает изготовление установочных колец.

Неразъемное соединение на отдельных участках стыка по высоте необходимо для визуального контроля соответствия полученного внутреннего диаметра установочного кольца заданному.

Перечисленная совокупность признаков позволяет иметь аналогичную схему нагружения как при настройке измерительного прибора по установочному кольцу, так и при измерении внутреннего диаметра тонкостенной детали.

На основании вышеизложенного можно сделать вывод о том, что предлагаемое техническое решение обладает "новизной" и "изобретательским уровнем".

Сущность изобретения поясняется чертежами, где на

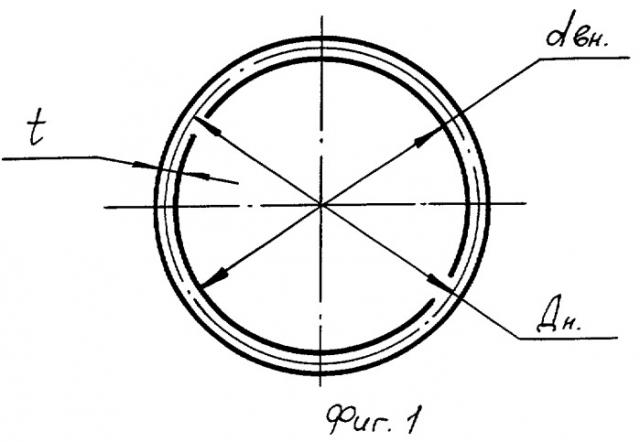

фиг.1 - установочное кольцо (вид сверху),

фиг.2 - установочное кольцо (вид сбоку),

фиг.3 - развертка установочного кольца (до сварки).

Установочное кольцо представляет собой кольцо, свернутое из металлической ленты. Длина ленты равна L=π·Dн, где

π - постоянное число,

Dн - диаметр нейтрального слоя.

Лента свернута в кольцо без зазора неразъемно встык на участках высоты кольца. Неразъемное соединение может быть получено, например, сваркой. Толщина стенки кольца (t) и механические характеристики металла аналогичны соответствующим характеристикам измеряемой детали.

Пример использования предлагаемого технического решения.

Требовалось измерить деталь с внутренним диаметром 132±0,03 мм, толщиной стенки 0,12 мм и высотой 16 мм. Контроль должен производиться в зонах 2 мм по высоте детали. Контроль осуществляют многосекторным прибором. Для настройки прибора изготавливают одно установочное кольцо с номинальным диаметром измеряемой детали или два установочных кольца с предельным диаметром измеряемой детали. Для изготовления установочного кольца используют ленту с толщиной 0,12 мм и разнотолщинностью 0,002 мм из металла с механическими характеристиками, аналогичными механическим характеристикам измеряемой детали. Ленту полируют, измеряют действительную толщину в 20-ти точках, вычисляют среднюю толщину. Устанавливают ленту в приспособление для доводки торцов и доводят торцы в размер L=π(132+t_cp) или L₁=π(131,97+t_ср) и L₂=π(132,03+t_cp). Свертывают ленту в кольцо встык и сваривают на отдельных участках высоты кольца. После чего настраивают прибор и производят измерение деталей.

1. Установочное кольцо с точным внутренним диаметром, отличающееся тем, что толщина стенки и механические характеристики металла установочного кольца аналогичны соответствующим характеристикам измеряемой детали, установочное кольцо выполнено в виде ленты, свернутой в кольцо и соединенной встык неразъемно, причем длина ленты равна

L=π·Dн,

где π - постояннное число;

Dн - диаметр нейтрального слоя установочного кольца.

2. Установочное кольцо по п.1, отличающееся тем, что неразъемное соединение встык выполнено на участках высоты кольца.
