Способ и устройство записи и носитель записи

Способ и устройство записи и носитель записи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Данное изобретение относится к способу записи и к устройству для записи с использованием носителя записи и дополнительно относится к программе записи для записи заданного файла в носитель записи, такой как оптический диск и т.д., и к носителю записи, содержащему записанную на нем программу записи. Данное изобретение применимо, например, к диску DVD (универсальному цифровому диску). В частности, в соответствии с данным изобретением обеспечивается доступ к отдельной информации управления через направляющую информацию для расширенного файла, и код идентификации, указывающий тип соответствующего расширенного файла, и информация о формате записи в информации управления располагаются в направляющей информации расширенного файла для расширения возможности записи диска, достаточной для записи также файла неподвижных изображений, отличного от файла подвижных изображений.

Данное изобретение испрашивает приоритет заявки на патент Японии №2002-134045, поданной 9 мая 2002, полное содержание которой включается в данное описание.

Уровень техники

Обычно в качестве оптических дисков большой емкости используют диски DVD, включая диски DVD с возможностью записи (универсальные цифровые диски), такие как DVD-R (DVD-накопитель с возможностью записи), DVD-RW (DVD-накопитель с возможностью перезаписи) и диски DVD-RAM (DVD-накопитель со случайным доступом к памяти). Эти диски DVD, DVD-R и DVD-RW, содержащие записанные Не, их видеоданные в формате, соответствующем видеоформату DVD, можно воспроизводить с помощью предназначенного лишь для воспроизведения плеера DVD или компьютера для воспроизведения видеоданных.

На фиг.1 показана графическая схема, поясняющая основанный на видеоформате DVD логический формат оптического диска. Как показано на фиг.1А, оптический диск, содержащий логический формат, согласно видеоформату DVD, имеет свою зону записи информации, разделенную на зону, называемую "вводом", на самой внутренней своей окружности, зону данных и зону, называемую "выводом, на самой наружной окружности. Оптический диск содержит желаемые видеоданные или т.п., записанные в его зоне данных.

Как показано на фиг.1, зона данных включает область UDF (универсальный дисковый формат) А1 (область системных файлов), область VMG (управление видеоданными) А2 (область управления информацией DVD) и область A3 записи данных в реальном времени в указанном порядке от зоны ввода. Области UDF и VMG предназначены для записи информации управления, используемой для управления файлами видеоданных, записанных на этот оптический диск. Из этих областей UDF и VMG область VMG A2 относится к плееру DVD и имеет записанную в ней информацию ТОС (таблица содержимого), используемую для управления всеми видеоданными, записанными в области A3 записи данных в реальном времени. С другой стороны, область UDF A1 предназначена для управления файлами с помощью компьютера и содержит записанную в ней информацию управления, используемую для управления всеми видеоданными, записанными в области A3 записи данных в реальном времени в формате, совместимом с системой управления компьютера.

Как показано на фиг.1В, область A3 записи данных в реальном времени является областью программ, где подлежат записи реальные данные, и содержит записанные в ней видеоданные в блоках из VTS (набор видеоназваний, называемый в последующем просто "названием", где это подходит). Важно также отметить, что, как показано на фиг.1С, VTS состоит из VTSI (информация набора видеоназваний), VTSM VOBS (набор видеообъектов в VTS), VTSTT VOBS (набор видеообъектов для названий в VTS) и VTSI BUP (резервная копия VTSI) в этой последовательности. VTSTT VOBS записывается в виде видеоданных в формате MPEG-2 (экспертная группа по вопросам движущихся изображений) в качестве видеоданных в реальном времени, VTSI записывается в виде адресной информации и т.д. для управления видеоданными, образованными реальными данными, и VTSTT VOBS содержит меню названий записанных видеоданных. Следует отметить, что VTSTT VOBS является не обязательным, а VTSI BUP представляет собой резервную копию VTSI.

Когда компьютер получает доступ к указанному оптическому диску, то желаемый файл можно искать на основе UDF для воспроизведения. Когда оптический диск воспроизводится DVD-плеером, то поиск желаемого файла можно осуществлять на основе VMG для воспроизведения. А именно, UDF поддерживается системой управления файлами компьютера для управления видеоданными, записанными на оптический диск, в то время как VMG поддерживается плеером DVD для управления видеоданными, записанными на оптический диск.

Видеоданные записываются на такой оптический диск или с помощью инкрементного способа записи (называемого в последующем способом INC) или способа ограниченной перезаписи (называемого в последующем способом ROW). Способ INC предназначен для последовательной записи видеоданных, в то время как способ ROW применяется в оптических дисках, выполненных с возможностью перезаписи. Однако в способе ROW видеоданные, которые подлежат записи в чистой (не записанной) области, также записываются последовательно. В этих способах INC и ROW область RMA (область управления записью), сформированная вдоль внутренней окружности зоны ввода, обеспечивает зону управления, такого как заполнение (подробное описание которого будет приведено ниже) или т.п.

На фиг.2 показана графическая схема для пояснения процесса записи на основе способа ROW. В способе ROW резервируются зона ввода, области UDF и VMG и области для записи VTSI и VTSM VOBS первых названий посредством заполнения, как показано на фиг.2А. Следует отметить, что под "заполнением" понимается процесс резервирования области путем записи в ней произвольных данных, таких как нули или т.п.

В способе ROW, когда зарезервированы эти области, последовательно записываются видеоданные для задания VTSTT VOBS реальных данных, как показано на фиг.2В. После окончания записи реальных данных под одним названием задается область VTSI BUP и выполняется заполнение для резервирования областей записи для VTSI и VTSM VOBS следующих названий, как показано на фиг.2В. Таким образом, задание областей VTSI и VTSM VOBS для записи реальных данных повторяется снова сначала, как показано на фиг.2С. Таким образом, записывается один VTS с помощью способа ROW на оптический диск.

В способе ROW для непрерывной записи следующего названия реальные данные записываются посредством следования заполненной области, образованной предшествующим VTS, для задания областей VTSTT VOBS и VTSI VOBS, а затем выполняется заполнение для резервирования VTSI и VTSM VOBS последующих названий, как показано на фиг.2D. Затем задаются области для VTSI и VTSM VOBS названий, как показано на фиг.2Е, для записи тем самым следующих VTS на оптический диск, как показано на фиг.2F. В способе ROW для последовательной записи названий выполняется аналогичное заполнение для последовательной записи VTS.

С другой стороны, в оптическом диске, содержащем такие записанные в нем VTS, для задания зоны записи данных в реальном времени способ ROW задает области UDF и VMG посредством завершения и затем зону ввода и зону вывода, как показано на фиг.2G, для обеспечения совместимости с оптическим диском только для считывания. Следует отметить, что области UDF и VMG задаются посредством создания данных UDF и VMG из VTSI и VTSM VOBS данных названий и записи данных в начальной области внутренней окружности посредством заполнения.

В опубликованных патентах Японии №№2002-063765, 2001-148166 и 2002-56609 предлагается записывать верхний адрес VTSI, соответствующей таблице управления, образованной вдоль внутренней окружности оптического диска в соответствии с записью названия, управлять областью программ в соответствии с таблицей управления для записи файла подвижных изображений и таким образом обеспечивать доступ к каждому названию с опорой на таблицу управления даже на стадии перед завершением.

Такой оптический диск можно проигрывать вместо магнитной ленты в переносной записывающей видеокамере. В этом случае, поскольку некоторые обычные записывающие видеокамеры могут записывать как подвижные изображения, так и неподвижные изображения, такой оптический диск для использования в переносной записывающей видеокамере желательно должен быть в состоянии записывать неподвижные изображения, а не только подвижные изображения.

Возможный подход к решению этой проблемы заключается в записи файлов подвижных и неподвижных изображений на оптический диск посредством записи подвижных изображений в видеоформате DVD и информации управления для подвижных изображений в области UDF и VMG и записи другого файла (в данном случае файла неподвижных изображений), отличного от файла подвижных изображений - только в области UDF. Таким образом, считается, что система управления файлами компьютера или т.п. основывается на UDF, так что компьютер может воспроизводить все файлы, записанные в области записи данных в реальном времени, являющейся областью программ. Также считается, что плеер DVD основывается на VMG, так что он может записывать такие файлы, отличные от файлов подвижных изображений, без влияния на считывание плеером DVD.

Кроме того, возможно также, что информация управления для каждого файла, необходимая для организации такого UDF, временно записывается вместе с файлом неподвижных изображений на оптический диск, пока он позже не будет завершен.

Однако оптический диск такого типа, поскольку он имеет большую емкость хранения, можно использовать не только в записывающей видеокамере вместо магнитной ленты, но также можно использовать в различных устройствах или системах для записи других файлов, отличающихся от файлов подвижных и неподвижных изображений, и управлять записанными файлами в соответствии с информацией управления, применяемой в каждом из таких устройств или систем.

В этом случае при предположении, что формат информации управления задан для каждого соответствующего файла, при каждом добавлении файла записываемого типа необходимо задавать информацию управления, что затрудняет процедуру записи дополнительно нового файла в приводе оптического диска.

Следует отметить, что в случае использования такого привода оптического диска без задания такого формата информации управления оптический диск завершается так, что в системе управления файлами на основе UDF управление файлом такого типа осуществляется в структуре каталогов, для которых файл не предназначен.

Сущность изобретения

Целью данного изобретения является преодоление указанных недостатков обычных записывающих устройств, использующих оптический диск в качестве носителя записи, посредством создания нового записывающего устройства и способа записи с использованием носителя записи.

Другой целью данного изобретения является устранение указанных выше недостатков уровня техники посредством создания устройства записи и способа записи с использованием носителя записи, программы записи для записи файла на носитель записи и носителя записи, имеющего записанную в нем программу записи, способных обеспечить достаточное расширение записывающей способности диска для записи также файла неподвижных изображений, отличных от подвижных изображений.

Указанные цели могут быть достигнуты посредством создания устройства записи и способа записи с использованием носителя записи согласно данному изобретению, в котором расширенный файл, отличный от файла подвижных изображений, форматируется для обеспечения возможности считывания специализированным устройством воспроизведения для носителя записи, записывается в комбинации с отдельной информацией для расширенного файла в области программ носителя записи; направляющая информация для расширенного файла, включая, по меньшей мере, адрес отдельной информации управления, записывается на носитель записи; адрес направляющей информации для расширенного файла записывается в таблице управления; и код идентификации, указывающий тип расширенного файла в соответствующей отдельной информации управления, и формат записи в информации управления располагаются в направляющей информации расширенного файла.

В программе способа записи для записи файла в носитель записи, согласно данному изобретению, расширенный файл, отличный от файла подвижных изображений, форматированный для обеспечения считывания с помощью специализированного устройства воспроизведения для носителя записи, записывается в комбинации с отдельной информацией управления для расширенного файла в области программ носителя записи; направляющая информация для расширенного файла, включая, по меньшей мере, адрес отдельной информации управления, записывается на носитель записи; адрес направляющей информации расширенного файла записывается в таблице управления; и код идентификации, указывающий тип расширенного файла в соответствующей отдельной информации управления, и формат записи в информации управления располагаются в направляющей информации расширенного файла.

Указанную программу записывают с помощью способа записи согласно данному изобретению.

В устройстве записи и в способе записи, согласно данному изобретению, расширенный файл, отличный от файла подвижных изображений, форматированный для воспроизведения с помощью специализированного устройства воспроизведения для носителя записи, записывается в комбинации с информацией управления для расширенного файла в области программ; направляющая информация для расширенного файла, включая, по меньшей мере, адрес отдельной информации управления, записывается на носитель записи; адрес направляющей информации расширенного файла записывается в таблице управления; и код идентификации, указывающий тип расширенного файла в соответствующей отдельной информации управления, и адрес информации управления располагаются в направляющей информации расширенного файла, за счет чего расширенный файл, отличный от файла подвижных изображений, заданного в видеоформате DVD, можно записывать в форматированный в соответствии с видеоформатом DVD оптический диск, так что можно получать тип расширенного файла и формат записи отдельной информации управления для расширенного файла из направляющей информации расширенного файла. Таким образом, когда дополнительно записывается новый расширенный файл, то не выполняется какая-либо модификация формата записи отдельной информации управления. Например, необходимо изменить лишь код идентификации, указывающий тип расширенного файла. Поэтому можно значительно расширить записывающую способность диска, например, для записи также файлов неподвижных изображений и т.д., отличных от файлов подвижных изображений.

Эти и другие цели, признаки и преимущества данного изобретения следуют из приведенного ниже подробного описания предпочтительных вариантов выполнения данного изобретения со ссылками на прилагаемые чертежи.

Краткое описание чертежей

На чертежах изображено:

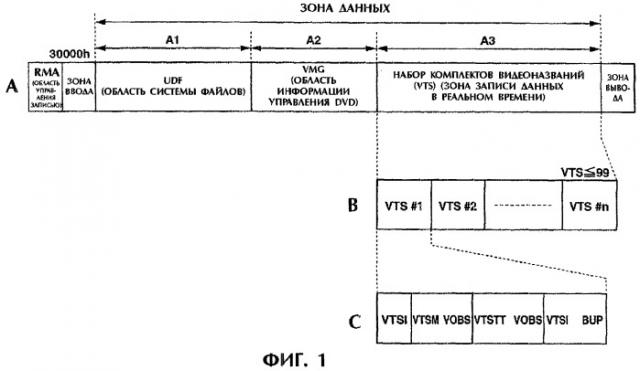

фиг.1А-1С - видеоформат DVD;

фиг.2А-2G - способ ROW;

фиг.3 - блок-схема привода оптического диска согласно данному изобретению;

фиг.4 - графическая схема операций, выполняемых при записи и воспроизведении в привод оптического диска, согласно данному изобретению;

фиг.5А-5Н - запись расширенного файла в приводе оптического диска согласно данному изобретению;

фиг.6А-6D - обработка информации управления в приводе оптического диска согласно данному изобретению;

фиг.7А и 7В - обработка информации управления для дополнительной записи расширенного файла;

фиг.8 - графическая схема операций, выполняемых при записи в приводе оптического диска, согласно данному изобретению;

фиг.9 - графическая схема операций, выполняемых при воспроизведении в приводе оптического диска, согласно данному изобретению;

фиг.10А и 10В - направляющая информация, используемая в приводе оптического диска, согласно данному изобретению;

фиг.11А и 11В - информация управления, используемая в приводе оптического диска, согласно данному изобретению;

фиг.12А и 12В - информация управления, используемая в приводе оптического диска, согласно данному изобретению;

фиг.13А и 13В - отдельная информация управления, используемая в приводе оптического диска, согласно данному изобретению;

фиг.14А-14D - обработка информации управления, используемой в приводе оптического диска, согласно данному изобретению; и

фиг.15А-15D - обработка информации управления для дополнительной записи расширенного файла.

Подробное описание изобретения

Ниже приводится подробное описание вариантов выполнения данного изобретения со ссылками на прилагаемые чертежи.

На фиг.3 показана блок-схема первого варианта выполнения привода оптического диска согласно данному изобретению. Привод оптического диска обозначен в целом позицией 1. Этот привод 1 оптического диска является переносной записывающей видеокамерой, выполненной с возможностью записи изображения на оптический диск, который является диском DVD.

В частности, привод 1 оптического диска, показанный на фиг.3, содержит блок 3 ввода видео, который выполняет аналого-цифровое преобразование видеосигналов, получаемых с помощью средств съемки изображения (не изображены), или видеосигналов, подаваемых из внешнего устройства, для создания видеоданных. Следует отметить, что множество средств получения изображения, интегрированных в приводе 1 оптического диска, управляются центральным процессором (ЦП) 4, который также содержится в приводе 1 оптического диска, для получения результатов съемки подвижных изображений и неподвижных изображений. Таким образом, блок 3 ввода видео действует в соответствии с управлением, осуществляемым ЦП 4 средствами получения изображения, для избирательного приема видеоданных, состоящих из данных подвижного изображения или неподвижного изображения.

Привод 1 оптического диска дополнительно содержит блок 5 ввода аудио, который выполняет аналого-цифровое преобразование звуковых сигналов, принятых микрофоном, или звуковых сигналов, подаваемых снаружи, для создания аудиоданных.

Привод 1 оптического диска содержит также блок 6 сжатия/развертывания, режим работы которого изменяется под управлением ЦП 4 для обработки данных для записи или воспроизведения. В частности, для записи видео и аудиоданных, подаваемых из входного блока 3 ввода видео и блока 5 ввода аудио соответственно, блок 6 сжатия/развертывания использует ОЗУ 9 для мультиплексирования видео и аудиоданных посредством сжатия и подает данные в процессор 7 заглавной информации. И наоборот, для воспроизведения видео и аудиоданных с оптического диска 52 блок 6 сжатия/развертывания также использует ОЗУ 9 для разделения данных, подаваемых из процессора 7 заглавной информации, на видео и аудиоданные, затем развертывает видео и аудиоданные соответственно и выдает развернутые данные.

В частности, для записи данных видеопроцессор 8, содержащийся в блоке 6 сжатия/развертывания, управляется ЦП 4 для сжатия видеоданных, подаваемых из входного блока 3 ввода видео, и выдает сжатые данные. В это время в случае, если видеоданные являются данными подвижного изображения, блок 6 сжатия/развертывания использует формат MPEG-2 для сжатия видеоданных и в случае, если видеоданные являются данными неподвижных изображений, блок 6 сжатия/развертывания сжимает данные в формате JPEG (Объединенная экспертная группа по фотографии) и выдает сжатые данные. Для воспроизведения данных видеопроцессор 8 развертывает также видеоданные с выхода мультиплексора 10 в соответствии с форматом MPEG или JPEG, в котором были сжаты данные, и выдает развернутые данные.

Для записи данных аудиопроцессор 11, содержащийся в блоке 6 сжатия/развертывания, сжимает аудиоданные, подаваемые с выхода блока 5 ввода аудио в формате MPEG, аудиоформате Долби или линейном формате импульсно-кодовой модуляции, и выдает сжатые данные. И наоборот, для воспроизведения данных аудиопроцессор 11 развертывает аудиоданные, подаваемые из мультиплексора 10, и выдает развернутые данные.

Кроме того, для записи данных мультиплексор 10 выполняет мультиплексирование с раделением времени видеоданных с выхода видеопроцессора 8 и аудиоданных с выхода аудиопроцессора 11 и выдает мультиплексированные данные в процессор 7 заглавной информации. И наоборот, для воспроизведения данных мультиплексор 10 разделяет мультиплексированные с разделением времени данные с выхода процессора 7 заглавной информации на видео и аудиоданные и подает эти данные в видеопроцессор 8 и аудиопроцессор 11 соответственно.

Привод 1 оптического диска также содержит мониторный блок 12, выполненный из дисплейного устройства для контролирования видеоданных, подаваемых из входного блока 3 ввода видео, аудиоданных, подаваемых из блока 5 ввода аудио, или видеоданных и аудиоданных, подаваемых из блока 6 сжатия/развертывания, и устройства обработки аудиоданных. Таким образом, привод 1 оптического диска, согласно данному изобретению, может контролировать захватываемые изображения и звуки, и результаты воспроизведения данных.

Привод 1 оптического диска также содержит видео/аудио кодер 13, который сжимает видео и аудиоданные, подаваемые из блока 3 ввода видео и блока 5 ввода аудио соответственно, или видео и аудиоданные, подаваемые из блока 6 сжатия/развертывания в заданных форматах соответственно, и выдает данные во внешнее устройство. Таким образом, привод 1 оптического диска, согласно данному изобретению, обеспечивает контролирование захватываемых изображений и звуков и результатов воспроизведения во внешнем устройстве.

Для записи данных в процессор 7 заглавной информации подаются мультиплексированные с разделением времени данные, подаваемые из блока 6 сжатия/развертывания, и он добавляет к мультиплексированным с разделением времени данным заглавную информацию, уникальную для DVD, заглавную информацию или т.п. к файлу расширения, подробное описание которого будет приведено ниже, под управлением ЦП 4, и выдает данные. Кроме того, в соответствии с информацией, поставляемой из ЦП 4, процессор 7 заглавной информации создает данные, такие как UDF, VMG, VTSI и т.д., и выдает эти данные в процессор 14 сигналов DVD. Для воспроизведения данных процессор 7 заглавной информации отделяет от выходных данных из процессора 14 сигналов DVD заглавную информацию, добавленную во время записи, и выдает ее в блок 6 сжатия/развертывания, и сообщает отделенную заглавную информацию в ЦП 4. Следует отметить, что "расширенный файл" является файлом, не заданным в стандартном видеоформате DVD, стандартного для оптического диска 2, и в данном варианте выполнения формат неподвижного изображения применяется в качестве расширенного файла.

Для записи данных процессор 14 сигналов DVD использует ОЗУ 15 для генерирования кода коррекции ошибок из выходных данных процессора 7 заглавной информации и добавляет код коррекции ошибок к выходным данным. Кроме того, процессор 14 сигналов DVD выполняет скремблирование, модуляцию 8/15 и т.п. и выдает цепочку данных, состоящую из результатов обработки, в виде последовательной цепочки данных в аналоговый блок 16 внешнего интерфейса.

И наоборот, для воспроизведения данных процессор 14 сигналов DVD выполняет коррекцию ошибок, декодирование и дескрамблирование выходных данных из аналогового блока 16 внешнего интерфейса, а именно обрабатывает выходные данные в обратном порядке относительно порядка обработки в процедуре записи данных и выдает результаты такой обработки в процессор 7 заглавной информации. Кроме того, процессор 14 сигналов DVD выполняет цифроаналоговое преобразование информации привода, такой как управление шпинделем, управление слежением, управление фокусировкой и управление салазками, в данных, подаваемых из ЦП 4, для создания таких сигналов привода, и подает сигналы привода в усилитель 18 для электродвигателей.

Аналоговый блок 16 внешнего интерфейса генерирует сигнал управления количеством света для лазерного луча, подлежащего излучению из лазерной головки 19 на оптический диск 2, и выдает управляющий сигнал. Для воспроизведения данных аналоговый блок 16 внешнего интерфейса поддерживает в соответствии с сигналом управления количеством света интенсивность лазерного луча, проецируемого на оптический диск 2 из оптической головки 19, на постоянной величине для считывания данных. И наоборот, для записи данных аналоговый блок 16 внешнего интерфейса изменяет уровень сигнала управления количеством света в соответствии с выходными данными процессора 14 сигналов DVD, для повышения интенсивности лазерного луча переменно от величины для воспроизведения данных до величины записи данных в соответствии с выходными данными из процессора 14 сигналов DVD.

Кроме того, аналоговый блок 16 внешнего интерфейса усиливает и обрабатывает результат измерения возвращенного света из оптической головки 19 для генерирования воспроизводимого сигнала, уровень которого изменяется в соответствии с цепочкой углублений (питов), образованных на оптическом диске 2, и обрабатывает воспроизводимый сигнал для двоичного дифференцирования с целью получения воспроизводимых данных, которые подаются в процессор 14 сигналов DVD. С помощью указанной обработки результата измерения возвращенного света аналоговый блок 16 внешнего интерфейса генерирует сигнал ошибки слежения и сигнал ошибки фокусировки, уровни которых изменяются в соответствии с величинами ошибки слежения и ошибки фокусировки соответственно, и выдает эти сигналы в виде цифрового сигнала в ЦП 4.

Усилитель 18 для электродвигателей получает сигналы привода из процессора 14 сигналов DVD и приводит в действие механизмы в соответствии с сигналами привода. В частности, усилитель 18 для электродвигателей приводит во вращение двигатель 20 шпинделя и двигатель 21 салазок с помощью одного из этих сигналов привода для управления шпинделем и управления салазками. Кроме того, усилитель 18 для электродвигателя приводит в действие исполнительное устройство, установленное в оптической головке 19, с помощью приводных сигналов для управления слежением и управления фокусировкой соответственно.

Двигатель 20 шпинделя производит захват оптического диска и приводит его во вращение с заданной скоростью. Двигатель 21 салазок обеспечивает перемещение оптической головки 19 радиально относительно оптического диска 2.

Получая сигнал управления количеством света из аналогового блока 16 внешнего интерфейса, оптическая головка 19 излучает лазерный луч из полупроводникового лазера, интегрированного в ней, и фокусирует лазерный луч над областью записи информации оптического диска 2 с помощью линз объектива. Возвращенный свет, а именно отраженная часть лазерного луча, проецируемого на оптический диск 2, направляется в заданный элемент фотодетектора оптической головки 19 через линзы объектива, а результат измерения света подается в аналоговый блок 16 внешнего интерфейса. Линзы объектива оптической головки 19 установлены с возможностью перемещения с помощью исполнительного механизма, приводимого в действие сигналами управления слежением и фокусировкой, с целью управления слежением и фокусировкой. Кроме того, интенсивность лазерного луча переменно увеличивается в соответствии с сигналом управления количеством света, за счет чего локально повышается температура области записи информации оптического диска 2 с целью записи в этом месте желаемых данных.

ЦП 4 предусмотрен в качестве контроллера системы для привода 1 оптического диска. Посредством выполнения программы, предварительно установленной в приводе 1 оптического диска, при получении сигналов выполнения операций от пользователя с панели управления (не изображена) и получении различных сигналов, измеренных аналоговым блоком 16 внешнего интерфейса, ЦП 4 управляет работой каждого из составляющих блоков. В частности, ЦП 4 получает сигнал ошибки слежения и сигнал ошибки фокусировки, измеряемые аналоговым блоком 16 внешнего интерфейса, для генерирования информации управления приводом слежения и фокусировки, преобразует эти сигналы с помощью процессора 14 сигналов DVD в аналоговые сигналы и подает аналоговые сигналы в усилитель 18 для электродвигателей, который в свою очередь управляет слежением и фокусировкой оптической головки 19. Кроме того, при получении заглавной информации, обнаруживаемой процессором 7 заглавной информации, ЦП 4 измеряет положение проецируемого лазерного луча, генерирует информацию управления приводом салазок из результата измерения и подает информацию в процессор 14 сигналов DVD с целью выполнения тем самым поиска и т.п. Аналогичным образом ЦП 4 выполняет управление приводом.

Выше было приведено описание основных операций, выполняемых ЦП 4 с оптическим диском 2. Ниже приводится описание со ссылками на фиг.5 операций, которые выполняет ЦП 4 для считывания или записи данных после включения привода 1 оптического диска. На этапе SP1 включают привод 1 оптического диска. Затем ЦП 4 выполняет переход с этапа SP1 на этап SP2, где он определяет на основе обнаружения оптического диска 2 с помощью механизма обнаружения (не изображен), установлен ли оптический диск 2 в привод оптического диска. Если результат определения на этапе SP2 является отрицательным (оптический диск 2 не установлен на место), то ЦП 4 повторяет операцию этапа SP2. И наоборот, когда привод 1 оптического диска включен с установленным на место оптическим диском 2 или когда оптический диск 2 был установлен после включения привода 1 оптического диска, т.е. когда результат указанного определения является положительным (оптический диск 2 установлен на место), то ЦП 4 переходит с этапа SP2 на этап SP3. Следует отметить, что если привод 1 оптического диска выключается, когда ЦП 4 повторяет операцию на этапе SP2, то ЦП 4 переходит непосредственно на этап SP4, где он выходит из этой процедуры воспроизведения или записи (выключает электропитание).

На этапе SP3 ЦП 4 приводит в действие двигатель 21 салазок для перемещения оптической головки 19 к самой внутренней окружности оптического диска 2 и получает результат считывания области на самой внутренней окружности из процессора 14 сигналов DVD. В случае, когда оптический диск 2 является завершенным диском, то ЦП 4 получает данные области VMG из процессора 14 сигналов DVD. И наоборот, если оптический диск 2 является не завершенным диском, то ЦП 4 получает информацию области RMA из процессора 14 сигналов DVD. Когда ЦП 4 на основе информации области RMA определяет, что данные уже были записаны в области записи данных в реальном времени оптического диска 2, то он выполняет поиск в оптическом диске данных VTSI и VTSTT VOBS в каждом VTS. Таким образом, так же как в приводе оптического диска для записи и воспроизведения обычного диска DVD, ЦП 4 получает информацию управления, необходимую для записи данных и для считывания данных с оптического диска 2.

В этой процедуре ЦП 4 получает данные области VMG, а также данные области UDF. При считывании области записи данных в реальном времени ЦП 4 получает также промежуточную информацию управления, если она записана в области записи данных в реальном времени. Таким образом, ЦП 4 получает также информацию управления для расширенного файла, не заданного в видеоформате DVD, с целью обеспечения считывания расширенного файла с оптического диска 2. ЦП 4 записывает и удерживает последовательности полученной таким образом информации управления во встроенной памяти.

Затем ЦП 4 переходит на этап SP5, где он определяет, имеет ли он команду на выброс оптического диска. Когда результат определения является положительным, то ЦП 4 подает команду в загрузочный механизм (не изображен) на выброс оптического диска 2 и затем переходит обратно на этап SP2.

И наоборот, когда он получает от пользователя команду, отличную от команды на выброс оптического диска 2, то ЦП 4 переходит с этапа SP5 на этап SP6, где он определяет, какую команду он имеет от пользователя: на запись (REC), на воспроизведение (РВ) или на выключение электропитания. Когда команда пользователя является командой РВ (на воспроизведение), то ЦП 4 переходит с этапа SP6 на этап SP7, где он выполняет воспроизведение файла с оптического диска 2, а затем возвращается на этап SP5.

Когда командой пользователя является команда REC (запись), то ЦП 4 переходит с этапа SP6 на этап SP8, где он выполняет запись подвижных или неподвижных изображений на оптический диск 2, а затем возвращается на этап SP5. Важно отметить, что когда оптический диск имеет заданные в нем за счет так называемого завершения области UDF и VMG, то ЦП 4 перепрыгивает через процедуру записи на этап SP5, поскольку оптический диск 2 был обработан с защитой от записи данных. Таким образом, если оптический диск 2 является диском DVD-RW, который завершен, но выполнен с возможностью стирания, то ЦП 4 стирает данные, существующие на оптическом диске 2, с ведома пользователя и выполняет запись данных.

Когда команда пользователя является командой на выключение электропитания, то ЦП 4 переходит с этапа SP6 на этап SP9, где он выполняет выключение электропитания привода 1 оптического диска, и затем возвращается на этап SP4, где он выходит из процедуры записи или воспроизведения.

При выполнении записи в одной из указанных выше процедур, когда оптический диск является диском DVD-R, ЦП 4 использует способ INC для записи файла подвижного или неподвижного изображения на оптический диск 2. С другой стороны, когда оптический диск является диском DVD-RW или DVD-RAM, то ЦП 4 использует способ ROW для записи файла подвижного или неподвижного изображения на оптический диск 2.

На фиг.5А-5Н показана графическая схема записи файла подвижного изображения и файла неподвижного изображения на оптический диск, не содержащего еще записанных в нем файлов, а именно на чистый диск, с помощью способа ROW. При обновлении информации RMA, полученной с оптического диска 2 и сохраняемой во встроенной памяти, ЦП 4 выполняет заполнение для резервирования областей UDF и VMG на оптическом диске 2. Кроме того, когда пользователем подается команда на запись файла подвижного изображения, то ЦП 4 задает посредством заполнения области VTSI и VTSM VOBS следующих названий на оптическом диске 2, как показано на фиг.5А. Кроме того, с помощью этих операций ЦП 4 обновляет данные RMA, удерживаемые в его встроенной памяти.

При получении команды от пользователя начать запись ЦП 4 последовательно записывает реальные данные в файл подвижного изображения для задания области VTSTT VOBS, затем генерирует информацию управления, включающую адрес положения начала записи, размер файла, дату записи и т.д., и записывает информацию управления для задания области VTSI BUP. Для записи последующих названий ЦП 4 резервирует, посредством заполнения, области VTSI и VTSM VOBS названий, как показано на фиг.5В. Затем ЦП 4 последовательно записывает информацию управления, начиная с позиции, находящейся на заданном числе областей, назад от позиции, где начиналась запись VTSTT VOBS, для задания областей VTSI и VTSM VOBS, завершая тем самым запись одного названия, как показано на фиг.5С. В этих операциях ЦП 4 записывает и удерживает информацию управления для названия в своей встроенной памяти.

Для записи следующего подвижного изображения ЦП 4 аналогичным образом управляет работой каждого из составляющих блоков для последовательной записи файлов подвижных изображений с помощью способа ROW, как и в обычном приводе оптического диска.

Во время этих операций ЦП 4 соответствующим образом обновляет данные RMA, удерживаемые в его памяти, и перезаписывает RMA на оптический диск 2 с помощью данных RMA, удерживаемых в его памяти, во время выброса оптического диска 2, выключения электропитания и т.д. Таким образом, если даже запись в памяти потеряна, привод 1 оптического диска способен получать доступ в подлежащий завершению оптический диск 2 с опорой на записанный RMA.

Следует отметить, что ЦП 4 выполняет указанные выше операции посредством соответствующего обновления таблицы управления, хранимой в памяти. Следует также отметить, что таблица управления обозначена на фиг.5 позицией TV.

Следует отметить, что таблица TV управления предназначена для управления областью программ на оптическом диске 2 и может содержать верхний и нижний адреса VTS, записанных в области программ, и области, не доступные для любого привода оптического диска только для воспроизведения (плеера DVD), указываются в таблице TV управления.

Таким образом, ЦП 4 записывает на оптический диск 2 вер
