Реферат



Класс 12 >I j 3

М 2286

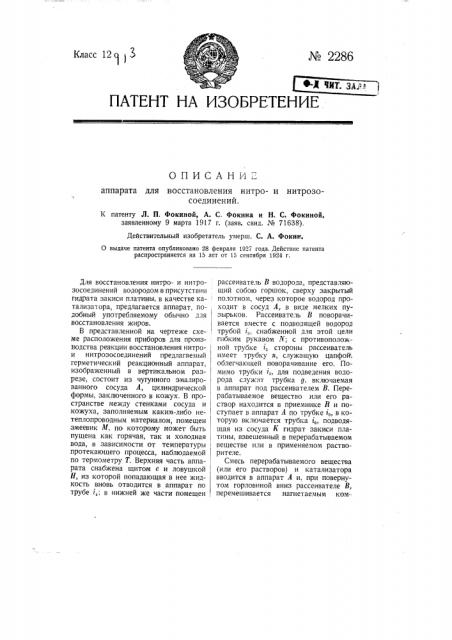

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОП И САНИ: аппарата для восстановления нитро- и нитрозосоединений.

К патенту Л. П. Фокиной, А. С. Фокина и Н. С. Фокиной, заявленному 9 марта 1917 r. (заяв. свид. Хе 71б38).

Действительный изобретатель умерш. С. А. Фокин.

0 выдаче патента опубликовано 28 февраля 1927 года. Действие патента распространяется на 15 лет от 15 сентября 1924 г.

Для восстановления нитро- и нитрозосоединений водородом в присутствии гидрата закиси платины, в качестве ка- тализаг ора> предлагается аппарат, по-, добный употребляемому обычно для восстановления жиров.

В представленной на чертеже схе- ме расположения приборов для производства реакции восстановления нитро- > и нитрозосоединений предлагаемый герметический реакционный аппарат., изображенный в вертикальном разрезе, состоит из чугунного эмалированного сосуда А, цилиндрической формы, заключенного в кожух. В пространстве между стенками сосуда и кожуха, заполняемым каким-либо нетеплопроводным материалом, помещен змеевик М, по которому может быть пущена как горячая, так и холодная вода, в зависимости от температуры

1 протекающего процесса, наблюдаемой по термометру Т. Верхняя часть аппарата снабжена щитом с и ловушкой

О, из которой попадающая в нее жидкость вновь отводится в аппарат по трубе 1,; в нижней же части помещен рассеиватель В водорода, представляющий собою горшок, сверху закрытый полотном, через которое водород проходит в сосуд А, в виде мелких пузь>рьков. Рассеиватель В поворачивается вместе с подводящей водород трубой i, снабженной для этой цели гибким рукавом Ж; с противоположной трубке т, стороны рассеиватель имеет трубку п, служащую цапфой ; облегчающей поворачивание его. Помимо трубки та, для подведения водорода служит трубка д> включаемая в аппарат под рассеивателем В. Перерабатываемое вещество или его раствор находится в приемнике тт и поступает в аппарат А по трубке т.Д в которую включается трубка г„ подводящая из сосуда K гидрат закиси платины, взвешенный в перерабатываемом веществе или в применяемом растворителе.

Смесь перерабатываемого вещества (или его растворов) и катализатора вводится в аппарат А и> при повернутом горловиной вниз рассеивателе В, перемешивается нагнетаемым компрессором водородом до полного растворения,катализатора, что узнается по пробе, взятой из крана m. Затем рассеиватель В повертывается в обычное положение (горловиной вверх), и газ заставляют циркулировать в системе. Жидкость под рассеивателем В перемешивается струей газа, притекающего по трубке д.

По окончании процесса (что узнается по пробе) катализатор выпадает в виде хлопьевидного осадка. Чтобы разгрузить аппарат, рассеиватель В повертывается горловиной вниз, газ пропускается еще некоторое время, а затем содержимое перепускается в фильтрующий прибор F (нуч-аппарат), откуда поступает в приемники

Z„Z,, соединенные с вакуум-насосом.

Предлагаемое устройство рассеивателя газа (а одновременно и смешивателя) позволяет легко вынуть его и сменить ткань. От одной смены ткани до другой аппарат А, таким образом, действует непрерывно.

Фильтрация производится лросасыванием готового продукта через пористый слой из кислотоулорного материала гг; собираемый с фильтра катализатор подвергается регенерации. Газы, пройдя ловушку П, поступают в холодильник Д, откуда сконденсировавшийся растворитель может быть возвращен в аппарат А, а водород ло трубе г проводится в приемник Е, в который лритекает из газгольдора для пополнения израсходованного на реакцию. Из приемника Е водород по трубам г„ i,„ ë, i., и g подается при помощи компрессора С в реакционный аппарат.

ПРЕДМЕТ ПАТЕНТА.

1. Аппарат для восстановления нитро- и нитрозосоединений водородом с применением гидрата закиси плати-! ны в качестве катализатора, отличающийся тем, что рассеиватель В водорода установлен в нагревателе .4 реакционной смеси поворотно и снабжен гибким рукавом г1 для подведения газа.

2. В указанном в и. 1 аппарате применение трубки д для подведения водорода в нижнюю часть нагревателя.

Типо-питографип «Красный Печатник», Ленинград, 3!еждународный, 7Ь.
