Вибратор

Вибратор

Иллюстрации

Показать все

Реферат

Изобретение относится к скважинному оборудованию, а именно к вибраторам, создающим пульсацию жидкости в НКТ для очистки от парафина при добыче нефти фонтанным способом или установками УЭЦН.

Известен вибратор [1], недостатком данного устройства является отсутствие включения устройства в работу при отложении парафина в внутренней поверхности НКТ и отключение после очистки НКТ.

Также известен вибратор [2]. Данное устройство также нельзя применять для очистки от парафина НКТ.

Цель изобретения - создание вибратора, возбуждающего колебания жидкости при отложении парафина в внутренней поверхности НКТ.

Указанная цель достигается тем, что он содержит верхний и нижний переводники, перегородку и подпружиненный ползун с кривошипом, соединенным с клапаном, поршень выполнен подпружиненным двухступенчатым и с хвостовиком, при этом во втулке, которая неподвижно установлена внутри корпуса, на оси установлен клапан, а корпус выполнен с отверстием для сообщения затрубного пространства с замкнутым пространством, образованным перегородкой и подпружиненным двухступенчатым поршнем, хвостовик которого имеет возможность фиксировать кривошип в нейтральном положении при снижении давления над двухступенчатым поршнем, при этом клапан в рабочей части выполнен вогнутым.

Существенным отличием заявляемого изобретения является то, что работа клапана, соединенного кривошипом, происходит в зависимости отложения парафина в внутренней поверхности НКТ. При повышении давления двухступенчатый поршень отжимается, при этом вибратор начинает работать за счет освобождения кривошипа, при снижении давления после очистки парафина поршень возвращается в исходное положение, то есть фиксируется кривошип, происходит остановка вибратора.

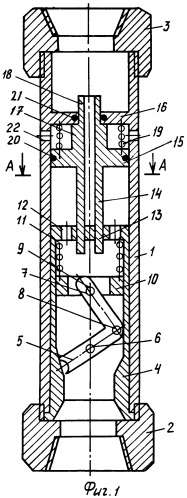

На фиг.1. приведена конструктивная схема вибратора.

Вибратор состоит из корпуса 1, переводников 2 и 3. Внутри корпуса неподвижно установлена втулка 4, в которой установлены клапан 5 при помощи оси 6, кривошип 7, соединенный с клапаном 5 с пальцем 8, ползун 10 с кривошипом 7 соединен штифтом 9. Ползун 10 подпружинен пружиной 11. Втулка 4 в нижнем конце имеет отверстие 12 и окна 13, через которые пропускаются хвостовики 14 двухступенчатого поршня 15, образующего с перегородкой 16 замкнутое пространство. Двухступенчатый поршень 15 подпружинен пружиной 19, имеет упор 17, уплотнения 20 и 21. Отверстие 22 служит для соединения затрубного пространства с замкнутым пространством, образованным перегородкой 16 и двухступенчатым поршнем 15.

Устройство устанавливается в колонне НКТ на месте начала отложения парафина. При отсутствии парафина в НКТ при установленном рабочем режиме двухступенчатый поршень 15 за счет выбранной жесткости пружины занимает нижнее положение, хвостовик 14 фиксирует в нейтральном положении кривошип 7 (фиг.3). При этом вибратор не создает пульсацию жидкости. При отложении парафина выше вибратора давление жидкости повышается, при этом двухступенчатый поршень 15 занимает верхнее положение, хвостовик 14 освобождает кривошип 7. Клапан 5 и связанные с ним кривошип 7 и ползун 10 начинают совершать колебания за счет гидравлических сил, происходит открытие и закрытие проходного канала втулки 4 клапаном 5, за счет этого создается пульсация жидкости, которая приводит к разрушению и удалению парафина от внутренней поверхности НКТ выше вибратора. После очистки НКТ давление снижается над двухступенчатым поршнем, хвостовик занимает положение, показанное на фиг.3.

Источники информации

1. Авторское свидетельство №1837653. Устройство для воздействия на призабойную зону скважины. Авторы: Габдрахимов М.С., Габдрахимов Н.М.

2. Авторское свидетельство №1503384. Скважинный вибратор. Авторы: Султанов Б.З., Хабибулин М.Я., Бадретдинов З.Х., Габдрахимов М.С.

Вибратор, включающий корпус с установленной внутри него втулкой, поршень и клапан, отличающийся тем, что он содержит верхний и нижний переводники, перегородку и подпружиненный ползун с кривошипом, соединенным с клапаном, поршень выполнен подпружиненным двухступенчатым и с хвостовиком, при этом во втулке, которая неподвижно установлена внутри корпуса, на оси установлен клапан, а корпус выполнен с отверстием для сообщения затрубного пространства с замкнутым пространством, образованным перегородкой и подпружиненным двухступенчатым поршнем, хвостовик которого имеет возможность фиксировать кривошип в нейтральном положении при снижении давления над двухступенчатым поршнем, при этом клапан в рабочей части выполнен вогнутым.
