Система передачи данных, устройство передачи данных, устройство записи данных и способ передачи данных

Система передачи данных, устройство передачи данных, устройство записи данных и способ передачи данных

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к системе передачи данных, устройству передачи данных, устройству записи данных и способу передачи данных, которые используются для передачи и/или записи данных содержания, таких как музыкальные данные.

Предпосылки изобретения

Обычно при использовании данных содержания, таких, как музыкальные данные, информацию, записанную на первичный носитель записи, такой, как HDD (привод жесткого диска) персонального компьютера, переносят на другой носитель записи, используемый в качестве вторичного носителя записи, так, чтобы можно было прослушивать данные, воспроизводимые со вторичного носителя записи. Следует отметить, что данные содержания включают музыкальные данные, видеоданные, данные игр и компьютерные программы, которые, в основном, предназначены для распространения, передачи и использования.

В этом случае HDD, установленный на персональном компьютере, используется для записи данных содержания, таких, как музыкальные данные, воспроизводимых с пакетного носителя записи, такого, как CD-DA (Цифровой аудио компакт-диск) или DVD (Универсальный цифровой диск), или используется для записи данных содержания, загружаемых с внешнего музыкального сервера или подобного устройства через сеть передачи данных на персональный компьютер, подключенный к сети. Затем пользователь соединяет персональный компьютер с устройством записи для записи данных на вторичный носитель записи и копирует или переносит данные содержания с HDD на вторичный носитель записи. Для прослушивания данных содержания используется устройство воспроизведения, предназначенное для воспроизведения данных со вторичного носителя записи.

Рассматриваемые примеры вторичного носителя записи включают карты памяти, в которых используется полупроводниковая память, такая как запоминающее устройство типа флэш, мини-диски, используемые в качестве магнитооптического диска, CD-R (компакт-диск с возможностью записи), CD-RW (компакт-диск с возможностью перезаписи), DVD-RAM, DVD-R и DVD-RW.

В последнее время стали очень популярными устройства записи и воспроизведения вторичных носителей записи, включающих полупроводниковые запоминающие устройства, мини-диски, CD-R, CD-RW, DVD-RAM, DVD-R и DVD-RW. Устройства записи и воспроизведения разрабатывают в различных вариантах воплощения, как стационарные устройства записи/воспроизведения и портативные устройства записи/воспроизведения. Пользователь может, таким образом, осуществлять запись и воспроизведение данных содержания с использованием одного из вариантов воплощения устройства записи и воспроизведения, который больше всего нравится пользователю или соответствует устройству, уже принадлежащему пользователю.

Следует отметить, что при таком использовании данных содержания следует, например, учитывать защиту авторских прав в отношении данных содержания. Предположим, например, что пользователь получает данные содержания через службу распространения данных содержания или покупает пакетный носитель, содержащий данные содержания, и после записи данных содержания на HDD пользователь может без каких-либо ограничений копировать их на вторичные носители записи. Такое использование данных содержания приводит к состоянию, при котором не обеспечивается соответствующая защита авторских прав для их обладателя. Для решения этой проблемы было предложено использовать множество договоренностей и технологий, обеспечивающих защиту авторских прав при обработке данных содержания в цифровом виде. Одно из соглашений представляет собой стандарт, называемый SDMI (Инициатива по защите цифровой музыки).

Тракт прохождения данных, определенный в стандарте SDMI, будет описан ниже. Во всяком случае, содержание, записанное на HDD, используемый в персональном компьютере в качестве первичного носителя записи, может соответствующим образом передаваться или записываться на вторичный носитель записи после защиты авторских прав и с учетом общих прав пользователя. Права пользователя включают право на частное копирование содержания. Примеры содержания, записанного на HDD, включают сетевое содержание и содержание, распространяемое на диске. Сетевое содержание представляет собой данные содержания, распространяемые внешним сервером на персональный компьютер, обычно с использованием сети, для записи на HDD. С другой стороны, содержание, распространяемое на диске, считывается с пакетного носителя для записи на HDD. Как описано выше, примеры пакетного носителя записи включают диски CD-DA и DVD. Пакетный носитель записи устанавливают на привод диска для воспроизведения содержания диска. Обычно привод диска установлен в персональном компьютере или соединен с персональным компьютером. Примеры привода диска включают привод CD-ROM.

Например, когда данные содержания переносятся при выполнении операции копирования с первичного носителя записи, такого, как HDD, на вторичный носитель записи такой, как мини-диск или карта памяти, предпринимаются меры по обеспечению защиты как авторских прав, так и права на частное копирование.

Для обеспечения такой защиты данные переносят с вторичного носителя записи, соответствующего стандарту SDMI, следующим образом.

Предполагается, что вторичный носитель записи, соответствующий стандарту SDMI, представляет собой носитель записи, включающий карту памяти, в которой используется полупроводниковое запоминающее устройство, такое, как запоминающее устройство типа флэш, соответствующее стандарту SDMI. Такой вторичный носитель записи используется для записи содержания в зашифрованном виде. На первичном носителе записи, таком как, например, HDD, содержание, соответствующее стандарту SDMI, записывается в зашифрованном состоянии так, что такое содержание будет скопировано на вторичный носитель записи в том же виде, также в зашифрованном состоянии.

Понятно, что устройство воспроизведения, на котором установлен такой вторичный носитель записи, имеет функцию дешифрования, позволяющую воспроизводить данные содержания, скопированные на вторичный носитель записи в зашифрованном состоянии.

На вторичном носителе записи, соответствующем стандарту SDMI, формат записи включает область, предназначенную для записи идентификатора содержания, используемого в качестве идентификатора, обозначающего каждый участок данных содержания.

Идентификатор содержания генерируется для каждого участка данных содержания, записанных на первичный носитель записи, такой, как HDD, используемый в устройстве в качестве первичного носителя записи, и записывается вместе с участком данных содержания. Когда данные содержания копируют на вторичный носитель записи, идентификатор содержания, идентифицирующий данные содержания, также записывают на вторичный носитель записи.

Идентификаторы содержания используются для управления правами в отношении содержания на первичном и вторичном носителях записи. Право на содержание, размещенное на первичном носителе записи, представляет собой право на перенос содержания с первичного носителя записи на вторичный носитель записи при выполнении операции копирования содержания на вторичный носитель записи. С другой стороны, право в отношении содержания, размещенного на вторичном носителе записи, представляет собой право на воспроизведение содержания с вторичного носителя записи.

Следует отметить, что в приведенном ниже описании передача данных содержания (передача права) с первичного носителя записи на вторичный носитель записи обозначается как регистрация на выходе. С другой стороны, передача данных содержания (в действительности, передача только права) с вторичного носителя записи на первичный носитель записи обозначается как регистрация на входе.

В соответствии со стандартом SDMI для регистрации на выходе и для регистрации на входе установлены правила использования передачи.

Например, для части данных содержания разрешено только до трех регистраций на выходе при передаче данных с первичного носителя записи на вторичный носитель записи. При этом в соответствии с правом передачи разрешено передавать участок данных содержания до трех раз.

При регистрации на выходе право также передается с первичного носителя записи на вторичный носитель записи. Таким образом, право на передачу для первичного носителя записи теперь позволяет передавать участок данных только не более двух раз. С другой стороны, вторичному носителю записи предоставляется право на воспроизведения.

С другой стороны, при регистрации на входе право возвращается с вторичного носителя записи на первичный носитель записи. Таким образом, вторичный носитель записи теряет право воспроизведения, в то время как на первичном носителе записи восстанавливается одно право на передачу.

Управление такой регистрацией на выходе и регистрацией на входе осуществляется для каждого участка данных содержания с использованием идентификатора содержания для идентификации участка данных содержания.

Кроме того, при регистрации на выходе участок данных содержания и идентификатор содержания, предназначенный для идентификации участка данных содержания, записывают на вторичный носитель записи. Вторичному носителю записи предоставляется право на воспроизведение для воспроизведения участка данных содержания. С другой стороны, в соответствии с правилами использования, первичный носитель записи рассматривается как передавший один идентификатор содержания и потерявший право на одну передачу.

С другой стороны, при регистрации на входе данные содержания в действительности не возвращаются. Вместо этого данные содержания просто стирают с вторичного носителя записи, и идентификатор содержания возвращается на первичный носитель записи для увеличения на единицу количества разрешений на передачу, предписанных правилами использования. При этом вторичный носитель записи теряет право на воспроизведение данных содержания.

Как описано выше, данные содержания копируют на вторичный носитель записи, соответствующий стандарту SDMI в зашифрованном виде для записи на носитель записи также в зашифрованном состоянии, и осуществляется управление правами содержания в случае регистрации на выходе или регистрации на входе для предотвращения неограниченного копирования данных содержания и для защиты авторских прав, а также, одновременно, для обеспечения прав пользователя на частное копирование.

Следует отметить, что данные содержания, загружаемые обычно с внешнего сервера на HDD, который служит в качестве первичного носителя записи, записывают на жесткий диск в зашифрованном состоянии с использованием ключа СК содержания.

В настоящем описании предполагается, что данные содержания, записанные на HDD, были получены в результате сжатия исходных данных содержания путем использования техники ATRAC3 (адаптивное кодирование акустических данных с преобразованием) или другой технологии сжатия и шифрования сжатых данных A3D путем использования ключа СК содержания. В настоящем описании выражение Е (х, у) используется для обозначения зашифрованных данных, полученных в результате шифрования данных у с использованием ключа х.

С другой стороны, выражение D {х, Е (х, у) } используется для обозначения дешифрованных данных, полученных в результате дешифрования зашифрованных данных Е (х, у) с использованием ключа х.

Таким образом, данные содержания, получаемые в результате сжатия исходных данных содержания и шифрования сжатых данных A3D с использованием ключа СК содержания, могут быть выражены в следующем виде:

Е (СК, A3D).

С другой стороны, дешифрованные данные, полученные в результате дешифрования зашифрованных данных Е (СК, A3D), с использованием ключа СК, выражаются следующим образом:

D {СК, Е (СК, A3D)}.

Кроме зашифрованных данных Е (СК, A3D) содержания, HDD, служащий в качестве первичного носителя записи, также используется для записи данных Е (KR, СК), представляющих содержание ключа СК, зашифрованного с использованием корневого ключа KR.

Таким образом, например, в случае зашифрованных данных Е (СК, A3D) содержания, загружаемых с внешнего сервера, зашифрованный ключ Е (KR, СК) содержания также загружается с сервера.

В этом случае при регистрации на выходе зашифрованных данных Е (СК, A3D) содержания на вторичный носитель записи, зашифрованные данные Е (СК, A3D) содержания и зашифрованный ключ Е (KR, СК) содержания должны быть переданы с HD, который служит в качестве первичного носителя записи, на вторичный носитель записи.

Устройство вторичного носителя записи содержит корневой ключ KR, предназначенный для дешифрования зашифрованного ключа Е (KR, СК) содержания для получения оригинального ключа СК содержания. Содержание СК затем используется для дешифрования зашифрованных данных Е (СК, A3D) содержания для получения оригинальных данных A3D содержания.

Однако в соответствии с желанием обладателя авторского права или по другим различным причинам корневой ключ KR может быть изменен, то есть корневой ключ KR может быть установлен для каждого участка данных содержания. Кроме того, обеспечивается функция наложения ограничений на целевые устройства распространения содержания путем обработки корневого ключа KR. Эта функция будет конкретно описана ниже.

Таким образом, в некоторых случаях производится распределение данных, называемых ЕКВ (блок разрешающего ключа). Кроме того, в некоторых случаях на обычном терминале для приема передаваемых данных содержания используется технология для подтверждения корневого ключа путем использования ЕКВ. То есть, ЕКВ распределяется с сервера для записи на HDD вместе с зашифрованными данными содержания и зашифрованным ключом содержания.

Рассмотрим случай, при котором мини-диск (или магнитооптический диск), который в последнее время стал очень популярным, используется в качестве вторичного носителя записи в устройстве записи мини-диска, соответствующего стандарту SDMI. В этом случае зашифрованные данные Е (СК, A3D) содержания, передаваемые на мини-диск при регистрации на выходе, записывают на мини-диск в том же виде в зашифрованном состоянии.

Затем при операции воспроизведения мини-диска устройство записи, соответствующее стандарту SDMI, осуществляет дешифрование зашифрованных данных Е (СК, A3D) содержания для получения данных D {СК, Е (СК, A3D)}=A3D содержания, которые представляют собой данные содержания, сжатые с использованием технологии сжатия ATRAC3. После этого устройство записи на мини-диск осуществляет заранее определенный процесс декодирования сжатых данных A3D содержания для получения на выходе воспроизводимых данных, таких, как музыкальные данные.

С другой стороны, в обычных системах использования мини-диска, которые также стали очень популярны в последнее время, данные на мини-диск записывают в незашифрованном состоянии. При этом, как и устройство воспроизведения мини-диска, обычная система мини-диска, естественно, не имеет функции дешифрования.

В результате, данные содержания, записанные на мини-диск с использованием устройства записи мини-диска, которое соответствует стандарту SDMI, не могут воспроизводиться на большинстве плееров мини-дисков, не соответствующих стандарту SDMI. То есть, данные содержания, записанные на мини-диск с использованием устройства записи мини-диска, соответствующего стандарту SDMI, не совместимы при воспроизведении с обычными плеерами мини-дисков.

Это означает, что соответствующее использование SDMI содержания, купленного обычным пользователем, ограничивается и ценность услуги по предоставлению данных SDMI обычному пользователю, а также уровень удовлетворенности пользователя такой услугой, следовательно, будет существенно ниже.

Для решения описанной выше проблемы, возникающей при операции записи, для копирования SDMI содержания на вторичный носитель записи такой, как мини-диск, установленный в устройстве записи мини-диска, не соответствующем стандарту SDMI, SDMI содержание дешифруют так, чтобы это содержание могло быть записано на мини-диск в таком же незашифрованном состоянии.

Однако, если будет разрешено выполнение такой операции копирования, станет возможно копировать данные содержания. И такая операция копирования оставляет пространство для возможности нелегального копирования, что приводит к опасности невозможности защиты авторских прав, которая является первостепенной задачей стандарта SDMI.

Для решения описанной выше проблемы в качестве способа передачи данных содержания заявитель настоящей заявки на патент предложил использовать технику передачи данных содержания, описанную ниже.

При работе по передаче данных содержания устройство передачи данных, которое служит в качестве устройства первичного носителя записи, осуществляет аутентификацию устройства записи данных, используемого в качестве устройства вторичного носителя записи, которое служит в качестве устройства назначения передачи. Если результат аутентификации будет положительным, передача данных содержания будет разрешена при условии, что провайдер содержания (такой, как владелец авторского права) разрешает такую передачу. Затем данные содержания передают в зашифрованном состоянии по линии передачи данных, и зашифрованные данные содержания дешифруют перед записью на вторичный носитель записи. Кроме того, осуществляется управление правами в отношении регистрации на выходе и регистрации на входе таких данных.

Таким образом, поскольку операция по копированию и записи данных содержания осуществляется в незашифрованном состоянии, обеспечивается большее удобство для пользователя, без потери функции защиты авторского права.

Благодаря использованию такой техники в системе, включающей персональный компьютер, используемый в качестве устройства передачи данных, и устройство записи на мини-диск, используемое в качестве устройства записи данных, передача содержания с первичного носителя записи, в качестве которого используется HDD, установленный в персональном компьютере, на вторичный носитель записи, в качестве которого используется мини-диск, установленный в устройство записи на мини-диске, в действительности будет вполне приемлемой как для провайдера содержания, так и для пользователя.

Благодаря использованию такого популярного носителя, как мини-диск, в качестве описанного выше устройства назначения проверки на выходе расширяются возможности использования мини-диска на практике. Однако бывают случаи, при которых устройство передачи данных, такое, как персональный компьютер, может не иметь возможности распознавания условий или других атрибутов носителя, в котором используется собственный уникальный способ управления данными. Мини-диск представляет собой пример такого носителя, в котором используется собственный уникальный способ управления данными.

Например, данные содержания, записанные на карту памяти, приведенную в качестве примера носителя, соответствующего стандарту SDMI, управляются с использованием FAT (таблицы размещения файлов) так, что карта памяти вполне совместима с персональным компьютером. То есть, персональный компьютер, который используется в качестве устройства передачи данных, позволяет получить информацию о состоянии карты памяти, подключенной в качестве съемного носителя записи, используемого в качестве устройства назначения при регистрации на выходе путем простого считывания FAT с карты. Состояние карты памяти обычно включает емкость записи карты и количество объектов содержания, записанных на карту.

Таким образом, когда требуется передать определенные данные на карту памяти при осуществлении регистрации на выходе, можно определить, могут или нет данные содержания быть переданы на карту памяти, с учетом емкости записи карты и другой информации.

Однако, в случае носителя, разработанного как устройство, в котором используется собственный уникальный способ управления данными для типичных звуковых данных, как в случае с мини-диском, персональный компьютер не может непосредственно получать информацию о состоянии носителя так, что невозможно сформировать определение при регистрации на выходе или при выполнении других операций.

Таким образом, когда в устройстве назначения для регистрации на выходе в качестве вторичного носителя записи предполагается использовать мини-диск или другой носитель записи, требуется, чтобы персональный компьютер, служащий в качестве устройства передачи данных, имел возможность распознавания состояния мини-диска или другого носителя записи.

Краткое описание изобретения

Таким образом, настоящее изобретение направлено на решение проблем, описанных выше, для создания устройства передачи данных с возможностью правильного распознавания состояния вторичного носителя записи для записи данных содержания в незашифрованном состоянии перед передачей данных содержания в незашифрованном состоянии между первичным носителем записи, используемым в устройстве передачи данных, и вторичным носителем записи.

Для достижения цели, описанной выше, в настоящем изобретении предложена система передачи данных, включающая устройство передачи данных и устройство записи данных, в котором установлен вторичный носитель записи.

Устройство передачи данных, в соответствии с настоящим изобретением, включает средство привода первичного носителя записи, предназначенное для записи данных на первичный носитель записи и воспроизведения с него, средство управления записью, предназначенное для управления средством привода первичного носителя записи для записи данных содержания на первичный носитель записи в зашифрованном состоянии, средство передачи данных, предназначенное для осуществления множества вариантов передачи данных, включая передачу данных содержания между устройством передачи данных и внешним устройством записи данных, которое предназначено для записи на вторичный носитель записи и воспроизведения с него, средство управления передачей команд, предназначенное для управления средством передачи данных для передачи на устройство записи данных команды, осуществляющей запрос на информацию о вторичном носителе записи, и средство получения информации, предназначенной для получения информации о вторичном носителе записи, передаваемой устройством записи данных.

Устройство передачи данных формирует определение в отношении того, должны или нет передаваться данные содержания, записанные на первичный носитель записи, на устройство записи данных, на основе информации о вторичном носителе записи, получаемой с помощью средства получения информации.

Устройство записи данных, в соответствии с настоящим изобретением, включает средство передачи данных, предназначенное для осуществления множества вариантов передачи данных с внешним устройством передачи данных, которые включают прием данных содержания с устройства передачи данных, средство привода вторичного носителя, предназначенное для записи данных на вторичный носитель записи и воспроизведения их с него, средство дешифрования, предназначенное для дешифрования зашифрованных данных содержания, принятых из устройства передачи данных, в данные содержания в незашифрованном состоянии, средство управления записью, предназначенное для управления средством привода вторичного носителя записи, для записи зашифрованных данных содержания, дешифрованных с помощью средства дешифрования, на вторичный носитель записи в незашифрованном состоянии, и средство управления передачей команды, предназначенное для управления средством передачи данных для передачи информации о вторичном носителе записи, которая представляет собой информацию, запрошенную устройством передачи данных, на устройство передачи данных в соответствии с командой, принятой с устройства записи данных при осуществлении запроса на информацию.

Кроме того, настоящее изобретение направлено на устройство передачи данных, включающее первичный носитель записи, предназначенный для записи зашифрованных данных содержания с помощью способа передачи данных, который осуществляется, когда устройство передачи данных соединено с устройством записи данных, которое позволяет осуществлять запись данных содержания на вторичный носитель записи и воспроизведение с него в незашифрованном состоянии для того, чтобы обеспечить возможность взаимной передачи информации для устройства передачи данных и устройства записи данных для выполнения процедуры подтверждения, предназначенной для подтверждения того, что вторичный носитель записи был установлен на устройство записи данных, процедуры получения информации о вторичном носителе записи, установленном в устройство записи данных, процедуры аутентификации, предназначенной для аутентификации законности использования устройства записи данных в качестве устройства назначения для передачи данных содержания, записанных на первичный носитель записи, процедуры определения, предназначенной для формирования определения в отношении того, следует или нет осуществлять обработку по передаче данных содержания, записанных на первичный носитель записи, на устройство записи данных, на основе информации, полученной в ходе выполнения процедуры получения информации, и процедуры передачи, предназначенной для передачи данных содержания в соответствии с результатом определения, сформированного в ходе выполнения процедуры определения.

В системе передачи данных, устройстве передачи данных, устройстве записи данных и в способе передачи данных информация о вторичном носителе записи включает информацию, указывающую, был или нет вторичный носитель записи установлен в устройство записи данных, информацию о названии вторичного носителя записи, установленного в устройстве записи данных, информацию о названиях участков данных содержания, записанных на вторичный носитель записи, установленный в устройство записи данных, информацию о емкости записи вторичного носителя записи, установленного в устройство записи данных, информацию о количестве участков данных содержания, записанных на вторичный носитель записи, установленный в устройстве записи данных, и информацию об атрибутах участков данных содержания, записанных на вторичный носитель записи, установленный в устройство записи данных.

В соответствии с настоящим изобретением, описанным выше, перед регистрацией на выходе данных содержания с устройства передачи данных на устройство записи данных, устройство передачи данных позволяет получать информацию о вторичном носителе записи, используемом в качестве устройства назначения при регистрации на выходе. Более конкретно, устройство передачи данных позволяет получать информацию о вторичном носителе записи, таком, как мини-диск, которая представляет собой информацию о названии вторичного носителя записи, емкости записи, значении подсчета дорожки (подсчета объекта содержания), названиях дорожек и атрибутах. Таким образом, устройство передачи данных позволяет сформировать правильное определение в отношении того, была или нет выполнена регистрация на выходе на основе состояния вторичного носителя записи.

Краткое описание чертежей

фиг.1 изображает поясняющую схему, представляющую структуру дерева техники шифрования, принятую в варианте воплощением настоящего изобретения;

фиг.2А и 2В - поясняющие схемы, изображающие ЕКВ способы шифрования, принятые в варианте воплощения;

фиг.3 - пояснительную схему, изображающую структуру ЕКВ способа шифрования, принятую в варианте воплощения;

фиг.4 - блок-схему, изображающую структуру системы передачи данных, принятую в варианте воплощения;

фиг.5 - пояснительную схему, изображающую типичные тракты прохождения данных SDMI содержания в соответствии с вариантом воплощения;

фиг.6 - блок-схему, представляющую устройство первичного носителя записи, в соответствии с вариантом воплощения;

фиг.7 - блок-схему, представляющую устройство вторичного носителя записи, в соответствии с вариантом воплощения;

фиг.8 - поясняющую схему, изображающую формат кластера мини-диска;

фиг.9 - пояснительную схему, изображающую структуру области системы мини-диска;

фиг.10 - пояснительную схему, изображающую сектор 0 U-ТОС (таблицы содержания пользователя) системы мини-диска;

фиг.11 - пояснительную схему, представляющую соединение сектора 0 U-TOC системы мини-диска;

фиг.12 - пояснительную схему, представляющую сектор 1 U-TOC системы мини-диска;

фиг.13 - схему последовательности выполнения операций, представляющую процесс аутентификации в соответствии с вариантом воплощения;

фиг.14 - пояснительную схему, изображающую данные с распределенным содержанием, предназначенные для передачи, и способ шифрования данных;

фиг.15А и 15 В - пояснительные схемы, изображающие типичную технологию шифрования, принятую в варианте воплощения, и DNK (узловые ключи устройств), используемые в данной технике;

фиг.16 - пояснительную схему, изображающую процедуру, принятую в варианте воплощения для дешифрования данных содержания;

фиг.17 - схему последовательности выполнения операций, представляющую регистрацию на выходе, осуществляемую в варианте воплощения;

фиг.18 - продолжение схемы последовательности выполнения операций, представляющей регистрацию на выходе, осуществляемую в варианте воплощения;

фиг.19 - пояснительную схему, представляющую команду управления объектом записи, используемую в варианте воплощения;

фиг.20 - пояснительную схему, изображающую команду отклика объекта записи, используемую в варианте воплощения;

фиг.21 - пояснительную схему, изображающую команду управления регистрацией на выходе, используемую в варианте воплощения;

фиг.22 - пояснительную схему, представляющую команду отклика регистрации на выходе, используемую в варианте воплощения;

фиг.23 - схему последовательности выполнения операций, представляющую регистрацию на входе, осуществляемую в варианте воплощения;

фиг.24 - пояснительную схему, представляющую команду управления регистрацией на входе, используемую в варианте воплощения;

фиг.25 - пояснительную схему, изображающую подфункции команды управления регистрации на входе, используемой в варианте воплощения;

фиг.26 - пояснительную схему, представляющую команду отклика регистрации на входе, используемую в варианте воплощения;

фиг.27 - пояснительную схему, изображающую генерирование идентификатора содержания в варианте воплощения;

фиг.28 - идентификаторы содержания ассоциированной таблицы в варианте воплощения;

фиг.29 - схему последовательности выполнения операций, осуществляемых в варианте воплощения, для получения информации о носителе;

фиг.30 - продолжение схемы последовательности выполнения операций, выполняемых в варианте воплощения, для получения информации о носителе;

фиг.31 - пояснительную схему, изображающую команду управления инклюзивного входа в систему, используемую в варианте воплощения;

фиг.32 - пояснительную схему, изображающую команду управления инклюзивного выхода из системы, используемую в варианте воплощения;

фиг.33 - пояснительную схему, изображающую команду управления получения статуса диска, используемую в варианте воплощения;

фиг.34 - пояснительную схему, изображающую команду отклика получения статуса диска, используемую в варианте воплощения;

фиг.35 - пояснительную схему, изображающую команду управления получения названия диска, используемую в варианте воплощения;

фиг.36 - пояснительную схему, изображающую команду отклика получения названия диска, используемую в варианте воплощения;

фиг.37 - пояснительную схему, изображающую команду управления получения информации о емкости диска, используемую в варианте воплощения;

фиг.38 - пояснительную схему, изображающую команду управления отклика получения информации о емкости диска, используемую в варианте воплощения;

фиг.39 - пояснительную схему, изображающую команду отклика получения информации о емкости диска, используемую в варианте воплощения;

фиг.40 - пояснительную схему, изображающую команду управления для получения значения подсчета аудиодорожки, используемую в варианте воплощения;

фиг.41 - пояснительную схему, изображающую команду отклика получения значения подсчета аудиодорожки, используемую в варианте воплощения;

фиг.42 - пояснительную схему, изображающую команду управления получением названия аудиодорожек, используемую в варианте воплощения;

фиг.43 - пояснительную схему, изображающую команду отклика получением названия аудиодорожек, используемую в варианте воплощения;

фиг.44 - пояснительную схему, изображающую команду управления считывания информационного блока для атрибутов дорожки;

фиг.45 - пояснительную схему, изображающую команду отклика считывания информационного блока для атрибутов дорожки;

фиг.46 - пояснительную схему, изображающую команду управления считывания информационного блока для режима дорожки;

фиг.47 - пояснительную схему, изображающую команду отклика считывания информационного блока для режима дорожки;

фиг.48 - пояснительную схему, изображающую команду управления считывания информационного блока для размера дорожки; и

фиг.49 - пояснительную схему, изображающую команду отклика считывания информационного блока для размера дорожки.

Наилучший вариант осуществления изобретения

Предпочтительный вариант воплощения настоящего изобретения поясняется ниже в подразделах, представленных в следующем порядке.

1. Структура дерева ключей кодирования и ЕКВ

2. Конфигурация системы

3. Тракты прохождения данных SDMI содержания

4. Типичная конфигурация устройства передачи данных (Устройство первичного носителя записи или ПК)

5. Типичная конфигурация устройства записи данных (Устройство вторичного носителя записи или устройство записи/воспроизведения)

6. Управление мини-диском

7. Процесс аутентификации

8. Шифрование содержания

9. Регистрация на выходе/Регистрация на входе содержания

10. Способ генерирования идентификаторов содержания и управления ими

11. Получение информации о носителе

1. Структура дерева ключей кодирования и ЕКВ

Прежде всего, перед тем, как будет подробно описана система передачи данных в соответствии с вариантом воплощения настоящего изобретения, опишем организацию ключей шифрования, используемых при распространении содержания.

Для начала со ссылками на фиг. 1, 2А, 2В и 3 приведем следующее описание, поясняющее схему использования ключа шифрования для устройств и схему распространения данных, которые используются для распространения зашифрованных данных от распространителя содержания на устройства, каждое из которых служит в качестве приемника содержания.

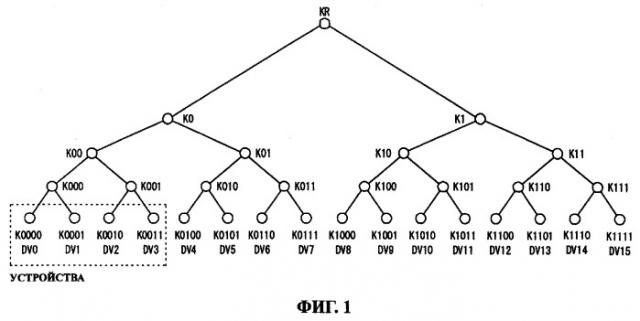

На фиг.1 показана пояснительная схема, представляющая структуру дерева ключей шифрования. Ссылками от DV0 до DV15 в нижнем слое иерархической структуры дерева, показанной на фиг.1, обозначены устройства на стороне приема содержания. Таким образом, каждый лист иерархической структуры дерева соответствует такому устройству.

Каждому из устройств DV0 до DV15 во время производства, в ходе поставки или в последующем предоставляется набор ключей. Записанный в память, установленный в каждом из устройств, предоставленный устройству набор ключей включает ключ листа, назначенный листу, представляющему устройство в иерархической структуре дерева, показанной на фиг.1, и ключ узла, назначенный узлу, между листом и корнем иерархической структуры дерева. Ключи, входящие в такой набор ключей, обозначаются как DNK (Ключи узла устройства), примеры которых описаны ниже.

Ссылками от К0000 до К1111 на нижнем уровне иерархической структуры дерева, показанной на фиг.1, обозначены ключи листов, предоставленные устройствам от DV0 до DV15, соответственно. Ссылкой KR обозначен корневой ключ, назначаемый для корня на вершине иерархической структуры дерева. Кличи от К000 до K111 представляют собой ключи узлов, назначаемые для узлов второго от нижнего иерархического уровня. В приведенном ниже описании ключи узлов могут означать ключи узлов, включая корневой ключ KR, назначаемый для корня.

В иерархической структуре дерева, показанной на фиг.1, DNK, предоставляемый устройству DV0, включает ключ К0000 лис
