Молоток и головка молотка с фронтальным гвоздодером

Молоток и головка молотка с фронтальным гвоздодером

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к молоткам и головкам молотков, которые могут использоваться для извлечения гвоздей или других крепежных деталей. В частности, изобретение относится к молотку или головке молотка с передним экстрактором.

Уровень техники

Обычные молотки большей частью имеют гвоздодеры либо с прямым, либо с искривленным разрезом. Гвоздодеры обоих типов используются для извлечения гвоздей. Эти столярные молотки имеют ударную головку или боек в передней части головки молотка, а гвоздодер - в задней части головки молотка, противоположной бойку. Столярные молотки применяются для различных работ в быту и в строительстве, таких как изготовление рам и чистовая обработка, а также для работ по разборке и сносу. Конечно, эти работы приведены только в качестве примеров использования; молотки могут применяться в самых разнообразных целях.

Существенным недостатком стандартных столярных молотков является то, что с их помощью нельзя выдернуть гвоздь легко и быстро. Это происходит главным образом из-за того, что с вытягиванием гвоздя приблизительно на один дюйм действие рычага в значительной степени ослабляется. Дело в том, что при извлечении гвоздя обычным столярным молотком точка опоры удаляется от гвоздя, тем самым существенно уменьшая действие рычага и существенно увеличивая усилие, которое должен приложить пользователь для дальнейшего извлечения гвоздя. Этот недостаток обычного столярного молотка особенно сильно проявляется, когда конструкция гвоздей затрудняет их извлечение. Например, большие гвозди, гвозди с клеевым покрытием или гвозди с ребристым стержнем извлекаются с большим трудом, так что для этого пользователю приходится прилагать значительное усилие.

Другой недостаток обычного столярного молотка касается извлечения относительно длинных гвоздей или гвоздей, уже частично извлеченных из поверхности. Из-за положения стандартного гвоздодера по отношению к ударной части головки молотка полное извлечение часто затруднительно. Кроме того, если гвоздь, который нужно извлечь, особенно длинный, то при его извлечении с помощью обычного столярного молотка он может сильно погнуться, что в еще большей степени затруднит его окончательное извлечение. Чтобы извлечь такие длинные гвозди, плотнику зачастую помимо молотка приходится применять специальный гвоздодер или использовать деревянный брусок или какой-либо другой предмет, подложенный под головку молотка, для подъема молотка таким образом, чтобы можно было установить точку опоры над поверхностью для увеличения рычажного воздействия.

В попытках преодолеть вышеописанные недостатки обычных столярных молотков были предложены различные решения. В частности, патенты США №6279876, №5441236, №5249776, №5060911, №4998996, №4533116, №4422620, №2657903, и №2589046 представляют столярные молотки, в которых расположение точки опоры улучшено или в других случаях регулируется, обеспечивая адекватное рычажное усилие для облегчения извлечения гвоздя, в особенности длинных гвоздей. В таких случаях предлагаемые молотки снабжены подвижным механизмом, продленным наружу от верхушки молотка, который обеспечивает приподнятую точку опоры, позволяющую извлекать длинные гвозди. В предложенных решениях, однако, используются различные движущиеся детали, что повышает стоимость и уменьшает прочность молотков. Кроме того, в ряде предложенных вариантов молотки приходится регулировать вручную, чтобы обеспечить перемещение точки опоры, что делает использование молотков с такими свойствами утомительным, неудобным и отнимающим много времени. Подвижная, перемещающаяся точка опоры также уменьшает прочность молотков и наряду с износом и поломками механизма точки опоры, к которым неизбежно приводит обычное ударное и раскалывающее использование молотков, вызывает значительный риск получения травмы пользователем.

С целью преодоления вышеописанных недостатков обычных столярных молотков предлагались и другие решения. Например, патенты США №2239719, №1535685, №1425369, и №559049 предлагают молотки с несколькими захватами, позволяющими захватить и извлечь длинные гвозди и гвозди, уже удаленные от поверхности на разную длину. Однако эти предложенные столярные молотки, тем не менее, не в состоянии преодолеть недостаток рычажного усилия, вызванный сдвигом точки опоры по отношению к гвоздю. Различные предложенные варианты не могут устранить неэффективность, связанную с извлечением стандартными средствами, и, в свою очередь, создают дополнительные проблемы, вызывающие либо новые недостатки, такие как поломки, неустойчивость, потери времени, изнашивание и возможные травмы, либо всевозможные препятствия нормальной работе обычного столярного молотка.

Еще одним недостатком обычного столярного молотка является то, что из-за расположения гвоздодера на головке молотка пользователь должен изменить положение руки и(или) перевернуть молоток, чтобы использовать гвоздодер. Это снижает производительность в тех случаях, когда гвозди должны забиваться и извлекаться постоянно и быстро. Например, непрочные гвозди, такие как алюминиевые, медные или оцинкованные, часто гнутся при забивании в твердые деревянные или другие поверхности. Конечно, такой погнутый гвоздь нужно удалить и заменить неповрежденным гвоздем. Для каждого извлечения одного и забивания другого гвоздя взамен потребуется дважды изменить положение руки и(или) перевернуть столярный молоток. Патент США №1252903 описывает штукатурный молоток с гвоздодером, расположенным под бойком на той же стороне молотка. Однако штукатурный молоток по патенту '903 не может использоваться в качестве стандартного молотка, поскольку гвоздодер не создает противовеса бойку молотка. Более того, гвоздодер представленного штукатурного молотка не в состоянии обеспечить достаточное рычажное воздействие для доведения до конца работы и полного извлечения большей части гвоздей. В частности, длинные гвозди и гвозди, выступающие из поверхности на различное расстояние, не могут быть легко извлечены при помощи представленного штукатурного молотка. Кроме того, для извлечения большей части гвоздей требуется постоянно изменять положение представленного штукатурного молотка, чтобы захватывать гвозди при помощи отдельных от гвоздодера устройств, и использовать дополнительные средства, такие как деревянные бруски, для полного извлечения гвоздя. В этом отношении представленный штукатурный молоток имеет те же недостатки, что и в предложенных решениях, относящиеся к проблемам, связанным с использованием обычного столярного молотка для извлечения гвоздей.

Наконец, патент США № D438082 представляет промышленный образец, относящийся к молотку с приспособлением для удержания гвоздя в нужном положении таким образом, чтобы пользователю не приходилось удерживать гвоздь другой рукой в начале забивания его в поверхность. Гвоздь удерживается на месте установочным винтом, который захватывает стержень гвоздя. Однако использование этого удерживающего приспособления обременительно, поскольку оно требует затягивания и отпускания установочного винта каждый раз, когда пользователь хочет применить удерживающее приспособление.

Таким образом, из вышеописанного понятно, что существует неудовлетворенная потребность в создании улучшенного молотка, лишенного вышеописанных недостатков обычных молотков, известных из уровня техники. В частности, существует потребность в улучшенном молотке, который облегчит процесс извлечения гвоздей, позволит полноценно использовать молоток по прямому назначению и обеспечит дополнительную функциональность и отличительные черты, повышающие эффективность молотка.

Раскрытие изобретения

В свете вышеизложенного одним из преимуществ настоящего изобретения является создание молотка, облегчающего извлечение гвоздей из поверхностей.

Другим преимуществом настоящего изобретения является создание молотка, обеспечивающего практически постоянную точку опоры молотка, так что усилие, необходимое для извлечения гвоздя, не требуется увеличивать по мере его извлечения.

Еще одним преимуществом настоящего изобретения является создание молотка, позволяющего извлекать гвозди, не меняя положения руки и не переворачивая молоток.

Еще одним преимуществом настоящего изобретения является создание молотка, облегчающего извлечение длинных гвоздей.

Дополнительным преимуществом настоящего изобретения является создание молотка, способствующего правильному позиционированию деревянных балок стандартного размера посредством облегчения их скручивания.

Другое преимущество настоящего изобретения состоит в создании молотка, облегчающего начало забивания гвоздя в поверхность.

Еще одним преимуществом настоящего изобретения является создание молотка, который, повышая производительность и эффективность извлечения гвоздей, в то же время позволяет использовать молоток по его прямому назначению.

Этими и другими преимуществами и отличительными особенностями обладает молоток в соответствии с одним вариантом изобретения, который содержит ручку с первым концом; головку молотка, прикрепленную к первому концу ручки, причем головка молотка имеет боек с ударной поверхностью, которая определяет переднюю сторону молотка; и промежуточную секцию, прикрепленную к бойку, причем промежуточная секция содержит, по меньшей мере, один передний экстрактор.

В одном варианте реализации изобретения промежуточная секция содержит паз, который проходит, по меньшей мере, черед один передний экстрактор. В соответствии с другим вариантом реализации изобретения, по меньшей мере, один передний экстрактор выполнен в виде ряда передних экстракторов, образованных, по меньшей мере, одной прорезью в промежуточной секции. В другом варианте прорезь имеет угловую форму, при этом ширина прорези уменьшается по направлению к промежуточной секции.

Согласно другому варианту настоящего изобретения промежуточная секция расположена по диагонали между нижней стороной бойка и ручкой и прикреплена к последней. Конечно, в альтернативных вариантах промежуточная секция может выступать в виде консоли. Промежуточная секция прикреплена к бойку и(или) ручке при помощи сварки либо другим способом крепления или, в альтернативном варианте, выполнена как одно целое с бойком и(или) ручкой.

В соответствии с еще одним вариантом, по меньшей мере, один передний экстрактор промежуточной секции включает первый передний экстрактор, проходящий в виде консоли по существу параллельно ручке и отстоящий приблизительно на 1 5/8 дюйма от ручки. Кроме того, молоток может дополнительно содержать второй передний экстрактор, проходящий в виде консоли между ручкой и первым передним экстрактором, причем второй экстрактор короче первого и отстоит приблизительно на 1 1/4 дюйма от ручки.

В соответствии с другим вариантом настоящего изобретения размер прорези позволяет удерживать в ней шляпку гвоздя с консольным выступом указанного гвоздя по существу перпендикулярно ударной поверхности. В качестве альтернативы или в дополнение к вышеизложенному передние экстракторы намагничены, что позволяет удерживать гвоздь с консольным выступом указанного гвоздя по существу перпендикулярно ударной поверхности.

В соответствии с другим аспектом настоящее изобретение предлагает молоток, содержащий ручку с первым концом, головку молотка, прикрепленную к первому концу ручки, причем головка молотка имеет боек с ударной поверхностью, которая определяет переднюю сторону молотка; и промежуточную секцию, прикрепленную по меньшей мере к одному из элементов, включающих указанный боек и указанную ручку, причем промежуточная секция содержит ряд передних экстракторов, обращенных к передней стороне молотка и расположенных рядом с головкой молотка. В одном из вариантов промежуточная секция содержит паз, проходящий через ряд передних экстракторов, который образован, по меньшей мере, одной прорезью в промежуточной секции.

В соответствии с еще одним вариантом промежуточная секция расположена по диагонали между нижней стороной бойка и ручкой. При этом промежуточная секция может быть прикреплена к нижней стороне бойка и ручке. В альтернативном варианте промежуточная секция с рядом передних экстракторов либо прикреплена к ручке и консольно выступает от нее, либо прикреплена к бойку и консольно выступает от него.

В одном варианте ряд передних экстракторов образован, по меньшей мере, одной прорезью в промежуточной секции, и этой прорези может быть придана угловая форма, чтобы ширина прорези уменьшалась по направлению к промежуточной секции. В другом варианте размер прорези позволяет удерживать в ней шляпку гвоздя. В альтернативном варианте, или наряду с этим, передние экстракторы могут быть намагничены, что позволяет удерживать в них шляпки гвоздей.

В дальнейшем аспекте изобретение предлагает головку молотка, содержащую боек с ударной поверхностью, которая определяет переднюю сторону головки молотка; и промежуточную секцию, прикрепленную к бойку, причем промежуточная секция содержит ряд передних экстракторов, расположенных рядом с бойком и выполненных с возможностью извлечения гвоздей. В соответствии с одним из вариантов ряд передних экстракторов включает первый передний экстрактор, консольно выступающий от промежуточной секции, и второй передний экстрактор, консольно выступающий от промежуточной секции.

В соответствии с другим вариантом первый передний экстрактор длиннее второго переднего экстрактора, и оба они, первый передний экстрактор и второй передний экстрактор, по существу параллельны ударной поверхности. Промежуточная секция предпочтительно содержит паз, который проходит через первый передний экстрактор и второй передний экстрактор, образованные, по меньшей мере, одной прорезью в промежуточной секции.

В соответствии с еще одним вариантом прорезь имеет размер, позволяющий удерживать шляпку гвоздя с консольным выступом указанного гвоздя по существу перпендикулярно ударной поверхности. В альтернативном варианте, или в дополнение к этому, передний экстрактор может быть намагничен.

В дальнейшем аспекте изобретение предлагает головку молотка, содержащую боек с ударной поверхностью, которая определяет переднюю сторону головки молотка; первый передний экстрактор и второй передний экстрактор, которые консольно выступают от бойка, причем первый и второй передние экстракторы выполнены с возможностью извлечения гвоздей. В таком варианте первый передний экстрактор предпочтительно длиннее второго переднего экстрактора, и оба передних экстрактора по существу параллельны ударной поверхности.

В соответствии с одним из вариантов головка молотка содержит паз, который проходит через первый передний экстрактор и второй передний экстрактор, и прорезь между первым передним экстрактором и вторым передним экстрактором. Размер прорези позволяет удерживать в ней шляпку гвоздя таким образом, что указанный гвоздь удерживается в пазу, консольно выступая по существу перпендикулярно ударной поверхности. В альтернативном варианте, или в дополнение к этому, передние экстракторы могут быть намагничены.

В еще одном аспекте изобретение предлагает способ извлечения гвоздя из поверхности, в котором размещают молоток вблизи гвоздя с обеспечением соприкосновения ударной поверхности молотка, определяющей переднюю сторону молотка, с поверхностью, из которой должен быть извлечен гвоздь, захватывают гвоздь первым передним экстрактором, обращенным к передней стороне молотка и расположенным рядом с ударной поверхностью молотка, поворачивают ручку молотка относительно ударной поверхности для частичного извлечения гвоздя из поверхности, освобождают гвоздь из первого переднего экстрактора, захватывают гвоздь вторым передним экстрактором, обращенным к передней стороне молотка и расположенным между первым передним экстрактором и ручкой молотка, и поворачивают ручку молотка относительно ударной поверхности для дальнейшего извлечения гвоздя из поверхности.

В одном варианте способа освобождают гвоздь из второго переднего экстрактора, захватывают гвоздь третьим передним экстрактором, обращенным к передней стороне молотка и расположенным между вторым передним экстрактором и ручкой молотка, и поворачивают ручку молотка относительно ударной поверхности для полного извлечения гвоздя из поверхности.

Краткое описание чертежей

Эти и другие преимущества и особенности настоящего изобретения станут более очевидными из дальнейшего подробного описания предпочтительных вариантов настоящего изобретения, сопровождаемых чертежами, где

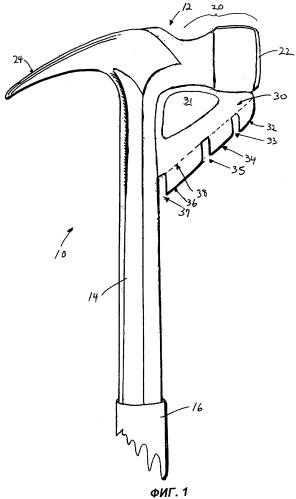

на фиг.1 представлен частичный вид сбоку молотка в соответствии с одним из вариантов настоящего изобретения;

на фиг.2 представлен вид спереди молотка по фиг.1;

на фиг.3 представлен частичный вид сбоку молотка по фиг.1 в процессе извлечения гвоздя при помощи имеющегося на нем стандартного гвоздодера;

на фиг.4 представлен частичный вид сбоку молотка по фиг.1 в процессе извлечения гвоздя при помощи имеющегося на нем переднего экстрактора;

на фиг.5 представлен вид сбоку молотка по фиг.1 в процессе извлечения гвоздя из вертикальной поверхности при помощи стандартного гвоздодера;

на фиг.6 представлен вид сбоку молотка по фиг.1 в процессе извлечения гвоздя из вертикальной поверхности при помощи переднего экстрактора молотка в соответствии с одним из вариантов настоящего изобретения;

на фиг.7 представлен частичный вид сбоку молотка в соответствии с другим вариантом настоящего изобретения;

на фиг.8 представлен частичный вид сбоку молотка в соответствии с другим вариантом настоящего изобретения;

на фиг.9 представлен частичный вид сбоку молотка в соответствии с еще одним вариантом настоящего изобретения;

на фиг.10 представлен частичный вид сбоку молотка в соответствии с другим вариантом настоящего изобретения;

на фиг.11 представлен вид спереди молотка по фиг.10;

на фиг.12 представлен вид сбоку молотка по фиг.10 в процессе извлечения гвоздя из вертикальной поверхности при помощи передних экстракторов; и

на фиг.13 представлен частичный вид сбоку молотка в соответствии с еще одним вариантом настоящего изобретения.

Осуществление изобретения

Как очевидно любому специалисту, молоток и головка молотка в соответствии с настоящим изобретением лишены вышеупомянутых недостатков молотков, известных из уровня техники. В частности, решение по настоящему изобретению облегчает извлечение гвоздей и улучшает досягаемость для пользователя частично извлеченных гвоздей так, что они могут быть извлечены полностью. Кроме того, молоток и головка молотка в соответствии с одним из вариантов настоящего изобретения также облегчают вбивание гвоздя и упрощают вращение балки. В этом отношении, поскольку разные чертежи, обсуждаемые ниже, показывают полностью молоток, который включает ручку, изготовленную заодно с головкой молотка, следует учитывать, что настоящее изобретение также охватывает головку молотка, которая может легко быть прикреплена к отдельной ручке, образуя молоток. Следовательно, различные особенности настоящего изобретения, описанные ниже, относятся как к молоткам, так и головкам молотков.

На фиг.1 представлен частичный вид сбоку молотка 10 в соответствии с одним из вариантов настоящего изобретения. Следует отметить, что хотя молоток 10, представленный в настоящем варианте так же, как и другие варианты, представленные ниже, относится к столярным молоткам, обычно используемым плотниками, домовладельцами и т.п., настоящее изобретение не ограничивается этим и может быть реализовано также и для других типов молотков.

Обратимся вновь к фиг.1. Молоток 10 в представленном варианте состоит из головки 12, прикрепленной к первому концу ручки 14. Ручка 14 молотка 10 снабжена держателем 16 (показан частично), чтобы пользователю было легче обращаться с молотком 10. Головка 12 молотка 10 имеет боек 20, вытянутый по существу перпендикулярно ручке 14. На конце бойка 20 находится ударная поверхность 22 для забивания гвоздей, крепежных деталей и т.д. Кроме того, на головке 12 молотка 10 имеется стандартный гвоздодер 24 с V-образным вырезом для захвата шляпки гвоздя и извлечения гвоздя. Наличие гвоздодера 24 позволяет использовать изображенный молоток 10 обычным способом.

В изображенном варианте молотка 10 имеется также промежуточная секция 30, расположенная по диагонали между нижней поверхностью бойка 20 и передней стороной ручки 14 молотка 10. В изображенном варианте вследствие диагонального расположения промежуточной секции 30 между промежуточной секцией 30, головкой молотка 12 и ручкой 14 образуется отверстие 31, как показано на чертеже. Промежуточная секция 30 снабжена первым, вторым и третьим передними экстракторами 32, 34 и 36 соответственно. Здесь передние экстракторы 32, 34 и 36 сформированы на промежуточной секции 30 выемками или прорезями 33, 35 и 37 соответственно.

Прорези 33, 35 и 37, образованные на промежуточной секции 30, предпочтительно имеют размер, позволяющий захватывать шляпки гвоздей или другие крепежные детали передними экстракторами 32, 34 и 36 для их извлечения. В этом смысле, поверхность 38 промежуточной секции 30, обозначенная пунктирной линией, определяет контактную поверхность паза для направления движения гвоздя или другой крепежной детали в процессе извлечения. Кроме того, передние экстракторы 32, 34 и 36 последовательно расположены вдоль промежуточной секции 30, чтобы облегчить извлечение гвоздей или других крепежных элементов, выступающих из поверхности, такой как стена или балка, на разную длину. Последовательное расположение передних экстракторов 32, 34 и 36 предоставляет также возможность последовательного воздействия для облегчения извлечения длинных гвоздей или других крепежных элементов.

На фиг.2 представлен вид спереди молотка 10 по фиг.1, причем для ясности одинаковые элементы на этих чертежах имеют одинаковые номера. Как можно видеть, предпочтительно, чтобы промежуточная секция 30 не была шире бойка 20 молотка 10, так, чтобы промежуточная секция 30 не препятствовала полноценному использованию молотка 10 со стандартным гвоздодером по его прямому назначению. Однако в других вариантах и применениях промежуточная секция 30 и имеющиеся на ней передние экстракторы могут быть несколько шире бойка 20. Паз 40 с поверхностью 38 проходит через передние экстракторы 32, 34 и 36, как показано на чертеже, а V-образные поверхности показывают соединение между пазом 40 и передними экстракторами 32, 34 и 36.

На фиг.3 представлен молоток 10 в процессе извлечения гвоздя 2 из поверхности 6, которая может являться стеной, балкой или любой другой поверхностью, при помощи стандартного гвоздодера 24. При движении молотка 10 по стрелке "А" гвоздь 2 может быть извлечен. Однако, как видно, при извлечении гвоздя 2 стандартным гвоздодером 24, по мере того как молоток 10 поворачивается в направлении стрелки А, точка опоры "С" молотка 10 сдвигается от гвоздя 2 по стрелке "В". Как указывалось выше, это удаление точки опоры С от гвоздя 2 увеличивает длину полезного плеча рычага между точкой опоры С и гвоздем 2, тем самым увеличивая усилие, требуемое для поворота молотка 10 в направлении стрелки А.

На фиг.4 представлен молоток 10 в процессе извлечения гвоздя 2 из поверхности 6 при помощи первого переднего экстрактора 32 на промежуточной секции 30 молотка 10. В этом случае молоток 10 находится в таком положении, при котором ударная поверхность 22 бойка 20 прилегает к поверхности 6. Молоток 10 затем перемещается таким образом, чтобы передний экстрактор 32 захватил шляпку 4 гвоздя 2. Молоток 10 поворачивается по стрелке "D" с поворотом вокруг точки опоры "Е" и тем самым извлекает гвоздь 2, вытягивая его за шляпку 4.

В противоположность извлечению гвоздя стандартным гвоздодером 24, изображенным на фиг.3, точка опоры Е, показанная на фиг.4, остается практически неподвижной по отношению к положению гвоздя 2. Таким образом, длина полезного плеча рычага между точкой опоры Е и гвоздем 2 остается постоянной. Следовательно, усилие, требуемое для поворота молотка 10 по стрелке D, не увеличивается, как это происходит при использовании стандартного гвоздодера 24, и, значит, усилие, которое должен приложить пользователь молотка 10 для удаления гвоздей и других крепежных деталей, существенно уменьшается. Если гвоздь 2 длинный, точка опоры Е, на самом деле, смещается немного ближе к гвоздю 2, тем самым еще уменьшая усилие, требуемое для поворота молотка 10 при извлечении гвоздя 2.

Это уменьшение усилия делает молоток 10, предлагаемый настоящим изобретением, намного более удобным, сводя к минимуму усталость пользователей, таких как плотники и изготовители рам, которые должны извлекать многие дюжины гвоздей и других крепежных деталей ежедневно. Кроме того, молоток 10 согласно настоящему изобретению позволяет извлекать гвозди, которые нельзя было бы удалить с помощью стандартных гвоздодеров.

Извлечение длинных гвоздей или крепежных элементов упрощается еще и благодаря последовательному расположению передних экстракторов 32, 34 и 36 на промежуточной секции 30 молотка 10. В частности, в случаях, когда гвоздь 2 особенно длинный или далеко выступает из поверхности 6, правильное расположение и рычажное воздействие молотка 10 может оказаться трудно достижимым, если шляпка 4 гвоздя 2 захвачена первым передним экстрактором 32. При этом может быть использован второй передний экстрактор 34, расположенный далее на промежуточной секции 30, для извлечения более выступающих гвоздей. В изображенном варианте на промежуточной секции 30 далее расположен третий передний экстрактор 36, позволяющий извлекать еще более выступающие гвозди.

Кроме того, последовательное расположение передних экстракторов 32, 34 и 36 на промежуточной секции 30 упрощает извлечение длинных гвоздей, позволяя пользователю частично извлечь гвоздь 2 из поверхности 6 при помощи первого переднего экстрактора 32, а затем при помощи второго переднего экстрактора 34 и(или) третьего переднего экстрактора 36 полностью извлечь оставшуюся часть гвоздя 2. Это делает ненужным изменение положения головки 12 молотка подкладыванием под нее деревянного бруска, как это обычно делают плотники, или сложный механизм, представленный в известном решении.

В этом отношении вышеописанное осуществление настоящего изобретения представляет новый способ извлечения гвоздей или других крепежных элементов из поверхности. В частности, как видно из фиг.1, 2 и 4, при описанном способе молоток 10 располагают около гвоздя 2 таким образом, что ударная поверхность 22 молотка 10, определяющая переднюю сторону молотка 10, соприкасается с поверхностью 6, из которой должен быть извлечен гвоздь 2. Гвоздь 2 захватывают первым передним экстрактором 32, ближайшим к ударной поверхности 22 молотка 10. Затем ручку 14 поворачивают по стрелке D относительно ударной поверхности 22, как показано на фиг.4, для частичного извлечения гвоздя из поверхности.

Затем гвоздь 2 освобождают из первого переднего экстрактора 32 и захватывают вторым передним экстрактором 34, расположенным между первым передним экстрактором и ручкой 14 молотка 10. Ручку 14 снова поворачивают относительно ударной поверхности 22 для дальнейшего извлечения гвоздя 2 из поверхности. В зависимости от длины гвоздя 2 вышеописанных этапов может оказаться достаточно для полного извлечения гвоздя 2 из поверхности 6. Однако если вышеописанные этапы не позволяют полностью извлечь гвоздь, гвоздь 2 освобождают из второго переднего экстрактора 34 и захватывают третьим передним экстрактором 36, расположенным между вторым передним экстрактором 34 и ручкой 14 молотка 10. Ручку 14 снова поворачивают относительно ударной поверхности 22 до полного извлечения гвоздя 2 из поверхности 6.

Дополнительные преимущества от использования молотка 10 в соответствии с настоящим изобретением показаны также на фиг.5 и 6, на которых изображен молоток 10 в процессе извлечения гвоздя 3 из вертикальной поверхности 7 при помощи стандартного гвоздодера 24 и переднего экстрактора 32 соответственно. Если гвоздь 3 вбит в вертикальную поверхность 7, удалить гвоздь 3 с помощью стандартного гвоздодера 24 может оказаться значительно труднее, если гвоздь 3 и его шляпка 6 находятся на высоте, недоступной для пользователя. В частности, как показано на фиг.5, чтобы извлечь гвоздь 3 при помощи стандартного гвоздодера 24 молотка 10, держатель 16 молотка 10 нужно поднять выше того места, где находится гвоздь 3. Таким образом, если шляпка 5 гвоздя 3 расположена вне досягаемости пользователя, его нельзя легко извлечь без применения лестницы или какого-либо другого подъемного приспособления, делающего положение гвоздя доступным для пользователя.

И наоборот, как ясно видно на фиг.6, передние экстракторы 32, 34 и 36 позволяют расположить держатель 16 молотка 10 на значительно меньшей высоте относительно гвоздя 3. Это существенно увеличивает способность пользователя дотянуться до гвоздя, чтобы захватить шляпку 5 гвоздя 3. Таким образом, настоящее изобретение при помощи передних экстракторов 32, 34 и 36 позволяет извлекать гвозди или другие крепежные детали, которые в противном случае были бы вне досягаемости.

Молоток 10 может быть изготовлен любым обычным способом из стали и(или) других подходящих материалов. При этом промежуточная секция 30 с передними экстракторами может быть сформирована как одно целое с головкой 12 молотка и(или) ручкой 14. В альтернативном варианте промежуточная секция 30 может быть изготовлена отдельно от молотка 10 и затем прикреплена к головке 12 молотка и(или) ручке 14 при помощи сварки или любым другим подходящим способом, обеспечивающим надежность крепления. При этом промежуточная секция и передние экстракторы в соответствии с настоящим изобретением могут быть выполнены в виде отдельной детали, которая может устанавливаться на существующие стандартные молотки. Например, промежуточная секция и передние экстракторы могут механически прикрепляться при помощи зажимов и(или) крепежных деталей, таких как болты, винты, шпильки и т.д. Кроме того, хотя в изображенном варианте промежуточная секция 30 прикреплена к головке 12 молотка и ручке 14 молотка 10, в других вариантах промежуточная секция 30 может выступать в виде консоли.

На фиг.7 представлен частичный вид сбоку молотка 110 в соответствии с другим вариантом настоящего изобретения. Как видно, молоток 110 практически идентичен молотку 10 по фиг.1, описанной выше. Молоток 110 состоит из головки 112, прикрепленной к первому концу ручки 114, причем ручка 114 снабжена держателем 116 (показан не полностью). Головка 112 молотка 110 включает боек 120, направленный перпендикулярно ручке 114, и обычный гвоздодер 124, боек 120 имеет ударную поверхность 122.

Молоток 110 в соответствии с изображенным вариантом также включает промежуточную секцию 130, расположенную по диагонали между нижней стороной бойка 120 и передней стороной ручки 114 молотка 110. При этом в изображенном варианте благодаря диагональному положению промежуточной секции 130 между промежуточной секцией 130 и головкой 112 молотка образуется отверстие 131. Отверстие 131 позволяет сэкономить материал и правильно выбрать вес и балансировку.

Как и в предыдущем варианте, промежуточная секция 130 оснащена первым, вторым и третьим передними экстракторами 132, 134 и 136 соответственно. В этом отношении передние экстракторы 132, 134 и 136 сформированы на промежуточной секции 130 прорезями 133, 135 и 137 соответственно, размер которых позволяет захватывать шляпки гвоздей или других крепежных деталей. Как было описано выше, поверхность 138, обозначенная пунктирной линией, в промежуточной секции 130 определяет контактную поверхность паза, проходящего через прорези 133, 135 и 137 для направления движения гвоздя или другой крепежной детали в процессе его извлечения. Молоток 110 может быть использован точно таким же образом, как и молоток 10, описанный ранее по фиг.3-6. Вследствие этого мы не будем далее обсуждать молоток 110 и его работу, чтобы избежать повторений.

На фиг.8 представлен частичный вид сбоку молотка 210 в соответствии с еще одним вариантом настоящего изобретения, практически идентичным молотку 110 по фиг.7. Молоток 210 состоит из головки 212, прикрепленной к первому концу ручки 214, имеющей держатель 216 (показан не полностью). Головка 212 молотка 210 включает боек 220 с ударной поверхностью 222 и обычный гвоздодер 224.

Молоток 210 также включает промежуточную секцию 230, расположенную по диагонали между нижней стороной бойка 220 и передней стороной ручки 214, и имеет отверстие 231. Как и в ранее описанном варианте, промежуточная секция 230 снабжена первым, вторым и третьим передними экстракторами 232, 234 и 236 соответственно, которые могут быть использованы вышеописанным образом для извлечения гвоздей или других крепежных деталей из поверхности. Передние экстракторы 232, 234 и 236 сформированы на промежуточной секции 230 прорезями 233, 235 и 237 соответственно, поверхность 238 определяет контактную поверхность паза, проходящего через прорези.

Как показано на фиг.8, первая прорезь 233 и вторая прорезь 235 молотка 210 в данном варианте расширены и имеют форму угла, поэтому ширина прорезей уменьшается по направлению к промежуточной секции. Такое расширение прорезей 233 и 235 позволяет легче поместить шляпку гвоздя в прорези 233 и 235, чем в прорези ранее описанных вариантов, и, следовательно, облегчает захват шляпки гвоздя первым передним экстрактором 232 или вторым передним экстрактором 234. В частности, угловая форма прорезей 233 и 235 позволяет пользователю молотка 210 легко захватить шляпку гвоздя, расположив молоток 210 так, что прорезь, относящаяся к нужному переднему экстрактору, будет находиться рядом со шляпкой гвоздя, который должен быть извлечен, и затем, потянув молоток 210 так, что шляпка гвоздя проскользнет по угловой поверхности прорези и будет тут же захвачена соответствующим экстрактором. Таким образом, упрощается быстрое извлечение гвоздей, что приводит к дальнейшему повышению производительности труда.

Конечно, хотя на фиг.1-8, рассмотренных выше, приведены варианты настоящего изобретения с тремя передними экстракторами, другие варианты настоящего изобретения могут быть снабжены различным количеством экстракторов. Как было отмечено ранее и показано на соответствующих чертежах, промежуточная секция может быть прикреплена к бойку и ручке. Однако в других вариантах настоящего изобретения, как особо отмечено ниже, промежуточная секция может быть выполнена в виде консоли, т.е. прикреплена либо к бойку, либо к ручке.

На фиг.9 представлен частичный вид сбоку молотка 310 в соответствии с еще одним вариантом настоящего изобретения. Как показано, молоток 310 состоит из головки 312, прикрепленной к первому концу ручки 314, имеющей держатель 316 (показан не полностью). Головка 312 молотка 310 состоит из бойка 320 с ударной поверхностью 322 и обычного гвоздодера 324. Кроме того, молоток 320 включает промежуточную секцию 330, имеющую первый, второй и третий передние экстракторы 332, 334 и 336 соответственно, которые могут быть использованы для извлечения гвоздей или других крепежных деталей из поверхности описанным выше способом. Здесь передние экстракторы 332, 334 и 336 сформированы на промежуточной секции 330 прорезями 333, 335 и 337 соответственно, а поверхность 338 определяет контактную поверхность паза, проходящего через прорези.

В отличие от вышеописанных вариантов промежуточная секция 330 молотка 310 выступает в виде консоли и прикреплена к ручке 314 молотка 310. Изображенный вариант позволяет изготавливать промежуточную секцию 330 и образованные на ней передние экстракторы совместно с ручкой 314 молотка 310. Это может представлять особые преимущества в тех вариантах, в которых головка молотка и ручка изготавливаются отдельно, а затем соединяются, образуя собственно молоток. Кроме того, следует отметить, что несмотря на то что в настоящем исполнении продемонстрированы три передних экстрактора, другие варианты могут быть снабжены различным количеством экстракторов.

На фиг.10 представлен частичный вид сбоку молотка 410 в соответствии с еще одним вариантом настоящего изобретения, а на фиг.11 представлен его же вид спереди. Как и обычные столярные молотки, молоток 410 имеет головку 412, прикрепленную
