Настил пола и способ его укладки и изготовления

Настил пола и способ его укладки и изготовления

Иллюстрации

Показать все

Реферат

Изобретение относится в целом к области соединительных систем для половиц. Изобретение относится, с одной стороны, к соединительной системе для половиц, которые можно соединять механическим способом в различных конфигурациях, и, с другой стороны, к половицам, снабженным такой соединительной системой, и к различным способам их укладки. Изобретение особенно пригодно для использования в механических соединительных системах, выполненных как единое целое с половицами, например, типов, описанных и показанных в документах WO 94/26999, WO 96/47834, WO 96/27721, WO 99/66151, WO 99/66152, WO 00/28171, SE 0100100-7 и SE 0100101-5, которые приведены в качестве ссылок, но также пригодно для использования в других соединительных системах для укладки настила пола.

Более конкретно, изобретение относится прежде всего к соединительным системам, которые позволяют укладывать главным образом съемные полы с последовательно укладываемыми рисунками.

Настоящее изобретение особенно пригодно для использования со съемными деревянными полами и ламинатными полами, такими как полы из массивной древесины, паркетные полы, ламинатные полы с поверхностным слоем из прессованного ламината или непосредственно наложенного ламината. Паркетные полы часто состоят из поверхностного слоя древесины, сердцевины и выравнивающего слоя, и их формируют в виде прямоугольных половиц, соединяемых как вдоль длинных сторон, так и вдоль коротких сторон. Ламинатные полы изготовляют из поверхностного слоя и выравнивающего слоя, накладываемого на материал сердцевины, состоящий из древесного волокна, такого, как волокно высокой плотности. Этот вариант может быть изготовлен посредством приклеивания предварительно изготовленного декоративного слоя из прессованного ламината. Этот декоративный слой изготовляют в ходе отдельной операции, когда множество пропитанных листов бумаги спрессовывают под высоким давлением и при высокой температуре. Однако наиболее распространенным в настоящее время способом изготовления ламинатных полов является способ непосредственного ламинирования, который основан на более современном принципе, согласно которому и изготовление декоративного слоя ламината, и прикрепление к древесно-волокнистой плите происходит в ходе одной производственной операции. Пропитанные листы бумаги накладывают непосредственно на плиту и прессуют под давлением и при высокой температуре без применения склеивания.

Нижеследующее описание известного уровня техники, проблем известных систем, а также задач и признаков изобретения, таким образом, будут не вносящими ограничений примерами, предназначенными, главным образом, для этой области применения. Однако следует понимать, что изобретение можно использовать с произвольными половицами, которые предназначены для соединения различными рисунками посредством механической системы соединения. Таким образом, изобретение можно также применять с полами, имеющими поверхность из пластмассы, линолеума, пробки, лакированного древесного волокна, синтетического волокна и т.п.

Традиционные ламинатные и паркетные полы обычно укладывают свободно, то есть без клея, на существующий черный пол, который может не быть совершенно гладким или ровным. Любые неровности сглаживают при помощи подкладочного материала в виде, например, картона, пробки или вспененной пластмассы, которые укладывают между половицами и черным полом. Съемные полы этого типа обычно стыкуют посредством склеиваемых шпунтовых соединений (то есть соединений со шпунтом на одной половице и шпунтовым пазом на соединяемой с ней половице) на длинной стороне и короткой стороне. При укладке панели соединяют в горизонтальной плоскости, при этом выступающий шпунт, проходящий вдоль кромки стыка одной половицы, вставляют в шпунтовой паз вдоль кромки стыка соединяемой с ней половицы. Используют один и тот же способ как на длинной стороне, так и на короткой стороне, и половицы обычно укладывают параллельно длинной стороной к длинной стороне и короткой стороной к короткой стороне.

В дополнение к таким традиционным настилам полов, которые стыкуют посредством склеиваемых шпунтовых соединений, в последние годы были разработаны половицы, которые не требуют использования клея, но которые, вместо этого, соединены механическим способом при помощи так называемых механических соединительных систем. Эти системы содержат соединительные средства, которые блокируют половицы в горизонтальном и вертикальном направлениях. Механические соединительные системы можно формировать посредством механической обработки сердцевины половицы. В альтернативном варианте, части соединительной системы могут быть выполнены из отдельного материала, который интегрирован в половицу, то есть уже соединен с половицей при ее изготовлении на фабрике. Половицы стыкуют, то есть соединяют или сцепляют между собой при помощи различных комбинаций относительного поворота, защелкивания и вставки вдоль кромки стыка в соединенном положении. Под взаимным соединением здесь подразумевается, что половицы с соединительными средствами механически соединяют с блокированием в одном направлении, например, в горизонтальном или вертикальном. Однако под блокированием относительно друг друга подразумевается, что половицы блокируются относительно друг друга как в горизонтальном, так и в вертикальном направлении.

Принципиальными преимуществами съемных полов с механическими соединительными системами является то, что их можно укладывать быстро и легко благодаря различным комбинациям поворота внутрь и защелкивания. Их также можно легко снимать и вновь использовать в каком-либо другом месте.

Все известные в настоящее время механические соединительные системы, а также настилы пола, предназначенные для стыковки при помощи клея, имеют блокирующие по вертикали средства, которые блокируют половицы в поперечном направлении относительно плоскости поверхности половиц. Средство блокирования по вертикали состоит из шпунта, который входит в паз в соседней половице. Таким образом, половицы невозможно соединять пазом к пазу и шпунтом к шпунту. Кроме того, система блокирования по горизонтали, как правило, содержит запирающий элемент на одной стороне, который взаимодействует с запирающим пазом на другой стороне. Таким образом, половицы невозможно соединять запирающим элементом к запирающему элементу или запирающим пазом к запирающему пазу. Это означает, что укладка по существу ограничена выполнением параллельных рядов. С использованием такого технического приема невозможно укладывать традиционные паркетные конфигурации, в которых половицы соединяют длинной стороной к короткой стороне паркетным рисунком "в елку" или различными формами ромбических рисунков.

Такие последовательно укладываемые рисунки укладывали из большого количества деревянных половиц пригодных размеров и конфигурации и приклеивали к черному полу в соответствии с необходимым рисунком, после чего, возможно, следовала циклевка для получения гладкой поверхности пола и завершающая обработка, например, в виде покрытия лаком или масляной краской. Согласно этому техническому приему, деревянные половицы не имеют каких-либо запирающих средств, поскольку их прикрепляют клеем к черному полу.

Другой известный способ укладки последовательных рисунков предусматривает формирование в деревянных половицах пазов вдоль всех кромок половицы. Когда деревянные половицы затем укладывают, в пазы в необходимых положениях вставляют шпунты. Это обеспечивает получение пола, в котором деревянные половицы зафиксированы в вертикальном направлении относительно друг друга шпунтами, входящими в зацепление со шпунтовыми пазами соседних деревянных половиц. При необходимости этот способ дополняется склеиванием для блокирования пола в горизонтальных направлениях и для блокирования пола в вертикальном направлении относительно черного пола.

В документе US-1787027 (Wasleff) описана другая система для укладки паркетного полка "в елку". Система содержит множество деревянных половиц, которые укладывают на черный пол для формирования пола с рисунком "в елку". Каждую деревянную половицу снабжают набором из шпунтов и шпунтовых пазов, которые проходят вдоль частей каждой кромки деревянной половицы. Когда деревянные половицы укладывают рисунком "в елку", шпунты и шпунтовые пазы будут взаимодействовать друг с другом таким образом, что деревянные половицы механически сцепляются друг с другом с блокированием как в вертикальном, так и в горизонтальном направлениях. Однако шпунты и шпунтовые пазы, показанные в документе Wasleff, являются формами классического типа, то есть они не могут защелкиваться или соединяться с поворотом относительно друг друга, и эффект блокирования достигается только тогда, когда множество деревянных половиц уложено и соединено друг с другом, формируя пол. Система, соответствующая документу Wasleff, состоит из двух типов деревянных половиц, которые имеют зеркально обращенное расположение шпунтов и шпунтовых пазов. Конструкция соединительной системы такова, что для формирования показанных шпунтовых пазов необходимо использовать концевую фрезу. Это является недостатком, поскольку механическая обработка с использованием концевой фрезы - это относительно малопроизводительная производственная операция.

В документе US 4426820 (Terbrack) описано, что половицы можно соединять длинной стороной к короткой стороне, если пол состоит из половиц двух разных конфигураций с соединительной системой, которая предусматривает укладку с простым поворотом внутрь, при этом половицы в сцепленном состоянии не могут смещаться относительно друг друга, и половицы не могут соединяться посредством защелкивания. Кроме того, на фиг.11 и 23 показаны половицы, которые имеют конфигурацию, зеркально обращенную относительно друг друга. Однако в описании это не раскрыто подробно. В столбце 5, строках 10-13 содержится указание на то, что можно соединять короткую сторону с длинной стороной. Однако не показано, как можно стыковать завершенный пол с использованием таких половиц для формирования рисунка. По причине невозможности смещения в соединенном положении и невозможности защелкивания, при использовании половиц, описанных Terbrack, невозможно получить пол типа, к которому относится настоящее изобретение.

В документе US 5295341 (Kajiwara) описаны защелкивающиеся половицы, которые имеют две разные длинные стороны. Одну часть длинной стороны снабжают пазом и другую часть снабжают шпунтом. Такие половицы не могут смещаться относительно друг друга в сцепленном положении. Они сложны в производстве и не могут использоваться для получения необходимого рисунка.

В публикации "Boden Wand Decke" (Domotex), январь 1997 г., показан ламинатный пол, в котором половицы с разными поверхностями соединяют для формирования пола, имеющего простой рисунок. Также показано, что половицы соединяют длинной стороной к короткой стороне, но только таким образом, что все короткие стороны, которые соединяют с длинной стороной, проходят по прямой линии. Следовательно, это вариант системы известного уровня техники.

Все известные полы, которые укладывают рисунком "в елку", обычно имеют поверхность из древесины. Упоминания о том, что полы из ламината можно укладывать рисунком "в елку", не известны. Такой пол из ламината имеет такой же внешний вид, как и пол из настоящей древесины, но может изготавливаться со значительно меньшими затратами и может иметь лучшие характеристики в отношении долговечности и ударопрочности.

Задачей настоящего изобретения является получение половиц, соединительных систем, способов укладки, способов изготовления и способа демонтажа, которые дают возможность создавать пол, состоящий из прямоугольных половиц, соединяемых механическим способом с получением последовательно выкладываемых рисунков длинной стороной к короткой стороне, причем пол может быть разобран и использован вновь. Другой задачей является получение таких полов с меньшими расходами, чем это возможно в настоящее время, за счет рационального производства и монтажа половиц последовательно выкладываемыми рисунками. Особой задачей является получение таких полов с поверхностным слоем из прессованного ламината или непосредственно наложенного ламината. Термины "длинная сторона" и "короткая сторона" использованы для облегчения понимания. Согласно изобретению, половицы могут быть также квадратными или попеременно квадратными и прямоугольными и, при необходимости, могут также иметь разные рисунки или другие декоративные признаки, ориентированные в разных направлениях.

Эти задачи достигнуты целиком или частично благодаря системам, соответствующим пунктам 1 и 16 соответственно, настилу пола, соответствующему пункту 23, комплекту половиц, соответствующему пунктам 25 или 26, закладным элементам, соответствующим пункту 28, запирающей полосе, соответствующей пункту 30, способам изготовления, соответствующим пунктам 31 или 32, способам укладки, соответствующим пунктам 3, 40, 50 и 54 соответственно, захватывающему инструменту, соответствующему пункту 67, и способу демонтажа, соответствующему пункту 70. Зависимые пункты описывают особенно предпочтительные варианты осуществления изобретения.

Согласно первому аспекту, настоящее изобретение включает систему для создания настила пола, содержащего четырехугольные половицы, которые соединены механическим способом, причем в указанной системе отдельные половицы имеют расположенные вдоль их четырех кромочных частей пары противоположных соединительных средств для блокирования подобных соседних половиц как в вертикальном, так и в горизонтальном направлениях (D1 и D2 соответственно), при этом соединительные средства половиц выполнены таким образом, что они обеспечивают блокирование относительно друг друга в первом направлении в плоскости половицы посредством, по меньшей мере, защелкивания и блокирование относительно друг друга во втором направлении в плоскости половицы посредством поворота внутрь и/или защелкивания. Кроме того, система содержит половицы двух разных типов А и В соответственно, причем соединительные средства половицы одного типа А вдоль одной пары противоположных кромочных частей находятся в зеркально обращенном положении относительно соответствующих соединительных средств вдоль такой же пары противоположных кромочных частей половицы другого типа В.

Преимущество настоящего изобретения состоит в том, что половицы можно укладывать длинной стороной к короткой стороне последовательно укладываемыми рисунками, и что соединение можно выполнять быстро и легко во всех альтернативных вариантах укладки, которые можно использовать при укладке во всех четырех направлениях от центра.

Зеркально обращенные соединительные системы могут не быть идентичными для обеспечения соединения. Поверхности, которые не выполняют активных функций в средствах блокирования по вертикали и горизонтали, могут, например, отклоняться друг от друга. Например, внешняя часть шпунта и внутренняя часть паза могут быть разными.

Согласно второму аспекту, настоящее изобретение включает систему для изготовления настила пола, который содержит четырехугольные половицы, соединенные механическим способом, причем в указанной системе отдельные половицы имеют расположенные вдоль их четырех кромочных частей пары противоположных соединительных средств для блокирования между собой подобных соседних половиц, по меньшей мере, по вертикали, при этом пары противоположных соединительных средств половиц, по меньшей мере, в первом направлении в плоскости половицы устроены так, что они обеспечивают блокирование как по горизонтали, так и по вертикали посредством поворота внутрь и/или защелкивания. Кроме того, эта система содержит половицы двух разных типов, причем соединительные средства половиц одного типа вдоль одной пары противоположных кромочных частей находятся в зеркально обращенном положении относительно соответствующих соединительных средств вдоль такой же пары противоположных кромочных частей половиц другого типа.

Согласно третьему аспекту, настоящее изобретение включает настил пола, который сформирован при помощи одной из описанных выше систем. Согласно четвертому аспекту, настоящее изобретение включает комплект половиц для укладки такого настила пола. Такой комплект может давать преимущество при сбыте, поскольку потребитель, при приобретении такого комплекта, может получить набор половиц, которые уже подогнаны друг к другу. Это дает особое преимущество, если в ходе производства могут происходить изменения, например, цвета поверхности или допусков соединительных средств.

Согласно пятому аспекту, настоящее изобретение включает закладные элементы, которые имеют, по меньшей мере, одну наклонную кромку и которые имеют расположенные вдоль их кромочных частей соединительные средства для взаимодействия с соседними половицами. Такие закладные элементы могут оказывать существенное содействие при монтаже пола с последовательно укладываемым рисунком, таким, как рисунок "в елку", благодаря возможности быстро и эффективно укладывать половицы под углом друг к другу, отличным от 90°. Поскольку закладные элементы также снабжены соединительными средствами, можно получать настил пола с рисунком "в елку", в котором и рама, и сам настил "в елку" механически соединены таким образом, что весь пол удерживается как единое целое механическим способом.

Согласно шестому аспекту, настоящее изобретение включает запирающую полосу для соединения между собой половиц, снабженных идентичными соединительными элементами. Она может использоваться, например, в случаях, когда закладной элемент недоступен, или если кто-то решит формировать все закладные элементы с идентичными соединительными средствами по всему периметру, например, для уменьшения количества вариантов закладных элементов.

Согласно седьмому аспекту, настоящее изобретение включает способ рационального изготовления половиц, имеющих описанную выше систему.

Преимуществом идентичных и имеющих зеркально обращенную конфигурацию соединительных систем, соответствующих изобретению, является то, что половицы можно изготовлять рационально, хотя они включают два разных типа, например, половицы типа А и половицы типа В, которые имеют идентичные, но зеркально обращенные соединительные системы на длинной стороне и короткой стороне по сравнению с половицами типа А. Все длинные стороны половиц А и В можно подвергать механической обработке, например, на первом станке. Затем половицы А направляют к другому станку, где механической обработке подвергают короткие стороны. Однако половицы, которые необходимо снабдить зеркально обращенными соединительными системами, например половицы В, поворачивают на 180° в той же плоскости перед обработкой коротких сторон. Таким образом, два типа половиц А и В можно изготовлять с использованием одинаковых станков и одинаковых наборов инструментов.

Согласно восьмому аспекту, настоящее изобретение включает четыре альтернативных или дополняющих друг друга способа укладки настила пола с использованием указанной выше системы. При помощи одного из этих способов можно быстро и эффективно укладывать пол, соответствующий настоящему изобретению.

Согласно девятому и десятому аспектам, настоящее изобретение касается захватывающего инструмента, а также способа демонтажа описанного выше настила пола.

Согласно одиннадцатому аспекту, настоящее изобретение содержит систему для изготовления настила пола, который содержит прямоугольные половицы, соединенные рисунком "в елку", с поверхностным слоем из прессованного ламината или непосредственно наложенного ламината, причем в указанной системе отдельные половицы имеют расположенные вдоль их длинных сторон пары противоположных механических соединительных средств для сцепления друг с другом подобных соседних половиц с блокированием как в вертикальном, так и в горизонтальном направлении (D1 и D2 соответственно). В этом варианте осуществления изобретения короткие стороны могут не иметь вообще каких-либо запирающих средств, поскольку половицы узкие, и короткие стороны удерживаются длинными сторонами. Однако короткие стороны могут иметь описанные выше вертикальные и/или горизонтальные механические соединительные средства, и сборку пола можно также частично выполнять с использованием клея, который наносят на короткие стороны и/или длинные стороны или под половицы. Механические соединительные средства на длинных сторонах направляют половицы и существенно облегчают укладку также в случаях, когда используют клей.

Если длина длинной стороны в несколько раз превышает длину короткой стороны, например, в два, три, четыре и т.д. раза больше длины короткой стороны, можно создавать симметричные рисунки. Если соединительная система может обеспечивать соединение с поворотом, можно осуществлять очень быструю укладку, например, когда длинные стороны укладывают с поворотом внутрь, а короткие стороны соединяют с защелкиванием.

Соединительные системы на длинных сторонах и коротких сторонах могут состоять из разных материалов или из одного материала, имеющего различные качества, например из древесины или фанеры из разных древесных материалов или из волокна, или из листовых материалов на древесной основе, таких, как волокнистые материалы высокой плотности, средней плотности или древесно-волокнистых плит разных типов. В соединительной системе можно также использовать алюминий. Это может приводить к снижению производственных расходов и улучшению работы при соединении с поворотом внутрь, вставке вдоль соединительной кромки, защелкивании, а также к увеличению долговечности.

Теперь изобретение будет описано более подробно со ссылками на прилагаемые схематические чертежи, которые для примера иллюстрируют предпочтительные, в данном случае, варианты осуществления изобретения в соответствии с различными его аспектами.

Сущность изобретения поясняется на чертежах, на которых:

Фиг.1а-е - соединительные системы известного уровня техники.

Фиг.2а-е - известная половица, которую можно укладывать посредством соединения с поворотом и с защелкиванием.

Фиг.3а-b - вид укладки параллельными рядами в соответствии с известной техникой.

Фиг.4а-b - вид половицы с соединительной системой зеркально обращенной конфигурации, соответствующей изобретению.

Фиг.5а-b - вид укладки настила пола в соответствии с изобретением.

Фиг.6а-с - первый способ укладки в соответствии с настоящим изобретением.

Фиг.7а-b - второй способ укладки в соответствии с настоящим изобретением.

Фиг.8а-е - третий способ укладки в соответствии с настоящим изобретением.

Фиг.9а-е - виды закладных элементов для получения настила пола с рисунком "в елку", соответствующего настоящему изобретению.

Фиг.10а-с - виды разных рисунков укладки, соответствующих настоящему изобретению.

Фиг.11 - схематическая иллюстрация способа изготовления половиц, соответствующего настоящему изобретению.

Фиг.12 - вид, показывающий, как можно отделять половицы друг от друга.

Фиг.13 - вид, показывающий, как длинные стороны можно соединять с короткими сторонами в соответствии с настоящим изобретением.

В нижеследующем описании два типа половиц, соответствующих изобретению, будут обозначены буквами А и В соответственно. Это сделано только для иллюстрации взаимодействия между половицами двух типов. Какой из типов половиц обозначен буквами А и В, соответственно, для изобретения несущественно.

На фиг.1а-е показаны половицы 1, 1', имеющие поверхность 31, сердцевину 30 и тыльную сторону 32, соединительные кромочные части которых снабжены механическими соединительными системами известного уровня техники. Блокирующие в вертикальном направлении средства содержат паз 9 и шпунт 10. Блокирующие в горизонтальном направлении средства содержат запирающие элементы 8, которые взаимодействуют с запирающими пазами 12. Соединительные системы, соответствующие фиг.1а и 1с, имеют расположенную на тыльной стороне 32 полосу 6, которая удерживает запирающий элемент 8 или сформирована как единое целое с запирающим элементом. Запирающие системы, соответствующие фиг.1b, d и е, отличаются тем, что запирающий элемент 8 и запирающий паз 12 выполнены в шпунтовом соединении. Запирающие системы, соответствующие фиг.1а-1с, могут быть соединены посредством поворота внутрь, вставки вдоль кромки стыка и защелкивания, тогда как запирающие системы, соответствующие фиг.1d и 1е, могут соединяться только посредством защелкивания в горизонтальном направлении.

На фиг.2а-е показана известная половица 1 с известными механическими соединительными системами, которую можно соединять с другой идентичной половицей 1' посредством поворота, вставки вдоль кромки стыка (фиг.2d) или защелкивания (фиг.2е). Половицы этого типа можно соединять только длинной стороной 4а к длинной стороне 4b, поскольку невозможно соединять шпунтом 10 к шпунту или пазом 9 к пазу. Это касается и коротких сторон 5а и 5b.

На фиг.3а-b показан известный способ монтажа и известный рисунок укладки. На фиг.3а сторона 10 со шпунтом на длинной и короткой сторонах обозначена жирной линией. На фиг.3b показан способ, используемый в настоящее время при монтаже деревянного и ламинатного настила пола при помощи механических соединительных средств. Идентичные половицы укладывают параллельными рядами со смещением коротких сторон.

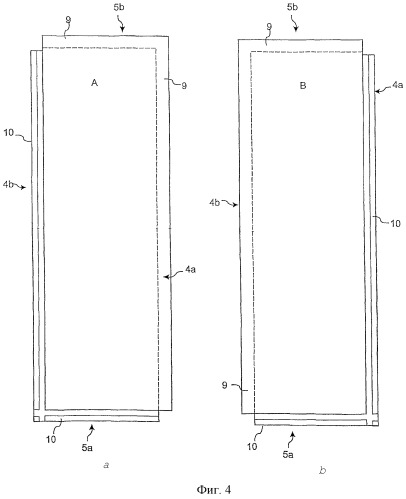

На фиг.4а-4b показаны две прямоугольные половицы, являющиеся половицами первого типа А и второго типа В, соответствующими настоящему изобретению, причем длинные стороны 4а и 4b в этом варианте осуществления изобретения имеют длину, которая в три раза превышает длину коротких сторон 5а, 5b. Половицы имеют первую пару средств, блокирующих в вертикальном и в горизонтальном направлениях, также названных соединительными средствами, которые взаимодействуют со второй парой средств, блокирующих в вертикальном и горизонтальном направлениях. Два типа в этом варианте осуществления изобретения идентичны, за исключением того, что расположение запирающих средств является зеркально обращенным. Запирающие средства 9, 10 обеспечивают соединение длинной стороны с короткой стороной, когда первую пару запирающих средств 9 соединяют со второй парой запирающих средств. В этом варианте осуществления изобретения соединение можно осуществлять как посредством защелкивания и поворота внутрь, так и посредством вставки вдоль соединительной кромки. Можно использовать несколько вариантов. Два типа половиц могут не быть половицами одного формата, и запирающие средства могут также иметь разные конфигурации при условии, что, как отмечалось выше, они могут соединяться длинной стороной к короткой стороне. Соединительные средства могут быть выполнены из одного материала или из разных материалов, или они могут быть выполнены из одного материала, но с разными свойствами материала. Например, соединительные средства могут быть выполнены из пластмассы или из металла. Они также могут быть выполнены из того же материала, что и половица, но могут подвергаться изменяющей свойства обработке, такой, как пропитка и т.п.

На фиг.5а-5b показан пол, соответствующий изобретению, который состоит из половиц, соответствующих показанным на фиг.4а и 4b, соединенных рисунком "в елку" длинной стороной к короткой стороне. Последовательность укладки может быть, например, такой, как показано на фиг.5, когда половицы укладывают сериями под номерами 1-22.

Изобретение можно применять с половицами многих различных размеров. Например, половицы могут иметь приблизительно такие же размеры, как у деревянных половиц в паркетном полу с традиционным рисунком. Ширина может меняться, например, от 7 см до 9 см, а длина - от 40 см до 80 см. Однако изобретение можно также применять с половицами, имеющими размеры, которые в настоящее время наиболее часто встречаются на рынке паркетных или ламинатных полов. Также могут рассматриваться другие размеры. Можно также для половиц разных типов (например, А и В) использовать разные размеры для создания разных типов рисунков. Кроме того, в одном настиле пола можно использовать половицы из разных материалов. Пригодными комбинациями являются, например, древесина-ламинат, ламинат-линолеум и древесина-линолеум. Съемные половицы можно также изготавливать посредством наложения искусственного волокна, такого, как тканый войлок, например, на древесно-волокнистую плиту, например, из волокна высокой плотности. Деревянные и ламинатные полы в таком случае можно также комбинировать с такими полами из искусственного волокна. Эти комбинации материалов особенно благоприятны, если половицы имеют, предпочтительно, одинаковую толщину и соединительные системы, позволяющие соединять разные половицы. Такие комбинации материалов позволяют укладывать полы, которые состоят из частей с разными характеристиками, относящимися к звукоизоляции, долговечности и т.д. Материалы, обладающие высокой долговечностью, можно использовать, например, в проходах. Конечно, эти комбинированные полы можно также укладывать традиционным образом.

На фиг.6-8 показаны разные способы укладки полов с рисунком "в елку" с использованием половиц. Буквами LD на всех фигурах обозначено направление последовательности укладки.

На фиг.6 показан первый способ укладки. Как показано на фиг.6а, первую половицу G1 и вторую половицу G2 соединяют и, возможно, блокируют между собой длинной стороной к короткой стороне. Соединение здесь можно осуществлять либо посредством защелкивания, либо посредством вставки вдоль соединительной кромки, либо посредством поворота внутрь. Такое соединение с поворотом внутрь осуществляют путем поворота вокруг по существу горизонтальной оси. Третью половицу G3 добавляют сначала посредством соединения и сцепления длинной стороной к длинной стороне с половицей G2 и затем в сцепленном состоянии смещают вдоль половицы G2 и соединяют или сцепляют ее короткой стороной с половицей G1. Соединение с половицей G2 можно осуществлять посредством поворота внутрь или защелкивания, тогда как соединение с половицей G2 осуществляют посредством защелкивания.

На фиг.6b показан альтернативный способ добавления третьей половицы G3, когда половицу G3 сначала соединяют ее короткой стороной с длинной стороной половицы G1 и затем смещают в сцепленном состоянии вдоль половицы G1, и соединяют или сцепляют посредством защелкивания с половицей G2. Способ, соответствующий показанному на фиг.6а и 6b, дает по существу одинаковый результат.

На фиг.6 с показано, как добавляют следующую половицу G4 таким же образом, как была добавлена половица G3, то есть либо с использованием последовательности соединения, соответствующей фиг.6а, либо последовательности соединения, соответствующей фиг.6b. Другие половицы можно затем добавлять посредством повторения этих операций.

На фиг.7а показан второй способ укладки. Как показано на фиг.7а, две половицы G1 и G2 сцепляют друг с другом или соединяют так же, как показано выше на фиг.6а. Затем половицу G3 соединяют или сцепляют с короткой стороной половицы G1 и с длинной стороной половицы G2, при этом эти короткие стороны и длинные стороны образуют однородную кромку стыка с по существу идентичными соединительными средствами. Таким образом, половицу G3 можно соединять и, возможно, сцеплять с другими либо посредством поворота внутрь, либо посредством вставки вдоль кромки стыка, либо посредством защелкивания. Положение половицы G3 можно регулировать посредством смещения половицы вдоль кромки стыка таким образом, чтобы ее короткая сторона была выровнена относительно длинной стороны половицы G1 и совместно с ней формировала однородную кромку стыка. На фиг.7b показано, как соединяют половицу G4 с общей кромкой стыка, образованной половицами G1 и G3, таким же образом, как была добавлена половица G3.

На фиг.8 показан третий способ укладки.

На фиг.8а показано, как множество половиц G0, G1 и G3 располагают и соединяют длинной стороной к длинной стороне, при этом короткие стороны половиц смещают относительно друг друга. Смещение коротких сторон, предпочтительно, равно ширине половицы G2. Смещение можно выполнять, например, с использованием закладных элементов, показанных более подробно на фиг.9. Добавление половицы G2 можно осуществлять двумя путями.

На фиг.8а показано, как сначала длинную сторону половицы G2 соединяют посредством поворота внутрь, вставки или защелкивания с короткой стороной половицы G1. Затем половицу G2 смещают в соединенном состоянии вдоль короткой стороны половицы G1, пока короткая сторона половицы G2 не соединится с длинной стороной половицы G3 посредством защелкивания.

На фиг.8b показан второй способ добавления половицы G2, то есть сначала ее короткую сторону соединяют с длинной стороной половицы G3 посредством поворота внутрь, вставки или защелкивания и затем в соединенном состоянии смещают вдоль нее, пока длинная сторона половицы G2 не соединится с короткой стороной половицы G1 посредством защелкивания.

На фиг.8 с показано, как добавляют следующую половицу G4. Сначала одну длинную сторону половицы G4 соединяют с длинной стороной половицы G2. Затем половицу G4 перемещают между половицами G2 и G0 таким образом, что благодаря смещающему перемещению происходит соединение другой длинной стороны половицы G4 и короткой стороны половицы G0, при котором соединительные средства половицы G4 линейно входят в соединительные средства на короткой стороне половицы G0, при этом соединительные средства на короткой стороне половицы G4 соединяются с длинной стороной половицы G1 посредством защелкивания.

Добавление других половиц выполняют посредством повторения операций, соответствующих показанным на фиг.8с.

На фиг.8d и 8е показан альтернативный способ добавления половиц к установленному ряду половиц G0, G1, G3.

Как показано на фиг.8d, половица G2 может быть соединена с половицами G0 и G1 как длинной стороной половицы G2, которую соединяют сначала с короткой стороной половицы G0 посредством поворота внутрь, вставки или защелкивания и затем смещают в соединенном состоянии, пока ее короткая сторона не соединится с длинной стороной половицы G1 посредством защелкивания, так и короткой стороной половицы G2, которую сначала соединяют с длинной стороной половицы G1 посредством поворота внутрь, вставки или защелкивания и затем смещают в соединенном состоянии вдоль нее, пока ее короткая сторона не соединится с длинной стороной половицы G1 посредством защелкивания.

На фиг.8е показано добавление следующей половицы G4. Предпочтительно сначала следует соединить длинную сторону этой половицы посредством поворота внутрь, защелкивания или вставки с половицами G1 и G4, чьи длинная и короткая стороны соответственно выровнены относительно друг друга и образуют однородную непрерывную кромку стыка. Затем половицу G4 смещают вдоль этой кромки стыка, пока короткая сторона половицы G4 не соединится с длинной стороной половицы G3 посредством защелкивания. В альтернативном варианте можно использовать обратную последовательность укладки, то есть сначала короткую сторону половицы G4 соединяют с длинной стороной половицы G3 посредством поворота внутрь, вставки или защелкивания и затем половицу G4 смещают в соединенном состоянии вдоль длинной стороны половицы G3, пока длинная сторона половицы G4 не соединится с короткой стороной и длинной стороной соответственно половиц G1 и G2.

Описанные выше способы укладки можно комбинировать, если этого требует ситуация при выполняемой укладке. Как правило, когда две кромки стыка соединяют или блокируют относительно друг друга, та часть кромки стыка, которая выполняет активную роль при соединении или блокировании относительно друг друга кромок стыка, может составлять большую или меньшую часть кромки стыка. Таким образом, соединение или блокирование относительно друг друга двух половиц может происходить, даже если только малая часть кромки стыка соответствующей половицы выполняет активную роль.

На фиг.9а-е показаны разные способы завершения укладки пола вдоль стен. Простым способом является обычное обрезание концов половиц таким образом, чтобы они приобрели конфигу
